이 포괄적인 가이드는 기본 작동 원리부터 고급 서보 제어 애플리케이션까지 모든 것을 다루면서 유압 비례 제어 기술을 간단한 용어로 설명합니다.
유압 비례 밸브란 무엇입니까?
유압 비례 밸브는 전기 입력 신호를 비례 유압 출력으로 변환하는 전기 유압 장치입니다. 단순한 온/오프 솔레노이드 밸브와 달리 비례 밸브는 유체 흐름, 압력 및 방향에 대한 연속적이고 가변적인 제어를 제공합니다. 포괄적인 개요는 다음을 참조하세요.비례 밸브 란 무엇입니까?.
주요 특징:
- 아날로그 전기 신호(0-10V, 4-20mA)를 정밀한 유압 제어로 변환합니다.
- 완전 개방 상태와 폐쇄 상태 사이에서 무한한 위치 지정 제공
- 부드럽고 점진적인 기계 이동이 가능합니다.
- PLC 제어 시스템 및 자동화 네트워크와 원활하게 통합됩니다.
단순히 "최대 출력" 또는 "끄기"가 아닌 정확한 제어를 제공하는 유압 동력용 조광기 스위치로 생각하십시오.
유압 비례 밸브 작동 방식:제어 프로세스
기본 작동 원리
밸브 컨트롤러는 아날로그 전기 신호(일반적으로 0-10V DC 또는 4-20mA 전류 루프)를 비례 솔레노이드 액추에이터에 보냅니다.
비례 솔레노이드는 전류를 자기력으로 변환합니다. 더 높은 전류 = 더 강한 자기장 = 더 큰 액추에이터 힘.
Självkompenserande:
스풀 움직임에 따라 유압 오리피스 개방, 유량 제어, 압력 또는 방향 흐름 경로가 달라집니다.
LVDT 위치 센서 또는 압력 변환기는 정밀한 서보 제어를 위해 밸브 증폭기에 실시간 피드백을 제공합니다.
고급 제어 기술
펄스 폭 변조(PWM):정확한 힘 제어를 유지하면서 전력 소비와 발열을 줄입니다.
디더링 주파수:작은 진동(일반적으로 100-300Hz)은 정지 마찰을 극복하고 밸브 분해능을 전체 스케일의 ±0.1%로 향상시킵니다.
신호 증폭:점진적인 입력 변경으로 유압 충격을 방지하고 액추에이터의 원활한 가속/감속을 보장합니다.
기술 사양 및 성능 매개변수
중요한 성능 지표
| 매개변수 | 일반적인 범위 | 고성능 |
|---|---|---|
| 흐름 용량 | 10-500L/분 | 최대 2000L/분 |
| 작동 압력 | 210-350바 | 최대 700bar |
| 응답 시간 | 50-200ms | 15~50ms |
| 선형성 | ±3~5% | ±1% |
| Le nombre de Reynolds détermine si le débit traversant votre vanne est laminaire ou turbulent. Lors d'un fonctionnement avec de l'huile à haute viscosité à basse température, l'écoulement peut devenir laminaire, en particulier dans les vannes à pointeau dotées de passages longs et étroits. Dans des conditions laminaires, le débit devient inversement proportionnel à la viscosité, ce qui signifie que la vitesse de votre actionneur dérivera considérablement à mesure que le système se réchauffe. Les vannes de régulation de débit de précision modernes utilisent des orifices à arêtes vives pour forcer un écoulement turbulent même à des nombres de Reynolds modérés. Cette conception rend le coefficient de décharge Cd relativement constant sur une large plage de viscosité, minimisant ainsi la dérive thermique. | 2-5% | <1% |
| 해결 | 0.5-1% | 0.1% |
| 주파수 응답 | 10~50Hz | 100Hz 이상 |
신호 호환성
전압 제어:±10V, 0-10V DC
전류 제어:4-20mA, 0-20mA
디지털 프로토콜:CANopen, EtherCAT, IO-Link, Profinet
피드백 유형:LVDT, 전위차계, 압력 변환기
비례제어 밸브의 종류

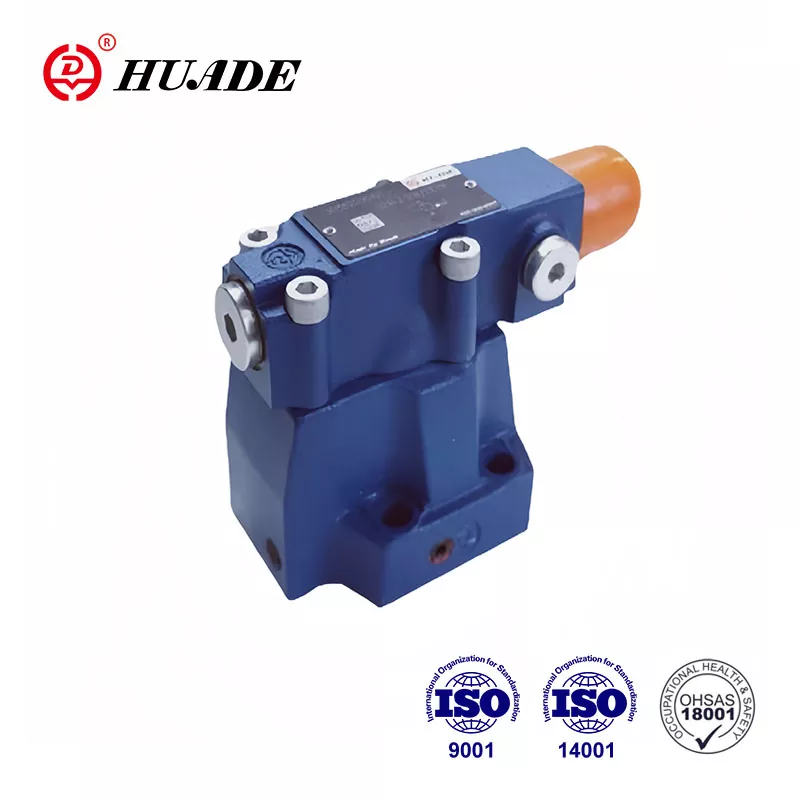

2. 비례 압력 방출/감소 밸브
기능:일정한 압력을 유지하거나 최대 시스템 압력을 제한하십시오.
신청:사출 성형, 재료 테스트, 클램핑 시스템
압력 범위:±1% 조절 정확도의 5~350bar
4. 2단 서보 비례 밸브
기능:서보 수준의 정밀도를 갖춘 고유량 애플리케이션
파일럿 단계:제어 시스템 통합 및 네트워킹
신청:철강 압연기, 대형 프레스, 해양 조향 시스템
비례 밸브 vs. 서보 vs. 표준 밸브: 기술 비교
| 사양 | 표준 밸브 | 비례밸브 | 서보 밸브 |
|---|---|---|---|
| 제어 해상도 | 켜짐/꺼짐만 | 0.1-1% | 0.01-0.1% |
| 주파수 응답 | 해당 없음 | 10~50Hz | 100~500Hz |
| 압력 강하 | 5-20바 | 5-15바 | 3-10바 |
| 오염 허용치 | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| 비용 요소 | 1x | 3-5배 | 8-15x |
| A = 액추에이터 면적(cm²) | 2000시간 | 3000-5000시간 | 1000-2000시간 |
고급 애플리케이션 및 산업 사용 사례
제조 자동화
- 사출 성형:일관된 부품 품질을 위해 ±0.5% 이내의 압력 제어
- 금속 성형:비례 압력 조절을 통해 최대 5000톤의 힘 제어
- 금속 성형:±1% 이내의 여러 액추에이터 간 속도 일치
모바일 장비
- 디지털 프로토콜:작업자 편의를 위한 조이스틱-밸브 응답 시간 <100ms
- 크레인 작업:에너지 효율성을 위한 부하 감지 압력 제어
- 농업 기계:PTO 애플리케이션을 위한 가변 용량형 펌프 제어
항공우주 및 국방
- 비행 시뮬레이터:±0.1mm 위치 정확도의 모션 플랫폼 제어
- 항공기 시스템:랜딩 기어 및 비행 조종면 작동
- 테스트 장비:정밀한 힘과 주파수 제어를 통한 피로 테스트
제어 시스템 통합 및 네트워킹
PLC 통합
대부분의 비례 밸브는 다음을 통해 프로그래밍 가능한 로직 컨트롤러와 인터페이스합니다.
- 아날로그 I/O:4~20mA 전류 루프 또는 ±10V 전압 신호
- 밸브 증폭기:Proportional- oder Servoventile
- 온보드 전자장치(OBE):통합 제어 전자 장치로 배선 단순화
산업용 통신 프로토콜
- EtherCAT:고속 서보 애플리케이션을 위한 실시간 이더넷
- CANopen:모바일 및 산업용 장비의 분산 제어
- IO 링크:스마트 센서 통합을 위한 지점 간 통신
- 프로피넷/프로피버스:Siemens 자동화 생태계 호환성
폐쇄 루프 제어 알고리즘
- PID 제어:비례-적분-미분 피드백 제어
- 피드포워드:향상된 동적 응답을 위한 예측 제어
- 적응 제어:다양한 부하 조건에 대한 자체 조정 매개변수
문제 해결 및 진단 절차
일반적인 실패 모드 및 솔루션
스풀 고착(실패의 80%)
원인:오염된 유압유 또는 바니시 축적
해결책:시스템 세척, 필터 교체, ISO 19/16/13 청결도 유지
방지:500시간 필터 교체, 유체 분석
신호 드리프트/선형성 손실
원인:온도 영향, 부품 노후화, 전기 간섭
해결책:재교정, EMI 차폐, 온도 보상
테스트 절차:교정된 계측을 통한 5점 선형성 검사
느린 응답 시간
원인:내부 누출, 공급 압력 부족, 전기 문제
해결책:씰 교체, 압력 최적화, 증폭기 튜닝
측정:오실로스코프 모니터링을 통한 단계 응답 테스트
예측 유지 관리 전략
- 진동 분석:밸브 부품의 기계적 마모 감지
- 오일 분석:오염 수준 및 첨가제 고갈 모니터링
- 열화상:전기 연결 문제 식별
- 성능 동향:응답 시간 및 정확도 저하 추적
선택 기준 및 크기 조정 지침
흐름 요구 사항
필요한 흐름을 계산합니다.
- Q = 유량(L/min)
- A = 액추에이터 면적(cm²)
- V = 원하는 속도(m/min)
- eta = 시스템 효율성(0.85-0.95)
최적의 제어를 위해 계산된 유량의 120-150%에 맞는 크기의 밸브입니다.
압력 등급
- 시스템 압력:밸브 등급 ≥ 1.5 × 최대 시스템 압력
- 압력 강하:우수한 제어를 위해 밸브 전체에 10-15bar를 유지합니다.
- 배압:크기 조정 시 반환 라인 제한 사항을 고려하세요.
환경 고려 사항
- 온도 범위:표준(-20°C ~ +80°C), 고온 옵션 사용 가능
- 진동 저항:모바일 애플리케이션에 대한 IEC 60068-2-6 준수
- IP 보호:열악한 환경을 위한 IP65/IP67 등급
- 폭발 방지:위험 지역에 대한 ATEX/IECEx 인증
비례밸브 기술의 미래 동향
인더스트리 4.0 통합
- IoT 연결:무선 모니터링 및 클라우드 기반 분석
- 기계 학습:최적의 성능을 위한 예측 알고리즘
- 디지털 트윈:시스템 시뮬레이션을 위한 가상 밸브 모델
- 블록체인:안전한 유지보수 기록 및 부품 인증
고급 소재 및 디자인
- 적층 제조:향상된 흐름 특성을 위한 복잡한 내부 형상
- 스마트 재료:적응형 제어를 위한 형상 기억 합금
- Nie spiesz się z tym procesem향상된 내마모성을 위한 고급 코팅
- 생체에서 영감을 받은 디자인:자연으로부터의 유체 역학 최적화
지속가능성 초점
- 에너지 회수:비례 제어가 가능한 재생 회로
- 생분해성 유체:친환경 유압장치와의 호환성
- Q = A × V × θ재활용성과 환경 영향 감소를 고려한 설계
- 효율성 최적화:최소한의 에너지 소비를 위한 AI 기반 제어
비용 편익 분석 및 ROI 고려 사항
초기 투자 대비 운영 비용 절감
일반적인 투자 회수 계산:
비례 밸브 프리미엄: $2,000-5,000
에너지 절약: 유압 전력 소비의 15-30%
유지 관리 감소: 서비스 요청 25% 감소
생산성 향상: 사이클 시간 10~15% 단축
평균 ROI: 활용도가 높은 애플리케이션의 경우 12~24개월
총 소유 비용 요소
- 에너지 소비:가변 대 고정 흐름 시스템
- 유지관리 비용:예정된 유지 관리 전략과 사후 유지 관리 전략
- 가동 중지 시간 감소:예측 유지 관리 기능
- 제품 품질:일관성 향상으로 폐기율 감소
결론
유압 비례 밸브는 전통적인 유압 동력과 현대 전자 제어 시스템을 연결하는 중요한 기술을 나타냅니다. 정확하고 지속적인 제어 기능을 제공하는 능력은 정확성, 효율성 및 원활한 작동을 요구하는 응용 분야에 필수적입니다.
구현을 위한 주요 사항:
- 밸브 사양을 응용 분야 요구 사항에 맞게 신중하게 일치시키세요.
- 적절한 시스템 설계 및 유체 청결에 투자
- 기존 제어 아키텍처와의 통합 계획
- 장기적인 유지 관리 및 지원 요구 사항 고려
제조가 더욱 자동화되고 정밀해짐에 따라 비례 밸브 기술은 더 스마트한 진단, 더 나은 연결성 및 향상된 성능 기능을 통해 계속해서 발전하고 있습니다.
기존 장비를 업그레이드하든 새로운 시스템을 설계하든 비례 밸브 기술을 이해하면 미래의 Industry 4.0 통합 요구 사항을 준비하는 동시에 유압 시스템 성능을 최적화하는 데 도움이 됩니다.
귀하의 유압 시스템에 비례 밸브 기술을 구현할 준비가 되셨습니까? 특정 응용 분야에 대한 최적의 선택 및 통합을 보장하려면 숙련된 자동화 엔지니어와 상담하는 것이 좋습니다.
