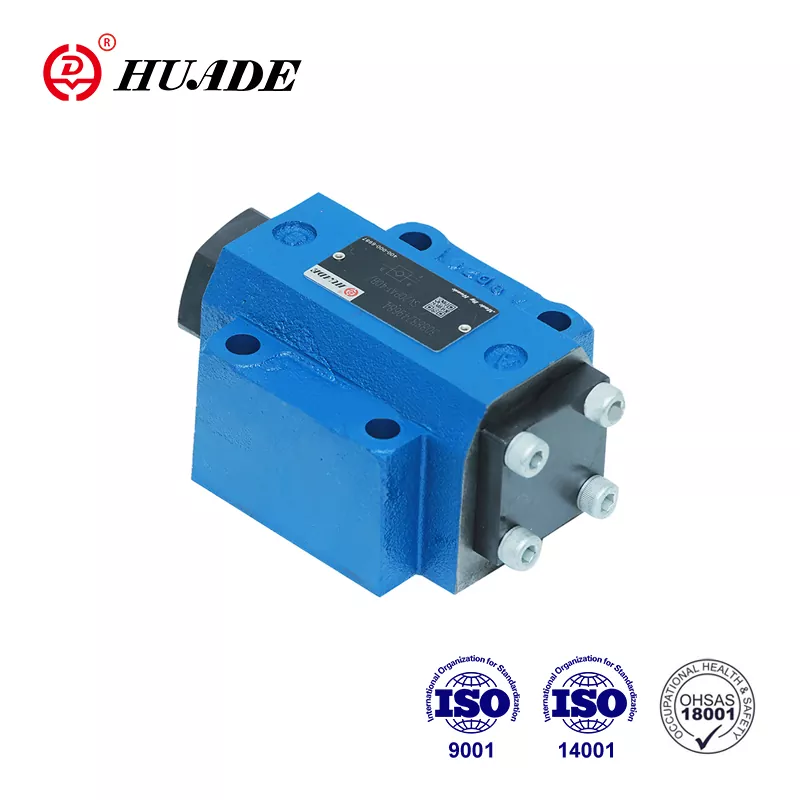

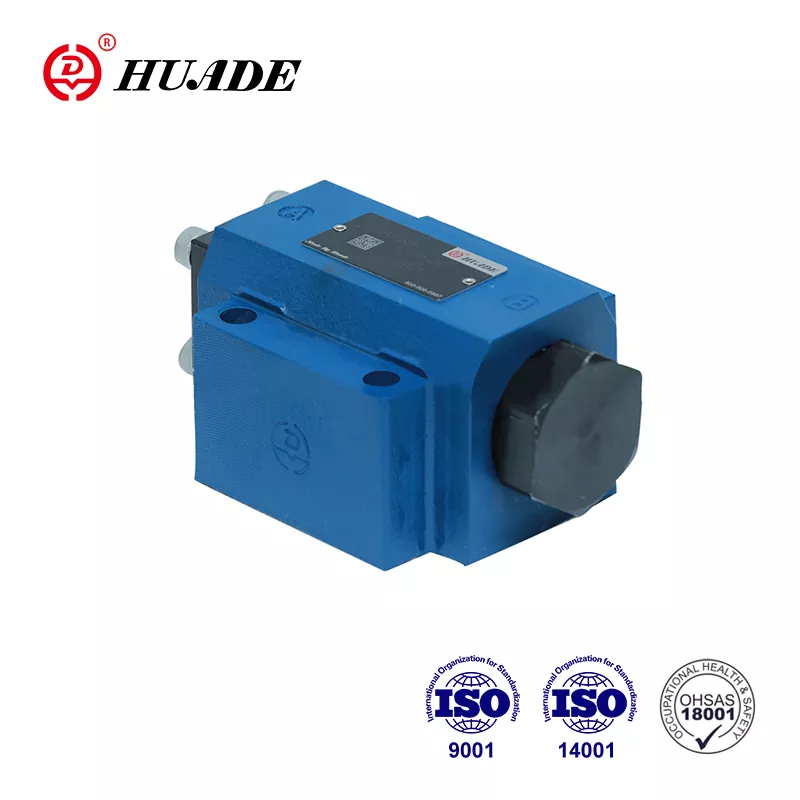

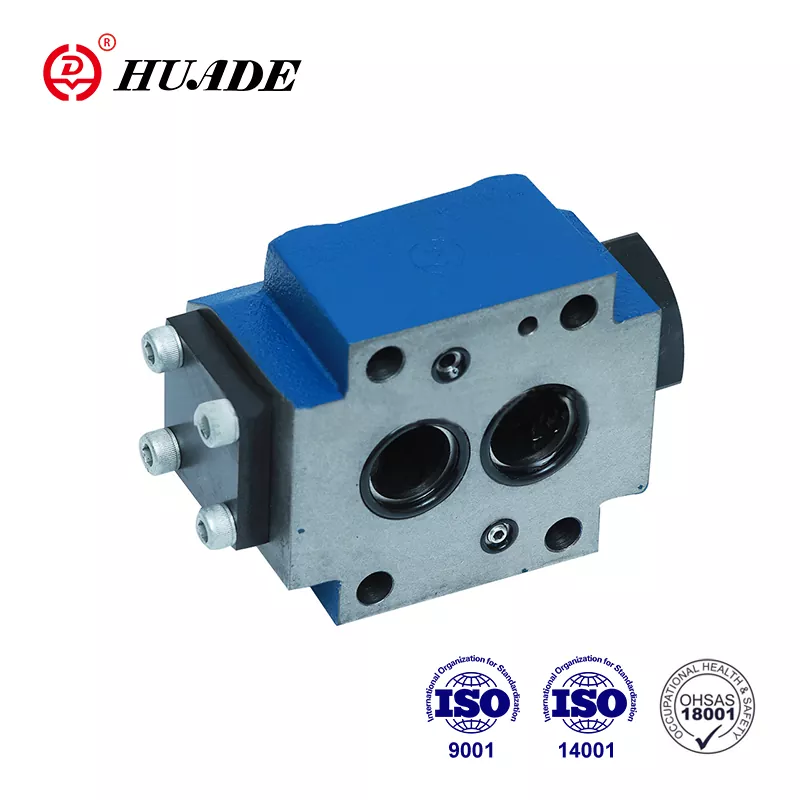

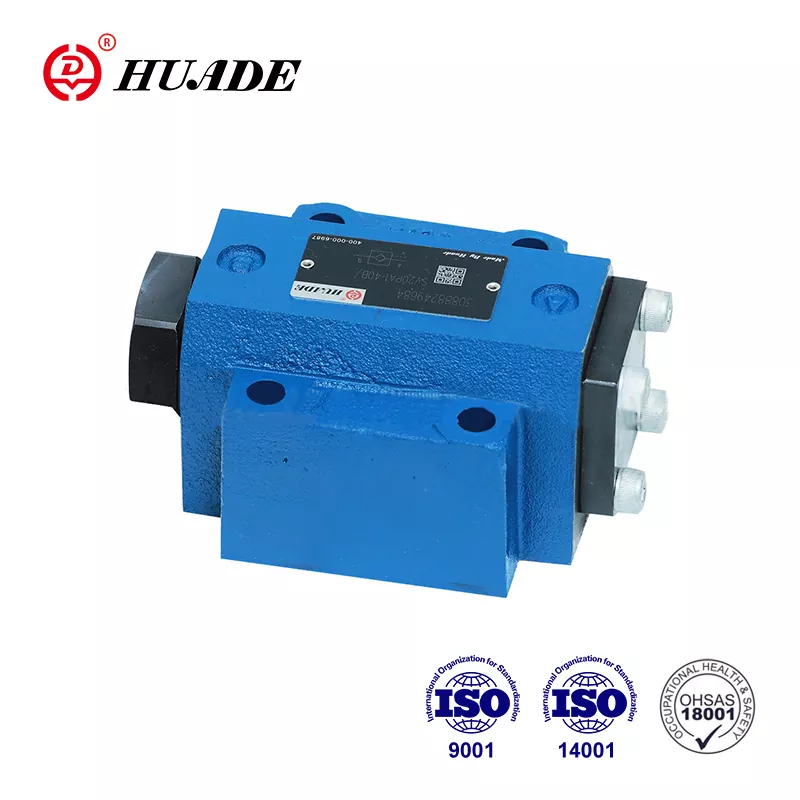

파일럿 작동형 체크 밸브 SL

Huafilter는 통합 산업 및 무역 회사입니다. 당사의 주요 사업은 Huade® 유압 밸브 공급 및 유압 시스템 수리입니다. 우리는 Huade의 유일한 해외 대리점이 된 것을 영광으로 생각합니다. 당사가 판매한 파일럿 작동형 체크 밸브 SL의 품질을 1년 동안 보증합니다. 이 라인의 유사한 제품보다 기술이 더욱 발전하고 내구성이 뛰어납니다. 당사의 체크 밸브는 항상 국제 표준을 준수해 왔습니다. 우리는 교체 Rexroth® 제품 선택 서비스를 제공할 수 있는 숙련된 엔지니어와 함께 품질과 서비스 우수성을 최우선으로 생각합니다. 우리는 상호 성공을 위해 전 세계 기업과 협력하기 위해 최선을 다하고 있습니다.

문의 보내기 PDF 다운로드

제품 설명

Huade는 중국에서 잘 알려진 브랜드입니다. 설립 후 Rexroth와 두 번의 장기적인 협력 경험을 가졌습니다. Rexroth가 제공하는 SL 시리즈를 완전히 대체할 수 있습니다. 가격이 더 합리적입니다. Huade® 체크 밸브 SL 시리즈는 우수한 품질과 저렴한 가격으로 경쟁력이 있습니다. Huade는 품질에 큰 중점을 두고 있습니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade의 유압 밸브는 우수한 성능으로 인해 군사 산업 및 기타 분야에서 널리 사용됩니다. 모든 Huade® 체크 밸브는 표준 상자와 방수 플라스틱 포장에 포장됩니다.

파일럿 작동식 체크 밸브 SL의 제품 매개변수

기술 데이터
스타일		10	16	20	25	30
무게	서브플레이트 장착(kg)	1.8	-	4.7	-	7.8
	스레드 연결(kg)	2.1	5.4	5.4	10	10
설치위치(㎫)		선택 과목
흐름방향(㎫)		A에서 B까지 무료로, B에서 A까지 오픈을 통해
최대사용압력(㎫)		0.5~315
제어압력, 최대(㎫)		0.5~315
제어 볼륨 - 포트 X(cm3)		2.5	10.8	10.8	19.27	19.27
제어 볼륨 - 포트 Y(cm3)		2	9.6	9.6	17.5	17.5
제어 영역 - 면적 A1(cm3)		1.3	3.46	3.46	5.72	5.72
-면적 A2(cm3)		0.33	0.7	0.7	1.33	1.33
-면적 A3(cm3)		3.8	10.17	10.17	16.61	16.61
-면적 A4(cm3)		0.79	1.13		1.54	1.54
압력 유체		미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용)
작동유 온도범위(℃)		-30~+80
점도 범위 (mm2/s)		2.8~500

파일럿 작동형 체크 밸브 SL의 제품 특징

특징:

▶ 유체에 의해 제어되는 체크밸브

▶ 서브플레이트 장착용, DIN 24 340에 따른 장착 패턴

▶ 서브플레이트 또는 나사산 연결

▶ 누설 포트 유무

▶ 사전 개봉 유무

▶ 사전 개방형, 완충 감압형

▶ 4가지 개방 압력

▶ Din 24 340 fom A, 1SO 4401 및 CETOP-RP 121H로 포팅 패턴

파일럿 작동형 체크 밸브 SL의 기능, 섹션 및 기호

체크 밸브 SL은 어느 방향으로든 낮게 열 수 있도록 열리는 포핏형 설계의 유압 파일럿 작동식 체크 밸브입니다.

이 밸브는 라인 파손이 발생할 때 부하가 낮아지는 것을 방지하거나 유압식으로 잠긴 액추에이터의 크리핑 동작을 방지하기 위해 압력이 가해지는 작동 회로를 격리하는 데 사용됩니다.

기본적으로 이러한 밸브는 하우징(1), 포핏(2), 압축 스프링(3), 제어 스풀(4) 및 사전 개방, 볼 포핏 밸브(5)(선택 사항)로 구성됩니다.

밸브는 A에서 B로의 자유로운 흐름을 가능하게 하며 반대 방향에서는 스프링 힘 외에 시스템 압력에 의해 포핏(2)이 시트에 고정됩니다.

제어 포트 X의 압력 연결을 통해 제어 피스톤(4)이 오른쪽으로 이동합니다. 이렇게 하면 포핏(2)이 시트에서 밀려납니다. 이제 밸브에는 B에서 A로의 흐름이 있을 수도 있습니다.

제어 피스톤(4)을 통해 밸브가 적절하게 열리도록 하려면 특정 최소 제어 압력이 필요합니다.

SL..A.. 유형(사전 개방 있음, 섹션 1)

이 밸브에는 추가 사전 개방 기능이 있습니다. 제어 포트 X의 압력 연결을 통해 제어 피스톤(4)이 오른쪽으로 밀리게 됩니다.

이렇게 하면 먼저 볼(5)을 밀어낸 다음 포핏(2)을 시트에서 밀어냅니다. 이제 밸브에는 B에서 A로의 흐름이 있을 수 있습니다. 사전 개방으로 인해 압력 하에서 유체의 감압이 약화됩니다. 이를 통해 가능한 압력 충격을 피할 수 있습니다.

타입 SL... (누설 포트 있음, 섹션 2)

이 밸브의 기능은 원칙적으로 밸브 SV와 동일합니다. 차이점은 추가 누출 포트 Y입니다. 이를 통해 제어 피스톤(4)의 환형 영역이 포트 A에서 분리됩니다.

포트 A에 존재하는 압력은 제어 피스톤(4)의 영역 A4에만 영향을 미칩니다.

SL의 상징

체크 밸브 타입 SL의 단면도. .PB

(누설 포트 있음, 사전 개방 없음)
