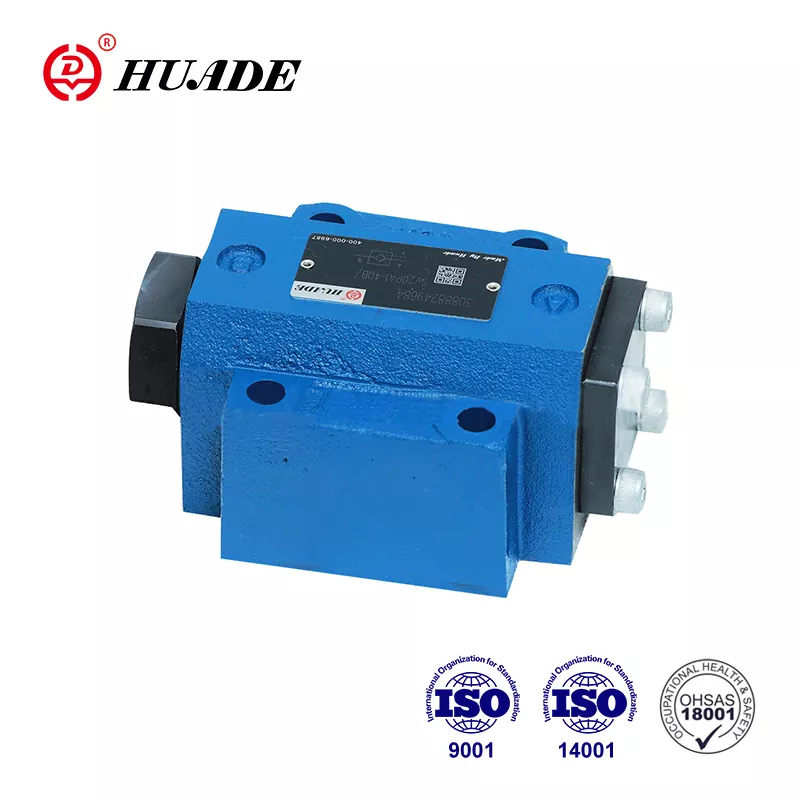

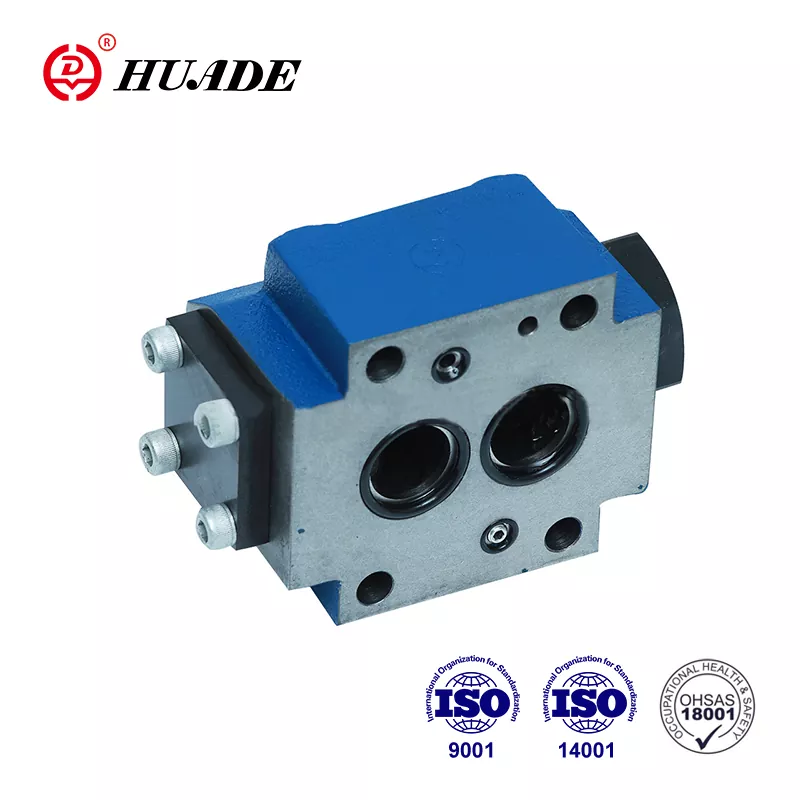

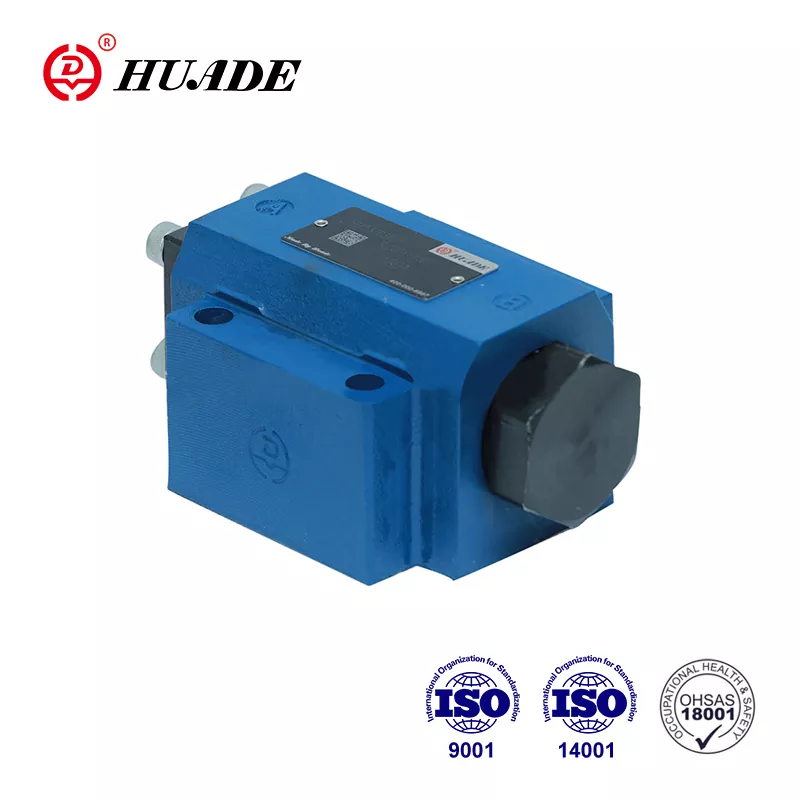

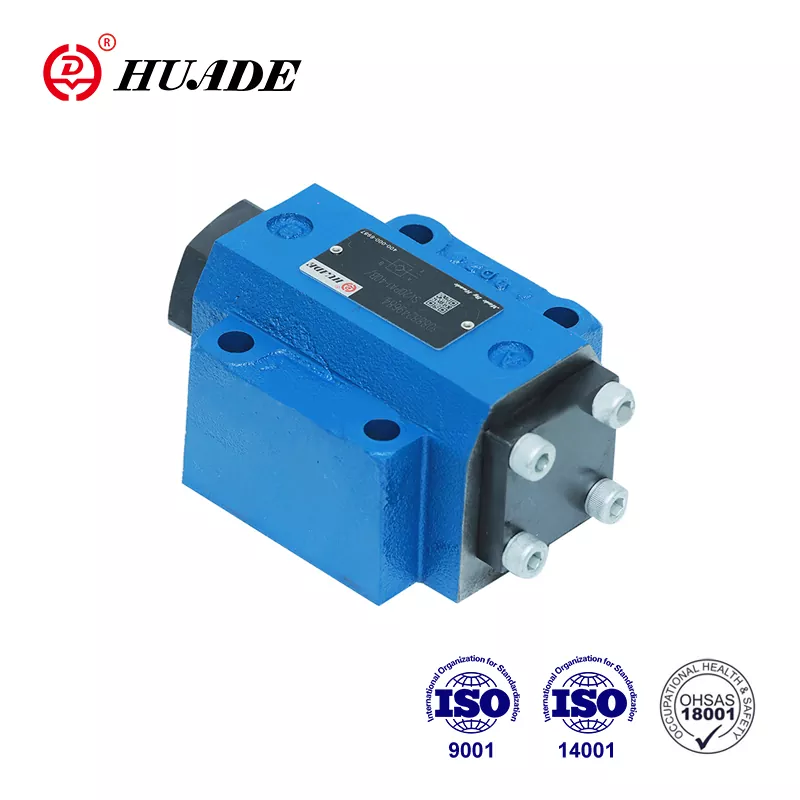

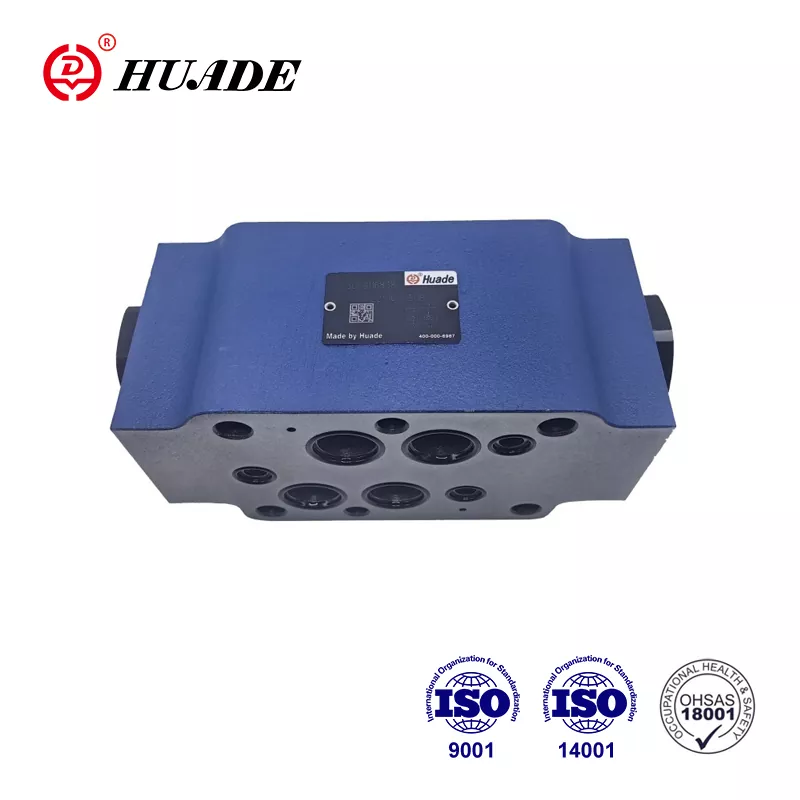

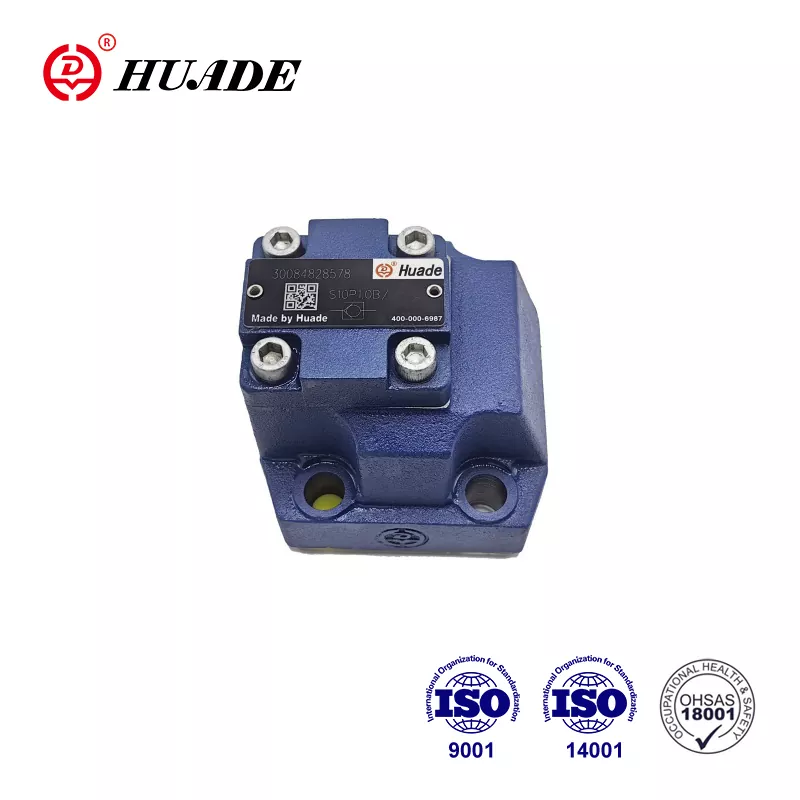

Huade가 설립된 후 Rexroth와 두 번 협력했습니다. Huade® 체크 밸브 SV는 Rexroth의 동일한 제품 시리즈를 저렴한 가격으로 대체할 수 있습니다. 좋은 품질과 저렴한 가격으로 잘 알려진 제품과 경쟁력이 있습니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. 중국에서는 잘 알려진 국가 브랜드입니다. 보증기간 내에는 무상으로 수리해 드립니다. 모든 체크 밸브는 공장에서 출고되기 전에 엄격한 테스트를 거쳐 우수하고 안정적인 성능을 보장합니다. Huade® 유압 밸브는 우수한 성능으로 인해 군사 산업 및 기타 분야에서 널리 사용됩니다.
|
기술 데이터 |
||||||
|
스타일 |
10 |
16 |
20 |
25 |
30 |
|
|
무게 |
서브플레이트 장착(kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
스레드 연결(kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
설치 위치(MPa) |
선택 과목 |
|||||
|
흐름 방향(MPa) |
A에서 B까지 무료로, B에서 A까지 오픈을 통해 |
|||||
|
최대사용압력(MPa) |
0.5~315 |
|||||
|
제어 압력, 최대(MPa) |
0.5~315 |
|||||
|
제어 볼륨 - 포트 X(cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
제어 영역 - 면적 A1(cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-면적 A2(cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-면적 A3(cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-면적 A4(cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
압력 유체 |
미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용) |
|||||
|
작동유 온도범위(℃) |
-30~+80 |
|||||
|
점도 범위 (mm2/s) |
2.8~500 |
|||||
특징:
▶ 유체에 의해 제어되는 체크밸브
▶ 서브플레이트 장착용, DIN 24 340에 따른 장착 패턴
▶ 서브플레이트 또는 나사산 연결
▶ 누설 포트 유무
▶ 사전 개봉 유무
▶ 사전 개방형, 완충 감압형
▶ 4가지 개방 압력
▶ Din 24 340 fom A, 1SO 4401 및 CETOP-RP 121H로 포팅 패턴
애플리케이션:
파일럿 작동식 체크 밸브 SV는 라인 파손이 발생할 때 부하가 낮아지는 것을 방지하거나 유압식으로 잠긴 액추에이터의 크리핑 동작을 방지하기 위해 압력 하에서 작동 회로를 격리하는 데 사용됩니다.
체크 밸브 SV는 어느 방향으로든 열릴 수 있는 포핏형 설계의 유압 파일럿 작동식 체크 밸브입니다.
기본적으로 이러한 밸브는 하우징(1), 포핏(2), 압축 스프링(3), 제어 스풀(4) 및 사전 개방, 볼 포핏 밸브(5)(선택 사항)로 구성됩니다.
밸브는 A에서 B로의 자유로운 흐름을 가능하게 하며 반대 방향에서는 스프링 힘 외에 시스템 압력에 의해 포핏(2)이 시트에 고정됩니다.
제어 포트 X의 압력 연결을 통해 제어 피스톤(4)이 오른쪽으로 이동합니다. 이렇게 하면 포핏(2)이 시트에서 밀려납니다. 이제 밸브에는 B에서 A로의 흐름이 있을 수도 있습니다.
제어 피스톤(4)을 통해 밸브가 적절하게 열리도록 하려면 특정 최소 제어 압력이 필요합니다.
이 밸브에는 추가 사전 개방 기능이 있습니다. 제어 포트 X의 압력 연결을 통해 제어 피스톤(4)이 오른쪽으로 밀리게 됩니다.
이렇게 하면 먼저 볼(5)을 밀어낸 다음 포핏(2)을 시트에서 밀어냅니다. 이제 밸브에는 B에서 A로의 흐름이 있을 수 있습니다. 사전 개방으로 인해 압력 하에서 유체의 감압이 약화됩니다. 이를 통해 가능한 압력 충격을 피할 수 있습니다.
체크 밸브 타입 SV의 단면도. .아빠
(누설 포트 없음, 사전 개방 있음)
