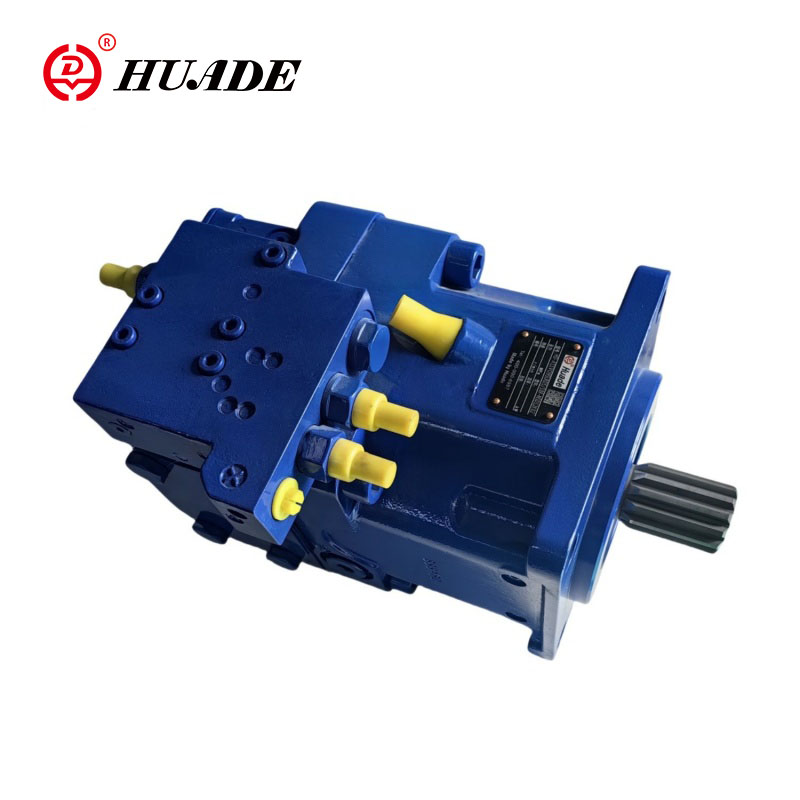

축 피스톤 가변 펌프 A11VO

HUADE 브랜드 A11VO SWASH 플레이트 축 피스톤 가변 펌프는 개방 회로 유압 시스템에서 정수압 전송에 사용됩니다. 이 축 피스톤 펌프의 유속은 전송 속도 및 변위에 비례합니다. swash 플레이트 각도를 조정함으로써 유량을 스티어로 변경할 수 있습니다. A11VO 펌프는 Rexroth의 성능과 일치 할 수 있습니다.

축 피스톤 가변 펌프 A11VO의 제품 매개 변수

• 작동 압력 범위

◇ 흡입구 ----- 포트의 절대 압력 (흡입 포트)

충전 펌프가없는 버전

pabs my ---------- 0.8 바

PABS MAX --------- 30 바

압력이> 5 막대 인 경우 Huade Hydraulic에게 문의하십시오.

충전 펌프가있는 버전

pabs my --------- 0.6 bar

Pabs max---------- 2 bar

◇최대 허용 속도 (속도 제한)

흡입 포트 또는 VG ≤VG MAX에서 입구 압력 PAB를 증가시켜 허용 속도

◇ 출구 ---- 포트 A 또는 b의 압력

공칭 압력 PN ---------- 350 bar

최대 압력 PMAX ---------- 400 바

공칭 압력 : 피로 강도가 보장되는 최대 디자인 압력

최대 압력 : Max. 단기에 허용되는 작동 압력 (t <1s).

최소 작동 압력

펌프 서비스 라인에서 최소 작동 압력 PB Min은 속도, 스위블 각 및 변위에 따라 필요합니다 (다이어그램 참조).

◇ 케이스 배수 압력

포트 T1 및 T2에서의 케이스 배수 압력은 포트의 입구 압력보다 최대 1.2 Bar가 높을 수 있지만 PL ABS보다 높지 않을 수 있습니다. MAX -------------- 2 바.

무제한의 전체 크기 케이스 배수 라인이 탱크에 직접 필요합니다.

◇ 샤프트 씰 링의 온도 범위

FKM 샤프트 씰 링은 ​​-25 ℃에서 +115 ℃의 케이스 배수 온도에 허용됩니다.

•메모:

25 ° C 미만의 응용의 경우, NBR 샤프트 씰 링이 필요합니다 (허용 온도 범위 : -40 ° C ~ +90 ° C).

상태 NBR 샤프트 씰 링 순서대로 명확한 텍스트.

축 피스톤 가변 펌프 A11VO의 제품 기능 및 적용

특징:

▶ 개방 회로 유압 시스템에서 정수압 드라이브를위한 스와쉬 플레이트 설계의 가변 축 피스톤 펌프.

▶ 주로 모바일 애플리케이션에 사용하도록 설계되었습니다.

▶ 펌프는 자체 프라이밍 조건에서 탱크 가압 또는 옵션 내장 충전 펌프 (임펠러)와 함께 작동합니다.

▶ 응용 프로그램 요구 사항과 일치하는 포괄적 인 컨트롤 옵션을 사용할 수 있습니다.

▶ 펌프가 작동하는 경우에도 전원 제어 옵션은 외부에서 조절 가능합니다.

▶ Throw Drive는 기어 펌프 및 축 피스톤 펌프를 동일하게 (즉, 드라이브를 통해 100/%) 추가하는 데 적합합니다.

▶ 출력 흐름은 드라이브 속도에 비례하고 QV Max와 QV Min = 0 사이에 무한히 가변적입니다.

애플리케이션:

Huade의 축 피스톤 가변 펌프 A11vo는 엔지니어링 기계 및 경업 장비, 철 및 철강 야금 및 광업 기계, 선박, 민간 항공 지상 장비, 석유 및 석유 화학 기계, 건설 및 걷기 기계에 널리 사용됩니다.
