밸브 S10P를 점검하십시오

• 제품 기능 : 서브 플레이트 장착, 누설이없는 폐쇄, 조절 가능한 크래킹 압력
• 사양 : 최대 압력 31.5MPA, 최대 450L/분, 3 가지 크기가 흐릅니다.
• 응용 분야 : 펌프 배출구 등 압력 및 바이 패스 밸브 시스템

문의 보내기 PDF 다운로드

제품 설명

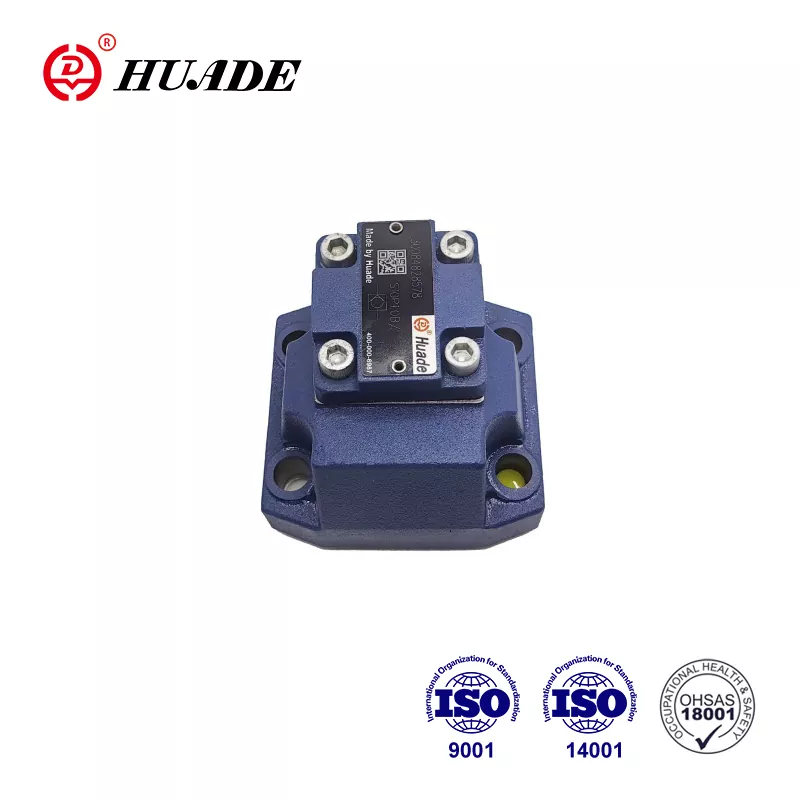

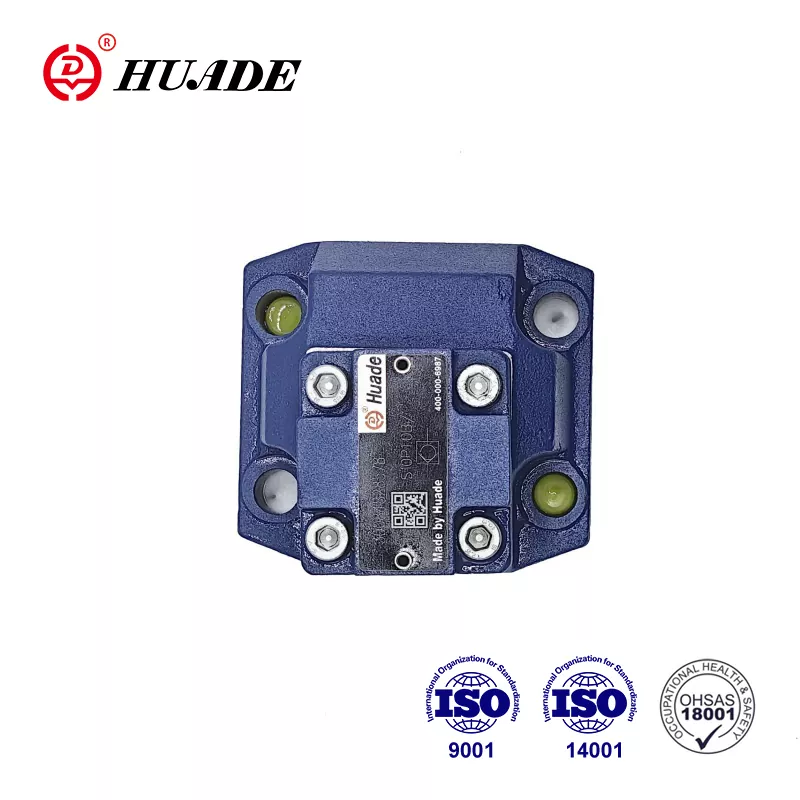

Huade® 고품질 체크 밸브 S10P는 중국의 유압 전송 및 제어 기술 제조업체로서 Rexroth 브랜드에서 유압 제품을 완전히 대체 할 수 있습니다. 이 체크 밸브 S10P는 다양한 유형의 유압 장치에 널리 적용됩니다. 서브 플레이트 장착 연결 체크 밸브 S에는 3 가지 크기 (크기 10, 크기 20, 크기 30)가 있으며, 이는 고압 산업 환경에서 사용할 수 있습니다. 공장은 ISO9001, ISO14001 및 ISO45001을 통과했습니다. Huade는 품질에 큰 스트레스를주었습니다. 각 제품에 안정적인 성능을 갖도록하기 위해 검사 시스템이 우수합니다. Huade ®는 중국에서 잘 알려진 국가 브랜드입니다.

체크 밸브 S10P의 제품 매개 변수

압력 유체	미네랄 오일 또는 포스페이트 에스테르
압력 유체 온도 범위 (℃)	-30 ～+80
점도 범위 (mm2/s)	2.8 ~ 500
최대 수술 압력 (MPA)	31.5
크래킹 압력 (MPA)	특징적인 곡선을 참조하십시오
최대 흐름 (l/min)	최대 450L/분

체크 밸브 S10P의 제품 기능 및 응용

특징:

▶ 서브 플레이트 장착

▶ 한 방향으로 누출이없는 폐쇄

▶ 다양한 크래킹 압력, 선택 사항

애플리케이션:

산업 응용 분야의 경우 : 체크 밸브 S10P는 주로 펌프의 배출구에서 백 압력 밸브 및 바이 패스 밸브로 사용됩니다.

체크 밸브 S10P의 생산 세부 사항

이 체크 밸브 S10P는 유량 누출을 한 방향으로 닫고 반대 방향으로 자유 흐름을 허용하는 작업이 있습니다. 외부 직경으로 안내되는 Poppet의 스트로크는 기계적 정지에 의해 제한됩니다. 내장 압축 스프링은 폐쇄 운동을 지원합니다. 또한 압축 스프링은 밸브를 통과하는 흐름이없는 경우에도 포펫을 닫힌 위치에 보관합니다.

상징
