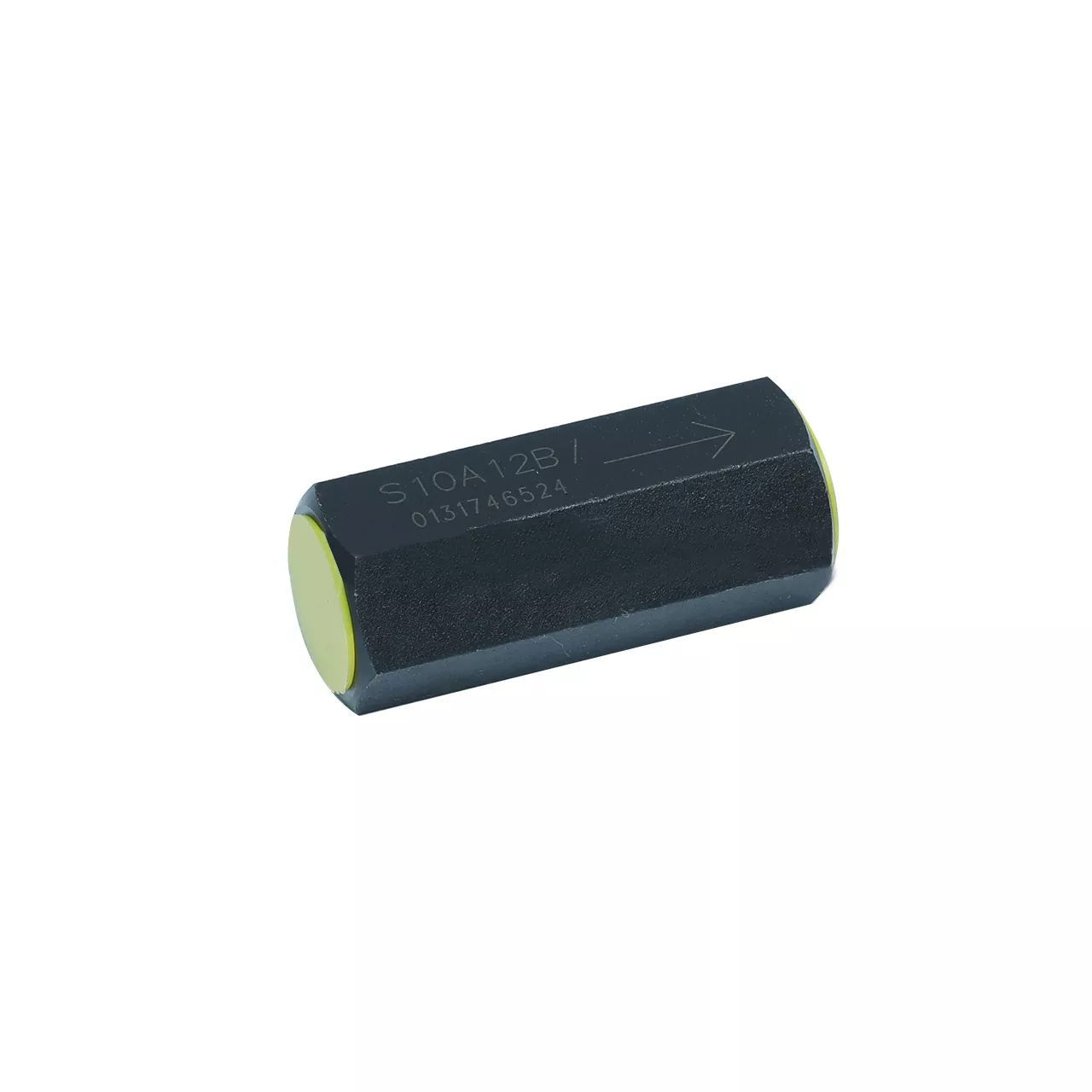

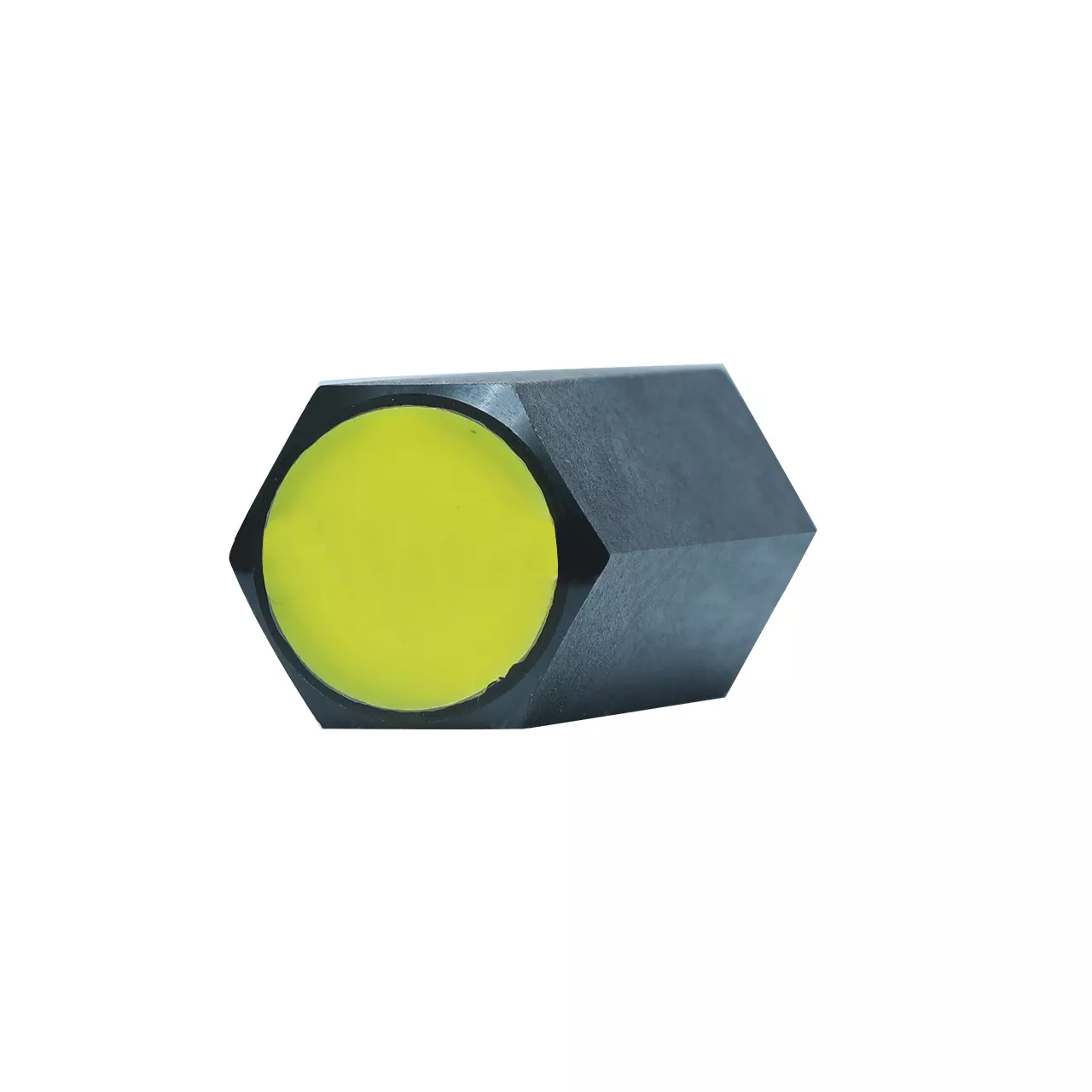

S 체크 밸브를 입력하십시오

• 제품 기능 : 나사산 연결, 누출이없는 차단, 다양한 크래킹 압력
• 사양 : 크기 6-30, 최대 압력 31.5mpa, 최대 450L/분까지 흐릅니다.
• 애플리케이션 : 펌프 출구 등 압력 밸브, 산업 유압 시스템을위한 바이 패스 밸브

문의 보내기 PDF 다운로드

제품 설명

1979 년 중국 정부와 독일 정부 간의 전략적 파트너십을 통해 설립 된 Huade는 Rexroth의 최첨단 기술을 통합했습니다. Huade 브랜드 고품질 유형 S 체크 밸브는 동일한 시리즈의 Rexroth 제품을 대체 할 수 있습니다. 이 유형의 체크 밸브는 다양한 유형의 유압 장치에 널리 적용됩니다. S ... 시리즈는 고압 환경에서 사용할 수있는 파이프 타입 체크 밸브입니다. 공장은 ISO9001, ISO14001 및 ISO45001을 통과했습니다. HUADE 브랜드 방향 밸브는 엔지니어링 및 건설 기계, 야금,기구, 환경 보호, 조선, 항공 우주, 철도 교통, 석유 및 석유 화학, 군사 산업 및 기타 분야에 널리 사용됩니다. 이것은 중국의 신뢰할 수있는 브랜드입니다.

유형 S 체크 밸브의 제품 매개 변수

압력 유체	미네랄 오일 또는 포스페이트 에스테르
압력 유체 온도 범위 (℃)	-30 ～+80
점도 범위 (mm2/s)	2.8 ~ 500
최대 수술 압력 (MPA)	31.5
크래킹 압력 (MPA)	특징적인 곡선을 참조하십시오
최대 흐름 (l/min)	최대 450L/분

제품 기능 및 타입 S 체크 밸브의 적용

특징:

▶ 스레드 연결 용 (나사 인 스레드)

▶ 한 방향으로 누출이없는 차단

▶ 다양한 크래킹 압력, 선택 사항

애플리케이션:

산업 응용 분야의 경우 : 타입 S 체크 밸브는 주로 펌프의 배출구에서 백 압력 밸브 및 바이 패스 밸브로 사용됩니다.

타입 S 체크 밸브의 생산 세부 사항

유형 S 체크 밸브는 크기 6에서 크기 30까지의 7 가지 크기를 가지며, 바람직하게는 유동 누출을 한 방향으로 닫고 반대 방향으로 자유 흐름을 허용하는 작업이 있습니다. 외부 직경으로 안내되는 Poppet의 스트로크는 기계적 정지에 의해 제한됩니다. 내장 압축 스프링은 폐쇄 운동을 지원합니다. 또한 압축 스프링은 밸브를 통과하는 흐름이없는 경우에도 포펫을 닫힌 위치에 보관합니다.

상징
