유압식 유량 제어 밸브란 무엇입니까?
유압식 유량 제어 밸브는 유압 시스템의 유체에 대한 교통 컨트롤러와 같습니다. 신호등이 교차로를 통과하는 자동차 수를 제어하는 것처럼 이 밸브는 시스템을 통과하는 유압유의 양을 제어합니다.
간단히 말해서,유압 흐름 제어 밸브는 도달하는 유체의 양을 제어하여 유압 모터와 실린더의 속도를 조절합니다.. 유체가 많을수록 움직임이 빨라지고, 유체가 적으면 움직임이 느려집니다.
유량 제어 밸브가 왜 그렇게 중요한가요?
유압유를 유압 시스템의 "혈액"으로 생각하십시오. 적절한 흐름 제어가 없으면 시스템은 혈압이 너무 빠르고 위험하거나 너무 느리고 비효율적으로 조절되지 않는 사람과 같을 것입니다.
시스템에서 유량 제어 밸브가 수행하는 작업은 다음과 같습니다.
유압식 유량 제어 밸브는 어떻게 작동합니까?
기본 원리는 의외로 간단합니다. 이 밸브는 유체가 통과해야 하는 가변 개구부를 생성하여 작동합니다.
양동이에 물을 채우려고 한다고 상상해 보세요. 수도꼭지를 조금만 열면 물이 천천히 흐릅니다. 넓게 열면 물이 빨리 쏟아져 나옵니다. 유량 제어 밸브는 동일한 방식으로 작동합니다. 즉, 개구부 크기를 조정하여 유체 유량을 제어합니다.
흐름에 영향을 미치는 주요 요소는 다음과 같습니다.
- 개구부 크기- 더 큰 개구부 = 더 많은 흐름
- 압력차- 더 높은 압력 = 더 빠른 흐름(기본 밸브의 경우)
- 유체 두께- 더 두꺼운 유체 = 더 느린 흐름
유압식 유량 제어 밸브의 주요 유형
1. 간단한 유량 제어 밸브
니들 밸브
- 정확하고 작은 조정에 적합
- 소방호스 대신 점적기를 사용하는 것처럼
- 교정 및 미세 조정에 적합
- 단점: 압력이 변하면 흐름이 변합니다.
스로틀 밸브
- 기본적인 속도 조절에 적합
- 수동으로 조정이 용이함
- 간단한 시스템에서 일반적
- 다양한 하중에서는 그다지 정확하지 않음
볼 밸브
- 주로 온/오프 제어용
- 내구성이 뛰어나고 신뢰성이 높습니다.
- 속도 제어의 정밀도가 제한됨
- 섹션을 분리하는 데 적합
2. 고급 유량 제어 밸브

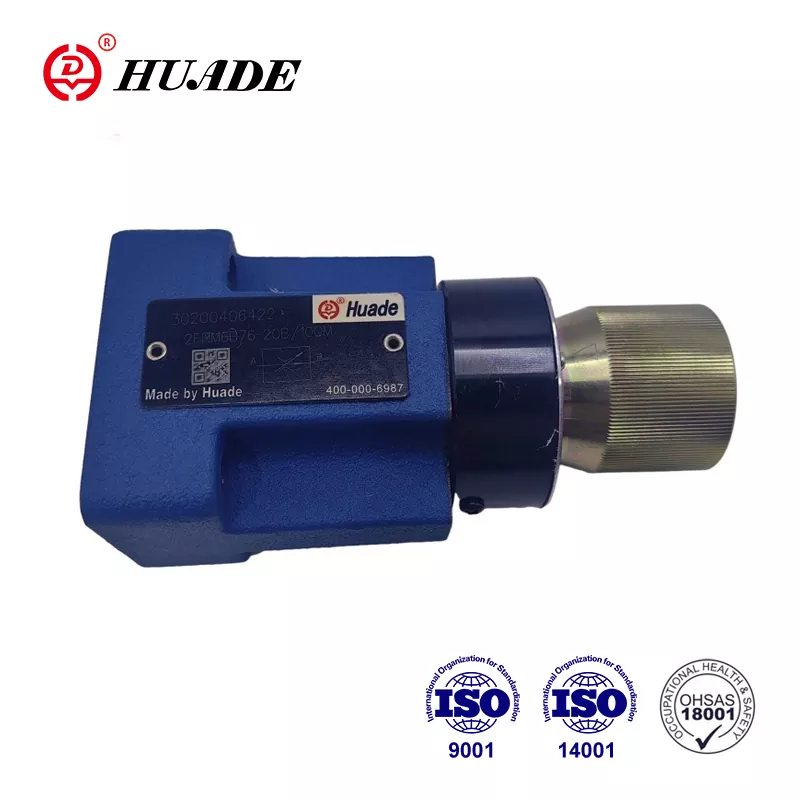

압력 보상 밸브
유압 시스템의 "스마트" 밸브. 압력이 변하더라도 흐름을 일정하게 유지합니다.
기술적인 세부사항:
- 내장된 파일럿 밸브는 압력차에 따라 자동으로 메인 오리피스 크기를 조정합니다.
- 보상 범위:일반적으로 50~350bar 압력 범위에서 ±5% 유량 정확도를 유지합니다.
- 내부 구성 요소:스프링 장착 보상기 스풀, 조정 가능한 스로틀 오리피스 및 압력 감지 포트
더 비싸지만 훨씬 더 안정적입니다. 정밀 작업에 적합합니다.
미터인 밸브와 미터아웃 밸브
한정:과도한 부하로 인해 캐비테이션이 발생할 수 있음
가장 적합한 대상:양의 하중, 아래쪽으로 확장되는 수직 실린더
이점:캐비테이션을 방지하기 위해 배압을 생성합니다.
가장 적합한 대상:과부하, 수직 실린더 후퇴
비례 유량 제어 밸브
초정밀 조정을 위해 전자적으로 제어됩니다.
- 제어 방법:전자 증폭기의 PWM(펄스 폭 변조) 신호
- 피드백 시스템:유량 센서 또는 위치 피드백을 통한 폐쇄 루프 제어
- 응답 시간:단계 변경에는 일반적으로 10~50밀리초
- 신호 범위:표준 4-20mA 또는 0-10V 제어 신호
- 증폭기 특징:밸브 고착을 방지하기 위한 전류 디더링, 원활한 시작을 위한 램프 기능
프로그래밍하고 자동화할 수 있습니다. 비싸지만 최고의 제어 기능을 제공합니다. 현대 CNC 기계 및 로봇에서 일반적입니다.
고급 기술 개념
압력 보상 심층 분석
압력 보상 밸브는 2단계 설계를 사용합니다.
- 기본 단계:조정 가능한 스로틀링 오리피스(사용자 제어)
- 2차 단계:자동 보상기 스풀은 압력 차이에 반응합니다.
작동 원리:
- 보상기는 1차 오리피스 전반에 걸쳐 일정한 압력 강하(일반적으로 7-10bar)를 유지합니다.
- 하류 압력이 증가하면 보상기가 더 많이 열려 흐름을 유지합니다.
- 상류 압력이 떨어지면 보상기가 제한되어 유량 증가를 방지합니다.
- 결과:부하 변화에 관계없이 일관된 흐름
비례 밸브 제어 시스템
전자 제어 체인:
- 명령 신호:PLC/컨트롤러에서 4~20mA 또는 ±10V
- 증폭기 처리:신호를 적절한 전류/PWM으로 변환합니다.
- 솔레노이드 응답:비례 솔레노이드는 전류에 비례하여 힘을 생성합니다.
- 밸브 응답:스풀 위치는 솔레노이드 힘과 직접적인 관련이 있습니다.
- 흐름 출력:최소 히스테리시스로 정밀한 유량 제어
고급 기능:
흐름 분배기 기술
스풀형 흐름 분배기:
- 동기화된 스풀을 사용하여 흐름 분할
- 정확성:표준 4-20mA 또는 0-10V 제어 신호
- 압력 감도:압력 차이가 크면 성능이 저하됩니다.
- 신청:유사한 부하 애플리케이션에 적합
기어형 흐름 분배기:
- 흐름 분할을 위해 정밀 기어 세트 사용
- 정확성:압력 차이에 관계없이 ±2% 유량 분할
- 자가 보상:점도 변화에 따라 자동으로 조정됩니다.
- 신청:중요한 동기화(항공기 제어, 무거운 물건 들어올리기)
응용
건설장비
- 굴삭기: 부드러운 암 및 버킷 움직임
- 크레인: 정확한 리프팅 및 위치 지정
- 불도저: 블레이드 조정 제어
조작
- 사출 성형 기계: 완벽한 부품 형성
- CNC 기계: 정확한 절단 속도
- 조립 라인: 동기화된 움직임
농업
- 수확기: 공동 절단 및 수집
- 트랙터: 제어 구현
- 관개 시스템: 물 흐름 관리
기타 애플리케이션
- 발전소 터빈
- 수처리 시설
- 석유 및 가스 사업
- 광산 장비
올바른 유량 제어 밸브를 선택하는 방법
올바른 밸브를 선택하는 것은 작업에 적합한 도구를 선택하는 것과 같습니다. 다음 요소를 고려하십시오.
1. 시스템 요구사항
- 귀하의 시스템은 어떤 압력에서 작동합니까?
- - 더 두꺼운 유체 = 더 느린 흐름
- 어떤 종류의 유체를 사용하고 있습니까?
기술 사양 가이드
| 애플리케이션 | 권장 밸브 유형 | 유량 | 최대 압력 | 연결 크기 | 제어 방법 |
|---|---|---|---|---|---|
| 소형 CNC 기계 | 니들 밸브 | 2-8L/분 | 210바 | 1/4"NPT | 수동 |
| 사출 성형 | 압력 보상 | 15-50L/분 | 350바 | 1/2"SAE | 수동/전기 |
| 굴착기 팔 | 비례항 | 80-200L/분 | 420바 | 3/4"SAE | 전자(PWM) |
| 유압프레스 | 미터아웃 | 25-100L/분 | 700바 | 1" SAE | 파일럿 작동식 |
| 모바일 크레인 | 우선 밸브 | 120-300L/분 | 350바 | 1" SAE | 부하 감지 |
2. 정밀성 요구
3. 환경
- 온도 범위:표준 밸브는 -20°C ~ 80°C에서 작동합니다.
- 극한 조건:-40°C ~ 120°C에 필요한 특수 씰
- 부식성 유체:스테인레스 스틸 또는 특수 코팅 필요
- 높은 진동:잠금 와이어 조정 또는 전자 제어 권장
4. 예산 고려사항
일반적인 문제 및 해결 방법
문제: 일관되지 않은 속도
증상:액추에이터 속도가 무작위로 증가하고 감소합니다.
원인:더러운 유체, 마모된 밸브 부품, 잘못된 밸브 유형
해결책:유체, 서비스 밸브 청소 또는 교체, 압력 보상 밸브로 업그레이드
문제: 과열
증상:시스템이 과열되어 성능이 저하됨
원인:내부 누출, 잘못된 밸브 설정
해결책:씰 교체, 밸브 설정 조정, 밸브 크기가 적절한지 확인
문제: 흐름 제어 시스템의 캐비테이션
증상:시끄러운 소음, 진동, 우유빛 액체, 부품 손상
기술적인 설명:유체 속도가 임계 한계를 초과하면 압력이 증기압 아래로 떨어집니다.
원인:
- 과부하가 걸리는 미터인 밸브
- 소형 밸브 오리피스
- 증기압을 감소시키는 높은 유체 온도
해결책:
- 미터 아웃 구성으로 전환
- 캐비테이션 방지 밸브 설치
- 오리피스 크기를 늘리거나 여러 개의 병렬 밸브를 사용하십시오.
중요한 공식:흡입 라인의 유속 < 6m/s를 보장합니다.
문제: 유량 제어 밸브 불안정성
증상:헌팅, 진동, 불안정한 액츄에이터 동작
기술적인 원인:
- 비례 밸브 제어 루프의 감쇠 부족
- 공진주파수 매칭시스템 고유진동수
- 전자 증폭기의 게인 설정이 너무 높습니다.
해결책:
- PID 매개변수 조정(비례 게인 감소, 댐핑 증가)
- 시스템 규정 준수를 위한 누산기 추가
- 파일럿 라인에 유량 제한 장치 설치
- 주파수 응답이 더 높은 밸브(서보 밸브)를 사용하십시오.
긴 수명을 위한 유지 관리 팁
월별 점검
- 피팅 주변의 외부 누출을 찾으십시오.
- 유체 수준 및 색상 확인
- 이상한 소리를 들어보세요
- システムシミュレーション用の仮想バルブモデル
분기별 서비스
- 유압 필터 교체
- 유체 품질 테스트
- 체크 밸브 교정
- 씰 및 연결부 검사
연간 유지보수
- 필요한 경우 밸브 정밀검사를 완료하세요.
- 마모된 부품 교체
- 시스템 문서 업데이트
- 운영자에게 올바른 사용법 교육
유량 제어 밸브의 미래
기술은 이러한 밸브를 더욱 스마트하고 효율적으로 만들고 있습니다.
주요 시사점
- 유압식 유량 제어 밸브는 다음과 같습니다.속도 컨트롤러유압 시스템용
- 간단한 수동 밸브부터 고급 전자 밸브까지 다양한 유형이 다양한 요구 사항을 충족합니다.
- 적절한 선택돈을 절약시스템 성능을 향상시킵니다.
- 정기적인 유지보수로 비용이 많이 드는 고장을 예방할 수 있습니다.
- 새로운 기술로 인해 밸브가 더욱 스마트하고 효율적으로 만들어지고 있습니다.
결론
유압식 유량 제어 밸브를 이해하는 것이 복잡할 필요는 없습니다. 이러한 필수 구성 요소는 단순히 유압 세계의 속도 컨트롤러로서 안전, 정밀도 및 효율성을 위해 모든 것이 올바른 속도로 움직이는지 확인합니다.
중장비를 운영하든, 공장을 운영하든, 유압 시스템을 유지 관리하든 이러한 밸브의 작동 방식을 알면 장비 선택, 유지 관리 및 문제 해결에 대한 더 나은 결정을 내리는 데 도움이 됩니다.
기억하십시오: 적절하게 유지 관리되는 올바른 유량 제어 밸브는 시스템 신뢰성, 에너지 절약 및 작동 안전에 대한 배당금을 지불하는 투자입니다. 현명하게 선택하고 정기적으로 유지관리하면 유압 시스템이 앞으로도 오랫동안 귀하에게 큰 도움이 될 것입니다.
