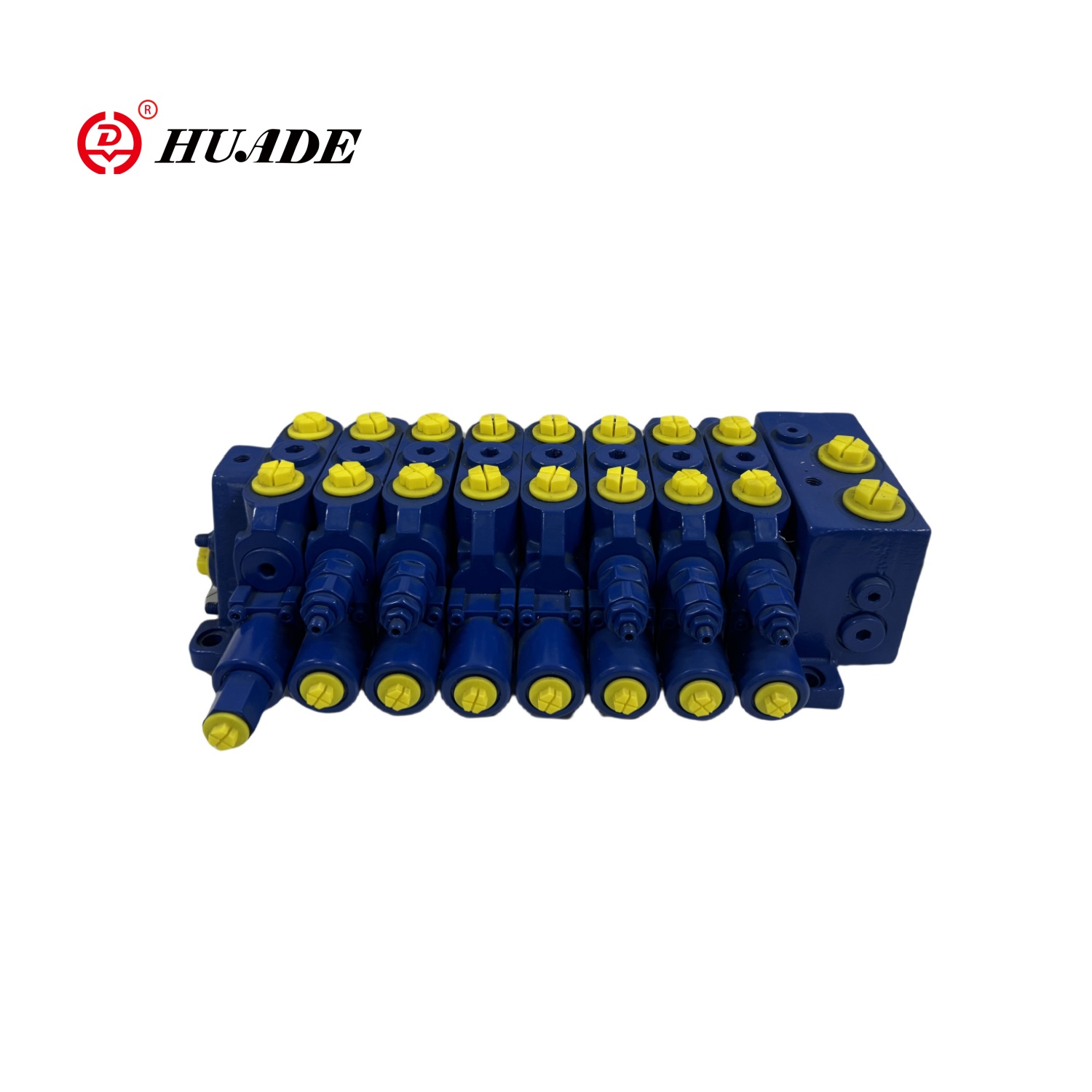

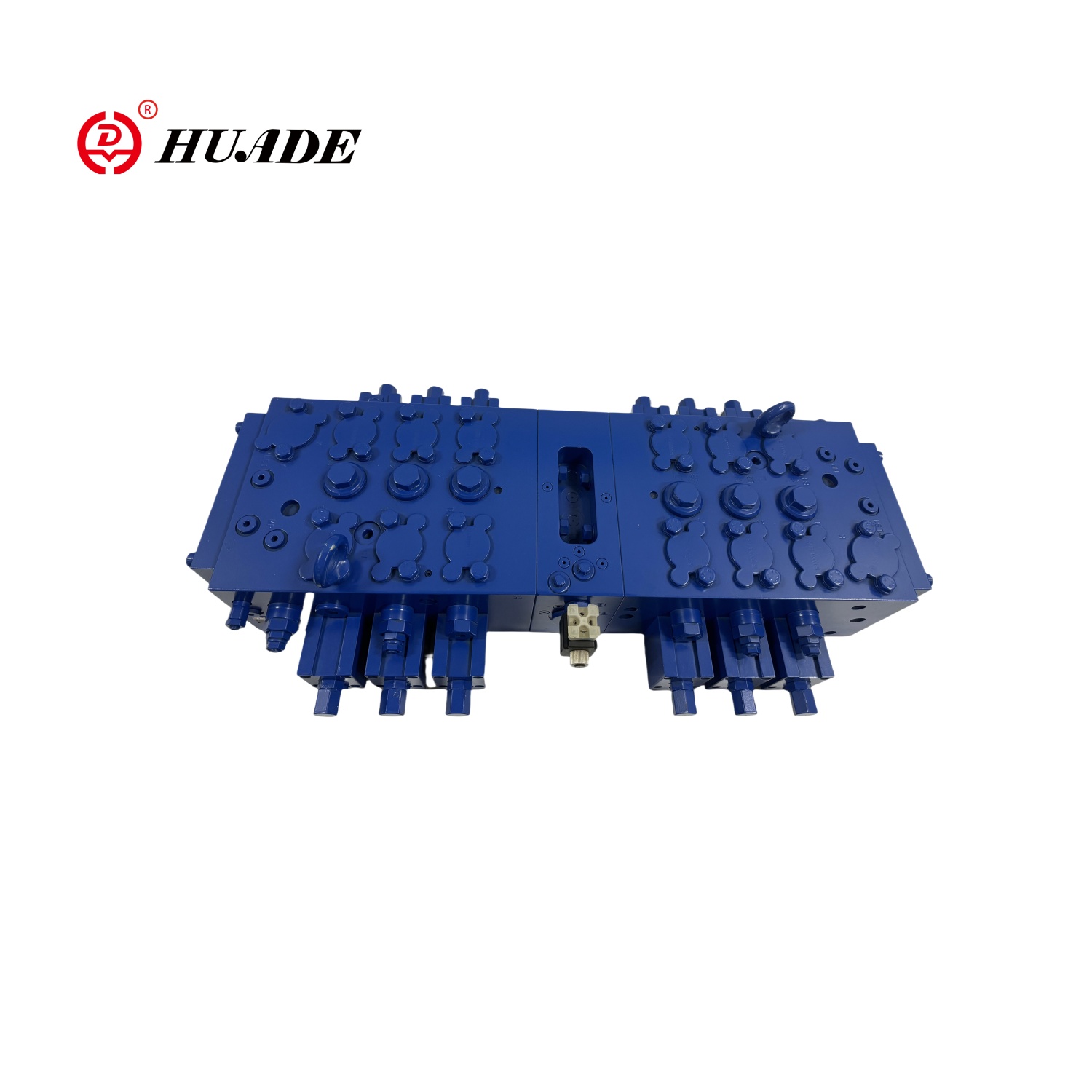

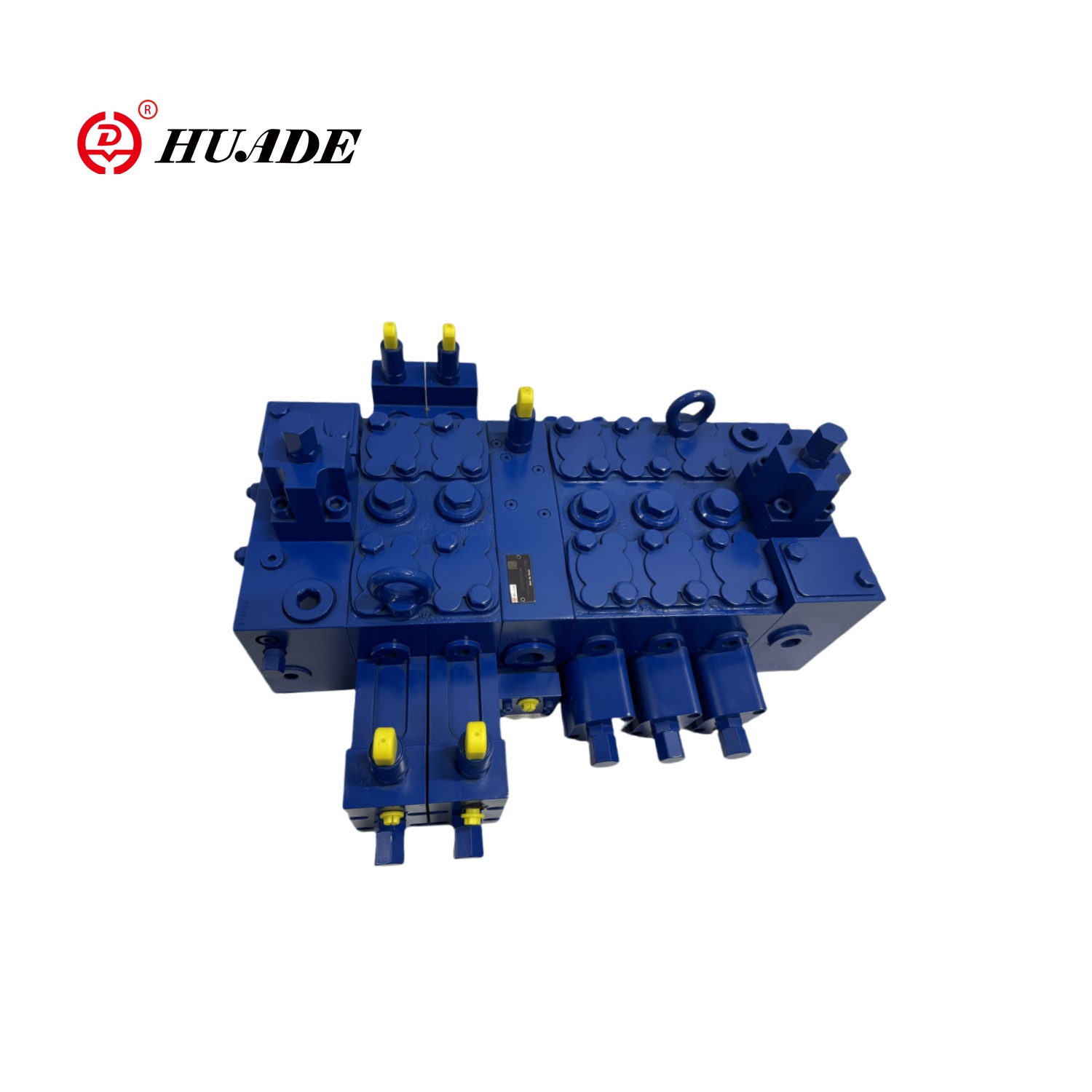

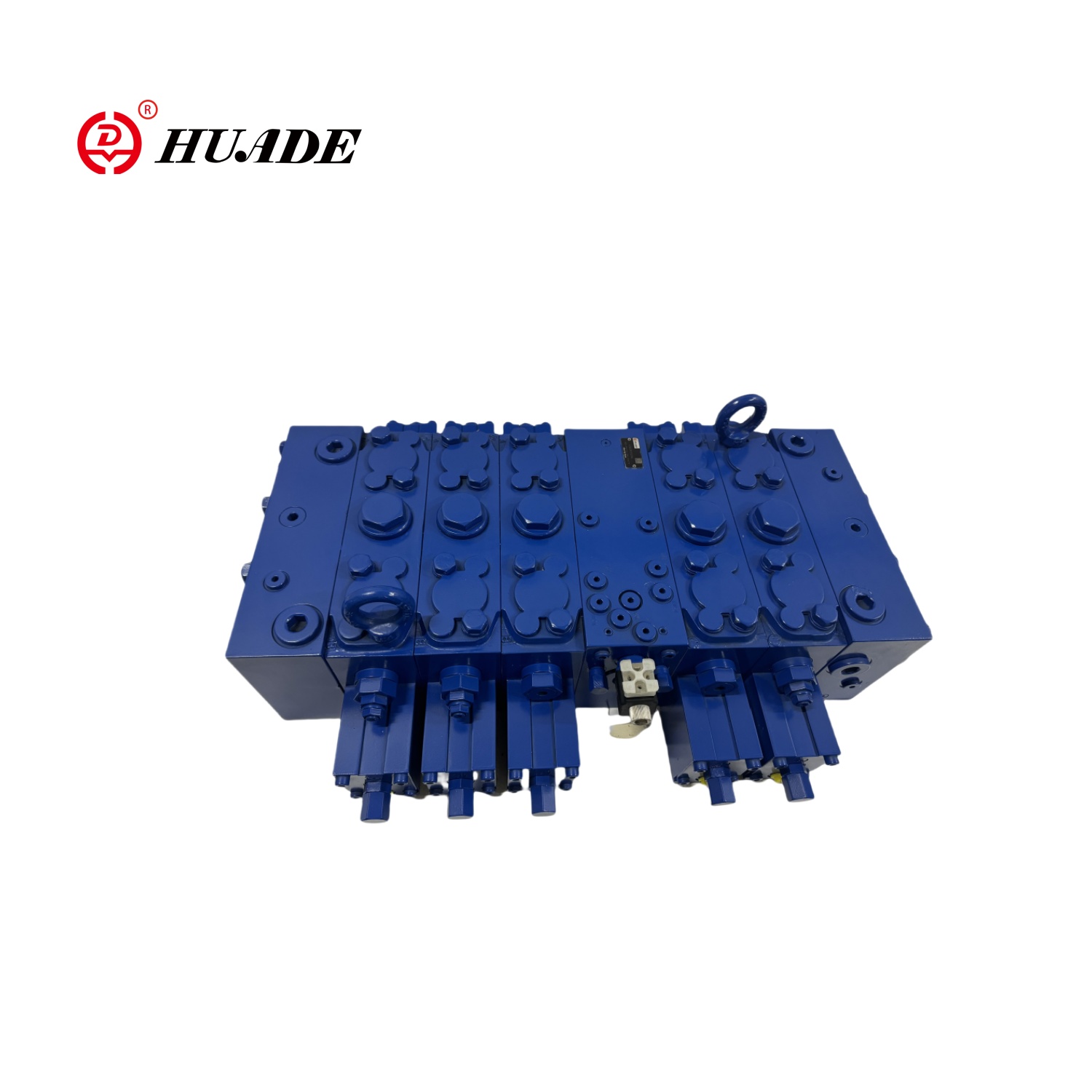

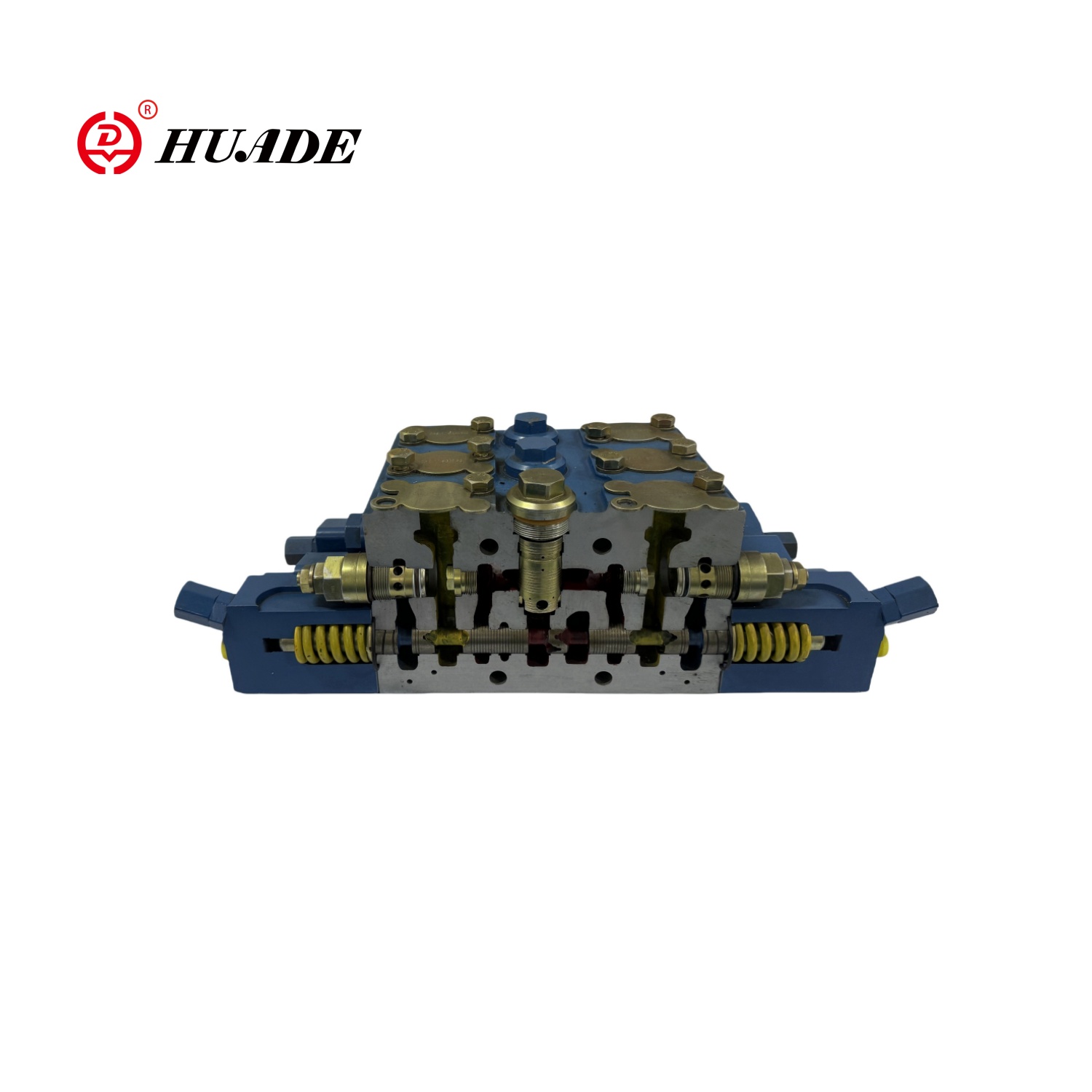

MWVX12-1X 멀티 웨이 밸브는 주로 건설 기계, 파일 주행 기계 및 기타 필드에 적용됩니다. 압력 보상 함수 (밸브 후 보상)가 특징입니다. 유량 분포는 LUDV (방향 밸브 및 가변 변위 펌프를 사용한로드 센싱 및 언로드)로 알려진 하중 독립 분포 모드를 채택합니다. 흐름 밑면 및 채도 조건 모두에서 모든 실행 동작이 정상적으로 작동 할 수 있습니다. 이 제품은 모듈 식 설계를 채택하여 사용자 요구에 따라 유연한 조합을 허용합니다.
| 일반적으로 | ||||||
| 무게 | 일체형 멀티 웨이 밸브 (kg) | 5.5 | ||||
| 엔드 플레이트 | 1.5 | |||||
| 석유 수입 | 7 | |||||
| 설치 위치 | 모든 위치 | |||||
| 오일 포트 유형 | 스레드 연결 | |||||
| 유압 매개 변수 | ||||||
| 정격 흐름 | 오일 흡입구 P (L/Min) | 120 | ||||
| 작업 오일 포트 A, B (L/Min) | 70 | |||||
| 정격 압력 | LS (바) | 250 | ||||
| 오일 포트의 최대 작업 압력 | P (바) | 250 | ||||
| A, B (바) | 300 | |||||
| t (바) | 20 | |||||
| A, B (바) | 35 | |||||
| 오일 포트에서 최대 파일럿 압력 | 6 ~ 25 bar의 컨트롤 곡선을 사용하고 오일 흡입구 압력 (최소 3 bar)을 확인하십시오. | |||||
| 범위 | ||||||
| 유압 오일 | DIN51524 미네랄 오일 또는 VDMA24569 HEES | |||||
| 유압 오일 온도 범위 (℃) | -20 ~ 80 | |||||
| 점도 범위 v mm2/s | 10 ~ 380 | |||||
| 유압유의 허용 오염 수준 | 20/18/16 레벨 | |||||
| IS04406 (c)에 따른 청결 레벨 | β10 ≥75의 최소 여과 정확도가있는 필터를 사용하는 것이 좋습니다. | |||||
| 응용 프로그램 가이드 | 회로 오일 포트 | |||||
| p, t (a) | p, t (s) | m, ls | A, B, P3 | a, b | ||
| 파이프 피팅 강화 토크 (NM) | 50 | 70 | 20 | 50 | 20 | |
| 시스템 압력 설정 | LS 압력 릴리프 밸브에 의한 설정 | |||||
| 참고 : 밸브 블록을 가압 액체로 직접 스프레이하지 마십시오. | ||||||
특징:
| 압력 | 300bar |
| 흐름 | 120L/분 |
| 공칭 압력 | 250bar (펌프 측) |
| 300bar (액추에이터 측) |
1. 압력 독립적 유량 분포 (LUDV)로드
가변 펌프/고정 변위 펌프 용
내장 하중 홀딩 밸브
언로드 기능
2. good 응답 특성
3. REDUCE 피크 값
4. 플러싱 및 냉각
5. 캐비테이션의 위험
6. 칩 구조 : 오일 흡입구; 칩 연결을 통해 확장 할 수 있습니다 (한쪽의 최대 8 개의 연결, 중간 연결과 최대 16 개의 연결)

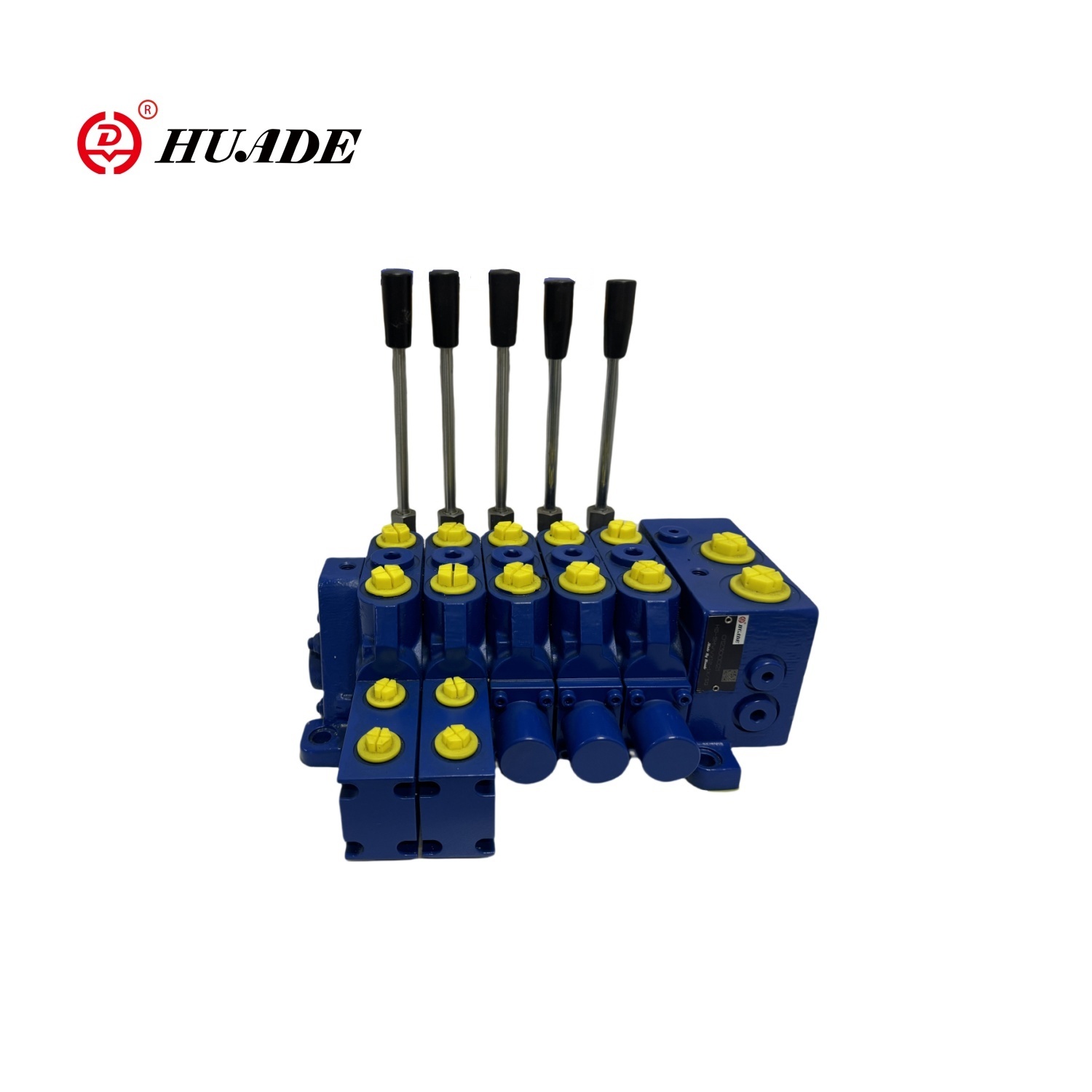

7. 제어 형태 : 유압 제어; 수동 흐름 제어; 유압 및 수동 화합물 제어
8. 압력 보상로드; 높은 반복성; 낮은 히스테리시스
9. Valve Core Stroke Limiter를 사용하여 흐름을 조정할 수 있습니다.
10. 릴리프 밸브로드 : 오일 보충 기능이있는 대형 파일럿 작동 소형 카트리지 밸브
11.LS 압력 제한 기능 : 전체 멀티 웨이 밸브에 사용
애플리케이션:
MWVX12-1X 멀티 웨이 밸브는 주로 건설 기계, 파일 주행 기계 및 기타 필드에 적용됩니다.
