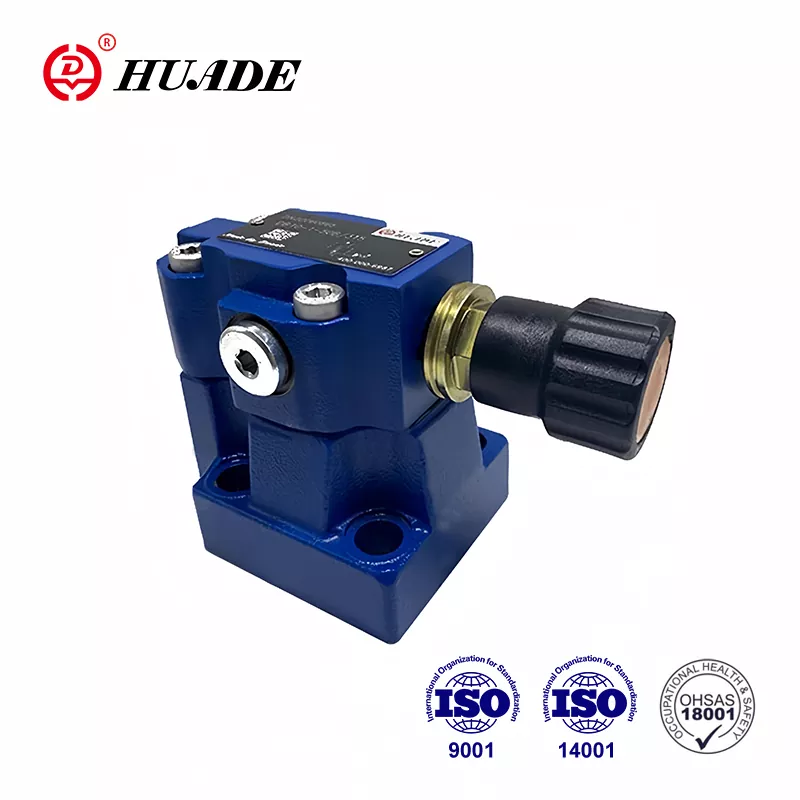

압력릴리프 밸브 DB.K

Rexroth의 첨단 기술 도입을 통해 Huade Hydraulic은 유압 부품 및 통합 장비의 설계, 제조 분야에서 상당한 진전을 이루었습니다. Huade® 압력 릴리프 밸브 DB.K는 다른 유사한 제품에 비해 내구성이 뛰어납니다. 동일한 시리즈의 Rexroth 제품을 대체할 수 있습니다. 저렴한 제품을 제공하기 위해 공장에서는 실용성에 더 많은 관심을 기울이는 동시에 품질을 보장하기 위해 전 세계에서 750개 이상의 첨단 생산 장비를 도입합니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade® 유압 밸브는 폭넓은 시장 인지도를 얻었습니다. 신뢰할 수 있는 품질과 안정적인 성능으로 인해 건설기계, 해양유압시스템 등 다양한 산업환경에 널리 사용되고 있습니다.

압력 릴리프 밸브 DB.K의 제품 매개변수

압력릴리프밸브 DB.K의 제품특징 및 응용

특징:

▶ 카트리지 밸브

▶ 4가지 압력 범위

▶ 4개의 조정 요소

. 회전식 손잡이

. 육각형 및 보호 캡이 있는 슬리브

. 눈금이 있는 잠금식 회전 손잡이

. 눈금이 있는 회전식 손잡이

애플리케이션:

압력 릴리프 밸브 타입 DB..K..는 카트리지에 설치하기 위한 파일럿 작동식 압력 릴리프 밸브입니다. 이는 유압 시스템의 압력을 제한하는 데 사용됩니다.

압력릴리프밸브 DB.K의 기능, 단면 및 기호

시스템 압력 설정은 조정 요소(4)를 통해 이루어집니다. 정지 상태에서는 밸브가 닫혀 있습니다. 포트 A의 압력은 스풀(1)에 작용합니다. 동시에 압력은 스풀(1)의 스프링 장착 측에 있는 오리피스(2)를 통과하고 오리피스(3)를 통해 파일럿 포핏(6)으로 전달됩니다. 압력이 가해지면

포트에서 스프링(5)에 설정된 값보다 높으면 파일럿 포핏(6)이 열립니다. 이제 유체는 스풀(1), 오리피스(3) 및 채널(8)의 스프링 장착 측에서 포트 Y로 흐를 수 있습니다. 결과적인 압력 강하는 스풀(1)을 이동시켜 이로 인해 A에서 B로 연결이 열리게 됩니다. 스프링(5)에 설정된 압력이 유지됩니다.

두 스프링 챔버의 파일럿 오일 반환은 포트 Y를 통해 외부로 가져옵니다.

DB 10 K2-40B의 구조

상징

알아채다

1. 유체를 여과해야합니다. 최소 필터 미세도는 20μm입니다.

2. 탱크는 밀봉되어야 하며 공기 입구에는 공기 필터가 설치되어야 합니다.

3. 공장 출고 시 서브 플레이트가 없는 제품이 필요한 경우 특별히 주문하십시오.

4. 밸브 고정 나사는 고강도 수준(클래스 10.9)이어야 합니다. 샘플북에 기재된 사양에 따라 선택하여 사용하시기 바랍니다.

5. 밸브와 연결된 표면의 거칠기는 요구됩니다. 표면 거칠기는 0.8입니다.

6. 상대편의 표면 조도는 0.01/100mm가 필요합니다.
