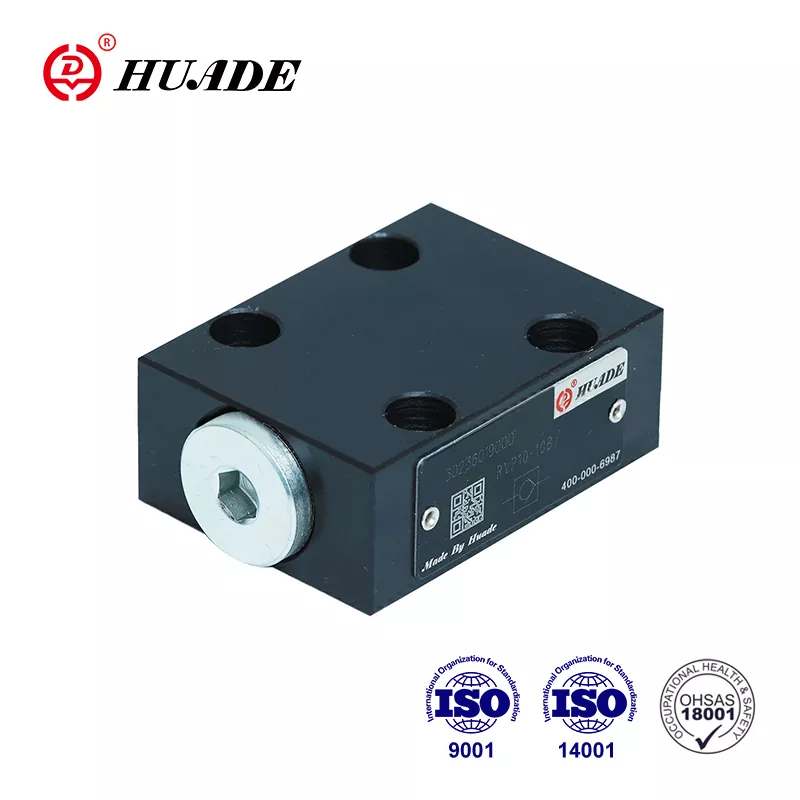

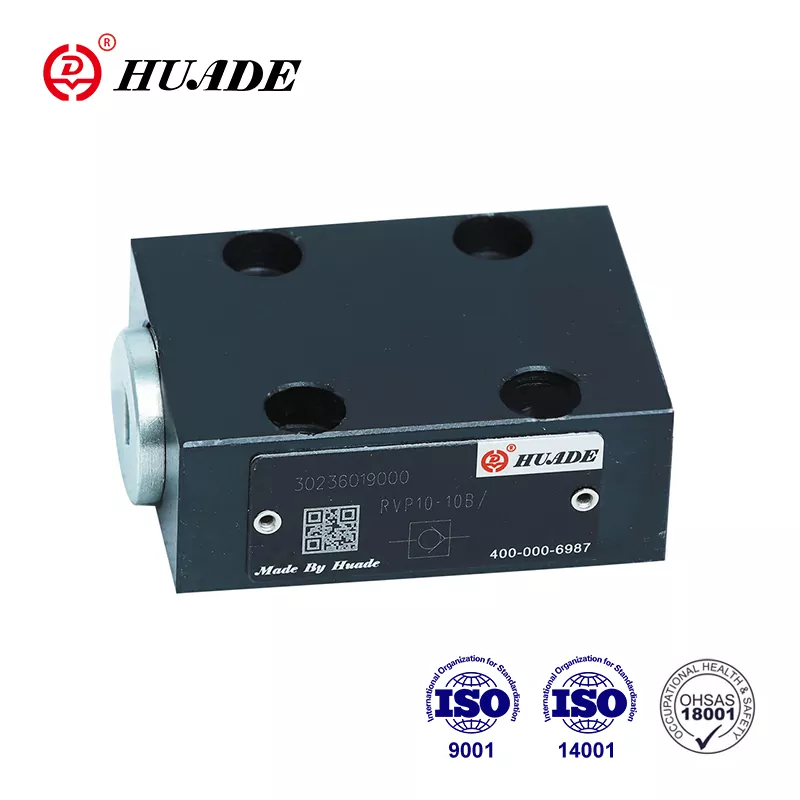

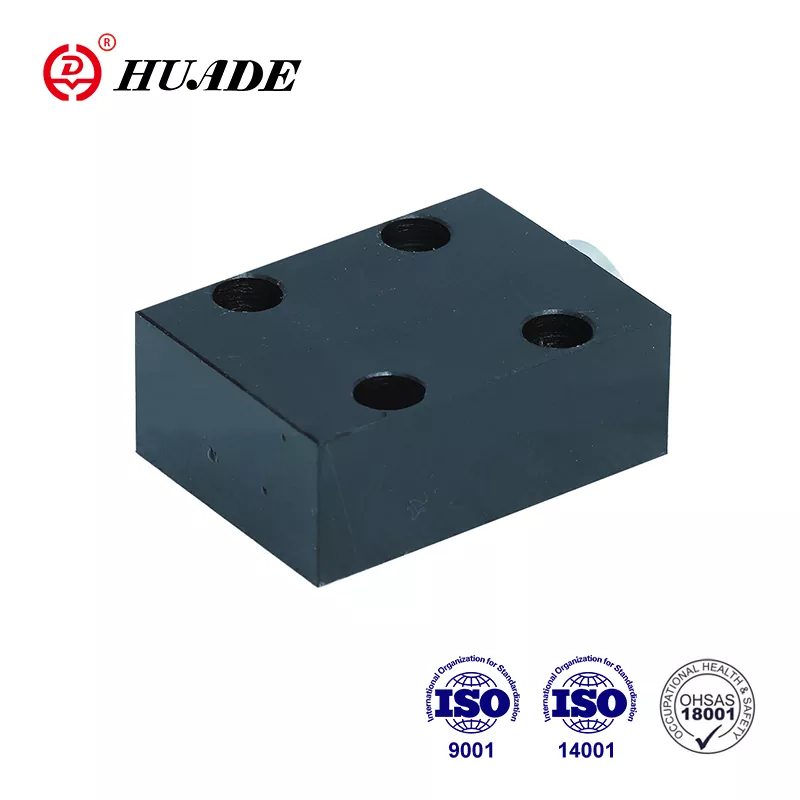

1979년부터 7년 이상 Rexroth와 협력하여 Huade® 체크 밸브 RVP 6은 Rexroth가 제공하는 동일한 유형의 밸브를 완전히 대체할 수 있습니다. 공장은 ISO9001, ISO14001 및 ISO45001을 통과했습니다. Huade의 체크 밸브는 엔지니어링 및 건설 기계, 야금, 공작 기계 등에 널리 사용됩니다. 모든 체크 밸브 RVP 6은 우수한 품질을 보장하기 위해 공장을 떠나기 전에 엄격한 테스트를 거칩니다.
|
기술 데이터 |
|||||||||
|
크기 |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
최대 작동 압력(MPa) |
31.5 |
||||||||
|
개방압력(MPa) |
0.05 |
||||||||
|
압력 유체 |
미네랄 오일 또는 인산염 에스테르 |
||||||||
|
작동유 온도범위(℃) |
-30~+80 |
||||||||
|
점도 범위 (mm2/s) |
2.8~500 |
||||||||
|
위치 고정 |
선택 과목 |
||||||||
특징:
▶ 서브플레이트 연결
▶ 한방향으로 누수없는 폐쇄
애플리케이션:
체크 밸브 RVP 6은 주로 펌프 출구에서 배압 밸브 및 바이패스 밸브로 사용됩니다.
체크 밸브 타입 RVP 6은 바람직하게는 한 방향으로의 흐름 누출을 방지하고 반대 방향의 자유로운 흐름을 허용하는 역할을 합니다. 이는 기본적으로 하우징(1), 포핏(2), 압축 스프링(3), 및 스프링 시트(4). 포핏(2)의 스트로크는 그 방향으로 안내됩니다.
외경은 기계적 정지 장치에 의해 제한됩니다. 내장된 압축 스프링(3)이 닫힘 동작을 지원합니다. 또한 압축 스프링(3)은 밸브를 통과하는 흐름이 없을 때에도 포핏(2)을 닫힌 위치에 유지합니다.
상징
구조도
①하우징 II포핏 3스프링 4스프링 시트
1. 유체를 여과해야 합니다. 최소 필터 미세도는 20μm입니다.
2. 탱크는 밀봉되어야 하며, 공기 입구에는 에어필터를 설치해야 합니다.
3. 공장 출고 시 서브 플레이트가 없는 제품이 필요한 경우 특별히 주문하십시오.
4. 밸브 고정 나사는 고강도 수준(등급 10.9)이어야 합니다. 샘플북에 기재된 파라미터에 따라 선택하여 사용해 주세요.
5. 밸브와 연결되는 표면의 거칠기는 0.8/이 요구됩니다.
6. 상대편의 표면 조도는 0.01/100mm가 필요합니다.
