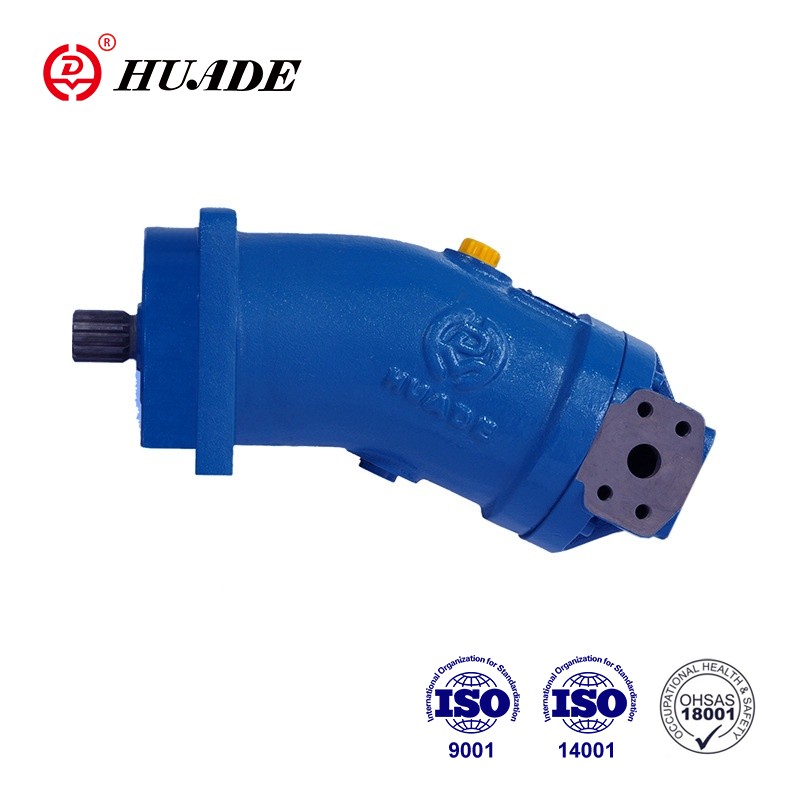

A2FE 시리즈 6피스톤 고정 변위 모터는 산업 기계에서 중요한 역할을 합니다. 높은 속도, 큰 토크 출력, 중량 대비 출력 비율, 높은 전체 효율성으로 인해 많은 산업 장비에 이상적인 선택입니다. A2FE 모터는 우수하고 안정적인 작동 성능으로 인해 많은 산업 장비 및 기계에서 선호되는 전원으로 사용됩니다.
■샤프트 씰…허용 압력 하중
5샤프트 씰의 수명은 액시얼 피스톤 유닛의 속도와 케이스 드레인 압력(케이스 압력)의 영향을 받습니다.
t케이스와 주변 압력 사이의 평균 차압 2bar는 정상 작동 온도에서 지속적으로 초과할 수 없습니다.
5감소된 속도에서 더 높은 차압에 대해서는 다이어그램을 참조하십시오.
최대 10bar의 순간적인 압력 스파이크(t < 0.1s)가 허용됩니다. 샤프트 씰의 서비스 수명은 압력 스파이크의 빈도가 증가함에 따라 감소합니다.
✓케이스 압력은 주변 압력과 같거나 높아야 합니다.
■흐름방향
| 구동축에서 본 회전 방향 | 흐름 방향 |
| 시계방향(R) | A→B |
| 시계 반대 방향(L) | B→A |
■ 속도 범위
✓ 최소 속도 nmin에는 제한이 없습니다. 모션의 균일성이 필요한 경우 속도 nmin은 50rpm 이상이어야 합니다. 최대 속도는 값 표를 참조하세요.
■ 긴 수명의 베어링
✓ 크기 250,355
✓ 긴 사용 수명과 HF 유압유와 함께 사용됩니다. 표준 베어링이 있는 모터와 외부 치수가 동일합니다. 이후 장수명 베어링으로의 전환이 가능합니다.
5포트 U를 통한 베어링 및 케이스 플러싱을 권장합니다.
■포트
| 포트 | 포트 | 도표 |
|
에이,비 T |
작업 포트 배수구 |
|
특징:
모터 HD-A2FE 크기 28~355 시리즈 6
공칭 압력 400bar 최대 압력 450bar
■사축의 축 테이퍼형 피스톤 로터리 그룹을 갖춘 고정 플러그인 모터
개방형 및 폐쇄형 회로의 정수압 드라이브용 설계.
■ 매립형 장착으로 인해 기계식 기어박스에 광범위한 통합 가능
케이스 중앙에 위치한 플랜지(극단적인 공간 절약형)
건설)
■ 작은 크기, 높은 총 효율성, 완전한 장치, 즉시 조립 및 조립 가능
테스트 완료, 설치가 용이함, 기계식 기어박스에 연결하기만 하면 됨, 아니요
설치 시 준수해야 할 구성 사양
애플리케이션:
A2FE 사축 축 피스톤 고정 변위 모터는 건설 기계, 유압 펌프 스테이션, 드릴링 장비, 발파 기계, 제지 장비, 도로 기계 및 기타 장비에 사용되어 이러한 장비의 작동에 안정적이고 신뢰할 수 있는 전력 지원을 제공할 수 있습니다.
