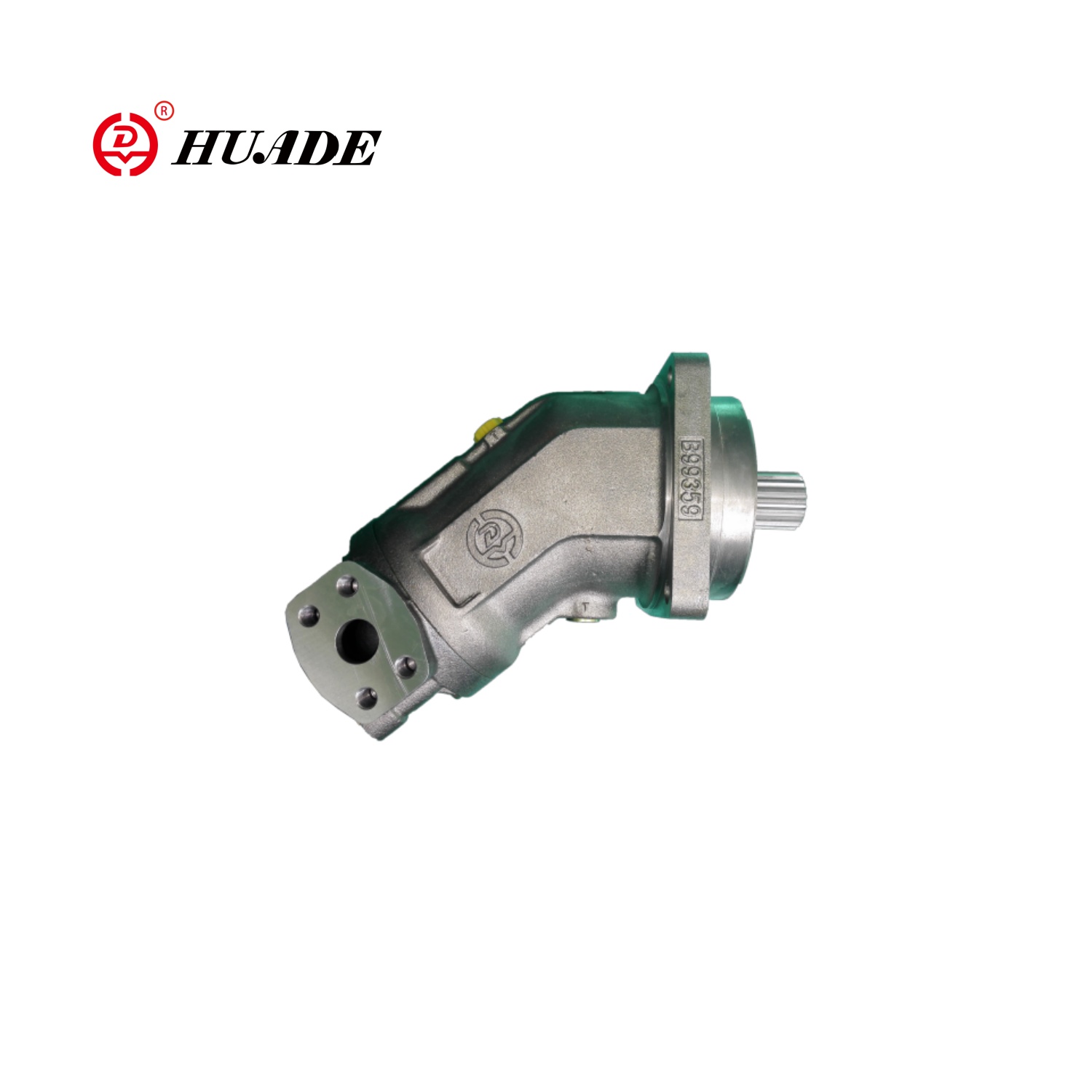

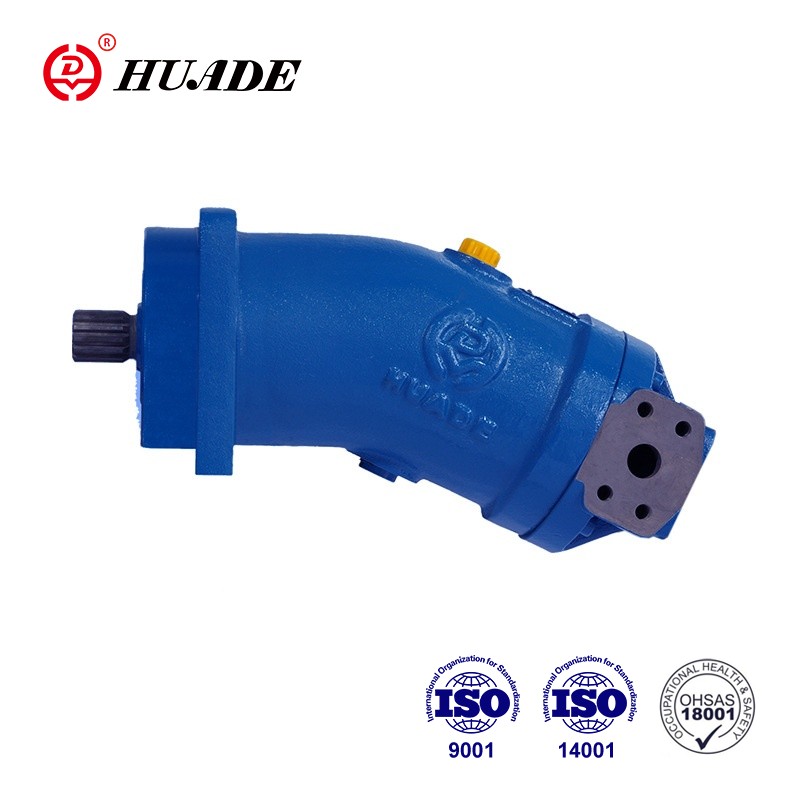

축 피스톤 고정 모터 A2FM

축 피스톤 고정 모터 A2FM은 적응성과 유연성이 매우 높습니다. 개방형 및 폐쇄 회로 응용 프로그램 모두에 적합합니다. 모터는 소형 설계, 높은 전체 효율성 및 경제적이고 실용적인 응용의 특성을 가지고 있습니다.

축 피스톤 고정 모터 A2FM의 제품 매개 변수

■ 샤프트 씰… 허용 압력 하중

샤프트 씰의 서비스 수명은 축 피스톤 장치의 속도와 케이스 배수 압력 (케이스 압력)의 영향을받습니다.

case와 주변 압력 사이의 2 bar의 평균 차압은 정상 작동 온도에서 지속적으로 초과하지 않을 수 있습니다.

☑ 속도가 감소한 차등 압력이 높으려면 다이어그램을 참조하십시오. 최대 10 bar의 순간 압력 스파이크 (t <0.1 초)가 허용됩니다. 샤프트 씰의 서비스 수명은 압력 스파이크의 빈도가 증가함에 따라 감소합니다.

case 압력은 주변 압력과 동일해야합니다.

■ 온도 범위

fkm 샤프트 씰은 -25 ° C ~ +115 ° C의 케이스 배수 온도에 사용될 수 있습니다.

-25 ° C 미만의 적용 사례의 경우 NBR 샤프트 씰이 필요합니다 (허용 온도 범위 -40 ° C ~ +90 ° C). 주문시 평범한 텍스트의 상태 NBR 샤프트 씰. 저희에게 연락하십시오.

■ 흐름 방향

■ 속도 범위

☑ 최소 속도 Nmin에 대한 제한이 없습니다. 운동의 균일 성이 필요한 경우 속도 Nmin은 50 rpm 이상이되어서는 안됩니다. 최대 속도는 값 표를 참조하십시오.

■ 긴 수명 베어링

크기 250 izes 500

HF 유압 유체와 함께 긴 서비스 수명 및 사용. 표준 베어링이있는 모터와 동일한 외부 치수. 이후 장거리 베어링으로의 전환이 가능합니다.

port 포트 U를 통한 베어링 및 케이스 플러싱을 권장합니다.

■ 플러싱 흐름 ... 권장

포트	포트	도표
a, b T	작업 포트 배수 포트

축 피스톤 고정 모터 A2FM의 제품 기능 및 적용

특징:

모터 HD-A2FM 크기 5 ~ 500 시리즈 6

공칭 압력 400 bar/최대 압력 450 bar

▶ 축 테이퍼 피스톤 로터리 구부러진 축 디자인의 고정 모터.

정수압은 개방형 및 폐쇄 회로로 구동됩니다

▶ 모바일 및 고정 애플리케이션에 사용하기 위해 출력 속도는 다음과 같습니다.

펌프의 흐름과 모터의 변위에 따라 다릅니다.

▶ 정밀하게 졸업 한 크기는 드라이브 케이스에 대한 광범위한 적응을 허용합니다.

▶ 고출력 밀도, 작은 치수, 높은 총 효율, 좋은 출발 특성, 경제적 인 설계, 밀봉을위한 피스톤 링이있는 1 피스 테이퍼 피스톤.

애플리케이션:

A2FM 축축 피스톤 고정 변위 모터는 모바일 기계 및 굴삭기, 크레인, 로더, 콘크리트 믹서 및 기타 중장비 및 기타 중장비 및 장비와 같은 다양한 산업 행사 및 야금, 채굴, 석유, 화학 산업 및 기타 산업 분야에서 널리 사용됩니다.
