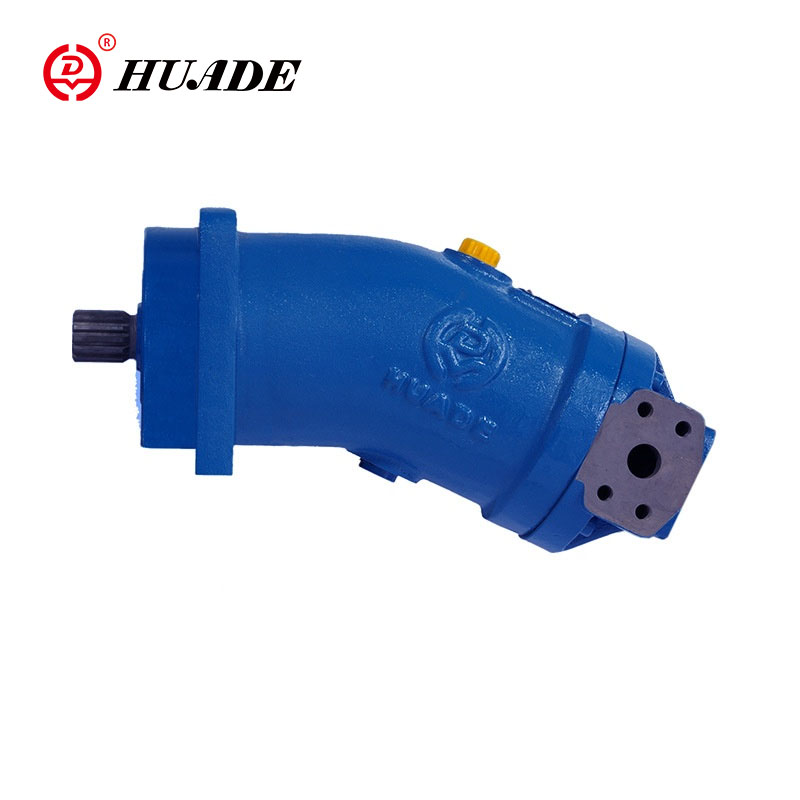

축 피스톤 고정 펌프/모터 A2F

축 피스톤 고정 펌프/모터 A2F A2F는 개방형 또는 폐쇄 회로에서 정수압 드라이버의 모터 펌프로 사용될 수 있습니다. 고정 변위가있는 구부러진 축 설계의 축 피스톤 장치입니다. 펌프로 작동하는 경우 A2F 펌프의 흐름은 구동 속도 및 변위에 비례합니다. 모터로 작동하는 경우 A2F 모터의 출력 속도는 스윕 부피에 비례하고 변위에 반비례합니다. 출력 토크는 고압 측과 저압 사이의 압력 강하로 증가합니다.

축 피스톤 고정 펌프/모터 A2F의 제품 매개 변수

• 크기 : 10-500
• 피크 압력 : 최대 40mpa
• 회로 : 개방형 또는 폐쇄 회로.
• 디자인 : 축 테이퍼 피스톤, 구부러진 축 디자인

▶입구 작동 압력

◆펌프

포트 A 또는 b의 최소 압력

P_ABS------ 0.08MA

폐쇄 회로에서는 펌프 속도와 점도 유압 유체에 따라 공급 압력이 0.2MPA와 0.6MPA 사이 여야합니다.

◆모터

포트 A 또는 b에서의 압력

공칭 압력 PN = 35mpa

피크 압력 p_맥스= 40mpa

포트 A와 B의 압력의 합은 70mpa를 초과해서는 안됩니다 (양쪽 최대 40mpa의 개별 압력)

▶콘센트 작동 압력

◆펌프

공칭 압력 --- p_N= 35mpa

피크 압력 ----- p_맥스= 40mpa

케이스 압력

▶최대 허용 사례 압력 (포트 T)

PABS ---- 0.2MPA

▶ 오일 온도 범위

t_최소------25-

t_맥스--- +80 ℃

▶ 점도 범위

V_최소---- (Shortperiods의 경우) 10mm²/에스

V_맥스--- (짧은 기간 동안) 1000mm²/에스

▶ 최적의 작동 점도

V_고르다--- 16-36mm²/에스

축 피스톤 고정 펌프/모터 A2F의 제품 기능 및 적용

특징

▶ 이점이있는 잘 보호 된 구형 제어 영역이있는 고성능 로터리 그룹 : 자체 센터링 저 주변 속도, 고효율.

▶ 강력한 롤링 베어링은 긴 서비스 수명을 견뎌냅니다.

▶ 방사형 하중을 채택 할 수있는 드라이브 샤프트.

▶ ISO 장착 플랜지, 고정 변위를위한 균일.

▶ 크기 55의 펌프/모터 및 가변 모터.

▶ 방화 유체와 함께 사용될 수 있습니다.

▶ 낮은 노이즈 세대.

애플리케이션

축 피스톤 고정 펌프/모터 A2F는 엔지니어링 기계, 석탄 기계, 농업 기계, 야금 장비, 공작 기계 등에 널리 사용됩니다.
