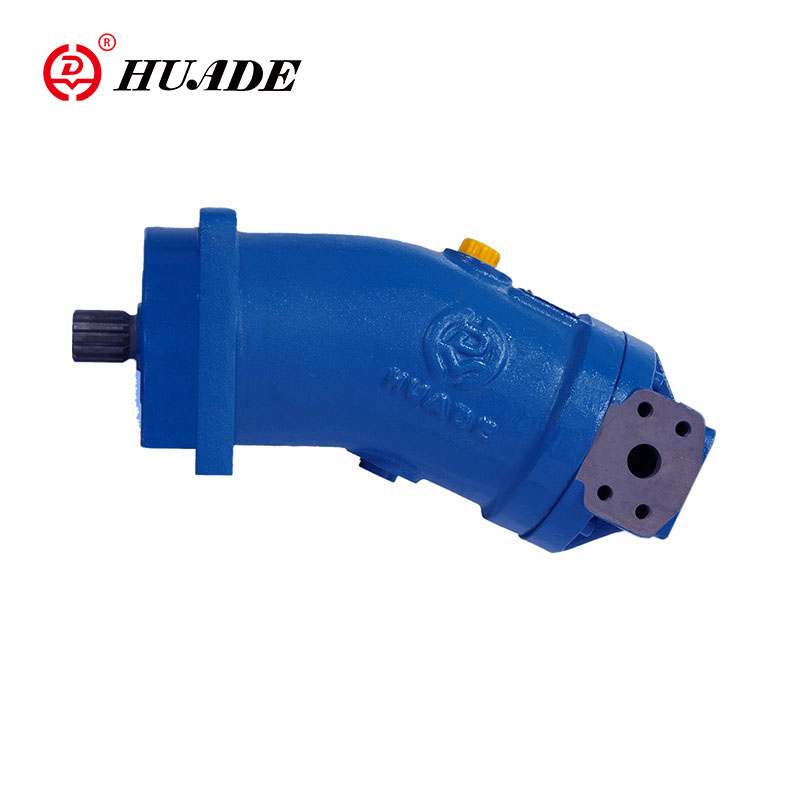

Huade 브랜드 A2FO 고정 펌프는 개방 회로의 정수압 드라이브에 적합합니다. Huade Hydraulic은 에너지 절약 및 환경 보호 개념을 바탕으로 녹색 축 피스톤 고정 펌프를 제공하기 위해 열심히 노력하고 있습니다. A2FO 시리즈 펌프는 소형, 고효율 및 에너지 절약 기능을 갖추고 있어 고객에게 이상적인 선택입니다.
■샤프트 씰...허용 압력 하중
▶샤프트 씰의 수명은 액시얼 피스톤 유닛의 속도와 케이스 드레인 압력(케이스 압력)의 영향을 받습니다.
▶정상 작동 온도에서 케이스와 주변 압력 사이의 평균 차압 2bar를 지속적으로 초과할 수 없습니다.
▶감속시 차압이 높아지는 경우 도표를 참조하세요.
최대 10bar의 순간적인 압력 스파이크(t < 0.1s)가 허용됩니다. 샤프트 씰의 서비스 수명은 압력 스파이크의 빈도가 증가함에 따라 감소합니다.
▶케이스 압력은 주위압력 이상이어야 합니다.
■정적 특성
♦사이즈 10~200
♦크기 250~500
메모:값은 주변 압력 Pabs = 1bar에 유효합니다.
■온도 범위
▶FKM 샤프트 씰은 -25℃ ~ +115℃의 케이스 드레인 온도에 사용할 수 있습니다.
▶-25°C 이하의 적용 사례에는 NBR 샤프트 씰이 필요합니다(허용 온도 범위: -40°C ~ +90°C). 주문 시 NBR 샤프트 씰을 일반 텍스트로 기재하십시오. 저희에게 연락해주세요.
■흐름방향
| 구동축에서 본 회전 방향 | 흐름 방향 |
| 시계방향(R) | S→B |
| 시계 반대 방향(L) | S→A |
■장수명 베어링
▶사이즈 250~500
▶긴 수명을 보장하며 HF 유압유와 함께 사용됩니다. 표준 베어링이 있는 모터와 외부 치수가 동일합니다. 이후 장수명 베어링으로의 전환이 가능합니다.
▶포트 U를 통한 베어링 및 케이스 플러싱을 권장합니다.
▶플러싱 흐름...권장
| 크기 | 250 | 355 | 500 |
| qv플러시(L/분) | 10 | 16 | 16 |
| 포트 | 포트 | 도표 |
| 에이,비 | 작업 포트 |
|
| S | 흡입 포트 | |
| T | 배수구 | |
| U(사이즈 250~500) | 플러싱 포트 |
크기 5~500 시리즈 6 공칭 압력 400bar 최대 압력 450bar
특징:
▶ 개방 회로의 정수압 드라이브용 사축 설계의 축 테이퍼형 피스톤 회전 그룹이 있는 고정 펌프
▶ 이동식 및 고정식 용도에 사용하기 위해 유량은 구동 속도 및 변위에 비례합니다.
▶ 구동축 베어링은 이러한 분야에서 일반적으로 발생하는 베어링 사용 수명 요구 사항에 맞게 설계되었습니다.
▶ 높은 출력 밀도, 작은 크기, 높은 전체 효율, 경제적인 디자인, 밀봉용 피스톤 링이 있는 일체형 테이퍼형 피스톤
애플리케이션:
축 피스톤 고정 펌프 A2FO는 모바일 기계 또는 산업 분야에 적합합니다.
