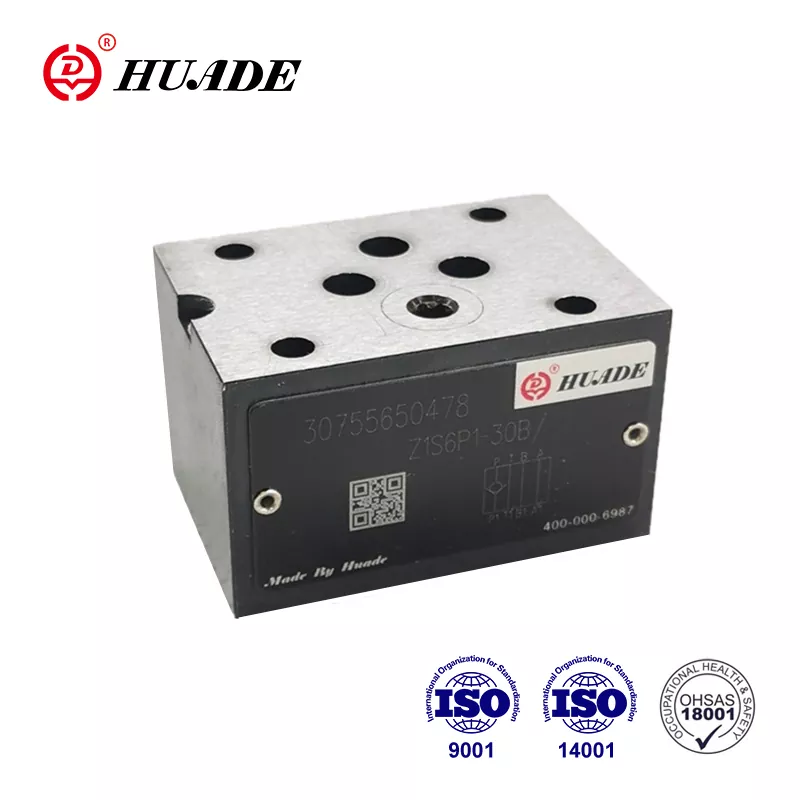

중국 최고의 유압 변속기 및 제어 기술 제조업체인 Huade는 Rexroth의 최첨단 기술을 통합했습니다. Huade® 체크 밸브 Z1S는 Rexroth가 제공하는 Z1S 시리즈를 완전히 대체할 수 있습니다. 비용 효율적입니다. Huade는 ISO9001, ISO14001 및 ISO45001을 통과했습니다. Huade® 카트리지 밸브 Z1S는 안정적인 성능을 제공합니다. 중국의 오래된 국가 브랜드입니다. 이 라인의 유사한 제품보다 기술이 더욱 발전하고 내구성이 뛰어납니다.
|
기술 데이터(이 매개변수 이외의 응용 분야에 대해서는 당사에 문의하십시오!) |
||
|
크기 |
6 |
10 |
|
최대유량(L/min) |
40 |
100 |
|
최대사용압력(MPa) |
31.5까지 |
|
|
크래킹 압력 |
특성 곡선 보기 |
|
|
압력 유체 |
미네랄 오일(NBR 씰용) 또는 |
|
|
작동유 온도범위(℃) |
-30~+80 |
|
|
점도 범위 (mm2/s) |
2.8~500 |
|
|
체중 (Kg) |
0.8 |
2.3 |
특징:
▶ 수직 적층 조립에 사용되는 샌드위치 플레이트 밸브
▶ 8가지의 다양한 격리 기능
애플리케이션:
이 체크 밸브 샌드위치 플레이트 유형 Z1S는 수직 적층 설치에 사용됩니다.
4. 체크 밸브 샌드위치 플레이트 Z1S의 기능, 단면, 기호
Z1S 밸브는 샌드위치 플레이트 설계의 직동식 체크 밸브입니다. 이는 한 방향으로 누출이 없는 폐쇄에 사용되며 반대 방향으로는 자유 흐름을 허용합니다. 이 밸브 유형에는 포핏(3)과 하우징(1) 사이에 금속 씰이 있습니다. Z1S 유형의 체크 밸브는 작동 압력이 10.0MPa 이상이고 유속이 4m/s 이상인 응용 분야에 특히 적합합니다.
1. 유체를 여과해야 합니다. 최소 필터 미세도는 20μm입니다.
2. 탱크는 밀봉되어 있어야 하며 공기 입구에는 공기 필터를 설치해야 합니다.
3. 공장 출고 시 서브 플레이트가 없는 제품이 필요한 경우 특별히 주문하십시오.
4. 밸브 고정 나사는 고강도 수준(등급 10.9)이어야 합니다. 샘플북에 기재된 파라미터에 따라 선택하여 사용하시기 바랍니다.
5. 밸브와 연결되는 표면의 거칠기는 0.8이 요구됩니다.
6. 상대편의 표면 조도는 0.01/100mm가 필요합니다.
