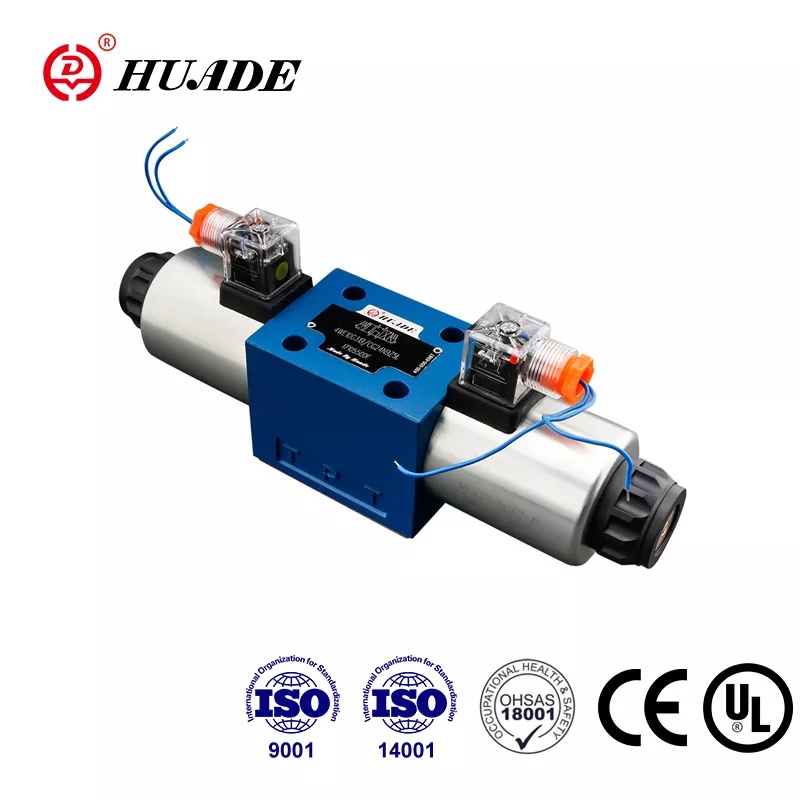

이 밸브는 우리 주변의 모든 곳에 있습니다. 굴삭기 파 발리 파운데이션, 창고 이동 상자 및 비행기 제어 시스템에서도 포크리프트 이동 상자에서 찾을 수 있습니다. 이러한 밸브가 없으면 중장비가 제어 할 수 없습니다.
이 밸브는 어떻게 작동합니까?
주요 부분
모든 유압 방향 제어 밸브에는 함께 작동하는 세 가지 주요 부품이 있습니다.
1. 밸브 본체
밸브 본체는 모든 일이 일어나는 집과 같습니다. 일반적으로 강철 또는 알루미늄과 같은 강한 재료로 만들어집니다. 내부에는 포트라고 불리는 조심스럽게 드릴 구멍이 있습니다. 이 포트에는 특별한 이름이 있습니다.
- P 포트 :가압 유체가 들어 오는 곳
- T 포트 :유체가 탱크로 돌아 오는 곳
- A 및 B 포트 :유체가 실린더 또는 모터를 이동하는 곳
2. 제어 요소
이것은 실제로 유체를 지시하는 움직이는 부분입니다. 두 가지 주요 유형이 있습니다.
스풀:더 넓은 섹션이있는 연필처럼 보이는 둥근 슬라이딩 조각. 앞뒤로 미끄러지면 유체의 다른 경로를 열고 닫습니다.
아가:병에 코르크처럼 작동하는 원뿔 모양의 조각. 닫을 때 매우 단단히 밀봉되지만 유체를 통과하도록 열 수 있습니다.
3. 액추에이터
이것이 제어 요소를 움직이는 것입니다. 일반적인 유형은 다음과 같습니다.
- 밸브를 안전한 위치로 밀어 넣는 스프링
- 전원이 나올 때 움직이는 솔레노이드 (전기 자석)
- 손 작동을위한 수동 레버
- 시스템 자체 압력을 사용하는 파일럿 제어
유체가 얼마나 흐르는 지
유압 실린더와 함께 간단한 예제를 사용합시다.
중립 위치 :밸브가 중간 위치에 있으면 실린더가 유지됩니다. 밸브 설계에 따라 유체가 차단되거나 탱크로 돌아갈 수 있습니다.
위치 확장 :밸브는 압력 포트 (P)를 포트 A에 연결하여 유체를 보내 실린더를 연장합니다. 동시에, 실린더의 다른 쪽에서 유체는 포트 B를 통해 탱크 (t)로 다시 흐릅니다.
포지션을 수축 :이제 밸브 스위치. 압력은 포트 B로 이동하여 실린더를 수축시키고 유체는 포트 A에서 탱크로 돌아갑니다.
유압 방향 제어 밸브의 유형
내부 디자인으로
스풀 밸브
이것들은 가장 일반적인 유형입니다. 스풀은 밸브 본체 내부로 미끄러 져 다른 흐름 경로를 만듭니다.
좋은 점 :
- 여러 위치로 복잡한 작업을 처리 할 수 있습니다
- 유체 흐름에 대한 저항이 낮습니다
- 다재다능하고 널리 사용됩니다
그렇게 좋지 않음 :
- 작은 간격으로 일부 유체는 내부적으로 누출 될 수 있습니다
- 유체가 더러워지면 갇힐 수 있습니다
포펫 밸브
이들은 좌석에 단단히 밀봉하는 원뿔 또는 볼 모양의 요소를 사용합니다.
좋은 점 :
- 거의 내부 누출이 없습니다
- 더러운 유체로 잘 작동합니다
- 무거운 짐을 잡는 데 좋습니다
그렇게 좋지 않음 :
- 간단한 온/오프 기능으로 제한됩니다
- 작동하려면 더 많은 힘이 필요합니다
그들이 어떻게 운영되는지에 의해
수동 밸브 :레버, 손잡이 또는 버튼을 사용하여 손으로 작동합니다. 간단하고 신뢰할 수 있지만 누군가가 그들을 운영하기 위해 있어야합니다.
솔레노이드 밸브 :전력을 사용하여 작동합니다. 이들은 자동화 시스템에 적합하며 컴퓨터에서 제어 할 수 있습니다.
파일럿 작동 밸브 :시스템의 자체 유압을 사용하여 메인 밸브를 이동하십시오. 이것은 작은 밸브를 사용하여 큰 밸브를 제어하는 것과 같습니다.
제어 정밀도로
온/오프 밸브 :완전히 개방되거나 완전히 닫힌 간단한 스위치. 라이트 스위치처럼 - 켜지거나 끄는 것입니다.
비례 밸브 :이들은 조명의 디머 스위치처럼 부분적으로 열 수 있습니다. 제어 신호를 더 많이 올릴수록 밸브가 더 많이 열립니다. 이것은 당신에게 부드러운 속도 제어를 제공합니다.
서보 밸브 :항공기 또는 정밀 제조 장비와 같이 매우 정확한 제어가 필요한 응용 분야에 사용되는 가장 정확한 유형.
중요한 기능 및 사양
센터 기능
스풀 밸브의 경우 중립 (중심) 위치에서 발생하는 일이 매우 중요합니다.
폐쇄 센터 :모든 포트가 차단됩니다. 이것은 실린더를 제자리에 고정 시키지만 펌프가 더 강하게 작동합니다.
오픈 센터 :압력 포트는 탱크에 연결됩니다. 이렇게하면 펌프에 압력없이 실행되도록하여 에너지를 절약하지만 실린더는 드리프트 할 수 있습니다.
탠덤 센터 :더 나은 하중 유지를 제공하면서 약간의 에너지를 절약하는 타협.
핵심 성능 숫자
- 압력 등급 :밸브가 안전하게 처리 할 수있는 압력의 양. 일반적으로 psi 또는 bar에서 측정됩니다.
- 유량 :분당 얼마나 많은 유체가 통과 할 수 있는지. 일반적으로 분당 갤런 (GPM) 또는 분당 리터로 측정됩니다.
- 응답 시간 :밸브가 제어 신호에 얼마나 빨리 반응하는지. 빠른 움직임이 필요한 응용 프로그램에 중요합니다.
- 압력 강하 :유체가 밸브를 통해 흐르면 얼마나 많은 압력이 손실되는지. 효율성이 낮습니다.
밸브 기호 및 표준
엔지니어는 특수 기호를 사용하여 유압 다이어그램으로 밸브를 표시합니다. 이 기호는 국제 표준 (ISO 1219)을 따르므로 전 세계 엔지니어가 이해할 수 있습니다.
밸브 기호는 다음과 같습니다.
- 각 위치를 나타내는 상자
- 흐름 경로를 보여주는 화살표
- 차단 된 경로를 보여주는 T- 마크가있는 라인
- 포트를 표시하는 문자 (p, t, a, b)
- 스프링과 솔레노이드의 기호
예를 들어, "4/3 밸브"는 4 개의 포트와 3 개의 위치를 의미합니다.
일반적인 응용 프로그램
건설 장비
굴삭기는 여러 방향 제어 밸브를 사용하여 붐, 팔, 버킷 및 트랙을 독립적으로 작동합니다. 연산자는 부드러운 제어를 위해 비례 밸브로 신호를 보내는 조이스틱을 사용합니다.
조작
어셈블리 라인은이 밸브를 사용하여 로봇 암, 프레스 및 컨베이어 시스템을 제어합니다. 솔레노이드 작동 밸브는 정확한 타이밍을 위해 컴퓨터 명령에 반응합니다.
농업
최신 트랙터는 비례 밸브 블록을 사용하여 쟁기 및 수확기와 같은 도구를 제어합니다. 일부 시스템은 자동화 된 현장 작업을 위해 GPS와 통합됩니다.
항공 우주
항공기는 비행 제어에 매우 안정적인 서보 밸브를 사용합니다. 이 밸브는 극한 조건에서도 완벽하게 작동해야합니다.
최고 제조업체
Bosch Rexroth :고급 전자 제품 및 모니터링 기능이있는 고품질 밸브로 유명합니다.
Parker Hannifin :기본 산업 밸브에서 특수 모바일 장비 밸브에 이르기까지 광범위한 범위를 제공합니다.
이튼 (Vickers) :힘든 조건에서 오래 지속되는 중부 밸브로 유명합니다.
Danfoss :모바일 유압 및 에너지 효율적인 시스템을 전문으로합니다.
Hydac :소형 카트리지 밸브와 맞춤형 매니 폴드 솔루션으로 유명합니다.
설치 및 유지 보수
오른쪽 밸브를 선택합니다
이러한 요소를 고려하십시오.
- 압력 및 흐름 요구 사항 : 시스템 요구 사항과 일치합니다
- 제어 유형 : 간단한 작업에 대한 ON/OFF, 가변 속도에 비례합니다.
- 환경 : 조건에 적합한 씰 및 코팅을 선택하십시오
- 안전 : 안전한 작동을 제공하는 센터 기능을 선택하십시오
일반적인 문제와 솔루션
밸브는 작동하지 않습니다.
- 솔레노이드 밸브에서 전기 연결을 점검하십시오
- 파일럿 작동 밸브의 적절한 유압을 확인하십시오
- 기계적 장애물을 찾으십시오
느리거나 불규칙한 작동 :
- 더러운 유압 유체를 청소하거나 교체하십시오
- 시스템에서 공기를 확인하십시오
- 마모 된 밸브 구성 요소를 검사하십시오
외부 누출 :
- 마모 된 물개와 개스킷을 교체하십시오
- 표면 평탄도를 점검하십시오
- 적절한 볼트 토크를 확인하십시오
모범 사례
설치:
- 설치 중에 모든 것을 깨끗하게 유지하십시오
- 적절한 개스킷과 밀봉 화합물을 사용하십시오
- 지정된 토크 값으로 볼트를 조입니다
작업:
- 저압으로 시작하여 기본 기능을 확인하십시오
- 시스템 온도 및 압력을 모니터링하십시오
- 적절한 여과로 유압 유체를 깨끗하게 유지하십시오
유지:
- 정기적으로 테스트 밸브 작동
- 일정에 따라 유압 유체를 변경하십시오
- 자세한 유지 보수 기록을 유지하십시오
미래의 트렌드
유압 밸브 산업은 계속 발전하고 있습니다.
스마트 밸브 :새로운 밸브에는 조건과 성능을보고 할 수있는 센서 및 전자 장치가 포함됩니다. 이것은 유지 보수가 필요한시기를 예측하는 데 도움이됩니다.
에너지 효율 :제조업체는 에너지를 낭비하는 밸브를 개발하여 운영 비용과 환경 영향을 줄이는 데 도움이됩니다.
완성:밸브는 점점 더 작아지고 다른 시스템 구성 요소와 통합되어 누출 지점과 설치 시간이 줄어 듭니다.
디지털 제어 :더 많은 밸브는 디지털 제어 시스템 및 사물 인터넷 (IoT) 네트워크와 함께 작동하도록 설계되었습니다.
유압 방향 제어 밸브는 최신 기계를 가능하게하는 필수 구성 요소입니다. 간단한 온/오프 밸브에서 정교한 서보 시스템에 이르기까지 이러한 장치는 전기 또는 기계적 신호를 제어 된 유압 전력으로 변환합니다.
이러한 밸브의 작동 방식, 다양한 유형 및이를 선택하고 유지 관리하는 방법을 이해하는 것은 유압 시스템을 사용하는 사람에게 중요합니다. 기술이 발전함에 따라 이러한 밸브는 더 똑똑하고 효율적이며 디지털 제어 시스템과 통합되고 있습니다.
중장비를 작동 시키거나 자동화 시스템 설계 또는 유압 기계를 유지하든 방향 제어 밸브에 대한 지식은보다 효과적이고 안전하게 작동하는 데 도움이됩니다.
애플리케이션에 적합한 밸브를 선택하고 올바르게 유지하면 안정적인 작동과 긴 서비스 수명을 보장 할 수 있습니다. 핵심은 시스템 요구 사항을 이해하고 적절한 밸브 기술과 일치시키는 것입니다.
의심스러운 경우 유압 시스템 전문가 또는 밸브 제조업체와 상담하십시오. 고유 한 응용 프로그램 요구에 대한 특정 지침을 제공하고 최적의 시스템 성능을 보장 할 수 있습니다.
