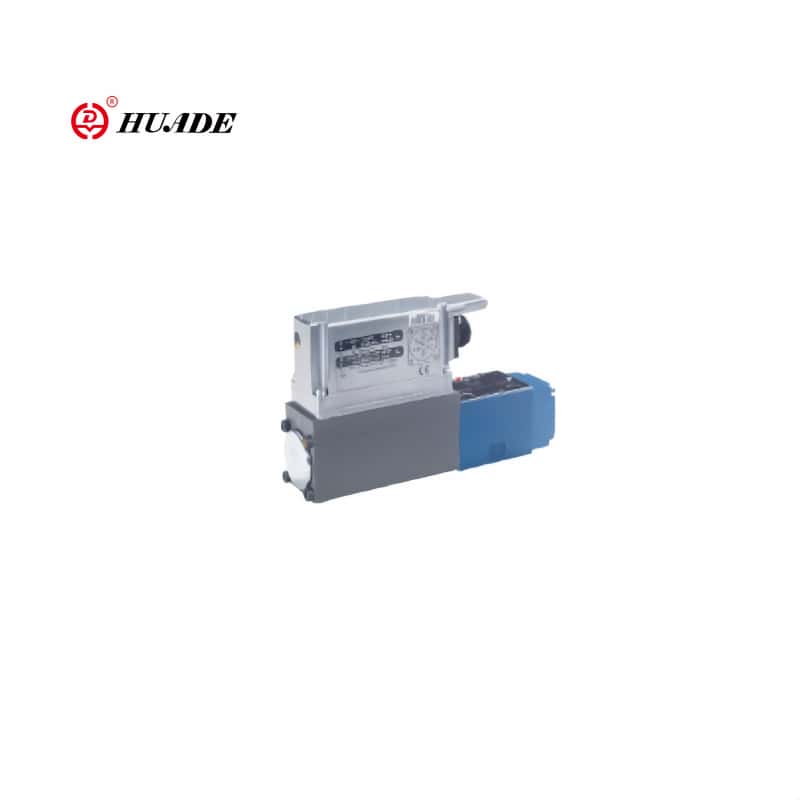

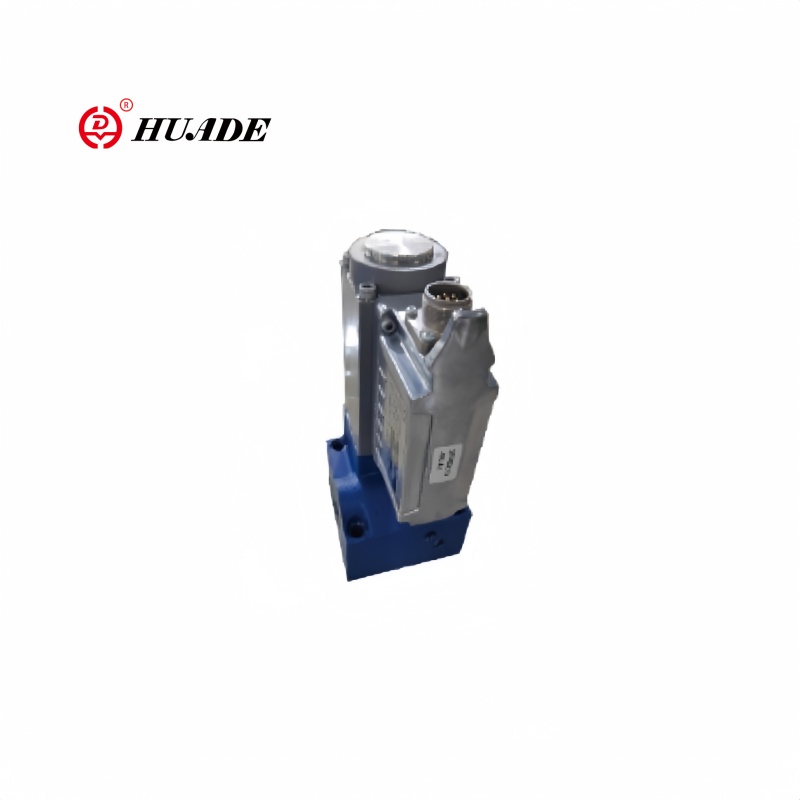

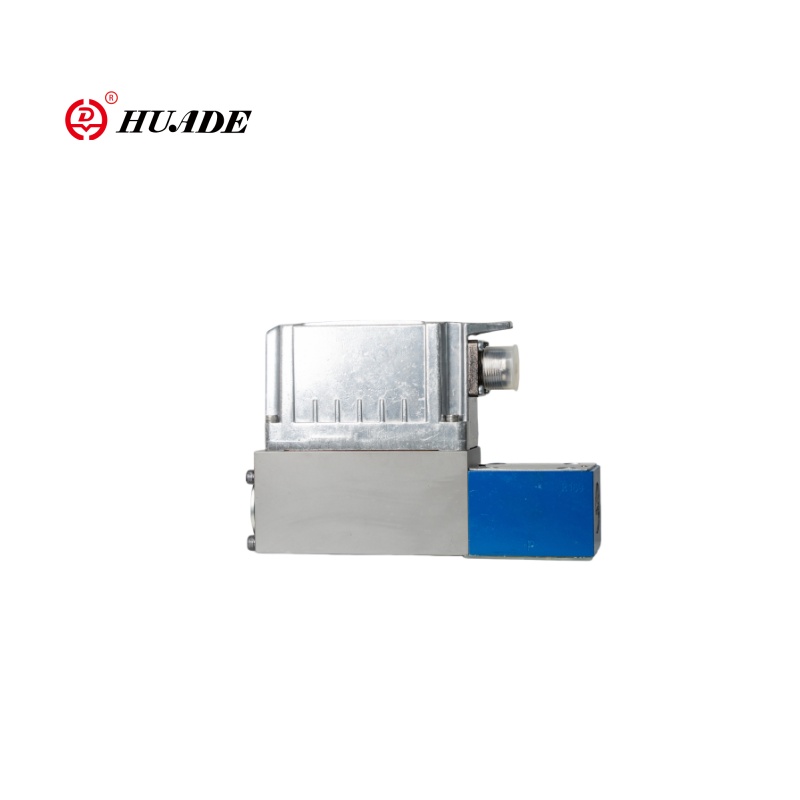

비례 흐름 제어 밸브 3freez-1x

비례 흐름 밸브 3FreeZ-1X는 고정식 유체 제어 성분이며, 일반적으로 정확한 흐름 조절 또는 흐름 비율 분포가 필요한 산업 자동화 시스템에서 사용됩니다. 밸브 3freez-1x는 전자적으로 제어되는 비례 조절기 (0-10V/4-20MA 신호 입력)입니다. 압력은 일반적으로 고압 유압 시스템에 적합한 315bar에 도달 할 수 있습니다. 비례 흐름 밸브 3Freez-1x 밸브는 PLC 및 DCS 시스템과 통합 될 수 있으며 MODBUS 및 기타 통신 프로토콜을 지원합니다. 비례 밸브 3freez-1x는 전기 신호의 비율을 통한 유속을 제어하고 액추에이터의 스티플 속도 조절을 실현하며 시스템의 응답 정확도를 향상시킵니다.

비례 흐름 제어 밸브의 제품 매개 변수 3freez-1x

비례 흐름 제어 밸브의 제품 기능 및 적용 3freez-1x

특징

▶ 직접 제어 된 유량 제어 밸브 NG6 및 NG10 온보드 전자 제품 및 유도 위치 트랜스 듀서

▶ 위치 제어, 최소 히스테리시스 <1 %, 기술 데이터를 참조하십시오.

▶ 3 방향 함수는 유압 포트가 할당되는 방식에 의해 결정됩니다 (잔류 흐름은 포트 P, 3 번째 길)를 통해 실행됩니다)

▶ 제어 된 솔레노이드 위치, 위치 변환기 및 온보드 전자 장치를 통해 조절 가능

▶ 서브 플레이트 부착의 경우 장착 구멍 구성 NG6에서 ISO4401-03-02-0-94, NG10 대 ISO 4401-05-04-0-94

▶ 카탈로그 시트에 따라 하위 플레이트, NG6의 경우 45053, NG10의 경우 45055 (별도로 주문)

▶ DIN 43563-AM6의 플러그인 커넥터, Catalog Sheet Re 08008 참조 (별도로 주문)

▶ 온보드 트리거 전자 제품에 대한 데이터

• CE, EMC 지침을 준수합니다

61000-6-2 : 2002-08

및 61000-6-3 : 2002-08

• UB = 24VVNOM DC

• 전기 연결 6P+PE

• 신호 작동

-Standard 0 ...+10V (A1)

• 밸브 곡선은 공장에서 교정되었습니다

애플리케이션:

비례 흐름 밸브 3freez-1x는 유압 시스템, 건축 기계, 사출 성형기, 다이 캐스 캐스팅 머신, 화학/공정 제어 등에 널리 사용됩니다. 폭발 방지 모델은 석유 및 천연 가스와 같은 위험한 지역의 자동화 장비에도 사용할 수 있습니다.

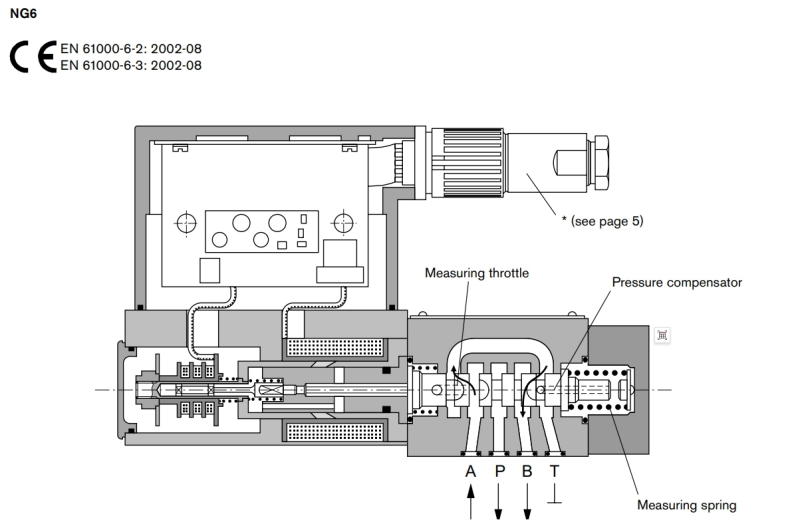

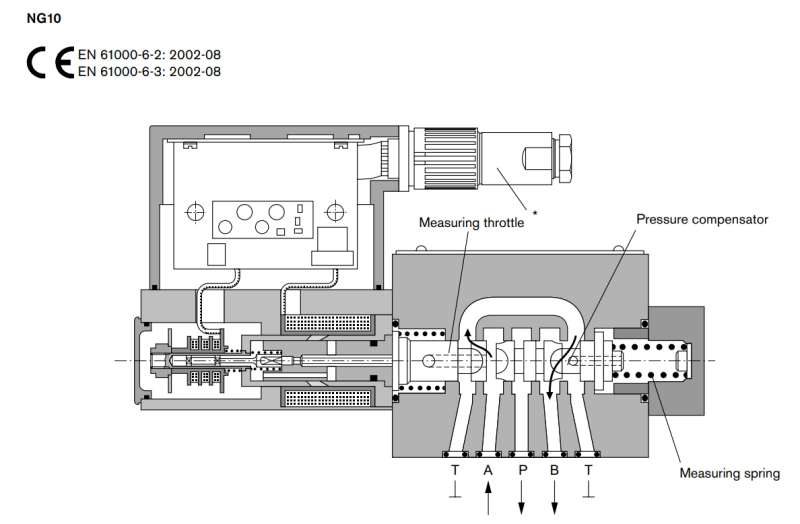

비례 흐름 제어 밸브의 기능 및 섹션 3freez-1x

일반적인

위치 제어 및 온보드 전자 장치를 갖는 3 형 비례 비례 흐름 제어 밸브는 공칭 크기 6 및 10으로 제공됩니다. 유도 위치 트랜스 듀서가있는 비례 솔레노이드를 통해 작동합니다. 히스테리시스는 <1 %입니다.

온보드 전자 장치는 공장에서 교정되어 빠른 응답 시간을 가능하게합니다. 밸브 본체의 설계는 잔류 흐름이 포트 P를 통과하는 것입니다.

기본 원리

B에서 오일 유량을 조정하려면 트리거 전자 장치에 설정 점이 설정됩니다. 이 설정 점에 기초하여, 전자 장치는 위치 변환기로부터 신호의 함수로서 솔레노이드 코일을 제어한다. 위치 제어는 히스테리시스가 매우 낮습니다. 밸브 개구부는 스풀의 계량 모서리에 의해 결정되며, 통합 압력 보정기는 압력 강하를 8 바 측정 스프링으로 비교합니다. 스프링 측정의 압력 보정기는 단순화 된 공식에 따라 스로틀 링 가장자리의 압력을 조절합니다 : "하중 압력 + 스프링 측정 힘". 이러한 방식으로, 미터링 가장자리에 대한 압력 강하는 일정한 수준으로 유지된다.
