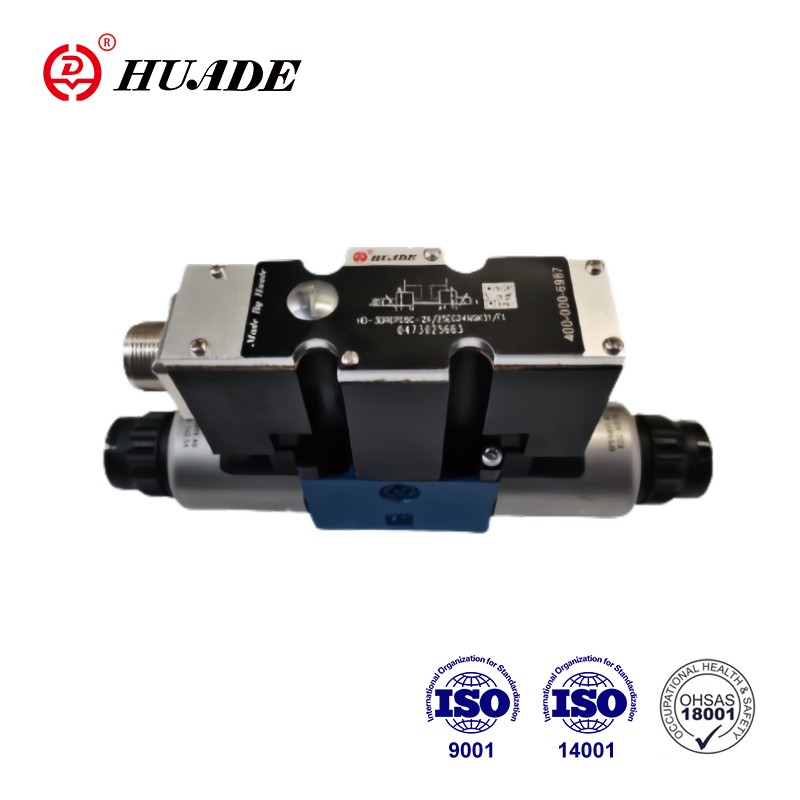

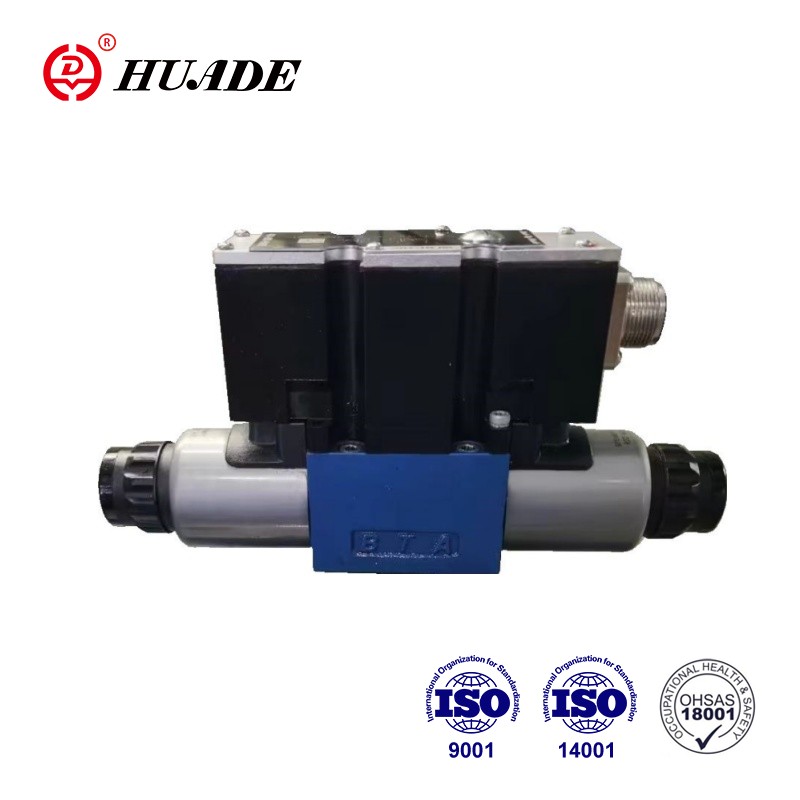

비례 감압 밸브 3DREPE6-2X와 비교하여 비례 감압 밸브 3DREPE6E-2X 밸브는 외관과 원리가 비슷하지만 차이점은 증폭기와 인터페이스 A1이 내장되어 있다는 것입니다. 솔레노이드는 통합 제어 전자 장치를 통해 선택적으로 제어됩니다. Huade의 3DREPE6E-2X 및 Rexroth는 동일한 품질 표준을 사용합니다. 성능은 Rexroth와 일치할 수 있습니다.
| 유압 | |||
| 밸브 종류 | HD-3DREP | HD-3DREPE | |
| 사용압력범위MPa | 포트 P | 압력 단계 1.6의 경우 2~10 | |
| 압력 단계 2.5의 경우 3~10 | |||
| 압력 단계 4.5의 경우 5~10 | |||
| 포트 T | 0~3 | ||
| 최대유량 L/min | 15(Δp=5MPa) | ||
| 필터 섬도(μm) | ≤20(바람직하게는 ≤10) | ||
| 히스테리시스(%) | ≤5 | ||
| 반복성 정확도(%) | ≤1 | ||
| 반응 민감도(%) | ≤0.5 | ||
| 압력 유체 | 미네랄 오일 또는 인산염 에스테르 | ||
| 점도 범위 mm2/에스 | 20~380 | ||
| 작동유 온도범위(℃) | -20~+80 | ||
| 무게(kg) | 2 | 2.2 | |
| 전기 같은 | |||
| 전기 데이터, 솔레노이드 | |||
| 밸브 종류 | HD-3DREP | HD-3DREPE | |
| 전압 유형 | DC | DC | |
| 공칭 전압(V) | 24 | ||
| 최대전류(A) | 1.5 | 2.5 | |
| 솔레노이드 코일 저항(Ω) | 20℃에서의 저온 값 | 4.8 | 2 |
| 최대 따뜻한 값 | 7.2 | 3 | |
| 의무 (%) | 100 | ||
| 코일 온도 ℃ | 최대 150 | ||
| 보호 | IP65 | ||
| 전기, 제어 전자 | |||
| 증폭기 | HD-VT-VSPA2-50-1X/T1(1램프 시간 포함) | 통합 제어 전자 장치 | |
| HD-VT-VSPA2-50-1X/T5(5 램프 시간 포함) | |||
| 공급 전압 | 공칭 전압 VDC | 24 | |
| 하한값 V | 19 | ||
| 상한값 V | 35 | ||
| 현재 소비 | 아이맥스 A | 1.8 | |
| 임펄스 전류 A | 4 | ||
특징:
▶ 압력 및 흐름 방향 제어를 위한 직접 제어 비례 밸브
▶중앙 나사산과 탈착식 코일이 있는 비례 솔레노이드를 통해 작동
▶핸드 오버라이드, 옵션
▶스프링 중심 제어 스풀
▶전자 장치가 통합된 HD-3DREPE 유형, 인터페이스 A1
▶HD-3DREP 유형의 외부 제어 전자 장치:
▶아날로그 앰프 유형 HD-VT-VSPA2-50-1X/...Eurocard 형식
▶디지털 앰프 유형 HD-VT-VSPD-1-1X/. ..유로카드 형식
▶모듈형 디자인의 전기 증폭기 타입 HD-VT-11118
▶ 단일 소스의 밸브 및 비례 제어 전자 장치
애플리케이션:
비례 감압 밸브 3DREP6E-2X는 공작 기계, 경공업, 야금 등 다양한 산업 분야의 유압 시스템 자동 제어에 널리 사용됩니다.
3방향 감압 밸브 타입 3DREP6-2X...는 비례 솔레노이드에 의해 직접 작동됩니다. 전기 입력 신호를 비례 압력 출력 신호로 변환합니다. 비례 솔레노이드는 중앙 나사산과 탈착식 코일이 있는 제어 가능한 습식 핀 DC 솔레노이드입니다. 솔레노이드는 선택적으로 외부 제어 전자 장치(유형 3DREP-2X) 또는 통합 제어 전자 장치(유형 3DREPE-2X)를 통해 제어됩니다.
밸브는 주로 솔레노이드(5 및 6), 하우징(1), 압력 측정 스풀(3 및 4)이 있는 제어 스풀(2) 및 옵션 통합 밸브 전자 장치(7)로 구성됩니다.
솔레노이드(5 및 6)의 전원이 차단되면 제어 스풀(2)은 압축 스프링에 의해 중앙 위치에 고정됩니다. 솔레노이드 중 하나에 전원이 공급되면 제어 스풀(2)이 직접 작동됩니다.
예: 솔레노이드(5)에 전원을 공급하면 압력 측정 스풀(3)과 제어 스풀(2)이 전기 입력 신호에 비례하여 오른쪽으로 이동합니다. P에서 B로, A에서 T로의 연결은 점진적 흐름 특성을 지닌 오리피스 형태 단면을 통해 이루어집니다.
솔레노이드(5)의 전원 차단: 제어 스풀(2)은 압축 스프링에 의해 중앙 위치로 돌아갑니다. 중간 위치에서는 T에 대한 연결 A와 B가 열리므로 작동유가 탱크로 자유롭게 흐를 수 있습니다. 선택적 핸드 오버라이드(9 또는 10)를 사용하면 솔레노이드에 전원을 공급하지 않고도 제어 스풀(2)을 이동할 수 있습니다.
이 2위치 밸브 버전의 기능은 기본적으로 3위치 밸브의 기능과 동일합니다.
그러나 2위치 밸브에는 솔레노이드 5 또는 6만 장착됩니다. 두 번째 솔레노이드 대신 플러그(11)가 장착됩니다.
비례 비례 감압 밸브 3DREP6E-2X 기호
다른 비례 밸브와 함께 사용됩니다.
조합 밸브의 패키지
