유압 시스템에 안정적인 부하 유지와 누출 없는 격리가 필요한 경우 엔지니어는 Bosch Rexroth의 체크 밸브 샌드위치 플레이트 Z2S 6을 선택하는 경우가 많습니다. 이 파일럿 작동식 밸브는 2013년부터 산업용 유압장치에서 신뢰받는 구성 요소로 자리해 왔으며, 다양한 응용 분야에서 간단한 설치와 신뢰할 수 있는 성능을 제공합니다.
Z2S 6 체크 밸브 샌드위치 플레이트는 수직 스택의 유압 구성 요소 사이에 맞도록 설계되어 공간을 절약하는 동시에 필수 흐름 제어 기능을 제공합니다. 파일럿 압력 신호가 해제될 때까지 역류를 차단하면서 한 방향으로의 자유 흐름을 허용합니다. 이 간단하면서도 효과적인 메커니즘은 체크 밸브 샌드위치 플레이트 Z2S 6을 유휴 기간 동안 부하가 고정된 상태로 유지되어야 하는 시스템에서 특히 유용하게 만듭니다.
Z2S 6 디자인 이해
체크 밸브 샌드위치 플레이트 Z2S 6은 유압 용어로 크기 6이라고도 알려진 NG6 크기 표준을 따릅니다. 이러한 표준화는 DIN 24340, ISO 4401-03-02-0-05 및 NFPA T3.5.1 R2-2002 D03에 지정된 장착 패턴과 일치함을 의미합니다. 엔지니어들은 밸브가 전 세계의 기존 유압 시스템과 원활하게 통합될 수 있기 때문에 이러한 호환성을 높이 평가합니다.
Z2S 6 체크 밸브 샌드위치 플레이트의 기본 작동에는 스프링 장착 피스톤과 스풀 메커니즘이 포함됩니다. 유체는 장비 측(포트 A1 또는 B1)에서 매니폴드 측(포트 A2 또는 B2)으로 자유롭게 흐릅니다. 압력이 방향을 바꾸려고 하면 밸브가 누출 없이 단단히 닫힙니다. 차단된 밸브를 열려면 지정된 제어 포트에 파일럿 압력이 필요하며, 이는 내부 구성 요소를 기계적으로 이동시켜 역류를 허용합니다.
Bosch Rexroth는 여러 구성의 체크 밸브 샌드위치 플레이트 Z2S 6을 제공합니다. 표준 버전은 A 및 B 채널을 모두 차단합니다. 단일 채널 변형(Z2S 6 A 또는 Z2S 6 B)은 하나의 포트만 절연하므로 설계자에게 회로 설계에 더 많은 유연성을 제공합니다. 밸브 본체의 두께는 표준 구성에서 약 11mm이지만 사전 개방 기능이 있는 특수 버전은 21.5mm까지 확장됩니다.
중요한 기술 사양
체크 밸브 샌드위치 플레이트 Z2S 6은 광유 기반 유압유와 함께 사용할 경우 최대 315bar(4,568psi)의 압력을 처리합니다. 유량은 분당 60리터에 달하며 대부분의 산업 응용 분야에 적합합니다. 이 숫자는 유압 구성품의 표준 기준 조건인 40°C에서 HLP 46 오일을 사용하여 테스트한 성능을 나타냅니다.
크래킹 압력은 자유 흐름을 위해 밸브를 여는 데 필요한 힘입니다. Z2S 6 체크 밸브 샌드위치 플레이트는 1.5bar, 3bar 또는 6bar의 세 가지 크래킹 압력 옵션으로 제공됩니다. 크래킹 압력이 낮을수록 더 민감한 반응을 제공하고, 설정이 높을수록 시스템 진동에 대해 더 견고한 폐쇄를 제공합니다. 선택은 특정 회로 요구 사항과 유압 부하의 특성에 따라 달라집니다.
온도 허용 오차는 씰 재질에 따라 다릅니다. 표준 NBR 씰은 -30°C ~ +80°C에서 작동하며 대부분의 산업 환경에 적용됩니다. 고온 또는 공격적인 유체와 관련된 응용 분야의 경우 FKM 씰은 동일한 상한을 유지하면서 하한을 -20°C까지 확장합니다. 체크 밸브 샌드위치 플레이트 Z2S 6은 또한 생분해성 유압 유체(HETG 및 HEES 유형)와 내화성 유체를 수용하지만, 수성 HFC 유체에는 210bar의 압력 제한이 필요합니다.
유체 점도 범위는 밸브 작동에 영향을 주지 않고 2.8~500mm²/s입니다. 이 넓은 범위는 유압 오일이 열로 인해 묽어지거나 저온 시동 조건으로 인해 두꺼워지든 체크 밸브 샌드위치 플레이트 Z2S 6이 제대로 작동한다는 것을 의미합니다. 밸브는 전체 점도 스펙트럼에 걸쳐 밀봉 무결성을 유지합니다.
Z2S 6 체크 밸브 샌드위치 플레이트의 장점
프레스 기계는 부하 드리프트를 방지하기 위해 체크 밸브 샌드위치 플레이트 Z2S 6에 크게 의존합니다. 프레스가 사이클 사이에 재료를 보유할 때 실린더가 움직이면 공작물이 손상될 수 있습니다. Z2S 6의 누출 제로 차단 기능은 장시간의 일시 정지 중에도 작업자가 램을 배치한 위치에 정확하게 유지합니다. 이러한 신뢰성 덕분에 위치를 유지하고 에너지를 절약하며 열 발생을 줄이기 위해 일정한 펌프 압력이 필요하지 않습니다.
리프팅 장비도 비슷한 문제를 안고 있습니다. 하중을 지지하는 유압 리프트는 내부 누출로 인해 점진적인 하강을 견딜 수 없습니다. 체크 밸브 샌드위치 플레이트 Z2S 6은 리프트 실린더를 완전히 격리하여 작업자가 의도적으로 부하를 낮출 때까지 부하가 높은 상태로 유지되도록 합니다. 이 안전 기능은 사람들이 높은 플랫폼이나 차량 아래에서 작업하는 응용 분야에서 특히 중요합니다.
자동화된 생산 라인은 Z2S 6 체크 밸브 샌드위치 플레이트의 컴팩트한 설계로 이점을 얻습니다. 현대 자동화에는 종종 좁은 공간 내에서 조정된 순서로 작동하는 많은 액추에이터가 필요합니다. 샌드위치 플레이트 설계를 통해 여러 밸브를 단일 매니폴드에 수직으로 쌓을 수 있으므로 각 회로의 전체 기능을 유지하면서 설치 공간을 최소화할 수 있습니다. 이러한 공간 효율성은 더욱 컴팩트한 기계 설계로 직접적으로 이어집니다.
체크 밸브 샌드위치 플레이트 Z2S 6의 사전 개방형 버전은 고사이클 응용 분야의 특정 문제를 해결합니다. 차단된 밸브가 전체 시스템 압력 하에서 갑자기 해제되면 급격한 흐름 변화로 인해 유압 충격이 발생합니다. SO55 및 SO150 버전에는 완전 개방 전에 트랩된 압력을 점진적으로 줄이는 사전 개방 회로가 통합되어 있습니다. 이러한 부드러운 전환은 소음을 줄이고, 부품 마모를 최소화하며, 시작-정지 주기가 빈번한 애플리케이션에서 시스템 수명을 연장합니다.
설치 고려 사항
체크 밸브 샌드위치 플레이트 Z2S 6을 장착하려면 표면 평탄도에 주의해야 합니다. 매니폴드 또는 베이스 플레이트의 결합 표면은 Ra 0.01/100mm 이상의 거칠기를 달성해야 합니다. 이렇게 매끄러운 마감으로 인해 장착 볼트를 과도하게 조이지 않고도 적절한 밀봉이 보장됩니다. 대부분의 제조업체는 북미용으로 M5 소켓 헤드 캡 나사(ISO 4762) 또는 10-24 UNC 나사산을 지정합니다.
볼트 토크는 스택의 구성 요소 수에 따라 달라집니다. 간단한 2층 어셈블리는 여러 밸브가 있는 복잡한 매니폴드보다 낮은 토크를 사용합니다. Bosch Rexroth는 문서에 토크 표를 제공하지만 M5 나사의 일반적인 값은 5~7Nm입니다. 핵심은 십자형 패턴으로 균일하게 조여 조임력을 밀봉 표면 전체에 고르게 분산시키는 것입니다.
체크 밸브 샌드위치 플레이트 Z2S 6은 어떤 방향으로도 설치할 수 있지만 수직 적층이 가장 일반적입니다. 기계 레이아웃에 필요한 경우 수평 또는 각도 장착이 잘 작동합니다. 장착 표면이 적절하게 지지되고 포팅 연결이 유압 라인과 정렬되는지 확인하십시오. 밸브의 내부 설계는 중력에 의존하지 않으므로 위치에 관계없이 성능이 일관되게 유지됩니다.
유압 회로 설계자는 설치를 계획할 때 파일럿 제어 요구 사항을 고려해야 합니다. 표준 Z2S 6 버전은 차단된 포트 자체의 내부 파일럿 압력을 사용합니다. SO40과 같은 특수 변형에는 독립적인 파일럿 신호를 위한 외부 G1/4 제어 포트가 추가됩니다. SO60 버전은 파일럿 압력을 탱크 포트로 배출하므로 차단된 압력이 다른 구성 요소에 영향을 주지 않아야 하는 회로에 도움이 됩니다. 이러한 제어 옵션을 이해하면 특정 응용 분야에 적합한 체크 밸브 샌드위치 플레이트 Z2S 6 변형을 선택하는 데 도움이 됩니다.
유지 관리 및 문제 해결
체크 밸브 샌드위치 플레이트 Z2S 6은 정상적인 작동 조건에서 최소한의 유지 관리가 필요합니다. 12~24개월마다 정기 검사를 실시하여 시스템 오류가 발생하기 전에 잠재적인 문제를 찾아냅니다. 장착 표면 주변의 외부 누출을 확인하고 파일럿 제어 라인이 방해받지 않는지 확인하십시오. 오염은 모든 유압 밸브의 주요 적이므로 ISO 4406 클래스 20/18/15에 따라 적절한 유체 청결도를 유지하면 Z2S 6 체크 밸브 샌드위치 플레이트가 조기 마모되는 것을 방지할 수 있습니다.
밸브가 해제될 때 시스템에 과도한 전환 충격이 가해지는 경우 사전 개방 버전으로 업그레이드하는 것이 좋습니다. SO55 변형은 적당한 쿠셔닝을 제공하는 반면, SO150은 보다 점진적인 압력 감소를 제공합니다. 이러한 수정을 통해 소음 불만이 제거되고 주요 회로 재설계 없이 연결된 구성 요소에 대한 스트레스가 줄어드는 경우가 많습니다.
체크 밸브 샌드위치 플레이트 Z2S 6을 통과하는 누출은 일반적으로 밀봉 표면의 오염 손상을 나타냅니다. 고체 입자가 부드러운 밀봉재에 박혀 있거나 금속 시트 표면이 긁힐 수 있습니다. 분해하고 청소하면 기능이 복원되는 경우도 있지만 이러한 구성 요소의 가격이 상대적으로 저렴하기 때문에 교체하는 것이 더 경제적인 경우가 많습니다. 씰을 교체할 때 올바른 장착과 재료 호환성을 보장하려면 항상 밸브 모델 번호에 지정된 정품 Bosch Rexroth 부품을 사용하십시오.
파일럿 제어 실패는 차단된 흐름을 해제할 수 없는 것으로 나타납니다. 이 문제는 일반적으로 작은 파일럿 통로를 막고 있는 잔해물이나 잘못된 파일럿 압력 공급으로 인해 발생합니다. 체크 밸브 샌드위치 플레이트 Z2S 6에는 크래킹 압력과 갇힌 부하 압력을 모두 극복하기 위해 적절한 파일럿 압력이 필요합니다. 파일럿 소스가 안정적인 작동을 위해 충분한 흐름과 압력을 제공하는지 확인하십시오. 파일럿 라인이 긴 시스템에서는 빠른 응답을 제공하기 위해 파일럿 누산기를 추가하는 것을 고려하십시오.
체크 밸브 샌드위치 플레이트 Z2S 6 구매
체크 밸브 샌드위치 플레이트 Z2S 6의 가격은 구성 및 구매처에 따라 다릅니다. R900347495와 같은 표준 모델의 범위는 일반적으로 미화 150달러에서 300달러 사이입니다. 사전 개봉 버전과 특수 밀봉 재료가 기본 비용에 추가됩니다. 공인 대리점은 공장 보증 및 기술 지원과 함께 정품 Bosch Rexroth 구성품을 제공합니다.
Bosch Rexroth의 공식 매장은 가장 포괄적인 선택과 직접적인 제조업체 지원을 제공합니다. 해당 웹사이트에는 Z2S 6 체크 밸브 샌드위치 플레이트에 대한 자세한 사양, CAD 모델 및 호환성 정보가 포함되어 있습니다. 엔지니어들은 압력 흐름 곡선과 치수 도면이 포함된 다운로드 가능한 기술 문서를 높이 평가합니다.
지역 유통업체는 더 빠른 배송을 위해 현지 재고를 유지하는 경우가 많습니다. [BuyRexroth.com](http://buyrexroth.com/)은 온라인 구매자에게 공통 구성에 대한 경쟁력 있는 가격과 빠른 배송을 제공합니다. Leader Hydraulics는 현지 재고와 지원을 통해 아시아 시장에 중점을 두고 있습니다. 태국의 PHA-Auto는 동남아시아 설치에 대한 지역 전문 지식을 제공합니다. 이러한 유통업체는 체크 밸브 샌드위치 플레이트 Z2S 6을 철저히 이해하고 있으며 특정 응용 분야에 적합한 변형을 추천할 수 있습니다.
대량 구매는 대부분의 공급업체에서 대량 구매 할인을 받을 수 있습니다. 생산에 여러 개의 Z2S 6 체크 밸브 샌드위치 플레이트 장치가 필요한 경우 총 요구 사항에 대한 견적을 요청하면 개별적으로 주문하는 것보다 더 나은 가격이 표시되는 경우가 많습니다. 일부 유통업체에서는 밸브를 장착 하드웨어 및 씰과 함께 할인된 패키지 가격으로 번들로 제공하기도 합니다.
일반적인 대안은 더 낮은 가격대에 존재하며 때로는 100달러 미만으로 나타나기도 합니다. 이러한 복제 제품은 물리적으로 장착 패턴에 맞을 수 있지만 재료 품질과 제조 허용 오차는 Rexroth 표준에 미치지 못하는 경우가 많습니다. 중요하지 않은 애플리케이션이나 임시 테스트의 경우 저렴한 대안으로 충분할 수 있습니다. 그러나 신뢰할 수 있는 장기 성능이 필요한 시스템은 정품 체크 밸브 샌드위치 플레이트 Z2S 6 구성 요소에 대한 투자를 정당화합니다.
주문 코드 설명
Bosch Rexroth의 주문 코드를 이해하면 필요한 체크 밸브 샌드위치 플레이트 Z2S 6 변형을 정확하게 지정하는 데 도움이 됩니다. 형식은 다음 패턴을 따릅니다: Z2S 6 [차단 구성] [균열 압력] 6X [표면 처리] [씰 재질] [위치 지정 기능] [특수 옵션].
차단 구성에 따라 밸브가 격리하는 포트가 결정됩니다. 문자가 없는 대시는 A 및 B 채널 모두 차단을 의미합니다. 문자 A는 A 채널만 차단하고 B 채널은 자유롭게 흐른다는 의미입니다. 문자 B는 이 배열을 뒤집습니다. 이러한 유연성을 통해 회로 설계자는 동일한 매니폴드의 다른 포트에 영향을 주지 않고 특정 액추에이터 포트를 격리할 수 있습니다.
크래킹 압력 코드는 간단한 숫자입니다. 1은 1.5bar, 2는 3bar, 3은 6bar입니다. 이 선택은 자유 흐름이 시작되기 전에 형성되는 압력의 양에 영향을 미칩니다. 6X 지정은 모든 표준 체크 밸브 샌드위치 플레이트 Z2S 6 모델에 대해 일정하게 유지되는 크기 6 구성 요소 시리즈를 나타냅니다.
열악한 환경에서도 부식에 저항하는 부동태화 스테인리스 표면의 표면 처리는 J50으로 나타납니다. 표준 버전에는 이 코드가 생략되어 있습니다. 씰 재질은 필요할 때 FKM의 경우 V로 표시됩니다. 그렇지 않으면 표준 NBR 씰이 이해됩니다. 위치 지정 옵션에는 구멍 위치 지정용 /60, 구멍 위치 지정용 /62 및 맞춤핀이 포함됩니다. 핀은 부품 번호 R900005694를 사용하여 별도로 주문해야 합니다.
특수 기능 코드는 고급 기능을 나타냅니다. SO40은 독립적인 파일럿 신호를 위한 외부 G1/4 제어 포트를 추가합니다. SO55 및 SO150은 서로 다른 타이밍 특성을 가진 사전 개방 회로를 활성화합니다. SO60은 파일럿 배수를 탱크 포트로 연결합니다. 체크 밸브 샌드위치 플레이트 Z2S 6의 이러한 특수 변형은 표준 모델이 수용할 수 없는 특정 회로 요구 사항을 해결합니다.
대안 비교
다른 제조업체에서는 Z2S 6 체크 밸브 샌드위치 플레이트와 경쟁하는 유압 체크 밸브를 생산합니다. Parker의 D1VW 시리즈는 카트리지 스타일 구성과 유사한 기능을 제공합니다. 이 밸브는 약간 더 높은 압력(350bar)과 유량(80l/min)을 처리하며 이는 중부하 작업에 중요합니다. 그러나 카트리지 설계에는 Z2S 6을 매우 다양하게 만드는 샌드위치 플레이트 형식과 비교하여 다른 매니폴드 준비가 필요합니다.
Eaton은 Z2S 6 기능에 맞는 PVQ 체크 밸브를 다소 저렴한 비용으로 제공합니다. 압력 등급은 약 50l/min의 유량으로 345bar에 도달합니다. 약간 감소된 유량으로 충분한 응용 분야의 경우 Eaton 밸브가 실행 가능한 대안을 제시합니다. 체크 밸브 샌드위치 플레이트 Z2S 6은 특히 Rexroth의 글로벌 입지가 소싱 및 지원을 단순화하는 국제 프로젝트에서 가용성 및 문서화 측면에서 이점을 유지합니다.

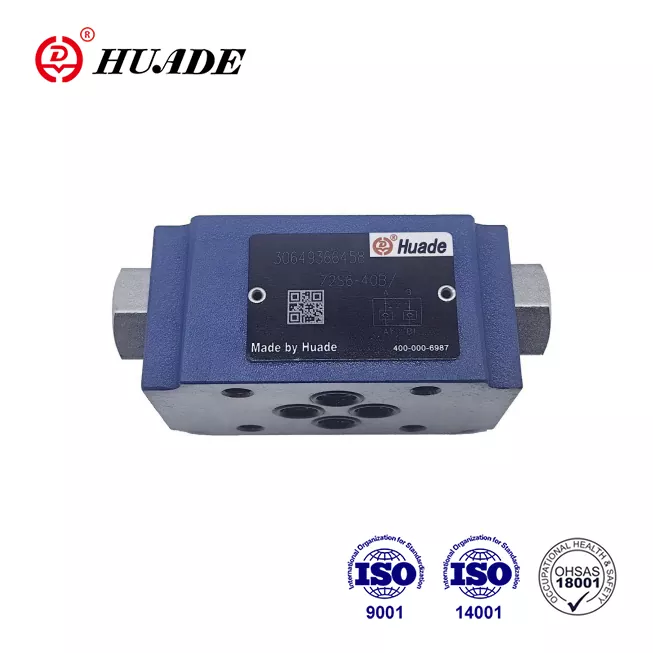

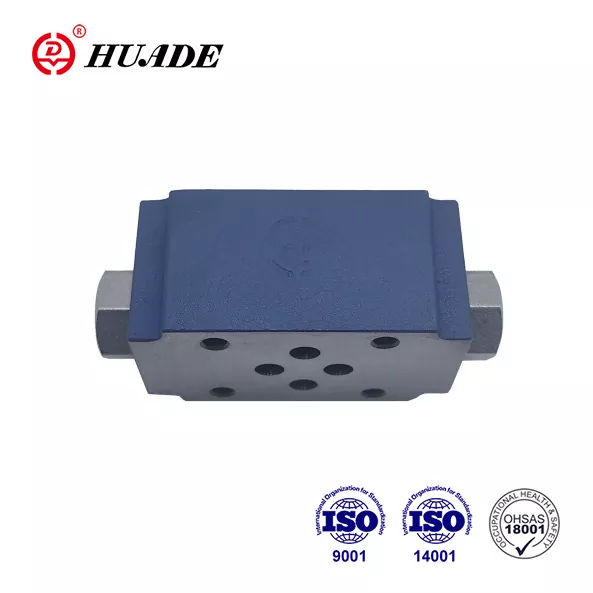

일반 복제 밸브는 100달러 미만의 가격으로 구매자를 유혹하며, 때로는 50달러까지 내려갑니다. 이 제품은 NG6 장착 패턴에 물리적으로 적합하므로 Z2S 6 체크 밸브 샌드위치 플레이트용으로 설계된 시스템과 기계적으로 호환됩니다. 그러나 재료 품질과 정밀 제조는 신뢰성과 수명에 직접적인 영향을 미칩니다. 복제 밸브는 내부 누출이 더 높고 크래킹 압력이 일관되지 않으며 서비스 수명이 더 짧은 경우가 많습니다. 테스트, 프로토타입 제작 또는 중요하지 않은 백업 애플리케이션에 적합하지만 프로덕션 시스템은 정품 구성 요소의 이점을 얻습니다.
체크 밸브 샌드위치 플레이트 Z2S 6은 다른 밸브, 펌프 및 제어 장치가 동일한 제조업체에서 생산되는 통합 Bosch Rexroth 시스템에서 두드러집니다. 구성 요소 호환성이 보장되고 문서가 포괄적이며 기술 지원이 전체 시스템을 이해합니다. 이러한 생태계의 이점은 전문적인 유압 설비를 구축할 때 작은 가격 차이보다 더 큰 경우가 많습니다.
실제 성능
산업 사용자들은 다양한 응용 분야에서 체크 밸브 샌드위치 플레이트 Z2S 6의 안정적인 작동을 일관되게 보고하고 있습니다. CNC 기계 제작자는 이러한 밸브를 공구 클램핑 및 부품 위치 제어를 제어하는 유압 회로에 통합합니다. 제로 드리프트 특성은 사이클이 정지되는 동안 가공 정확도가 저하되지 않도록 보장합니다. 24시간 운영되는 기계 공장에서는 개입을 최소화하면서 일관된 성능을 특히 중요하게 생각합니다.
건설 장비 제조업체는 안정 장치 회로 및 붐 위치 지정 시스템에 Z2S 6 변형을 지정합니다. 이동식 유압장치는 진동, 극한 온도, 오염 노출 등 까다로운 조건에 직면해 있습니다. 체크 밸브 샌드위치 플레이트 Z2S 6은 공간이 제한된 모바일 애플리케이션에 필수적인 작은 크기를 유지하면서 이러한 요구 사항을 충족합니다. 내화성 유체 호환성은 안전 규정이 HFC 유압 유체를 요구하는 지하 광산 장비로 사용을 확장합니다.
자동화된 조립 라인은 사전 개방형 Z2S 6 변형의 가치를 보여줍니다. 분당 여러 번 순환하는 시스템은 각 전환 중에 상당한 유압 충격을 발생시킵니다. 엔지니어들은 표준 체크 밸브 샌드위치 플레이트 Z2S 6 장치를 SO55 사전 개방형 버전으로 개조한 후 눈에 띄게 소음이 감소하고 작동이 더 원활해졌다고 보고했습니다. 이 업그레이드는 회로 전반에 걸쳐 스트레스 스파이크를 줄여 연결된 구성 요소의 서비스 수명을 연장하는 경우가 많습니다.
산업 플랜트의 유압 동력 장치는 Z2S 6 밸브를 사용하여 어큐뮬레이터 뱅크를 격리하고 독립적인 압력 구역을 만듭니다. 컴팩트한 샌드위치 설계를 통해 더 크고 덜 표준화된 구성 요소에는 실용적이지 않은 복잡한 매니폴드 조립이 가능합니다. 유지 관리 기술자는 인접한 구성 요소를 방해하지 않고 개별 체크 밸브 샌드위치 플레이트 Z2S 6 장치를 교체할 수 있는 이러한 설치의 모듈식 특성을 높이 평가합니다.
기술 리소스 및 지원
Bosch Rexroth는 온라인 포털을 통해 체크 밸브 샌드위치 플레이트 Z2S 6에 대한 광범위한 문서를 제공합니다. 기본 참조 문서인 RE 21548에는 전체 사양, 성능 곡선 및 치수 도면이 포함되어 있습니다. 이 PDF는 무료로 다운로드할 수 있으므로 전 세계 엔지니어가 유압 시스템을 설계할 때 정확한 정보에 액세스할 수 있습니다.
다양한 형식의 CAD 모델은 디지털 설계 워크플로를 지원합니다. STEP 및 IGES 파일은 일반적인 기계 설계 소프트웨어로 직접 가져오므로 적절한 간격 검사 및 유압 라인 라우팅이 가능합니다. 이 모델은 체크 밸브 샌드위치 플레이트 Z2S 6의 정확한 치수를 반영하므로 추측을 없애고 물리적 설치 중에 나타날 수 있는 설계 오류를 줄입니다.
Bosch Rexroth의 기술 지원은 특정 응용 분야 관련 질문을 해결하는 데 도움이 됩니다. 엔지니어는 비정상적인 작동 조건에 대해 최적의 Z2S 6 변형을 권장하거나 기존 설치의 성능 문제를 해결하는 데 도움을 줄 수 있습니다. 지역 사무소는 현지 유체 표준 및 환경 요구 사항에 대한 친숙도를 유지하여 유압 실무의 지역적 변화를 고려한 조언을 보장합니다.
유통업체 기술 직원은 체크 밸브 샌드위치 플레이트 Z2S 6에 대한 최전선 지원을 제공하는 경우가 많습니다. 많은 유통업체는 제품과 일반적인 적용 문제를 모두 이해하는 숙련된 유압 기술자를 고용합니다. 이러한 현지 전문 지식은 초기 시스템 시운전이나 복잡한 회로의 예상치 못한 동작을 진단할 때 특히 유용할 수 있습니다.
온라인 커뮤니티와 포럼에서는 Z2S 6을 포함한 유압 구성 요소에 대한 실제 경험에 대해 논의합니다. 이러한 대화에서는 일반적인 문제에 대한 실제 솔루션을 공개하고 때로는 숙련된 사용자의 문서화되지 않은 팁을 강조합니다. 비공식 소스가 공식 문서를 대체해서는 안 되지만 체크 밸브 샌드위치 플레이트 Z2S 6이 다양한 산업 및 응용 분야에서 어떻게 작동하는지에 대한 유용한 컨텍스트를 제공합니다.
올바른 선택
적절한 체크 밸브 샌드위치 플레이트 Z2S 6 변형을 선택하는 것은 시스템 요구 사항을 이해하는 것부터 시작됩니다. 회로에 발생하는 최대 압력을 계산하고 광유의 경우 315bar 등급, 수성 유체의 경우 210bar 등급 이내로 유지되는지 확인합니다. 예상 유량을 측정하여 60l/min 미만으로 유지되는지 확인합니다. 이러한 기본 점검을 통해 밸브가 성능 저하 없이 작동 조건을 처리할 수 있는지 확인합니다.
귀하의 애플리케이션이 사전 개방 기능의 이점을 누릴 수 있는지 고려하십시오. 빈번한 사이클링, 민감한 부하 또는 소음 문제가 있는 시스템은 종종 SO55 또는 SO150 변형의 적당한 추가 비용을 정당화합니다. 더 부드러운 전환이 제공되면 전체 유압 시스템에 대한 스트레스가 줄어들어 잠재적으로 다른 구성 요소의 고장을 예방할 수 있습니다. 빈번하지 않은 해제로 장기간 부하를 유지하는 응용 분야의 경우 표준 체크 밸브 샌드위치 플레이트 Z2S 6 모델이 완벽하게 작동합니다.
씰 재료 선택은 작동유 및 온도 환경에 따라 달라집니다. 표준 NBR 씰은 -30°C ~ +80°C 범위 내에서 기존의 미네랄 오일과 대부분의 생분해성 유체를 수용합니다. 귀하의 응용 분야에 더 높은 온도, 공격적인 유체 또는 추운 환경에 자주 노출되는 경우 FKM 씰은 더 나은 내구성을 제공합니다. V 명칭이 있는 체크 밸브 샌드위치 플레이트 Z2S 6에는 이러한 업그레이드된 씰이 포함되어 있습니다.
예산 고려 사항은 초기 비용과 장기적인 안정성 사이의 균형을 유지합니다. 정품 Bosch Rexroth 구성 요소는 초기 비용이 더 많이 들지만 수년에 걸쳐 예측 가능한 성능을 제공합니다. 일반 대안은 처음에는 비용을 절약하지만 더 자주 교체해야 할 수도 있습니다. 예상치 못한 고장으로 인해 생산 손실이 발생하는 중요한 응용 분야의 경우 Z2S 6 체크 밸브 샌드위치 플레이트의 입증된 신뢰성은 가격을 정당화합니다. 덜 중요한 백업 회로나 임시 설치의 경우 저렴한 대안이 경제적으로 합리적일 수 있습니다.
결론
체크 밸브 샌드위치 플레이트 Z2S 6은 유압 부하 유지 및 흐름 제어를 위한 성숙하고 입증된 솔루션을 나타냅니다. 표준화된 설계, 안정적인 작동 및 포괄적인 구성 옵션을 통해 다양한 산업 응용 분야에 적합합니다. 간단한 누출 방지 차단이 필요하든, 정교한 사전 개방 제어가 필요하든, 귀하의 요구 사항에 맞는 Z2S 6 변형이 존재합니다.
기술 사양을 이해하면 올바른 모델을 선택하고 호환성 문제를 방지하는 데 도움이 됩니다. 올바르게 설치하면 긴 서비스 수명과 문제 없는 작동이 보장됩니다. 정기적인 유지 관리를 통해 문제를 조기에 발견하고 순정 부품 및 기술 지원을 통해 투자를 보호할 수 있습니다. 체크 밸브 샌드위치 플레이트 Z2S 6은 전 세계 유압 시스템에 계속해서 사용되며, 고품질 제조와 결합된 간단한 엔지니어링이 간단하게 작동하는 구성 요소를 만든다는 것을 입증합니다.
