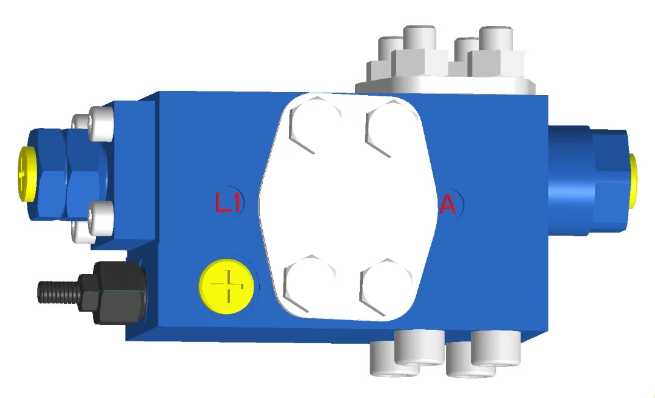

HD-BLV20-1X 밸런싱 밸브는 건축 기계의 유압 시스템, 특히 트럭 크레인, 타워 크레인, 공중 작업 플랫폼 등)의 핵심 구성 요소입니다.
핵심 기능
▪ 제어 및 모션 정확도로드
내부 파일럿 비례 제어는 액추에이터 (실린더/모터)의 부드러운 시작 및 정지를 인식하여 높은 관성 하중 하에서 지터 또는 충격을 제거합니다.
stepless 무거운 물체의 리프팅 및 하강, 가변 진폭 망원경 움직임 및 마이크로 모션 작동의 요구에 적응하는 것과 같은 행동에서 스티플 속도 조절 기능을 제공합니다 (예 : 정확한 리프팅).
▪ 안전 보유 기능
whilected 유압 호스가 터지거나 시스템이 실수로 압력을 방출하더라도 (ISO 13849 안전 표준에 따라) 통합 기계식 부하 홀드 밸브는 하중이 제어되지 않도록 방지 할 수 있습니다.
second-2 차 보호 안전 밸브는 파이프 라인 압력이 비정상적으로 증가하여 피크 압력으로 인해 액추에이터가 손상되지 않도록 압력을 방출합니다.
▪ 안티 흐름 변동 기능
1. 압력 보상 설계가 채택되었습니다. 펌프가 충분한 오일 (예 : 엔진 속도 방울)을 공급하지 않거나 하중이 갑자기 변경되면 액추에이터의 "스톨 크리프"현상을 피하기 위해 밸브 개구부가 자동으로 조정됩니다.
▪ 기술 하이라이트
Composite 밸브 코어 구조 : 메인 밸런스 밸브, 오버로드 밸브 및 체크 밸브는 파이프 라인 누출 지점을 줄이기 위해 하나에 통합됩니다.
dynamic 응답 최적화 : 파일럿 제어 오일 회로 설계는 개방 및 마감 지연을 줄이고 응답 시간은 50ms 미만입니다.
wewide 온도 범위 적응 : 밸브 바디 재료와 씰은 -40 ~ 120 ℃ 작업 조건에서 안정적으로 작동 할 수 있습니다.
제품 매개 변수 HD-BLV20-1X 밸런싱 밸브
| 크기 | HD-BLV20-1X | |
| 최대 작업 압력 | 420bar | |
| 포트의 최대 압력 (입구/반환 오일) | 420bar | |
| 포트 B의 최대 압력 (액추에이터/하중) | 420bar | |
| 포트 X에서 최대 파일럿 압력 | 420bar | |
| 최대 흐름 | 350L/분 | |
| 흐름 방향 | A → B, 비 환전 밸브를 통한 자유 흐름 | |
| B → A, 제어 된 흐름 | ||
| 제어 방법 | 유압 제어 비율 | |
| 오픈 비율 | 113 : 1 | |
| 오일 온도 (）) | -20 ~ 80 ℃ | |
| 크기 | SAE1''6000psi | |
| 오일 포트 크기 | a 、 b | SAE1 ''6000psi |
| X 、 L1 L1 、 MB | G1/4 '' | |
