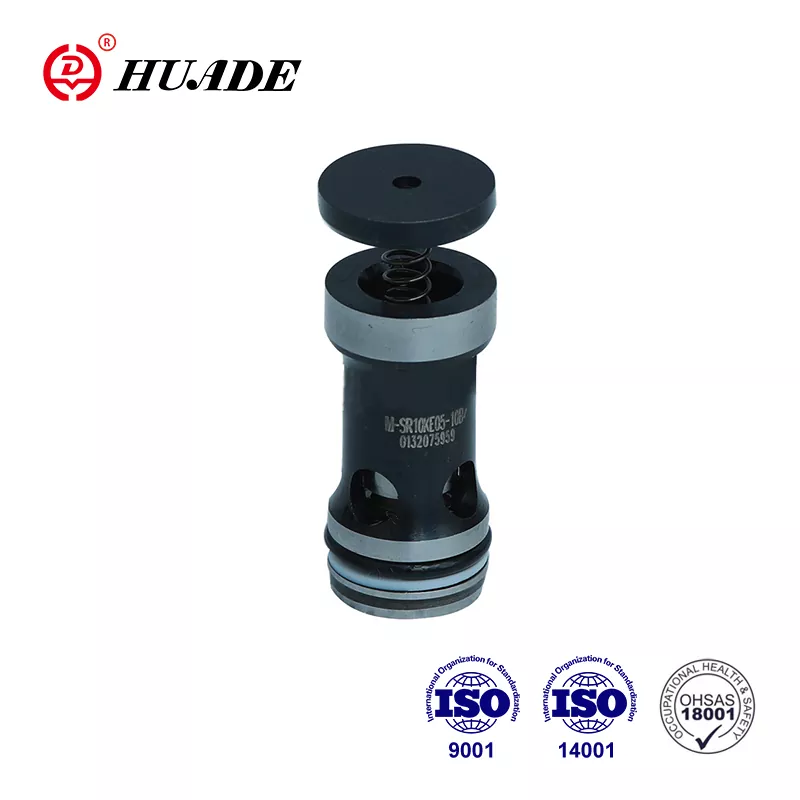

1979 년 중국 정부와 독일 정부 간의 전략적 파트너십을 통해 설립 된이 회사는 Rexroth의 최첨단 기술을 통합했습니다. Huade® Cartridge Valve M-Sr은 동일한 시리즈의 Rexroth 제품의 대안입니다. 비용 효율적입니다. 모든 제품은 공장을 떠나기 전에 엄격한 테스트를 거치며 방수 포장으로 표준 상자에 포장됩니다. 1 년 보증 기간 내에 무료로 수리 할 수 있습니다. Huade는 국제 표준, 즉 ISO9001, ISO14001 및 ISO45001에 이르렀습니다. Huade® Cartridge Valve M-Sr은 신뢰할 수있는 성능을 가지고 있으며 이미 중국 소비자들에게 인기가 있습니다. 중국에서 유명한 국가 브랜드입니다.
|
기술 데이터 (이 매개 변수 이외의 응용 프로그램의 경우 당사에 문의하십시오!) |
|
|
맥스. 압력 (MPA) |
최대 31.5 |
|
크래킹 압력 (MPA) |
특징적인 곡선을 참조하십시오 |
|
맥스. 흐름 (l/min) |
특징적인 곡선을 참조하십시오 |
|
작동 유체 |
미네랄 오일 또는 포스페이트 에스테르 |
|
압력 유체 온도 범위 (℃) |
-30 ～+80 |
|
점도 범위 (mm2/s) |
2.8 ~ 500 |
|
체액 청결 |
압력 유체의 최대 허용 정도의 오염 정도는 NAS 1638 CASS 9입니다. 따라서 최소 보유율이 β10 ≥75 인 필터를 권장합니다. |
특징:
▶ 마니 폴드 블록에 직각 검사 밸브 카트리지로 설치하려면
▶ 한 방향으로 누출이없는 폐쇄
▶ 6 오프닝 압력, 선택 사항
애플리케이션:
주로 펌프 배출구에서 백 압력과 밸브를 통한 측면에서 사용됩니다.
4. 기능, 섹션, 카트리지 밸브 M-Sr의 기호
체크 밸브 카트리지 타입 M-SR은 한 방향으로 흐름을 선호하고 반대 방향으로 자유 흐름을 허용하는 작업을 갖습니다.

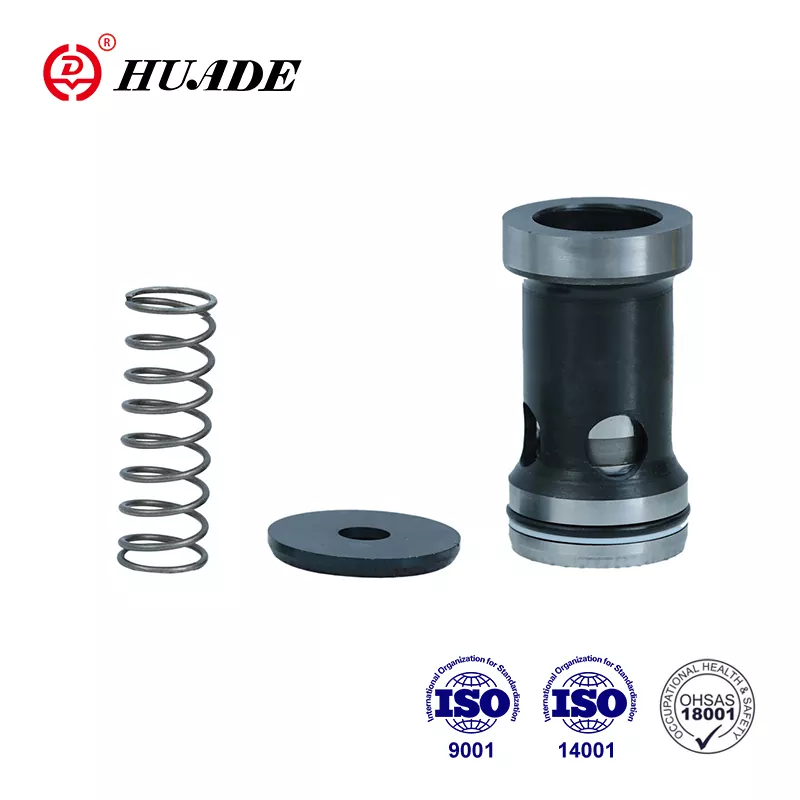

밸브 슬리브 (1), 스풀 (2), 스프링 시트 (3) 및 스프링 (4)을 포함한 밸브.
상징
구조 다이어그램
1. 유체를 여과해야합니다. 최소 필터 섬광은 20 °입니다.
2. 탱크를 밀봉하고 에어 필터를 공기 입구에 설치해야합니다.
3. 서브 플레이트가없는 제품 공장을 떠날 때 필요한 경우 필요한 경우 특별히 주문하십시오.
4. 밸브 고정 나사는 높은 강도 레벨이어야합니다 (클래스 10.9). 샘플 책에 나열된 매개 변수에 따라 선택하고 사용하십시오.
5. 밸브와 연결된 표면의 거칠기는 0.8로 필요합니다.
6. 짝짓기 조각의 표면 마감은 0.01/100mm로 필요합니다.
