유압 시스템으로 작업할 때 올바른 방향 제어 밸브를 선택하면 작동이 성사될 수도 있고 중단될 수도 있습니다. Bosch Rexroth 4WE 10 E 방향 제어 밸브는 산업용 응용 분야에서 신뢰할 수 있는 제품으로 명성을 얻었으며 엔지니어들이 계속해서 이 밸브를 선택하는 데는 그럴 만한 이유가 있습니다.
4WE 10 E 방향 제어 밸브가 특별한 이유

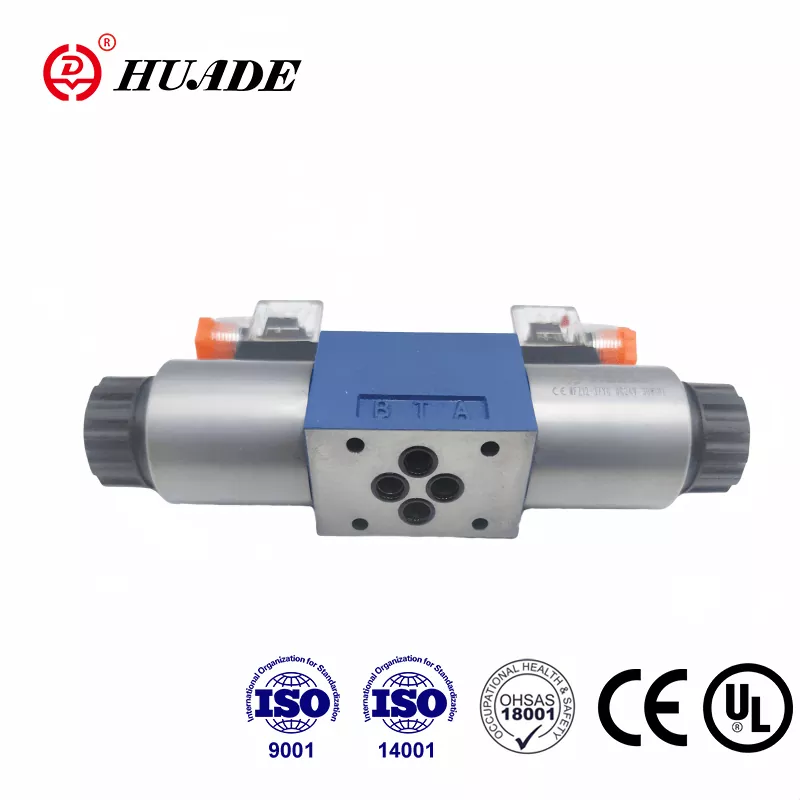

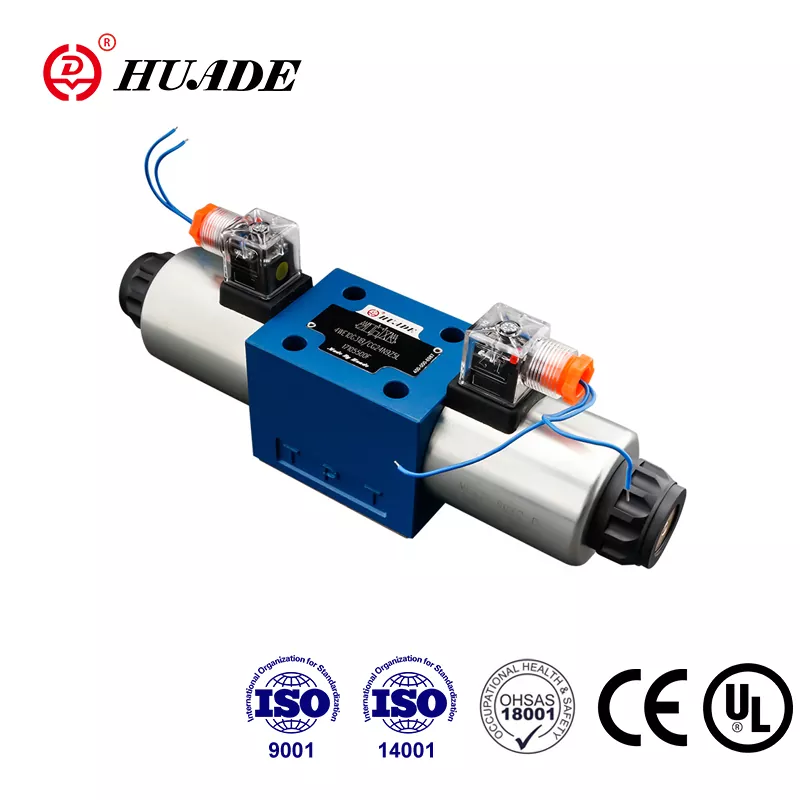

Rexroth 4WE 10 E는 유압유가 시스템을 통해 이동하는 방식을 제어하는 직동형 솔레노이드 밸브입니다. 유압유의 교통 컨트롤러로 생각하십시오. 이는 유체에게 어디로 가야 할지, 언제 멈춰야 할지, 어떤 경로를 택해야 할지 알려줍니다. 이 특정 밸브는 전자기 코일을 사용하여 내부 스풀을 이동한 다음 흐름의 방향을 전환하여 유압 실린더 또는 모터가 필요한 방식으로 정확하게 움직이도록 합니다.
이 방향 제어 밸브를 차별화하는 점은 이름에 "E"가 표시된 폐쇄형 중앙 설계입니다. 밸브가 중립 위치에 있으면 모든 포트가 차단된 상태로 유지됩니다. 유압 액츄에이터는 표류하지 않고 위치를 유지하는데, 이는 무거운 짐을 들어올리거나 무언가를 완벽하게 정지시켜야 할 때 매우 중요합니다.
모델 번호 분석
4WE 10 E라는 이름은 이 밸브의 기능에 대한 모든 것을 알려줍니다. "4"는 유압 라인을 연결하기 위한 4개의 포트가 있음을 의미합니다. "WE"는 솔레노이드 작동이 가능한 직동식 방향 제어 밸브임을 나타냅니다. "10"은 CETOP 5 또는 ISO 4401-05-04-0-05라고도 하는 NG10 표준을 따르는 크기를 나타냅니다. 이러한 표준화는 Rexroth 4WE 10 E가 NG10 밸브용으로 설계된 모든 장착 표면에 물리적으로 적합하여 기존 장비를 교체하거나 새 시스템을 구축할 때 유연성을 제공한다는 것을 의미합니다.
"E" 지정은 스풀 구성을 설명합니다. 밸브 세계에서는 서로 다른 문자가 서로 다른 흐름 패턴을 나타냅니다. E-타입은 모든 포트를 중앙 위치에 닫아두므로 움직임 없이 부하를 안정적으로 유지해야 할 때 이상적입니다.
중요한 기술적 역량
4WE 10 E 방향 제어 밸브는 심각한 압력을 처리합니다. 메인 포트에서 최대 350bar에서 작동할 수 있으며, 이는 평방 인치당 약 5,075파운드에 해당합니다. 이는 사출 성형기부터 건설 장비에 이르기까지 대부분의 중공업 응용 분야에 충분합니다.
흐름 용량은 DC 전원을 선택하는지 AC 전원을 선택하는지에 따라 달라집니다. 이 Rexroth 방향 제어 밸브의 DC 버전은 분당 최대 160리터까지 이동하는 반면, AC 버전은 분당 최대 120리터까지 이동합니다. 이러한 차이는 밸브에 전원이 계속 공급될 때 AC 코일이 더 많은 열을 발생시키기 때문에 존재하므로 Bosch Rexroth는 과열 문제를 방지하기 위해 흐름을 제한합니다.
빠르고 정확한 움직임이 필요한 경우 응답 시간이 중요합니다. 4WE 10 E는 DC 전원을 사용할 때 45~70밀리초 안에 스위치가 켜지고 35~45밀리초 안에 해제됩니다. 이는 대부분의 자동화된 생산 라인에서 충분히 빠른 속도입니다. 더욱 부드러운 작동이 필요한 경우 옵션으로 제공되는 댐핑 인서트를 추가하여 변속 동작을 느리게 하여 시스템의 충격을 줄일 수 있습니다.
폐쇄형 센터의 작동 방식
E형 스풀 구성은 이 방향 제어 밸브에 부하 유지 기능을 제공합니다. 세 가지 위치(중앙, 왼쪽, 오른쪽)를 상상해 보세요. 중앙 위치에서는 스풀의 내부 랜드가 4개 포트를 모두 차단합니다. 포트 P는 펌프에 연결되고, 포트 T는 탱크에 연결되고, 포트 A와 B는 액추에이터에 연결됩니다. 모든 것이 막힌 상태로 유지되면 실린더에 갇힌 오일이 빠져나올 수 없으므로 화물은 원래 있던 자리에 그대로 유지됩니다.
"a" 코일에 전원을 공급하면 스풀이 왼쪽으로 이동합니다. 이제 포트 P는 포트 A에 연결되고 포트 B는 포트 T로 배수됩니다. 액추에이터가 확장됩니다. "b" 코일로 전환하면 스풀이 오른쪽으로 이동하여 흐름 패턴이 반전됩니다. 포트 P는 포트 B에 전원을 공급하고 포트 A는 탱크로 돌아가 액츄에이터를 수축시킵니다.
이 폐쇄형 중앙 배열은 위치 유지가 에너지 효율성보다 중요한 리프트 테이블, 클램프 및 프레스 기계와 같은 응용 분야에 완벽하게 작동합니다. 단점은 아무것도 움직이지 않을 때에도 펌프가 계속 압력을 형성하여 열이 발생하고 에너지가 낭비된다는 것입니다. 일반적으로 Rexroth 4WE 10 E를 릴리프 밸브와 함께 사용하여 시스템을 보호합니다.
실제 응용 프로그램
제조 공장에서는 4WE 10 E 방향 제어 밸브를 수많은 방법으로 사용합니다. 사출 성형 기계는 이를 통해 금형 클램핑을 정밀하게 제어합니다. 다이캐스팅 장비는 이를 사용하여 금속 부품을 정확하게 배치합니다. 건설 기계는 경사면에서 표류하지 않고 버킷과 붐 위치를 유지할 수 있는 능력을 갖추고 있습니다.
밸브는 해양 응용 분야, 금속 가공 장비 및 정밀 제조 시스템에도 나타납니다. 부하를 유지하기 위해 유압 액추에이터가 필요할 때마다 이 Rexroth 방향 제어 밸브의 폐쇄형 중앙 설계는 필요한 제어 기능을 제공합니다.
설치 및 장착
4WE 10 E는 NG10 표준과 일치하는 서브플레이트에 직접 장착됩니다. 이 모듈식 접근 방식은 설치 및 교체를 단순화합니다. 매니폴드 블록을 사용하여 상단에 추가 밸브를 쌓아 공간을 절약하고 필요한 호스 및 피팅 수를 줄이는 컴팩트한 밸브 어셈블리를 구축할 수 있습니다.
습식 전기자 솔레노이드 설계는 실용적인 이점을 제공합니다. 코일은 오일 안에 위치하므로 열을 발산하고 소음을 줄이는 데 도움이 됩니다. 코일 어셈블리를 360도 회전하여 가장 편리한 위치에 전기 커넥터를 배치할 수 있습니다. 코일에 장애가 발생하면 유압 시스템을 고갈시키지 않고 교체할 수 있으므로 가동 중지 시간이 최소화됩니다.
전기 연결은 DIN EN 175301-803 표준을 따르며 구성에 따라 보호 등급은 IP65 또는 IP67입니다. 전압 옵션에는 DC 및 AC 전원 모두에 대해 12, 24, 110 및 230V가 포함되며 허용 오차는 ±10%입니다.
다른 옵션과 비교
NG10 크기의 방향 제어 밸브를 구매하면 Parker, Eaton 및 기타 제조업체의 대안을 만나게 됩니다. Parker D3W 시리즈는 유사한 압력 및 유량 등급을 제공하지만 더 느리게 전환되어 응답하는 데 약 110밀리초가 걸립니다. Eaton DG4V-5는 유량 용량과 일치하지만 사이클링 빈도를 명확하게 지정하지 않습니다.
Rexroth 4WE 10 E는 더 빠른 응답 시간과 더 높은 사이클링 성능을 자랑합니다. 시간당 최대 15,000개의 스위칭 작업을 처리할 수 있어 고속 자동화 프로세스에 적합합니다. 조정 가능한 댐핑 옵션을 사용하면 밸브가 얼마나 빨리 변속되는지 더 효과적으로 제어할 수 있어 시스템 동작을 미세 조정하는 데 도움이 됩니다.
가격은 사양과 구입처에 따라 크게 다릅니다. 이 Rexroth 방향 제어 밸브의 기본 구성은 약 $56부터 시작하는 반면, 특수 코팅, 맞춤형 전압 또는 향상된 씰이 포함된 버전은 $1,200를 초과할 수 있습니다. Bosch Rexroth 공식 대리점, 산업용 공급업체 및 온라인 마켓플레이스를 통해 찾을 수 있습니다. 구매할 때 모델 번호가 요구 사항과 정확하게 일치하는지 확인하고 전압 정격과 스풀 유형에 특히 주의하십시오.
계속 실행하기
방향 제어 밸브의 가장 큰 적은 오염입니다. 유압 오일에 있는 먼지 입자로 인해 스풀이 달라붙어 불규칙한 작동이 발생하거나 완전한 고장이 발생할 수 있습니다. 4WE 10 E에는 NAS 1638 클래스 9 또는 ISO 4406 20/18/15 청정도 수준에 해당하는 10미크론으로 필터링된 오일이 필요합니다.
정기적인 유지 관리는 오일을 모니터링하는 것부터 시작됩니다. 과열이나 산화를 나타내는 변색이 있는지 확인하십시오. 너무 묽거나 너무 두꺼운 오일은 밸브 성능에 영향을 미치므로 주기적으로 점도를 테스트하십시오. 일정에 따라 필터를 교체하고, 문제를 조기에 파악하려면 압력 게이지 설치를 고려하세요.
이 Rexroth 방향 제어 밸브가 작동하면 증상은 일반적으로 특정 원인을 나타냅니다. 밸브가 고착되었으나 수동 작동 장치를 눌렀을 때 작동한다면 오염 가능성이 높습니다. AC 버전의 코일이 타면 과도한 흐름으로 인해 전원이 공급되는 동안 스풀이 달라붙어 코일이 과열되는 경우가 많습니다. 외부 누출은 일반적으로 마모된 씰로 인해 발생하는 반면, 내부 누출은 느리고 스폰지 같은 액추에이터 움직임으로 나타납니다.
밸브 청소에는 주의가 필요합니다. 시스템에서 제거하고 조심스럽게 분해한 후 WD-40 또는 유사한 용제로 보어와 스풀을 청소합니다. 압축 공기로 통로를 불어내고 마모나 손상이 있는지 검사하십시오. 밸브 버전에 맞는 키트를 사용하여 씰을 교체하십시오. 고온 응용 분야에는 표준 NBR 고무가 아닌 FKM 씰이 필요하다는 점에 유의하십시오.
올바른 선택
4WE 10 E 방향 제어 밸브는 부하 유지가 중요한 경우에 탁월합니다. 중앙 폐쇄형 설계로 드리프트를 방지하고, 빠른 응답으로 자동화를 지원하며, 표준화된 장착으로 설치가 간편합니다. 모듈식 구조를 통해 컴팩트한 공간에서 복잡한 제어 회로를 구축할 수 있으며, 습식 전기자 코일은 최소한의 유지 관리로 긴 서비스 수명을 제공합니다.
에너지 교환을 고려하십시오. 차단된 중앙 위치는 아무것도 움직이지 않을 때에도 펌프의 부하를 유지하여 열을 발생시키고 전력을 소비합니다. 귀하의 응용 분야에서 에너지 효율성이 위치 유지보다 중요하다면 펌프를 중립으로 내리는 J형 스풀을 살펴보십시오. 프리 플로트가 필요한 애플리케이션의 경우 H형 개방형 센터 구성이 더 잘 작동할 수 있습니다.
전기 시스템을 밸브에 주의 깊게 맞추십시오. DC 버전은 더 높은 유량을 처리하고 더 빠르게 반응하므로 대부분의 산업 응용 분야에서 기본적으로 선택됩니다. AC 전원은 느린 작동에 적합하지만 코일 손상을 방지하기 위해 분당 120리터의 유량 제한을 기억하십시오.
Rexroth 4WE 10 E는 수십 년간 입증된 성능을 통해 산업용 유압장치 분야에서 입지를 굳혔습니다. 높은 압력 성능, 빠른 반응, 안정적인 하중 유지 기능이 결합되어 까다로운 응용 분야에 적합한 선택입니다. 오일을 깨끗하게 유지하고 필요에 맞는 올바른 스풀 구성을 선택하면 이 방향 제어 밸브는 수년간 신뢰할 수 있는 서비스를 제공합니다. 기존 밸브를 교체하든, 새로운 시스템을 설계하든 4WE 10 E의 작동 원리를 이해하면 유압 장비를 최대한 활용하는 데 도움이 됩니다.
