신뢰할 수 있는 수동 제어가 필요한 유압 시스템을 사용하는 경우 방향 제어 밸브 WMM 6이 실용적인 선택입니다. Bosch Rexroth에서 제조한 이 밸브는 수십 년 동안 전 세계 산업에 사용되어 왔습니다. 유압유의 흐름을 정밀하게 제어하도록 설계되어 작업자가 산업 기계부터 모바일 장비까지 모든 것을 관리할 수 있도록 도와줍니다.
WMM 6은 국제 표준을 따르는 수동 작동 방향 밸브 제품군에 속합니다. 이 밸브를 특히 유용하게 만드는 이유는 견고한 구조와 간단한 작동이 결합되어 있기 때문입니다. 엔지니어와 기술자는 복잡한 전기 시스템이나 외부 전원 없이 중압부터 고압까지의 응용 분야를 처리하는 방법을 높이 평가합니다.
WMM 6 설계의 기본 이해

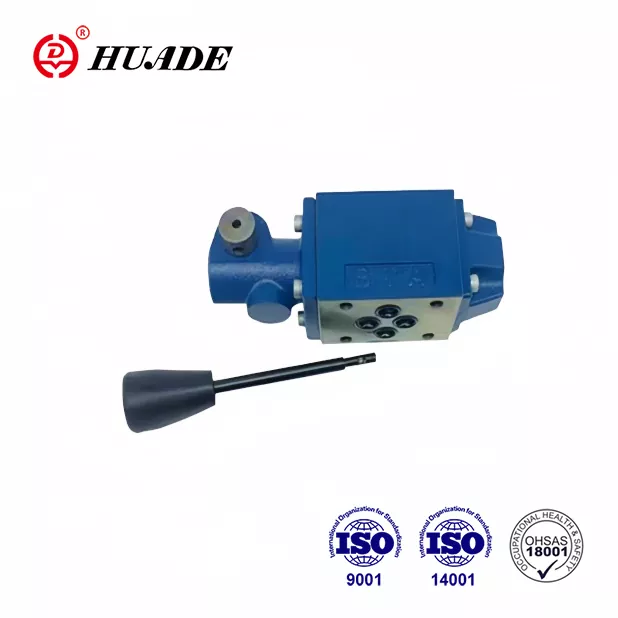

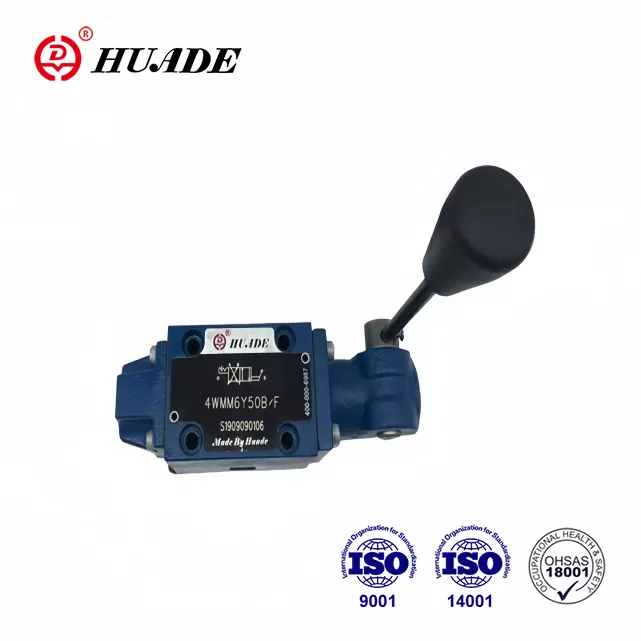

방향 제어 밸브 WMM 6은 정밀 가공된 하우징 내부의 슬라이딩 스풀 메커니즘을 통해 작동합니다. 수동 레버를 움직이면 스풀의 위치가 바뀌고 유압유의 특정 경로가 열리고 닫힙니다. 이 직접 작동 방식은 입력과 밸브의 응답 사이에 지연이 없음을 의미합니다.
밸브 본체는 NG6 또는 ISO 4401-03 인터페이스라고도 알려진 CETOP 3 표준에 따라 서브플레이트에 직접 장착됩니다. 이러한 표준화로 인해 설치가 간편해지며 맞춤 수정 없이도 밸브를 기존 유압 시스템에 맞출 수 있습니다. 하우징은 일반적으로 아연 도금 강철로 제작되어 까다로운 환경에서도 뛰어난 내식성을 제공합니다.
밸브 내부에는 내부 누출을 최소화하는 밀봉 랜드가 있는 세심하게 설계된 스풀이 있습니다. 이러한 스풀은 서로 다른 구성으로 제공되며 각각은 특정 기호 문자로 식별됩니다. 스프링 리턴 메커니즘은 레버를 놓으면 밸브가 중립 위치로 돌아가도록 보장하며 이는 안전한 작동에 필수적입니다.
중요한 기술 사양
방향 제어 밸브 WMM 6은 메인 포트에서 최대 315bar의 압력을 처리하며 최대 유량은 분당 60리터입니다. 이러한 사양으로 인해 중형 유압 실린더 및 모터에 적합합니다. 탱크 포트는 최대 160bar를 처리할 수 있으며 이는 대부분의 표준 응용 분야에 적합합니다.
표준 NBR 씰을 사용할 경우 작동 온도 범위는 섭씨 영하 30도에서 영하 80도까지 확장됩니다. 더 높은 온도 또는 내화학성 유체와 관련된 응용 분야의 경우 밸브는 변형 V로 코드화된 FKM 씰과 함께 사용할 수 있습니다. 밸브는 초당 2.8~500평방밀리미터의 넓은 점도 범위에서 성능을 유지하지만 HLP46과 같은 표준 유압 오일을 사용하면 최적의 성능은 약 46mm²/s에서 발생합니다.
전체 밸브 어셈블리의 무게는 3위치 버전의 경우 약 1.4kg이고 래칫 멈춤 장치가 장착된 경우 1.6kg입니다. 수동 레버를 작동하려면 시스템 압력과 스풀 구성에 따라 약 20~30뉴턴의 힘이 필요합니다. 이 힘 수준은 장시간 사용 중에 작업자의 피로를 유발하지 않고 확실한 제어를 보장합니다.
스풀 기호 및 흐름 경로 옵션
귀하의 응용 분야에 맞는 방향 제어 밸브 WMM 6을 선택할 때 스풀 기호를 이해하는 것이 중요합니다. 각 기호는 밸브가 다양한 위치에서 작동하는 방식을 결정하는 특정 흐름 경로 구성을 나타냅니다. 기호는 쉽게 식별할 수 있도록 밸브 본체에 직접 표시되어 있습니다.
기호 E는 모든 포트가 중립 위치에서 차단되는 폐쇄형 중앙 구성을 나타냅니다. 이 디자인은 드리프트 없이 유압 실린더를 제자리에 고정해야 할 때 이상적입니다. 레버를 A 위치로 이동하면 압력은 포트 A로 흐르고 포트 B는 탱크에 연결되며 반대의 경우도 B 위치에 연결됩니다.
기호 M은 압력 포트가 차단된 상태에서 포트 A와 B가 중립 위치에서 탱크에 연결되는 개방형 중앙 설계를 특징으로 합니다. 이 구성은 중립 상태에서 압력 형성을 최소화하려는 방향 전환 응용 분야에서 일반적입니다. 이 기호는 다른 기호에 비해 유량 용량이 더 높은 경향이 있습니다.
기호 C는 작업 포트 A와 B가 차단된 동안 압력이 중립 상태의 탱크에 연결되는 또 다른 인기 있는 구성을 제공합니다. 이 설계는 위치 유지가 펌프의 부하 해제를 보장하는 것보다 덜 중요한 응용 분야에서 모터 크리프를 방지하는 데 도움이 됩니다. 기호 J는 압력이 탱크와 작업 포트 모두에 부분적으로 연결되는 탠덤 센터를 제공하며, 중립 상태에서 압력 감소가 필요한 특정 응용 분야에 유용합니다.
실제 응용 프로그램 및 산업 사용
방향 제어 밸브 WMM 6은 유압 기능의 수동 제어가 필요한 제조 시설에서 널리 사용됩니다. 사출 성형 기계에는 금형 개폐 작업을 위해 이러한 밸브가 통합되는 경우가 많습니다. 직접적인 기계적 제어는 작업자에게 전자 제어가 따라올 수 없는 촉각 피드백을 제공합니다.
모바일 장비는 또 다른 주요 응용 분야를 나타냅니다. 농업 기계, 건설 장비 및 자재 취급 차량은 수동 오버라이드 기능의 이점을 활용하는 기능을 위해 WMM 6을 사용합니다. 밸브의 견고한 구조는 모바일 환경에서 흔히 발생하는 진동과 온도 변화를 견뎌냅니다.
위험한 장소에서 WMM 6 XC 변형은 ATEX 지침을 준수하는 방폭 작동을 제공합니다. 따라서 이 밸브는 가연성 대기가 존재할 수 있는 석유 및 가스 작업, 광산 환경, 화학 처리 시설에 적합합니다. XC 버전은 표면 온도를 섭씨 100도 미만으로 유지하고 그룹 II 카테고리 2G/D 장비의 요구 사항을 충족합니다.
유지보수 작업장과 테스트 벤치에서는 설정 및 문제 해결 절차 중 수동 제어를 위해 방향 제어 밸브 WMM 6을 자주 사용합니다. 밸브의 간단한 작동과 안정적인 성능 덕분에 운영자가 복잡한 프로그래밍이나 설정 절차 없이 정밀한 제어가 필요한 응용 분야에 이상적입니다.
WMM 6과 대체 솔루션 비교
Bosch Rexroth 제품군 내에서 방향 제어 밸브 WMM 6은 유사한 목적으로 사용되지만 작동 방법이 다른 다른 수동 작동 밸브와 함께 배치됩니다. WMR 6 시리즈는 롤러 또는 플런저 작동을 사용하므로 캠 작동 순차 제어에 적합합니다. WMD 6 변형은 회전식 손잡이 작동 기능을 갖추고 있어 공간이 제한된 응용 분야에서 보다 컴팩트하게 설치할 수 있습니다.
원격 작동 요구 사항을 위해 WMU 6 시리즈는 직접 수동 작동 대신 유압식 파일럿 제어 기능을 제공합니다. 이를 통해 소형 파일럿 밸브를 사용하여 멀리서 밸브를 작동할 수 있습니다. 그러나 이로 인해 시스템이 복잡해지고 기본 WMM 6에는 필요하지 않은 파일럿 압력 소스가 필요합니다.
4WE 6 시리즈와 같은 솔레노이드 작동 밸브는 자동화 이점과 전자 제어 시스템과의 통합을 제공합니다. 전기적으로 작동되는 이러한 방향 제어 밸브는 PLC 신호에 반응하고 복잡한 시퀀싱을 가능하게 합니다. 그러나 전력이 필요하며 일반적으로 수동 WMM 6보다 비용이 약 20% 더 비쌉니다. 수동 밸브는 정전 시 안정적인 백업을 제공합니다.
방향 제어 밸브 WMM 6은 수동 조작이 허용되거나 선호되는 응용 분야에 비용 효율성을 제공합니다. 단순성은 초기 비용 절감, 유지 관리 요구 사항 감소 및 탁월한 장기 신뢰성으로 이어집니다. 전기 부품이 없기 때문에 전자기 간섭이나 전기적 오류에 대한 우려가 사라집니다.
설치 지침 및 모범 사례
방향 제어 밸브 WMM 6의 올바른 설치는 장착 서브플레이트 표면을 준비하는 것부터 시작됩니다. 표면은 평평하고 깨끗해야 하며 누출을 유발할 수 있는 긁힘이나 손상이 없어야 합니다. 조립 중 손상을 방지하려면 설치 전에 O-링 씰에 유압 오일을 얇게 바르십시오.
10뉴턴미터의 조임 토크로 M5 소켓 헤드 나사 4개를 사용하여 밸브를 장착합니다. 장착 표면 전체에 균일한 압력 분포를 보장하려면 대각선 조임 패턴을 따르십시오. 밸브는 중력 의존 메커니즘이 아닌 슬라이딩 스풀 원리로 작동하므로 어떤 방향으로든 설치할 수 있습니다.
시스템 여과는 밸브 수명에 중요한 역할을 합니다. 약 25미크론 여과에 해당하는 ISO 4406 청정도 코드 20/18/15 이상을 달성할 수 있는 필터를 설치하십시오. 오염은 방향 제어 밸브의 조기 마모의 주요 원인이므로 적절한 유체 청결도를 유지하는 것은 아무리 강조해도 지나치지 않습니다.
가능하면 방향 제어 밸브 WMM 6을 주로 단일 방향 흐름 응용 분야에 사용하지 마십시오. 불균형한 유동력은 마모를 가속화할 수 있으며 압력 보상 장치를 설치해야 할 수도 있습니다. 단일 방향 작동이 불가피한 경우 압력 포트에 스로틀 인서트를 추가하여 유동력을 줄이고 스풀 편향을 최소화하는 것을 고려하십시오.
유지 관리 고려 사항 및 문제 해결
방향 제어 밸브 WMM 6의 정기 검사에는 하우징 및 포트 연결부 주변의 외부 누출 점검이 포함되어야 합니다. 소량의 누출은 교체가 필요한 마모된 O-링을 나타낼 수 있습니다. 대부분의 씰 키트는 쉽게 구할 수 있으며 특수 도구 없이 설치할 수 있습니다.
밸브 스풀은 묶이거나 과도한 힘을 가하지 않고 전체 동작 범위에서 부드럽게 움직여야 합니다. 작동력이 눈에 띄게 증가하면 스풀 보어가 오염되었거나 스풀 랜드가 마모되었음을 나타낼 수 있습니다. 내부 검사를 위해서는 시스템에서 밸브를 제거하고 제조업체 지침에 따라 분해해야 합니다.
HFC 유형과 같은 내화성 유체로 작동하는 경우 광유 작동에 비해 씰 수명이 단축될 것으로 예상됩니다. 방향 제어 밸브 WMM 6은 이러한 유체와 계속 호환되지만 유지 관리 간격은 30~50% 단축되어야 합니다. 적절한 밀봉을 유지하려면 HFC 유체를 사용할 때 탱크 포트에 적절한 예압을 보장하십시오.
XC 변형을 사용하여 폭발성 대기에 적용할 경우 표면 온도 규정 준수 여부를 정기적으로 확인하는 것이 좋습니다. ATEX 요구 사항 준수를 보여주는 자세한 서비스 기록을 유지하십시오. 모든 개조 또는 수리 시 밸브 어셈블리의 방폭 특성을 유지해야 합니다.
귀하의 요구에 맞는 구성 선택
적절한 방향 제어 밸브 WMM 6 모델을 선택하려면 응용 분야 요구 사항을 신중하게 고려해야 합니다. 필요한 유량과 최대 작동 압력을 결정하는 것부터 시작하십시오. 밸브는 분당 최대 60리터 및 315bar를 처리하지만 최대 정격 이하로 작동하면 일반적으로 서비스 수명이 연장됩니다.
다음으로 기능 요구 사항과 일치하는 스풀 기호를 선택합니다. 부하를 제자리에 고정해야 하는 경우 기호 E는 가장 낮은 내부 누출을 제공합니다. 펌프가 중립에서 언로드되어야 하는 응용 분야의 경우 기호 C 또는 M이 더 적합할 수 있습니다. 흐름 경로 다이어그램을 주의 깊게 검토하여 선택한 기호가 원하는 회로 동작을 제공하는지 확인하십시오.
귀하의 응용 분야에 멈춤 장치가 필요한지 여부를 결정하십시오. 옵션인 래칫 멈춤쇠는 작업자의 지속적인 입력 없이도 레버를 선택한 위치에 고정합니다. 이 기능은 최대 유량 용량을 약간 감소시키기는 하지만 액추에이터가 장기간 확장되거나 수축된 상태로 유지되어야 하는 경우 유용한 것으로 입증되었습니다.
씰 재질을 지정할 때는 사용 환경을 고려하십시오. 표준 NBR 씰은 광유 기반 유압유를 사용하는 대부분의 응용 분야에서 잘 작동합니다. V 코드 FKM 씰은 고온 및 특정 합성 유체에 대한 더 나은 저항성을 제공합니다. 폭발성 대기 응용 분야의 경우 적절한 ATEX 인증 문서와 함께 XC 변형을 지정하십시오.
유체 호환성 및 시스템 통합
방향 제어 밸브 WMM 6은 광범위한 유압유에서 성공적으로 작동합니다. DIN 51524 사양을 충족하는 표준 미네랄 오일은 뛰어난 사용 수명과 성능을 제공합니다. HETG 및 HEES 카테고리의 생분해성 유압유도 호환되므로 환경에 민감한 응용 분야에 적합한 밸브입니다.
HFC로 분류된 물-글리콜 작동유를 사용하는 경우 광유 작동에 비해 구성품 수명이 단축될 수 있다는 점에 유의하십시오. 이러한 유체는 많은 응용 분야에서 유지 관리 고려 사항보다 더 중요한 내화성 이점을 제공합니다. 수성 유체는 캐비테이션을 방지하고 내부 구성 요소의 적절한 윤활을 보장하기 위해 시스템 설계에 세심한 주의가 필요합니다.
시스템 설계자는 펌프 요구 사항을 계산할 때 방향 제어 밸브 WMM 6을 통한 압력 강하를 고려해야 합니다. 분당 60리터의 정격 유량에서는 스풀 기호와 흐름 방향에 따라 5~15bar 범위의 압력 강하가 예상됩니다. 이 압력 손실은 전체 시스템 효율 계산에 반영되어야 합니다.
밸브는 펌프, 실린더, 모터 및 어큐뮬레이터를 포함한 표준 유압 구성 요소와 쉽게 통합됩니다. CETOP 장착 인터페이스는 다양한 제조업체의 서브플레이트와의 호환성을 보장합니다. 기존 밸브를 교체할 때 설치 문제를 방지하려면 포트 크기와 장착 패턴이 일치하는지 확인하십시오.
미래 발전과 산업 동향
방향 제어 밸브 WMM 6은 입증된 기술을 대표하지만 지속적인 개발을 통해 그 기능이 지속적으로 향상되고 있습니다. 일부 제조업체는 밸브 고유의 단순성을 손상시키지 않으면서 위치 피드백을 제공하는 센서 통합을 모색하고 있습니다. 이러한 개발을 통해 수동 조작을 기본 제어 방법으로 유지하면서 상태 모니터링이 가능해졌습니다.
Industry 4.0 연결성을 향한 추세는 수동 방향 밸브와 같은 기존 구성 요소에도 영향을 미칩니다. 향후 버전에는 사이클 수, 작동 온도 및 압력 조건에 대한 무선 모니터링이 포함될 수 있습니다. 이 데이터는 기존 유압 시스템을 재설계하지 않고도 예측 유지 관리 전략을 지원할 수 있습니다.
환경 규제로 인해 생분해성 유압유에 대한 수요가 계속 증가하고 에너지 소비가 감소합니다. 방향 제어 밸브 WMM 6은 이미 대부분의 환경 친화적인 유체를 지원하여 이러한 요구 사항에 맞게 배치되었습니다. 지속적인 씰 재료 개발을 통해 새로운 유체 제제와의 호환성이 더욱 향상될 것입니다.
전자 제어의 발전에도 불구하고 수동 밸브는 자동화 이점보다 단순성과 신뢰성이 더 중요한 백업 시스템, 비상 작업 및 애플리케이션에 대한 관련성을 유지합니다. 방향 제어 밸브 WMM 6은 핵심 수동 작동을 대체하기보다는 향상시키는 모니터링 기능을 점진적으로 통합하면서 이러한 역할을 계속 수행할 것입니다.
조달 및 가용성 고려 사항
방향 제어 밸브 WMM 6은 전 세계 공인 Bosch Rexroth 대리점을 통해 널리 구입 가능합니다. 리드 타임은 일반적으로 공통 구성의 즉각적인 가용성부터 특수 변형의 경우 몇 주까지 다양합니다. 시스템 설치 또는 유지 관리를 계획할 때 특히 덜 일반적인 스풀 기호나 방폭 버전의 경우 조달 시간을 고려하십시오.
가격은 구성에 따라 다르며 기본 모델은 단일 장치 구매 시 약 100~300유로부터 시작됩니다. 대량 가격 책정은 여러 밸브가 필요한 프로젝트의 단위당 비용을 크게 줄여줍니다. 공인 대리점은 특정 모델 코드 및 수량을 기준으로 자세한 견적을 제공할 수 있습니다.
방향 제어 밸브 WMM 6을 구매할 때 공급업체가 적절한 문서와 함께 정품 Bosch Rexroth 제품을 제공하는지 확인하십시오. 위조 유압 구성품은 일부 시장에서 심각한 우려 사항을 나타내며 시스템 안전과 성능을 잠재적으로 손상시킬 수 있습니다. 적합성 인증서를 요청하고 공식 카탈로그와 비교하여 부품 번호를 확인하십시오.
기술 지원 가용성은 공급업체 선택을 고려해야 합니다. 사내 유압 전문 지식을 갖춘 대리점은 적용 질문, 문제 해결 및 시스템 설계 지원을 지원할 수 있습니다. 이 부가 가치 서비스는 특히 중요한 애플리케이션이나 복잡한 시스템의 경우 사소한 가격 차이보다 더 중요한 것으로 입증되는 경우가 많습니다.
결론
방향 제어 밸브 WMM 6은 다양한 산업 및 응용 분야의 유압 시스템에 대한 안정적인 수동 제어를 제공합니다. 검증된 디자인, 표준화된 인터페이스 및 견고한 구조로 인해 운전자가 직접 제어를 원하거나 요구할 때 실용적인 선택이 됩니다. 기술 사양, 구성 옵션 및 적절한 적용 지침을 이해하면 유압 시스템에 성공적으로 통합할 수 있습니다.
새로운 장비를 설계하든, 기존 시스템을 업그레이드하든, 교체 구성 요소를 지정하든 WMM 6은 수동 방향 제어 애플리케이션에 고려할 가치가 있습니다. 성능, 신뢰성 및 비용 효율성이 결합되어 유압 산업의 표준 솔루션으로 자리 잡았습니다. 적절한 선택, 설치 및 유지 관리를 통해 이 밸브는 까다로운 유압 응용 분야에서 수년간 문제 없는 서비스를 제공합니다.
