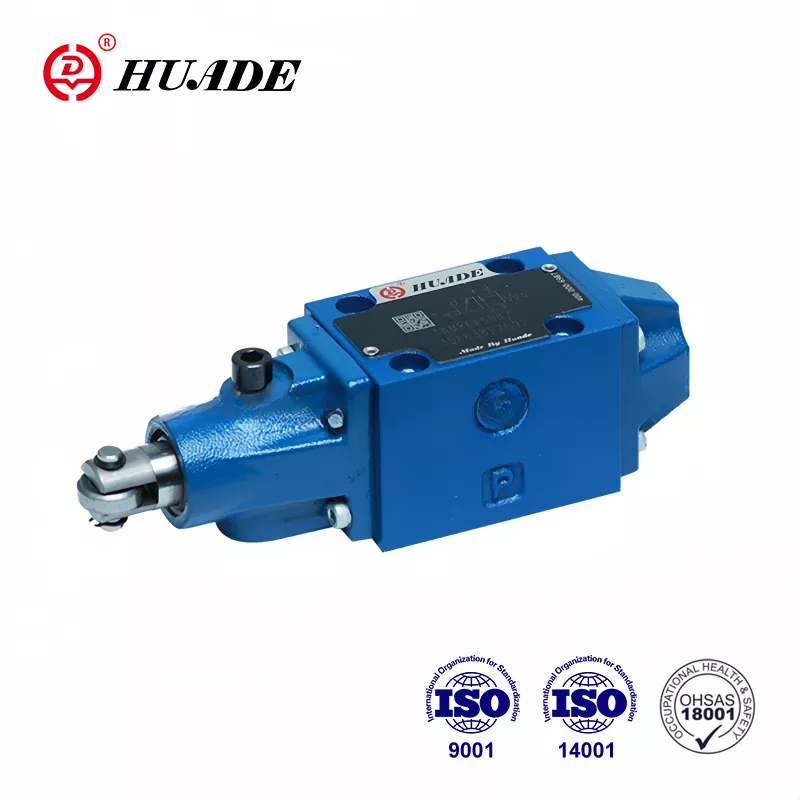

산업용 기계의 방향을 안정적으로 변경해야 하는 경우 방향 제어 밸브 WMR 시리즈는 수십 년 동안 신뢰를 받아온 솔루션을 제공합니다. 기계로 작동되는 이러한 밸브는 산업 시스템의 유압유 흐름을 제어하여 실린더가 확장되거나 수축되는 시기와 모터가 전진 또는 후진하는 시기를 결정합니다.
WMR 밸브는 순수한 기계적 동작을 통해 작동한다는 점에서 눈에 띕니다. 롤러나 플런저는 캠이나 움직이는 부품에 의해 밀려 내부 스풀을 이동시키고 오일 흐름의 방향을 바꿉니다. 이러한 직접적인 물리적 연결은 밸브가 전기 신호가 아닌 실제 기계 위치에 반응한다는 것을 의미하므로 기계적 신뢰성이 가장 중요한 응용 분야에 이상적입니다.
기본 기능 이해

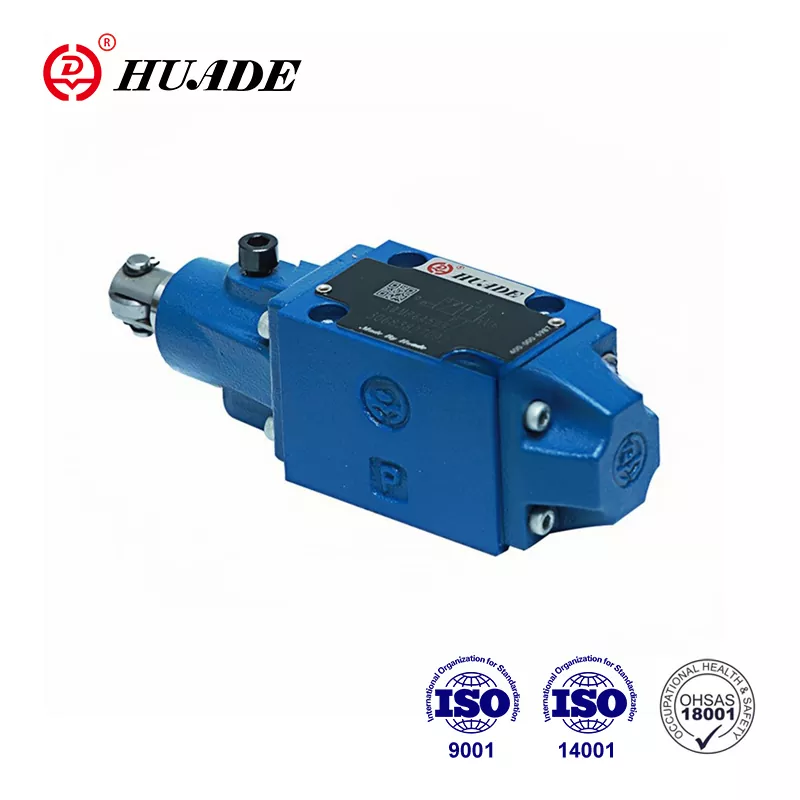

방향 제어 밸브 WMR은 서브플레이트에 장착된 스풀 밸브로 작동합니다. 아무것도 롤러를 밀지 않으면 리턴 스프링이 스풀을 중립 위치에 고정합니다. 외부 캠이나 기계 구성 요소가 롤러 플런저를 누르면 스풀이 밸브 본체 내부로 미끄러져 들어가 서로 다른 포트를 연결합니다. 이 작업은 유압유의 방향을 바꿔 액추에이터를 원하는 방향으로 구동합니다.
이 디자인 철학은 물리적 위치와 유압 작용 사이의 직접적인 연결을 만듭니다. 공작 기계, 크레인 및 자재 취급 장비는 이 원리를 사용하여 올바른 순서로 움직임이 발생하도록 합니다. 밸브는 무언가가 롤러를 물리적으로 움직일 때까지 전환할 수 없으며 이는 많은 응용 분야에서 본질적인 안전을 제공합니다.
중요한 기술 사양
방향 제어 밸브 WMR 시리즈는 ISO 4401 표준에 따라 두 가지 주요 크기로 제공됩니다. NG6 크기 핸들은 P, A 및 B 포트에서 분당 최대 60리터의 유량과 최대 315bar의 압력을 가합니다. NG10 크기는 더 높은 유량으로 유사한 압력 등급을 제공합니다. 이러한 사양을 통해 밸브는 까다로운 산업 환경에서 작동할 수 있습니다.
작동 온도 범위는 표준 NBR 씰 사용 시 영하 20도에서 영하 80도까지입니다. 밸브는 초당 2.8~500제곱밀리미터의 점도를 갖는 유압유를 수용합니다. ISO 4406 클래스 20/18/15 이상의 유체 청결도를 유지하면 내부 마모를 방지하고 서비스 수명을 연장하는 데 도움이 됩니다.
한 가지 제한 사항은 시스템 설계 중에 주의가 필요합니다. 유체를 탱크로 반환하는 T 포트의 표준 압력 제한은 60bar입니다. 주요 작동 포트는 315bar를 쉽게 처리하지만 T 포트에서 60bar를 초과하면 씰이 손상되거나 누출이 발생할 수 있습니다. 일부 고사양 변형에서는 배압이 더 높은 응용 분야에 대해 이 제한을 210bar로 늘립니다.
다양한 요구에 맞는 다양한 구성
방향 제어 밸브 WMR 시리즈는 일반적으로 유압 기호로 표시되는 다양한 스풀 구성을 제공합니다. 4포트, 3위치 밸브는 모든 포트를 중립으로 차단하거나 특정 포트를 탱크에 연결할 수 있습니다. C, E, J, L, M과 같은 기호 코드는 각 위치에 어떤 포트가 연결되는지 나타냅니다. 제조업체는 다양한 회로 요구 사항에 맞게 약 19가지의 다양한 기호 변형을 제공합니다.
2위치 밸브는 더 간단한 온-오프 제어를 제공합니다. 3위치 밸브는 흐름을 차단하거나 자유로운 움직임을 허용하거나 스풀 설계에 따라 다른 조건을 생성할 수 있는 중립 상태를 추가합니다. 올바른 구성을 선택하는 것은 밸브가 중립으로 돌아올 때 실린더가 위치를 유지해야 하는지 아니면 자유롭게 플로팅해야 하는지에 따라 달라집니다.
제조업체 및 모델 변형
Bosch Rexroth는 Hydronorma 제품군의 일부로 오리지널 WMR 시리즈를 생산합니다. NG6 크기 5X 시리즈에는 다양한 롤러 배열과 장착 옵션이 포함되어 있습니다. 밸브는 CETOP 패턴에 따라 표준화된 서브플레이트에 장착되므로 교체가 간편하고 다양한 제조업체의 구성 요소를 혼합할 수 있습니다.
Hengli Hydraulics는 NG10 응용 분야를 위한 WMR/U10 시리즈를 제공합니다. L3X 시리즈는 R형 및 U형 롤러 구성 모두에 19가지 기호 옵션을 제공합니다. 이러한 다양성은 엔지니어가 특정 기계 레이아웃에 필요한 정확한 롤러 위치와 작동 방향을 선택하는 데 도움이 됩니다.
PONAR Wadowice 및 Leader Hydraulics와 같은 다른 공급업체는 호환 가능한 밸브를 제조합니다. ISO 4401에 따른 표준화는 이러한 밸브가 물리적으로 상호 교환될 수 있음을 의미하지만 설계자는 압력 등급, 유량 및 스풀 구성이 응용 분야 요구 사항과 일치하는지 확인해야 합니다.
설치 요구 사항
방향 제어 밸브 WMR의 올바른 설치는 표면 준비부터 시작됩니다. 서브플레이트의 장착 표면은 최대 표면 거칠기 Rz 4, 평탄도 사양(100밀리미터당 0.01)을 충족해야 합니다. 불규칙한 부분이 있으면 밸브 베이스 주변에 누출 경로가 생길 수 있습니다.
4개의 M6 x 40mm 소켓 헤드 캡 나사가 밸브를 서브플레이트에 고정합니다. 플러스 또는 마이너스 15%의 공차로 이 볼트를 9뉴턴 미터로 조이면 밸브 본체가 왜곡되지 않고 적절한 조임력이 제공됩니다. 대각선 패턴으로 교차 조임으로 균일한 압력 분포가 보장됩니다.
유압 시스템은 방향 제어 밸브 WMR에 연결하기 전에 적절한 여과를 사용해야 합니다. ISO 4406 클래스 20/18/15 청결도를 유지하는 필터를 설치하면 스풀과 본체 사이의 긴밀한 간격이 보호됩니다. 작은 입자라도 이러한 표면을 긁어 내부 누출이나 점착을 일으킬 수 있습니다.
실제 응용 프로그램
공작 기계는 공구 교환 순서 및 작업 클램핑 작업을 위해 방향 제어 밸브 WMR을 사용합니다. 기계 스핀들 또는 공구 교환 장치가 특정 위치로 이동하면 캠이 롤러를 활성화하고 유압 동작을 트리거합니다. 이를 통해 전자 제어 없이도 올바른 순서가 자동으로 발생합니다.
광산 및 야금 장비는 컨베이어 위치 지정 및 게이트 제어를 위해 이러한 밸브를 사용합니다. 이러한 산업의 가혹한 환경에서는 부식되거나 파손될 수 있는 전기 연결이 없기 때문에 기계적 작동이 매력적입니다. 전자 센서를 파괴할 수 있는 먼지와 습기는 단순한 롤러와 캠 배열에 최소한의 영향을 미칩니다.
리프트 플랫폼과 가위형 리프트는 안전 시스템에 WMR 밸브를 통합합니다. 롤러 위치는 안전 바가 제자리에 있는지 또는 플랫폼이 특정 높이에 도달했는지 여부를 나타낼 수 있습니다. 이러한 물리적 검증은 안전 회로에 중복성을 추가하고 기계적 인터록을 요구하는 규정을 준수합니다.
유지 관리 및 문제 해결
장착 표면 주위의 외부 누출은 일반적으로 O-링이 손상되었거나 밸브 토크가 부적절하다는 것을 나타냅니다. 장착 개스킷을 검사하고 교체하면 대부분의 외부 누출 문제가 해결됩니다. 장착 표면이 평평하고 손상되지 않았는지 확인하면 재발을 방지할 수 있습니다.
밸브가 제 위치에 고정되어야 할 때 액추에이터가 천천히 표류하면서 내부 누출이 나타납니다. 이는 종종 스풀과 보어를 마모시키는 오염된 유체로 인해 발생합니다. 유체 청결도를 확인하고 필터를 교체하면 근본 원인이 해결됩니다. 심각한 경우 마모가 허용 한계를 초과하면 밸브를 교체해야 할 수도 있습니다.
스풀이 보어 내부에서 자유롭게 움직이지 않으면 작동이 끈적거리거나 느려집니다. 오염이 다시 원인 목록의 1위를 차지하지만 지정된 온도 또는 점도 범위를 벗어나 작동하는 경우에도 문제가 발생합니다. 유압유가 사양 내로 유지되도록 하면 방향 제어 밸브 WMR과 관련된 대부분의 작동 문제를 방지할 수 있습니다.
다른 밸브 유형과 비교
WMM 시리즈는 작동을 위해 롤러 대신 수동 레버를 사용합니다. 작업자는 수동으로 레버를 움직여 밸브 위치를 변경하는데, 이는 사람이 직접 작동하는 제어 장치에 적합합니다. WMD 시리즈는 레버를 회전식 손잡이로 대체하여 보다 컴팩트한 수동 제어 옵션을 제공합니다.
전기로 작동되는 솔레노이드 밸브는 원격 제어 기능을 제공하지만 전력 및 제어 신호가 필요합니다. 이러한 밸브는 기계식 유형보다 빠르게 전환되지만 배선, 솔레노이드 및 전자 컨트롤러를 통해 잠재적인 오류 지점이 발생합니다. 방향 제어 밸브 WMR은 기계적 작동이 적합한 응용 분야에서 이러한 문제를 제거합니다.
파일럿 작동식 밸브는 유압을 사용하여 더 큰 스풀을 이동하므로 더 작은 작동력으로 더 높은 유량을 제어할 수 있습니다. 이러한 밸브는 직접 작동식 WMR 설계에 비해 비용이 더 많이 들고 복잡성이 더해집니다. WMR의 흐름 및 압력 기능 내 응용 분야의 경우 단순한 설계가 더 안정적이고 경제적인 경우가 많습니다.
압력 관리 고려 사항
P, A, B 포트는 315bar를 안전하게 처리하지만 T 포트 제한으로 인해 시스템 설계에 주의가 필요합니다. 탱크 라인에 제한이 있거나 가압 저장소를 사용하면 T 포트의 압력이 높아집니다. 동일한 탱크 라인을 공유하는 다른 밸브의 배압도 이 포트에 영향을 미칩니다.
상당한 복귀 유량을 갖는 밸브에 대해 별도의 탱크 라인을 설치하면 T 포트 압력을 관리하는 데 도움이 됩니다. 일부 설계자는 최소한의 제한으로 탱크에 직접 연결되는 전용 저압 리턴 매니폴드를 사용합니다. 더 높은 T 포트 압력이 불가피한 시스템의 경우 방향 제어 밸브 WMR의 고압 변형을 지정하면 조기 밀봉 실패를 방지할 수 있습니다.
특정 회로 위치의 체크 밸브 또는 제한 장치는 T 포트에 예기치 않게 압력을 생성할 수 있습니다. 설계 중 신중한 회로 분석을 통해 이러한 상황을 식별합니다. 시운전 중 T 포트의 압력 게이지는 실제 조건이 사양 내에 있는지 확인합니다.
흐름 제어 통합
방향 제어 밸브 WMR은 흐름 방향을 전환하지만 유량을 직접 제어하지는 않습니다. 대부분의 응용 분야에서는 액추에이터 속도를 조절하기 위해 추가 흐름 제어가 필요합니다. 니들 밸브 또는 압력 보상 유량 제어 장치는 회로에 설치되거나 밸브 포트에 직접 설치됩니다.
일부 WMR 모델은 P 포트에 직접 설치되는 스레드형 카트리지 제한기를 허용합니다. 이러한 B08, B10 또는 B12 크기 플러그는 간단한 흐름 제한 및 압력 스파이크 감쇠 기능을 제공합니다. 통합 설계는 공간을 절약하고 유압 매니폴드의 개별 구성품 수를 줄입니다.
미터인 흐름 제어는 액츄에이터로 유입되는 유체를 제한하고, 미터아웃 제어는 복귀 흐름을 제한합니다. 선택은 부하 특성과 원하는 제어 품질에 따라 달라집니다. 방향 제어 밸브 WMR은 밸브 주변의 적절한 회로 설계를 통해 두 가지 접근 방식 중 하나를 수용합니다.
2025년 시장 고려사항
공급망 문제는 계속해서 유압 구성품 가용성에 영향을 미칩니다. 특수 WMR 구성의 리드 타임은 몇 개월 연장될 수 있으며 일부 제조업체는 배송 날짜를 2025년 9월로 제시합니다. 미리 계획하고 전략적 재고를 유지하면 생산 지연을 방지하는 데 도움이 됩니다.
표준 NG6 구성의 가격은 주요 제조업체에서 약 800달러부터 시작됩니다. 2차 시장에서는 대안을 제공하며 때로는 150~200달러 범위의 중고 밸브를 구입할 수 있습니다. 그러나 중고 밸브를 구입하려면 내부 상태를 확인하고 조기 고장을 방지하기 위해 세심한 검사가 필요합니다.
Bosch Rexroth와 같은 프리미엄 브랜드와 Hengli와 같은 제조업체의 호환 가능한 대안을 모두 포함하는 다중 소싱 전략은 공급 유연성을 제공합니다. ISO 4401 표준화는 사양이 일치하는 경우 브랜드 간 전환이 가능하다는 것을 의미합니다. 여러 공급업체에 대해 승인된 공급업체 목록을 유지하면 현재 시장 환경에서 위험을 줄일 수 있습니다.
현대 자동화의 역할
공장에 더 많은 센서, 컨트롤러 및 네트워크 연결이 추가됨에 따라 간단한 기계식 방향 제어 밸브 WMR은 전략적 이점을 제공합니다. 해킹될 수 없고 소프트웨어 업데이트가 필요하지 않으며 예측 가능한 방식으로 실패합니다. 이러한 신뢰성은 기계적 백업이 필요한 안전이 중요한 기능에 매우 중요합니다.
사이버 복원력법(Cyber Resilience Act)과 같은 유럽 규정은 디지털 제품 보안에 중점을 둡니다. WMR 밸브와 같은 순수 기계 구성 요소는 이러한 요구 사항을 벗어나므로 기계 제조업체의 규정 준수가 단순화됩니다. 밸브는 시스템에 사이버 보안 취약성을 유발하지 않는 보안 기반 계층을 제공합니다.
에너지 효율성 문제는 유압 시스템 최적화에 대한 관심을 불러일으킵니다. 방향 제어 밸브 WMR 자체는 에너지를 절약하지 못하지만 신뢰성과 낮은 내부 누출은 전체 시스템 효율성에 기여합니다. 적절한 유량 등급을 갖춘 적절한 크기의 밸브는 압력 강하 및 열 낭비를 최소화합니다.
올바른 구성 선택
방향 제어 밸브 WMR 선택은 응용 분야 요구 사항을 이해하는 것부터 시작됩니다. 최대 유량과 압력에 따라 NG6 또는 NG10 크기 조정이 적절한지 여부가 결정됩니다. 액추에이터 유형과 원하는 중립 위치 동작에 따라 필요한 기호 구성이 결정됩니다.
롤러 위치는 밸브가 기계 시스템과 통합되는 방식에 영향을 미칩니다. R형 롤러는 한쪽에 장착되고 U형 롤러는 다른쪽에 장착되어 캠 배치가 유연해집니다. 필요한 작동력과 사용 가능한 캠 형상이 이 선택에 영향을 미칩니다.
씰 재료 선택은 유체 유형과 극한 온도에 따라 달라집니다. 표준 NBR 씰은 일반적인 산업 온도 범위에서 석유 기반 유압 오일과 함께 작동합니다. 고온 응용 분야 또는 합성 유체에는 다양한 조건을 견딜 수 있는 FKM 씰이 필요할 수 있습니다. 화학적 호환성을 검증하면 씰이 부풀어오르거나 품질이 저하되는 것을 방지할 수 있습니다.
문서 및 지원 리소스
제조업체는 웹사이트를 통해 방향 제어 밸브 WMR에 대한 자세한 기술 문서를 제공합니다. 데이터 시트에는 정확한 사양, 치수 및 주문 코드가 나열되어 있습니다. 설치 매뉴얼에는 장착 절차와 토크 값이 자세히 설명되어 있습니다.
다양한 형식의 CAD 모델은 기계 설계 및 매니폴드 레이아웃에 도움이 됩니다. 이러한 3D 표현은 정확한 밸브 엔벨로프와 포트 위치를 표시하므로 물리적 프로토타입 제작 전에 간섭을 확인할 수 있습니다. 대부분의 제조업체는 일반 설계 소프트웨어로 가져오는 STEP 또는 IGES 형식의 모델을 제공합니다.
응용 엔지니어링 지원은 복잡한 회로 설계 문제를 해결하는 데 도움이 됩니다. 제조업체는 특이한 응용 분야에 대한 특정 구성을 권장하거나 기존 시스템의 문제를 해결할 수 있는 기술 팀을 유지합니다. 설계 단계에서 이러한 리소스를 활용하면 비용이 많이 드는 실수와 재설계를 방지할 수 있습니다.
최종 고려 사항
방향 제어 밸브 WMR은 전자적 정교함보다 기계적 위치 제어와 안정적인 스위칭이 더 중요한 응용 분야에 사용됩니다. 입증된 설계는 전자 제어의 취약점 없이 광업, 금속 가공, 자재 취급의 까다로운 조건을 처리합니다. 그 기능과 한계를 이해하면 엔지니어는 이를 효과적으로 적용할 수 있습니다.
적절한 유체 관리는 밸브 수명을 크게 연장합니다. 청결도 표준을 유지하고 지정된 온도 및 점도 범위 내에서 작동하며 T 포트 압력을 관리하면 대부분의 실패 모드를 예방할 수 있습니다. 이러한 간단한 예방 조치 덕분에 방향 제어 밸브 WMR은 수십 년 동안 서비스를 제공하는 오래 지속되는 구성 요소가 되었습니다.
디지털 혁신을 추진하는 세계에서 WMR 밸브는 기계 솔루션이 여전히 중요한 역할을 하고 있음을 입증합니다. 해킹되거나 원격으로 조작될 수 없기 때문에 고유한 보안이 제공됩니다. 장비 위치와 유압 작동 사이의 물리적 연결은 안전 시스템이 의존할 수 있는 예측 가능한 동작을 생성합니다. 이러한 이유로 방향 제어 밸브 WMR은 현대 산업 유압 장치와 관련이 있습니다.
