유량 제어 밸브 조정 방법: 전체 안내서

유압 장비가 갑자기 느려져서 기어가는 것을 본 적이 있습니까? 아니면 급수 시스템 압력이 이상하게 작동하는 것을 발견하셨나요? 10번 중 9번은 주의가 필요한 유량 제어 밸브가 원인입니다. 이러한 중요한 구성 요소를 미세 조정하는 방법에 대해 고민하고 계시다면 잘 찾아오셨습니다.

흐름 제어 밸브는 유체 시스템의 볼륨 손잡이와 같습니다. 액체 또는 가스가 파이프를 통해 흐르는 속도를 제어합니다. 자동차의 크루즈 컨트롤을 조정하는 것과 마찬가지로 이러한 밸브를 적절하게 조정하는 것은 원활한 작동과 비용이 많이 드는 고장의 차이를 의미할 수 있습니다.

유압 시스템의 밸브 조정 문제를 해결하든, 산업 공정에서 물 흐름을 관리하든, 공압 장비를 미세 조정하든, 이 완전한 가이드는 흐름 제어 밸브를 안전하고 효과적으로 조정하는 데 필요한 모든 것을 안내합니다.

3단계: 모니터링 및 미세 조정

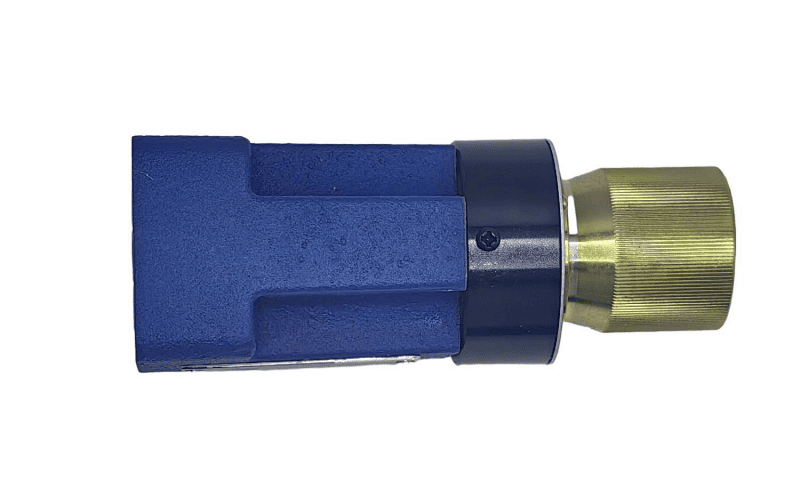

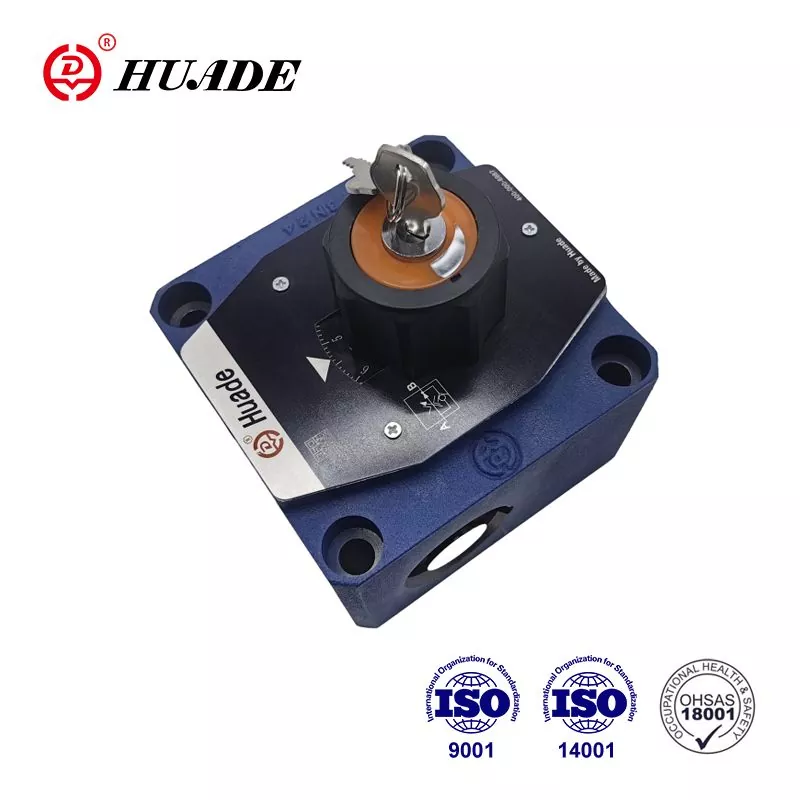

유량 제어 밸브는 파이프나 시스템을 통과하는 유체(액체 또는 기체)의 양을 제어하는 ​​장치입니다. 부엌의 수도꼭지처럼 생각해보세요. 물을 돌려서 물이 더 많이 또는 더 적게 흐르도록 할 수 있습니다. 그러나 유량 제어 밸브는 훨씬 더 정확하며 산업 시스템, 기계 및 장비에 사용됩니다.

ISA(국제 자동화 협회)에 따르면 유량 제어 밸브는 산업 공정 제어의 기본 구성 요소이며, 원하는 시스템 성능을 유지하기 위해 유체 유량을 조절하는 최종 제어 요소 역할을 합니다.^[1]

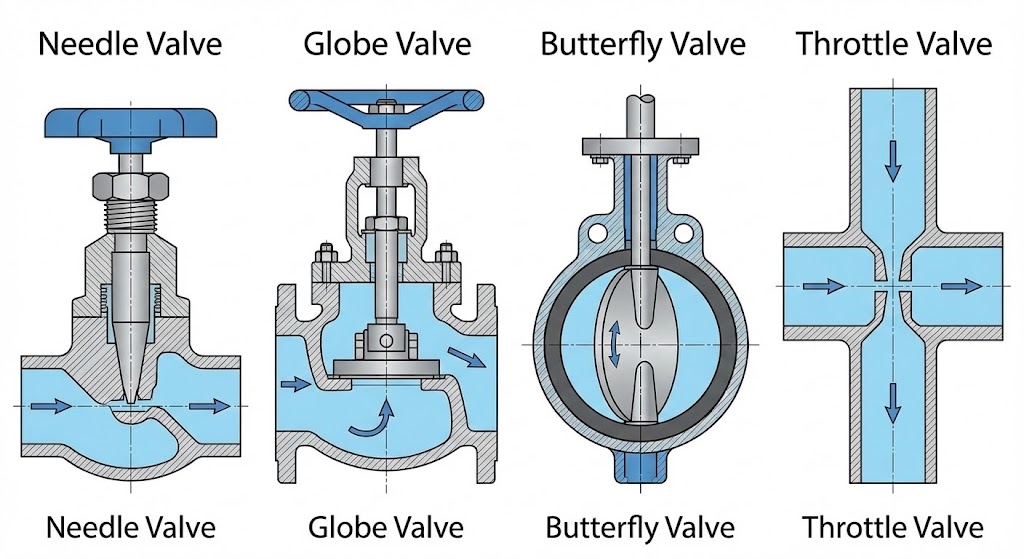

유량 제어 밸브의 유형

조정에 대해 자세히 알아보기 전에 접하게 될 주요 유형을 살펴보겠습니다.

압력 보상형 밸브와 비보상형 밸브 비교

이는 밸브 조정 방법에 영향을 미치는 중요한 차이점입니다.

저널에 발표된 연구기계압력 보상 유량 제어 밸브는 내부 보상기 메커니즘을 활용하여 압력 변화를 자동으로 조정함으로써 동적 부하 조건에서 일관된 유량을 유지한다는 것을 보여줍니다.^[2]

산업 표준 및 규정 준수

유량 제어 밸브를 조정할 때는 확립된 산업 표준을 따르는 것이 중요합니다. 밸브 설계 및 테스트를 관리하는 주요 표준 조직은 다음과 같습니다.^[3][4]

이러한 표준은 다양한 밸브 제조업체 및 응용 분야 전반에 걸쳐 안전성, 신뢰성 및 상호 운용성을 보장합니다.

필요한 도구

밸브 조정을 시작하기 전에 다음 필수 도구를 모으십시오.

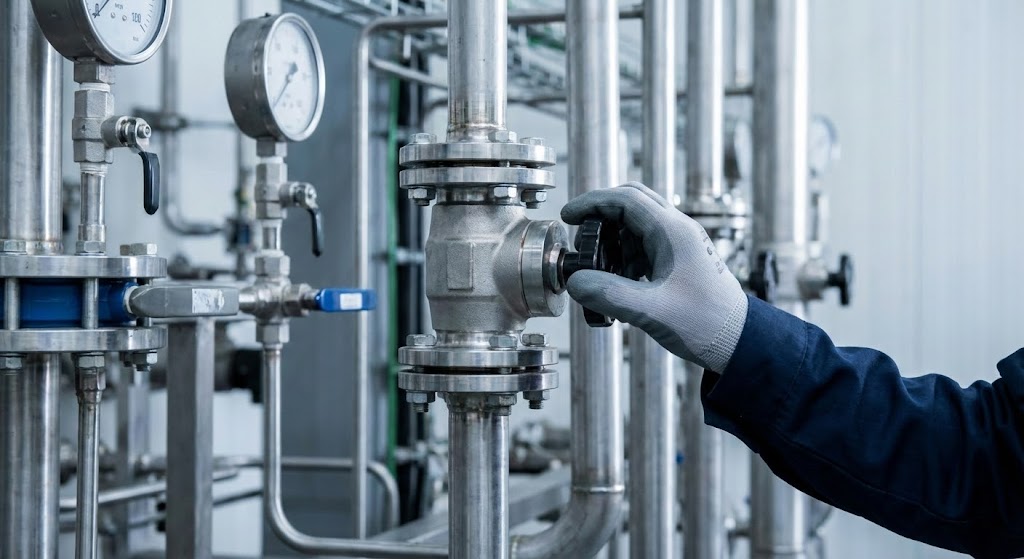

유량 제어 밸브 조정에 대한 단계별 가이드

1단계: 조정 준비

• 적절한 절차에 따라 시스템을 안전하게 종료하십시오.
• 시스템 사양에서 목표 유량을 확인하세요.
• 밸브의 현재 위치를 확인하고 기존 설정을 기록해 두십시오.
• 유량계와 압력 게이지가 아직 설치되어 있지 않은 경우 설치하십시오.

2단계: 기본 조정 프로세스

작은 조정부터 시작하십시오. 한 번에 큰 변경을 하지 마십시오.

• 조정 나사 또는 손잡이를 천천히 돌립니다.
  • 시계방향(조임)= 더 많은 흐름
  • 시계 반대 방향(풀림)= 더 많은 흐름
• 한 번에 1/8~1/4바퀴만 돌립니다.
• 각각의 작은 조정 후에 시스템을 테스트하십시오.

3단계: 모니터링 및 미세 조정

• 시스템을 가동하고 유량계 판독값을 확인하세요.
• 현재 보고 있는 것과 원하는 것을 비교하세요. 목표를 달성하고 있나요?
• 필요에 따라 약간의 수정을 가하세요. 여기서는 인내심이 중요합니다.
• 안전한 한도 내에서 유지하려면 압력 게이지를 주의 깊게 살펴보세요.
• 각 조정 후 시스템이 안정될 때까지 잠시 기다리십시오. 서두르지 마십시오!

디지털 유압 흐름 제어에 대한 최근 연구에 따르면 적절한 조정 타이밍이 중요합니다. 시스템은 정확한 흐름 측정을 달성하기 위해 조정 사이에 안정화 기간이 필요합니다.^[5]

4단계: 설정을 잠그고 모든 것을 문서화하세요

완벽한 흐름을 확보했다면 이제 조정을 확보할 차례입니다.

• 가능한 원인: 캐비테이션, 난류, 밸브 소형
• 유휴 상태뿐만 아니라 일반적인 작업 조건에서 모든 것을 테스트하십시오.
• 설정을 적어 보세요. 저를 믿으세요. 나중에 감사할 것입니다.

녹음할 내용:

• 초기 밸브 위치(닫힌 상태에서 회전)
• 최종 유량 달성
• 작동 중 시스템 압력
• 조정 날짜
• 비정상적인 관찰

특정 밸브 유형 조정

일반적인 문제 및 해결 방법

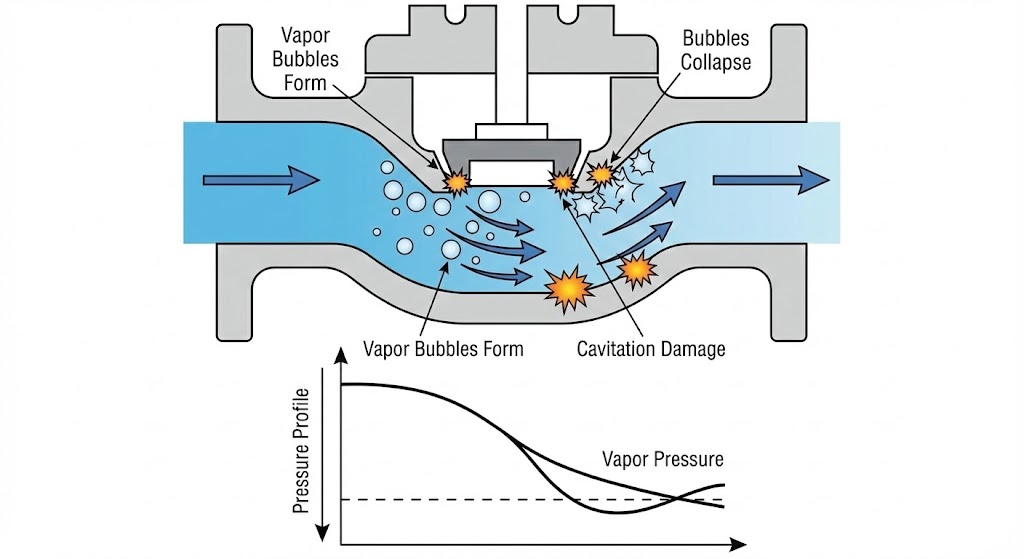

제어 밸브의 캐비테이션 이해

캐비테이션은 제어 밸브에 영향을 미치는 가장 파괴적인 현상 중 하나입니다. 이는 밸브의 국지적 압력이 액체의 증기압 아래로 떨어져 증기 기포가 형성될 때 발생합니다. 이러한 기포가 고압 영역에서 붕괴되면 충격파가 발생하여 밸브 내부에 심각한 손상을 초래할 수 있습니다.^[7]

Emerson의 연구에 따르면 캐비테이션은 높은 소음 수준(종종 110dB 초과), 과도한 진동, 피팅으로 인한 재료 손상, 흐름 제어 효율성 저하 등 4가지 주요 부정적인 영향을 특징으로 합니다.^[7]Diese Ventile funktionieren, indem sie die Größe der Öffnung ändern, durch die Flüssigkeit strömt, oder indem sie spezielle Drucksysteme verwenden, um den Fluss konstant zu halten. Sie sind in vielen Systemen das „letzte Kontrollelement“, das heißt, sie sind das letzte Teil, das tatsächlich die Anpassungen vornimmt.

밸브 성능에 영향을 미치는 요인

이러한 요소를 이해하면 더 나은 조정을 하는 데 도움이 됩니다.

• 유체 특성:두꺼운 유체(고점도)는 얇은 유체보다 느리게 흐릅니다. 온도 변화는 유체 두께에 영향을 미칩니다. 부식성 유체에는 특수 밸브 재질이 필요할 수 있습니다.
  연구에 따르면 코어 직경, 스프링 강성, 댐핑 홀 직경과 같은 밸브 매개변수가 흐름 동적 성능에 큰 영향을 미치는 것으로 나타났습니다.^[12]
• 시스템 설계:파이프 크기와 레이아웃은 압력 강하에 영향을 미칩니다. 올바른 제어를 위해서는 적절한 밸브 크기가 중요합니다. 지지 및 정렬은 기계적 응력을 방지합니다.
• 작동 조건:압력 변동은 보상되지 않은 밸브에 더 많은 영향을 미칩니다. 극한의 온도로 인해 밸브 구성 요소가 손상될 수 있습니다. 유체의 오염으로 인해 밸브 통로가 막힐 수 있습니다.

최적의 성능을 위한 유지 관리 팁

조정 손잡이를 돌립니다.

• 매월 밸브 및 주변을 청소하십시오.
• 정기점검시 누수여부를 확인하세요
• 제조업체 권장사항에 따라 움직이는 부품에 윤활유를 바르십시오.
• 필터를 교체하여 유체를 깨끗하게 유지하세요
• 매년 또는 지정된 대로 유량 설정을 교정합니다.

밸브에 주의가 필요하다는 신호:

• 조정이 어려움
• 일관되지 않은 유량
• 작동 중 이상한 소음
• 눈에 보이는 누출 또는 부식
• 불규칙한 시스템 동작

실제 적용 시나리오

결론

유량 제어 밸브를 적절하게 조정하는 것은 연습을 통해 향상되는 기술입니다. 작은 조정부터 시작하고 안전을 우선시하며 프로세스를 서두르지 마십시오. 모든 시스템이 다르기 때문에 한 응용 프로그램에 적합한 것이 다른 응용 프로그램에는 수정이 필요할 수 있다는 점을 기억하십시오.

성공의 열쇠는 특정 밸브 유형을 이해하고, 적절한 안전 절차와 산업 표준을 따르고, 시스템 성능을 모니터링하면서 점진적인 조정을 하는 것입니다. 인내심을 갖고 세부 사항에 주의를 기울이면 시스템 성능을 최적화하고 장비 수명을 연장할 수 있습니다.

참조할 수 있도록 이 가이드를 가까이에 보관하고 절차에 대해 확실하지 않은 경우 주저하지 말고 시스템 설명서를 참조하거나 전문가에게 문의하세요. 적절한 밸브 조정은 시스템의 신뢰성과 효율성에 대한 투자입니다.
