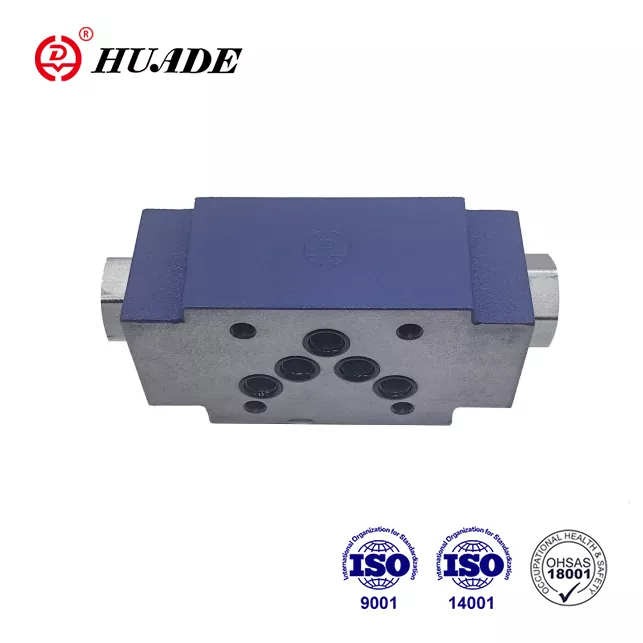

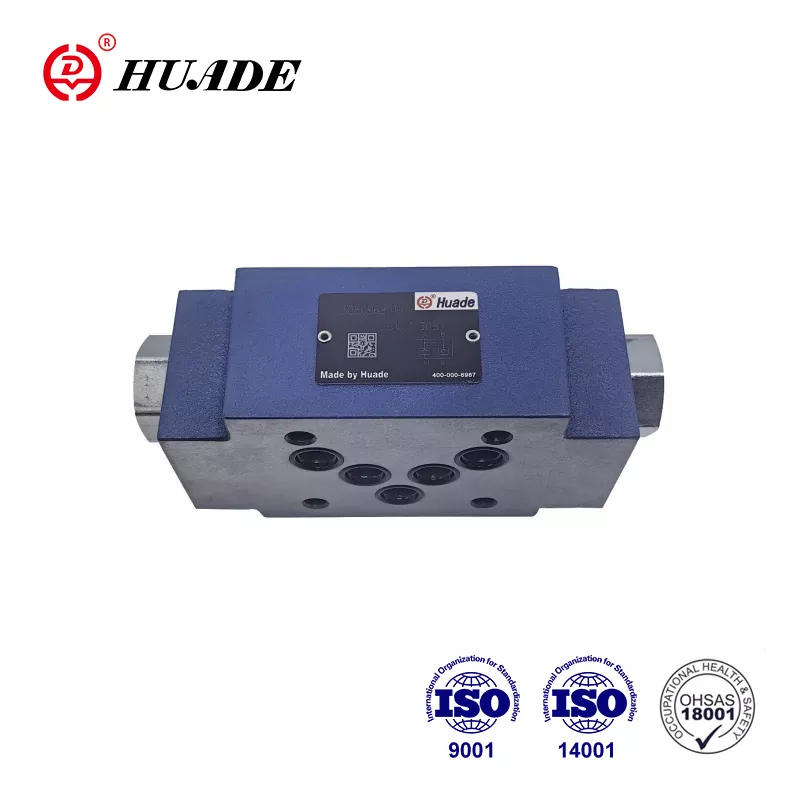

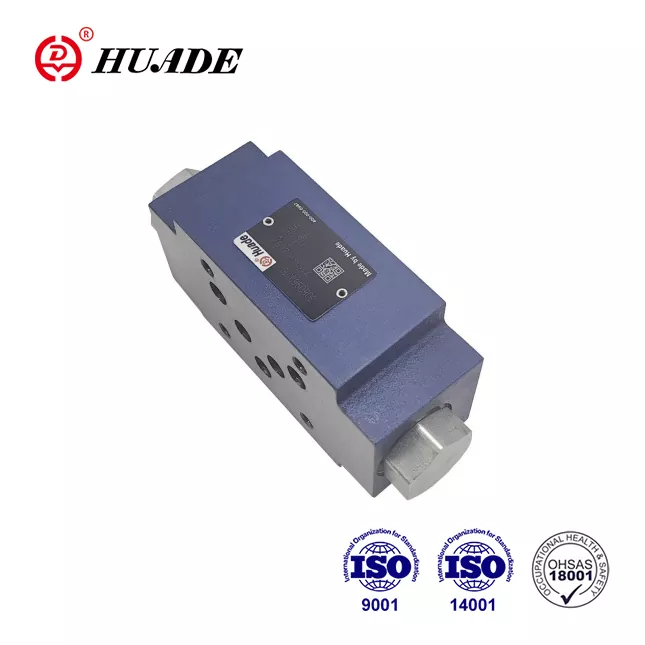

밸브 샌드위치 플레이트 Z2S 10을 점검하십시오

• 제품 기능 : 파일럿 운영 설계, Rexroth 호환 기술, 유출없는 폐쇄 기능
• 사양 : Z2S 10 시리즈, 최대 압력 31.5 MPa, 유량 범위 60-450 L/Min
• 응용 분야 : 수직 스태킹 어셈블리, 엔지니어링 기계, 야금, 공작 기계

문의 보내기 PDF 다운로드

제품 설명

Huade는 1979 년부터 Rexroth와 협력 한 경험이 7 년 동안 Rexroth의 최첨단 기술을 통합했습니다. Huade의 Check Valve Z2S 10은 Rexroth의 동일한 시리즈의 저렴한 대안입니다. Huade는 국제 표준, 즉 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. 각 체크 밸브 Z2S 10은 탁월한 성능을 보장하기 위해 공장을 떠나기 전에 엄격한 테스트를 거칩니다. Huade® 유압 밸브는 엔지니어링 및 건설 기계, 야금, 공작 기계, 환경 보호, 조선, 항공 우주, 철도 교통, 석유 및 석유 화학, 군사 산업 및 기타 분야에 널리 사용됩니다. 중국에서 잘 알려진 국가 브랜드입니다. 이 라인의 유사한 제품보다 기술이 더욱 발전하고 내구성이 뛰어납니다.

체크 밸브 샌드위치 플레이트 Z2S 10의 제품 매개 변수

크기	6	10	16	22
Max.Flow (L/Min)	60까지	120까지	300까지	450까지
최대 수술 압력 (MPA)	31.5까지
크래킹 압력 (MPA)	특징적인 곡선을 참조하십시오
지도	기호를 참조하십시오
면적 비율	A1/A2 = 1 : 3	A1/A2 = 1 : 11.45	A1/A2 = 1 : 11.8	A1/A2 = 1 : 13.6
면적 비율	A1/A2 = 1 : 3	A3/A2 = 1 : 2.86	A3/A2 = 1 : 2.8	A3/A2 = 1 : 2.8
압력 유체	미네랄 오일 (NBR 씰 용) 또는 인산염 에스테르 (FPM 씰 용)
압력 유체 온도 범위 (℃)	-30 ～+80
점도 범위 (mm2/s)	2.8 ~ 500
체중 (kg)	약 0.8	약 3	약 6.5	약 12

체크 밸브 샌드위치 플레이트 Z2S 10의 제품 기능 및 적용

특징:

▶ 수직 스태킹 어셈블리에 사용합니다

▶ 1 ~ 2 개의 서비스 포트의 누출 무료 폐쇄의 경우

▶ DIN 24 340 Form A, ISO4401 및 Cetop -RP 121H에 포팅 패턴

애플리케이션:

이 파일럿 작동 체크 밸브 Z2S는 수직 스태킹 설치에 사용됩니다. 필요에 따라 누설없이 하나 또는 두 개의 작동유 포트를 밀봉 할 수 있습니다.

체크 밸브 샌드위치 플레이트 Z2S 10의 기능, 섹션 및 기호

체크 밸브 타입 Z2S 10은 샌드위치 플레이트 디자인입니다. 그것들은 오랜 기간 동안 심지어 1 ~ 2 개의 서비스 포트의 누출이없는 폐쇄에 사용됩니다. 자유 흐름은 A1에서 A2 또는 B1에서 B2에서 B2까지 발생합니다. A1 B1의 흐름 반대 방향이 차단됩니다. 유체가 A1에서 A2로 흐르면 스풀 (1)에 압력이 가해지고 오른쪽으로 밀려 나서 볼 포펫 밸브 (2)를 열어 포펫 (3)을 엽니 다. 밸브의 올바른 닫기를 보장하기 위해 방향 밸브의 A2 B2 서비스 포트는 중립 위치의 탱크에 연결해야합니다.

Z2S의 상징
