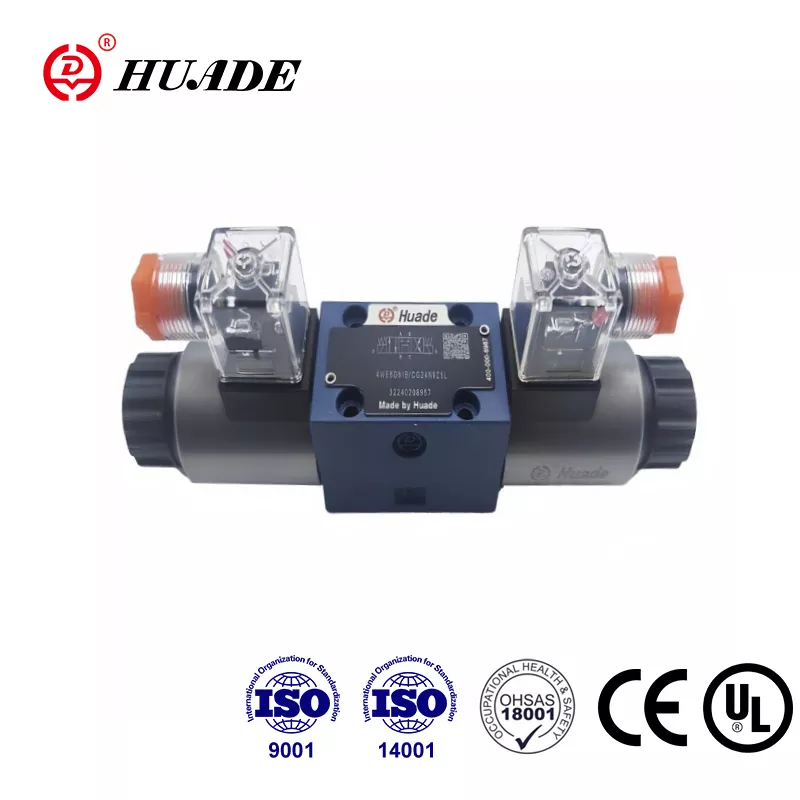

유압 시스템을 사용할 때 올바른 방향 제어 밸브를 선택하면 장비의 성능과 신뢰성이 크게 달라질 수 있습니다. Rexroth 4WE 6 Y 방향 제어 밸브는 산업용 유압 장치에서 신뢰할 수 있는 구성 요소로 명성을 얻었으며, 이 밸브가 특별한 이유를 이해하면 해당 밸브가 귀하의 응용 분야에 적합한 선택인지 결정하는 데 도움이 될 수 있습니다.
방향 제어 밸브란 무엇입니까?
4WE 6 Y 모델의 세부 사항을 살펴보기 전에 방향 제어 밸브의 기능을 이해하는 것이 도움이 됩니다. 이 밸브는 유압유의 흐름을 제어하는 유압 시스템의 기본 구성 요소입니다. 유체의 경로를 변경함으로써 실린더가 움직이는 방향이나 모터가 한 방향으로 회전하는지 여부를 결정합니다. 유압유를 필요한 곳으로 안내하는 교통 컨트롤러로 생각하십시오.
Rexroth 4WE 6 Y 방향 제어 밸브는 솔레노이드 작동 밸브 범주에 속합니다. 즉, 전기 신호를 사용하여 밸브 위치를 전환합니다. 이러한 전기 제어를 통해 정확한 타이밍이 중요한 자동화 시스템에 쉽게 통합할 수 있습니다.

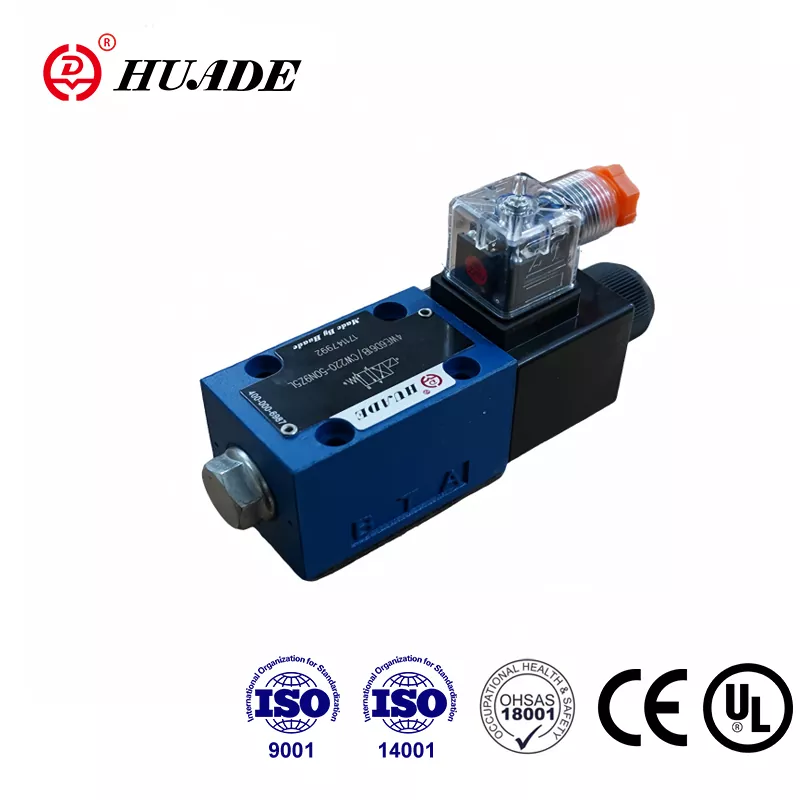

4WE 6 Y 디자인의 기본
4WE 6 Y는 산업용 유압장치에서 가장 일반적인 크기 중 하나인 NG 6 크기 표준에 따라 제작되었습니다. 이 크기는 세계 여러 지역에서 CETOP 3 또는 ISO 4401-03으로도 알려져 있습니다. 이것이 의미하는 바는 밸브가 표준 장착 패턴에 맞기 때문에 설치가 간단하고 나중에 필요한 경우 쉽게 교체할 수 있다는 것입니다.
밸브는 4방향, 2위치 밸브로 작동합니다. 간단히 말해서 유압 라인을 연결하기 위한 4개의 포트가 있으며 두 가지 다른 흐름 구성 간에 전환할 수 있습니다. 이름의 "Y"는 밸브 내부의 특정 스풀 설계를 나타내며 각 위치에서 유체가 흐르는 방식을 정확하게 결정합니다.
4WE 6 Y 방향 제어 밸브의 주목할만한 특징 중 하나는 직동형 설계입니다. 더 큰 메인 밸브를 움직이기 위해 작은 제어 신호가 필요한 파일럿 작동식 밸브와 달리 이 밸브의 솔레노이드는 유체 흐름을 제어하는 스풀을 직접 움직입니다. 이 디자인은 일반적으로 더 빠른 응답 시간을 제공하지만 이는 밸브가 극도로 높은 유량보다는 중간 유량에서 가장 잘 작동한다는 것을 의미합니다.
Y-스풀 구성 작동 방식
Rexroth 4WE 6 Y 방향 제어 밸브의 Y-스풀 구성은 특정 흐름 패턴을 생성합니다. 솔레노이드에 전원이 공급되지 않으면 밸브는 정지 위치에 놓입니다. 이 상태에서 펌프의 압력은 한 작업 포트에 연결되고 다른 작업 포트는 탱크로 배출됩니다. 솔레노이드에 전원을 공급하면 스풀이 이동하여 이러한 연결을 반대로 바꿉니다.
이러한 전환 동작으로 인해 4WE 6 Y는 특히 파일럿 밸브로 유용합니다. 많은 유압 시스템, 특히 대형 메인 밸브가 있는 시스템에서 4WE 6 Y는 더 큰 밸브에 무엇을 해야 하는지 알려주는 제어 두뇌 역할을 합니다. 이는 메인 밸브의 한쪽 또는 다른 쪽으로 파일럿 압력을 보내 더 큰 밸브가 무거운 유량 요구 사항을 이동하고 처리하도록 합니다.
밸브는 다양한 구성에서 멈춤 장치 메커니즘을 사용합니다. 이는 솔레노이드에 전원을 공급하고 밸브 스위치 위치를 변경하면 전원을 차단한 후에도 해당 위치에 유지된다는 의미입니다. 다시 전원을 공급할 때까지 다시 전환되지 않습니다. 이 기능은 솔레노이드에 지속적으로 전원을 공급할 필요가 없으므로 에너지를 절약합니다.
압력 및 유량 기능
Rexroth 4WE 6 Y 방향 제어 밸브는 메인 포트에서 최대 350bar(약 5,000psi에 해당)의 작동 압력을 처리할 수 있습니다. 이는 시중의 많은 경제형 밸브보다 상당히 높은 수치입니다. 탱크 포트는 표준 버전에서 최대 160bar를 처리할 수 있으며 일부 모델의 정격은 210bar입니다.
흐름 용량의 경우 밸브는 분당 최대 80리터 또는 분당 약 21갤런을 관리할 수 있습니다. 이는 중급 유압 응용 분야에 적합합니다. 시스템이 더 큰 흐름을 처리해야 하는 경우 일반적으로 모든 흐름을 직접 처리하는 대신 이 밸브를 더 큰 메인 밸브에 대한 파일럿 제어로 사용합니다.
이러한 등급은 특정 조건에서 최대 성능을 나타낸다는 점은 주목할 가치가 있습니다. 실제 응용 분야에서 실제 압력 강하 및 흐름 처리는 유압유의 점도 및 각 위치의 밸브를 통과하는 특정 흐름 경로와 같은 요소에 따라 달라집니다.
Wet-Pin 솔레노이드 기술
Rexroth 4WE 6 Y 방향 제어 밸브를 차별화하는 주요 기능 중 하나는 습식 핀 솔레노이드 설계입니다. 이 구성에서 솔레노이드의 플런저는 작동유로부터 밀봉되지 않고 유압유에 직접 위치합니다. 이것이 이상하게 들릴 수도 있지만 실제로는 몇 가지 장점을 제공합니다.
유압유는 솔레노이드의 냉각수와 윤활유 역할을 합니다. 이는 솔레노이드의 수명을 연장하고 수백만 사이클에 걸쳐 보다 안정적으로 작동하는 데 도움이 됩니다. 유체는 전자기 코일에서 발생하는 열을 흡수하여 운반하여 코일을 손상시키거나 자력을 감소시킬 수 있는 과열을 방지합니다.
또한 습식 핀 설계는 유압 시스템을 배수하거나 압력이 포함된 구성 요소를 파손하지 않고도 솔레노이드를 제거하고 교체할 수 있음을 의미합니다. 일부 모델에서는 코일을 90도 또는 완전히 회전시켜 특정 설치에 대한 전기 연결에 더 쉽게 접근할 수도 있습니다.
그러나 이 설계에서는 유압유에 특정 요구 사항이 적용됩니다. 오일은 솔레노이드의 내부 구성 요소와 호환되어야 합니다. Rexroth는 특정 아연 기반 첨가제가 포함된 유압 오일을 사용하는 것에 대해 특별히 경고합니다. 이는 시간이 지남에 따라 밸브의 작은 내부 통로를 막는 침전물을 형성할 수 있기 때문입니다.
유체 호환성 및 청결도
4WE 6 Y 방향 제어 밸브는 표준 광유 유압 오일뿐만 아니라 여러 유형의 내화성 유체와 함께 작동합니다. 표준 씰은 대부분의 미네랄 오일을 처리하고 -30°C ~ +80°C의 온도 범위에서 작동하는 NBR(니트릴 고무)로 만들어집니다. 다양한 유체 또는 더 높은 온도와의 호환성이 필요한 경우 FKM(탄화플루오르) 씰을 옵션으로 사용할 수 있습니다.
Rexroth 4WE 6 Y 방향 제어 밸브의 장기적인 신뢰성을 위해서는 유압유를 깨끗하게 유지하는 것이 중요합니다. 밸브에는 ISO 4406 클래스 20/18/15 이상의 유체 청정도가 필요합니다. 실용적인 측면에서 이는 일반적으로 10미크론 이상의 등급의 필터를 사용하여 효과적인 여과가 필요하다는 것을 의미합니다.
오염된 유체는 방향 제어 밸브 문제의 가장 일반적인 원인 중 하나입니다. 유체의 입자는 스풀과 보어의 정밀 표면을 긁어 시간이 지남에 따라 내부 누출을 증가시킬 수 있습니다. 또한 스풀이 고착되어 느리거나 불완전한 변속이 발생할 수도 있습니다. 적절하게 유지관리된 여과 시스템은 이러한 문제를 방지하고 밸브의 서비스 수명을 크게 연장합니다.
전기 옵션 및 연결
4WE 6 Y 방향 제어 밸브에는 다양한 전력 시스템에 맞는 다양한 전압 옵션이 제공됩니다. 일반적인 선택에는 많은 산업 제어 시스템의 표준인 24V DC와 110V 또는 230V와 같은 AC 전압이 포함됩니다. 밸브의 전력 소비는 일반적으로 약 30와트입니다.
밸브를 주문할 때 모델 번호를 보면 필요한 전압이 정확히 무엇인지 알 수 있습니다. 예를 들어 모델명에서 "G24"는 24V DC를 의미하고 "W230"은 230V AC를 의미합니다. 전기 연결은 일반적으로 DIN EN 175301-803 사양을 충족하는 표준 3핀 커넥터로 제공되지만 다른 커넥터 유형도 사용할 수 있습니다.
일부 밸브 버전에는 일반적으로 모델 코드에서 "N9"로 지정된 수동 오버라이드 기능이 포함되어 있습니다. 이를 통해 전력을 사용할 수 없을 때 스풀을 수동으로 밀어 밸브를 이동할 수 있으므로 설정이나 문제 해결 중에 도움이 될 수 있습니다. 그러나 이 수동 오버라이드에는 제한이 있으므로 탱크 압력이 50bar 미만인 경우에만 사용해야 합니다.
설치 요구 사항
Rexroth 4WE 6 Y 방향 제어 밸브를 올바르게 설치하는 것은 간단하지만 세부 사항에 주의가 필요합니다. 밸브는 4개의 장착 볼트를 사용하여 표준 NG 6 매니폴드 또는 서브플레이트에 장착됩니다. 장착 표면은 적절한 밀봉을 보장하기 위해 일반적으로 Rz 4보다 거칠지 않은 특정 평탄도 및 매끄러움 요구 사항을 충족해야 합니다.
토크 사양은 생각보다 중요합니다. Rexroth는 표준 미터법 볼트의 경우 장착 볼트를 9Nm으로 조이도록 지정합니다. 특정 영국식 크기의 볼트를 사용하는 경우 다양한 스레드 특성을 설명하기 위해 사양이 약간 변경됩니다. 볼트를 덜 조이면 외부 누출이 발생할 수 있고, 지나치게 조이면 밸브 본체가 변형되어 스풀이 묶일 수 있습니다.
밸브를 설치할 때 모든 포트 연결이 깨끗하고 잔해물이 없는지 확인하십시오. 설치 중에 유입된 작은 입자라도 나중에 문제를 일으킬 수 있습니다. 유압을 가하기 전에 전기 연결을 확인하여 밸브가 올바르게 이동하고 배선 문제가 없는지 확인하는 것도 좋은 습관입니다.
성능 특성
Rexroth 4WE 6 Y 방향 제어 밸브는 전원 공급 시 20~70밀리초, 전원 차단 시 10~60밀리초 범위의 응답 시간을 제공합니다. 이 시간은 유체 점도, 작동 압력 및 흐름 조건과 같은 요인에 따라 달라질 수 있습니다.
모든 스풀형 밸브와 마찬가지로 4WE 6 Y에도 설계상 내부 누출이 있습니다. 흐름을 차단해야 하는 경우에도 소량의 유체가 스풀을 지나 미끄러집니다. 이러한 누출은 정상적인 현상이며 적절한 윤활을 위해 필요하지만, 이는 밸브가 아무런 움직임 없이 장기간 동안 부하를 제 위치에 유지해야 하는 응용 분야에는 적합하지 않음을 의미합니다.
스풀과 보어 사이에 정상적인 마모가 발생하므로 밸브 수명 동안 내부 누출이 점차 증가합니다. 이는 반드시 밸브를 즉시 교체해야 한다는 의미는 아니지만 모니터링해야 할 사항입니다. 과도한 누출은 시스템 효율성을 감소시킬 수 있으며 결국 최적의 성능을 유지하기 위해 밸브 교체가 필요할 수 있습니다.
일반적인 응용
4WE 6 Y 방향 제어 밸브는 광범위한 산업 응용 분야에서 사용됩니다. 공작 기계는 종종 이러한 밸브를 사용하여 클램핑 장치나 공구 교환기와 같은 보조 기능을 제어합니다. 플라스틱 사출 성형기는 이를 다양한 제어 기능에 사용합니다. 테스트 스탠드 및 모바일 장비에도 일반적으로 이러한 밸브가 통합되어 있습니다.
특히 일반적인 응용 분야 중 하나는 4WE 6 Y를 대형 방향 밸브용 파일럿 밸브로 사용하는 것입니다. 이 역할에서는 더 큰 밸브를 이동시키는 파일럿 압력을 제어하여 고유량 유압 시스템을 전자적으로 제어할 수 있습니다. 이 파일럿 구성은 높은 유량 용량이 실제로 필요한 경우에만 더 큰 밸브를 사용하면서 밸브의 신뢰성과 상대적으로 저렴한 비용을 활용합니다.
최대 350bar의 압력에서 안정적으로 작동하는 밸브의 능력은 저압 밸브가 적절한 안전 마진을 제공하지 못하는 까다로운 응용 분야에 적합합니다. 이러한 압력 기능은 또한 압력 스파이크가 있거나 정확한 압력 제어가 항상 유지되지 않는 시스템에서 밸브가 효과적으로 작동할 수 있음을 의미합니다.
유지 관리 고려 사항
Rexroth 4WE 6 Y 방향 제어 밸브는 사양 내에서 작동할 때 유지 관리가 상대적으로 거의 필요하지 않습니다. 가장 중요한 유지보수 작업은 적절한 작동유 상태를 유지하는 것입니다. 이는 유체 제조업체의 권장 사항에 따라 정기적으로 오일을 교체하고 필터 상태를 지속적으로 모니터링하는 것을 의미합니다.
밸브가 평소보다 느리게 반응하거나 완전히 움직이지 않는 경우 오염이 원인인 경우가 많습니다. 필요에 따라 필터를 확인하고 교체하면 일반적으로 이러한 문제가 해결됩니다. 유체 청결도를 확인한 후에도 문제가 지속되면 밸브 자체를 검사하거나 교체해야 할 수 있습니다.
시스템에서 밸브를 제거하지 않고도 솔레노이드 코일을 교체할 수 있어 가동 중지 시간이 최소화됩니다. 코일이 고장나면 몇 시간이 아닌 몇 분 안에 교체품을 설치할 수 있는 경우가 많습니다. 이 모듈형 설계는 습식 핀 솔레노이드 구성의 실질적인 장점 중 하나입니다.
비용 및 가용성
순정 Rexroth 4WE 6 Y 방향 제어 밸브는 일반적으로 수백 달러의 비용이 들며, 정확한 가격은 특정 옵션 및 전압 요구 사항에 따라 다릅니다. 이 가격대는 밸브의 품질 구성과 성능을 반영합니다. 특히 아시아 제조업체에는 저렴한 대안이 존재하지만 Rexroth라는 이름은 많은 엔지니어가 중요한 응용 분야에 가치를 두는 신뢰성으로 명성을 얻고 있습니다.
이 밸브는 Rexroth 유통업체 및 여러 산업 공급업체를 통해 널리 구입할 수 있습니다. 표준 NG 6 치수를 따르기 때문에 정확한 성능 특성은 다를 수 있지만 필요한 경우 다른 제조업체의 기능적으로 유사한 밸브를 찾을 수도 있습니다.
대량 적용 분야의 경우 Rexroth 유통업체 또는 담당자와 옵션을 직접 논의하면 때로는 더 나은 가격이나 리드 타임을 얻을 수 있습니다. 또한 특정 요구 사항에 정확히 맞는 구성을 선택하는지 확인하는 데도 도움이 될 수 있습니다.
대안을 고려해야 하는 경우
Rexroth 4WE 6 Y 방향 제어 밸브는 다양한 응용 분야에서 탁월한 성능을 발휘하지만 항상 최선의 선택은 아닙니다. 귀하의 응용 분야에서 부하 유지를 위해 내부 누출이 전혀 필요하지 않은 경우 포핏 스타일 밸브 또는 카운터밸런스 밸브가 더 나은 역할을 할 것입니다. 스풀 밸브의 고유한 누출로 인해 이러한 제로 누출 응용 분야에는 적합하지 않습니다.
단순한 온-오프 스위칭이 아닌 비례 제어가 필요한 응용 분야를 위해 Rexroth는 4WRPEH 시리즈와 같은 비례 방향 밸브를 제공합니다. 이 밸브는 가변 유량 제어 기능을 제공하고 중간 위치를 유지할 수 있어 훨씬 더 정교한 제어 기능을 제공합니다.
유량 요구 사항이 분당 80리터를 초과하는 경우 더 큰 밸브 크기가 필요하거나 4WE 6 Y가 더 큰 메인 밸브의 파일럿 역할을 하는 구성이 필요합니다. 정격 유량을 초과하여 밸브를 사용하면 과도한 압력 강하, 발열 및 마모 가속화가 발생할 수 있습니다.
최종 생각
Rexroth 4WE 6 Y 방향 제어 밸브는 밸브의 압력 및 흐름 성능 내에서 안정적인 전환 제어가 필요한 산업용 유압 시스템을 위한 확실한 선택을 나타냅니다. 습식 핀 솔레노이드 설계는 뛰어난 내구성을 제공하는 반면, 표준 NG 6 크기는 대부분의 유압 시스템에 쉽게 통합될 수 있도록 보장합니다.
이 밸브의 성공은 적절한 적용과 설치로 귀결됩니다. 설치 토크 사양을 준수하고 밸브의 정격 작동 매개변수를 준수하면서 유압유가 깨끗하고 호환되는지 확인하면 수년간 안정적인 서비스를 제공할 수 있습니다. 직접 제어 요소 또는 파일럿 밸브로 작동하는 밸브의 기능은 시스템 설계에 유연성을 제공합니다.
4WE 6 Y 방향 제어 밸브의 기능과 한계가 무엇인지 이해하면 해당 밸브가 유압 시스템에 적합한 구성품인지 여부에 대해 정보를 바탕으로 결정을 내리는 데 도움이 됩니다. 올바르게 적용하면 매일매일 유체 방향 제어라는 까다로운 작업을 처리하는 신뢰할 수 있는 일꾼이 됩니다.
