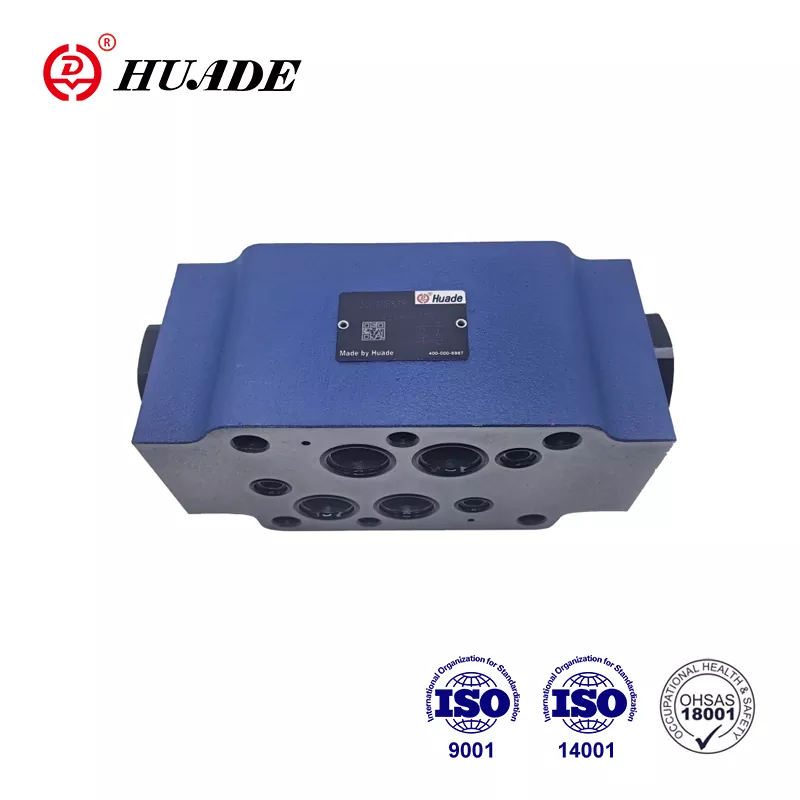

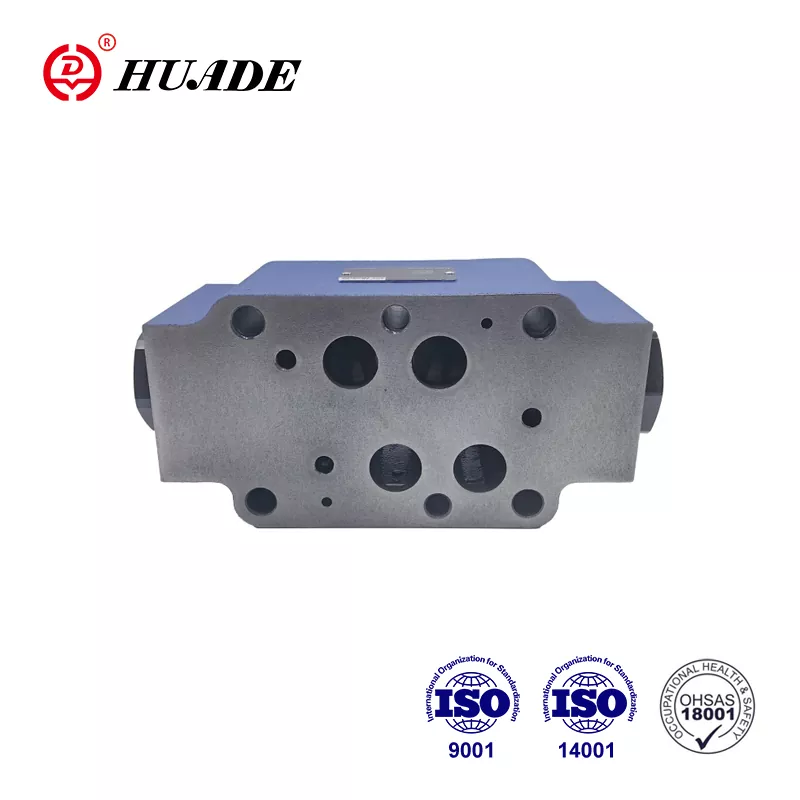

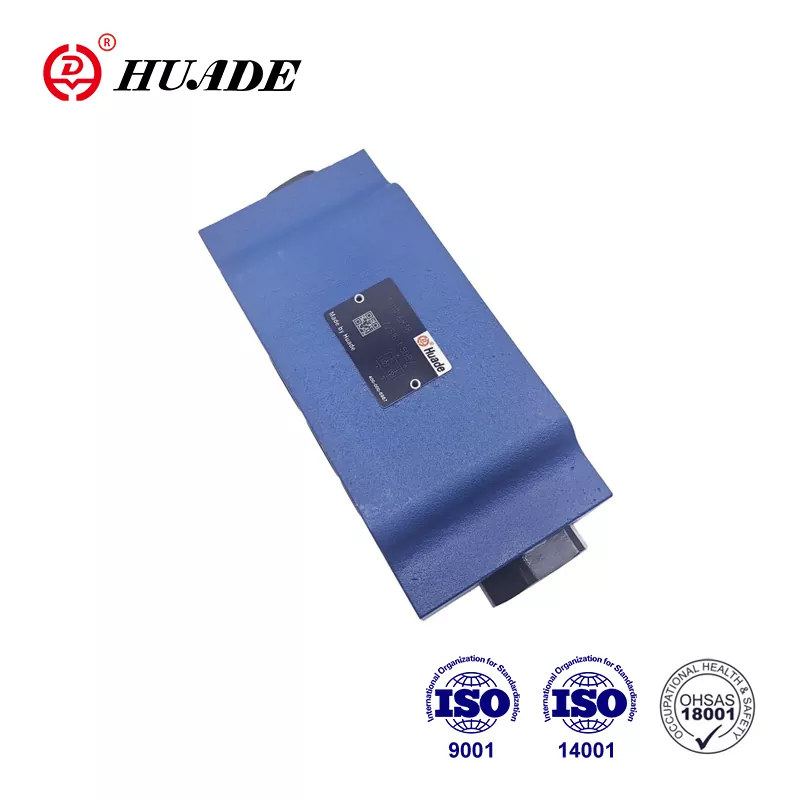

밸브 샌드위치 플레이트 Z2S 16을 점검하십시오

• 제품 기능 : 파일럿 운영 설계, Rexroth 호환 Z2S 시리즈, 누출없는 밀봉 성능
• 사양 : 최대 흐름 300L/분, 최대 31.5MPA의 작동 압력, 샌드위치 플레이트 장착
• 응용 분야 : 수직 스태킹 유압 어셈블리, 산업용 유압 시스템 소립은 실수를 할 수 있습니다. 응답을 다시 확인하십시오. 소네트 4

문의 보내기 PDF 다운로드

제품 설명

1979 년 중국과 독일 정부 간의 전략적 파트너십을 통해 설립 된 Huade는 Rexroth와 두 번의 협력을했습니다. Huade® Check Valve Z2S 16은 동일한 시리즈로 Rexroth의 Z2S 16을 대체 할 수 있습니다. 가격이 더 합리적입니다. 공장에는 안정적인 성능을 보장 할 수있는 좋은 검사 시스템이 있습니다. 각 Z2S 16은 공장을 떠나기 전에 표준 상자와 방수 플라스틱 포장으로 포장됩니다. Huade는 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade® 유압 방향 밸브는 신뢰할 수있는 성능으로 인해 군사 산업에서 사용됩니다. 중국의 오래된 국가 브랜드입니다.

체크 밸브 샌드위치 플레이트 Z2S 16의 제품 매개 변수

크기	6	10	16	22
Max.Flow (L/Min)	60까지	120까지	300까지	450까지
최대 수술 압력 (MPA)	31.5까지
크래킹 압력 (MPA)	특징적인 곡선을 참조하십시오
지도	기호를 참조하십시오
면적 비율	A1/A2 = 1 : 3	A1/A2 = 1 : 11.45	A1/A2 = 1 : 11.8	A1/A2 = 1 : 13.6
면적 비율	A1/A2 = 1 : 3	A3/A2 = 1 : 2.86	A3/A2 = 1 : 2.8	A3/A2 = 1 : 2.8
압력 유체	미네랄 오일 (NBR 씰 용) 또는 인산염 에스테르 (FPM 씰 용)
압력 유체 온도 범위 (℃)	-30 ～+80
점도 범위 (mm2/s)	2.8 ~ 500
체중 (kg)	약 0.8	약 3	약 6.5	약 12

체크 밸브 샌드위치 플레이트 Z2S 16의 제품 기능 및 적용

특징:

▶ 수직 스태킹 어셈블리에 사용합니다

▶ 1 ~ 2 개의 서비스 포트의 누출 무료 폐쇄의 경우

▶ DIN 24 340 Form A, ISO4401 및 Cetop -RP 121H에 포팅 패턴

애플리케이션:

이 체크 밸브 Z2S는 수직 스태킹 설치에 사용됩니다. 필요에 따라 누설없이 하나 또는 두 개의 작동유 포트를 밀봉 할 수 있습니다.

함수, 섹션, 체크 밸브 샌드위치 플레이트 Z2S의 기호

파일럿 작동 체크 밸브 유형 Z2S 16은 샌드위치 플레이트 설계입니다. 장기간조차도 1 ~ 2 개의 서비스 포트의 누출이없는 폐쇄에 사용됩니다. 자유 흐름은 A1에서 A2 또는 B1에서 B2에서 B2까지 발생합니다. A1 B1의 흐름 반대 방향이 차단됩니다. 유체가 A1에서 A2로 흐르면 스풀에 압력이 가해지고 오른쪽으로 밀려 나서 볼 포펫 밸브를 열어 팝펫을 엽니 다. 밸브의 올바른 닫기를 보장하기 위해 방향 밸브의 A2 B2 서비스 포트는 중립 위치의 탱크에 연결해야합니다.

Z2S의 상징
