유압 시스템은 건설 장비부터 공장 기계까지 모든 것에 동력을 공급합니다. 이러한 시스템의 중심에는 유량 제어 밸브가 있습니다. 이는 유압 유체가 시스템을 통해 이동하는 속도를 제어하는 작지만 강력한 구성 요소입니다. 그들을 유압 세계의 교통 관제사로 생각하십시오.
그런데 이 밸브는 정확히 무엇이며, 왜 그렇게 다양한 유형이 있습니까? 간단한 용어로 나누어 보겠습니다.
유압식 유량 제어 밸브는 실제로 어떤 역할을 합니까?
호스로 정원에 물을 주고 있다고 상상해 보세요. 노즐을 꽉 쥐면 물이 덜 나오고 스프링클러의 움직임도 느려집니다. 열면 더 많은 물이 흐르고 모든 것이 더 빠르게 움직입니다. 유압식 흐름 제어 밸브는 동일한 방식으로 작동합니다. 즉, 시스템을 통해 흐르는 유체의 양을 제어하여 유압 실린더와 모터가 움직이는 속도를 제어합니다.
이 밸브는 다음과 같은 이유로 중요합니다.
• 유압장비의 속도를 제어한다.
• 물건을 망칠 수 있는 갑작스럽고 갑작스러운 움직임을 방지합니다.
• 적절한 양의 수분을 사용하여 에너지를 절약합니다.
• 원활한 작동을 보장하여 작업자의 안전을 유지합니다.
유압식 유량 제어 밸브의 주요 유형
1. 비보상 유량 제어 밸브
그것들은 무엇입니까:이는 가장 간단한 유형으로, 기본적으로 유체 라인의 조정 가능한 제한 사항입니다.
작동 방식:여기에는 더 크게 또는 더 작게 만들 수 있는 작은 구멍(오리피스라고 함)이 있습니다. 더 많은 개방은 더 많은 흐름을 의미합니다. 이는 정원용 호스 노즐의 입구를 조정하는 것과 같습니다.
유형은 다음과 같습니다.
• 니들 밸브- 뾰족한 바늘을 사용하여 작은 개구부를 정밀하게 제어
• 스로틀 밸브- 흐름을 조절할 수 있는 다양한 모양(볼, 슬리브) 보유
• 인라인 밸브- 유체 라인에 직접 장착되는 작고 컴팩트한 밸브
좋은 점:
- 간단하고 저렴함
- 설치 및 수정이 용이함
- 기본적인 작업에 적합
그다지 좋지 않음:
- 압력이 변하면 흐름이 변합니다.
- 별로 정확하지 않음
- 부하가 계속 변경되면 제대로 작동하지 않습니다.
가장 적합한 용도:윤활 시스템이나 기본 냉각 회로와 같이 압력이 꽤 안정적으로 유지되는 간단한 응용 분야입니다.
2. 압력 보상형 유량 제어 밸브
그것들은 무엇입니까:압력이 변하더라도 흐름을 일정하게 유지하도록 자동으로 조정되는 스마트 밸브입니다.
작동 방식:압력 변화를 감지하고 자동으로 개구부를 조정하는 "보상기"가 내장되어 있습니다. 이는 건물의 다른 곳에서 무슨 일이 일어나더라도 항상 동일한 물 흐름을 제공하는 자동 수도꼭지를 갖는 것과 같습니다.
두 가지 주요 유형:
• 제한적(양방향)- 장비로 들어가는 모든 흐름을 제어합니다.
• 바이패스(3방향)- 장비에 적절한 양을 유지하기 위해 추가 흐름을 탱크로 다시 보냅니다.
좋은 점:
- 부하가 변경되더라도 흐름이 일정하게 유지됩니다.
- 매우 정확함(3-5% 이내의 정확도)
- 힘든 작업에 적합
그다지 좋지 않음:
- 더 복잡하고 비용이 많이 듭니다.
- 더 크고 유지 관리가 더 필요함
가장 적합한 용도:로봇, 크레인, 공작기계 등 정확한 속도 제어가 필요한 정밀 작업.
3. 방향 제어 밸브
그것들은 무엇입니까:이 밸브는 유체 흐름의 양이 아니라 유체 흐름 방향을 제어합니다.
작동 방식:이는 유체를 다른 경로로 안내하는 철도 스위치와 같습니다. 주요 업무는 흐름 제어는 아니지만 다양한 경로를 열고 닫아 흐름에 영향을 줍니다.
주요 유형:
• 스풀 밸브- 슬라이딩 피스를 사용하여 여러 포트를 통해 흐름을 유도합니다.
• 볼 밸브- 구멍이 있는 볼을 회전시켜 흐름 경로를 열거나 닫습니다.
• 버터플라이 밸브- 빠른 온/오프 제어를 위해 회전 디스크를 사용합니다.
좋은 점:
- 복잡한 시스템에 매우 다재다능함
- 볼 밸브는 매우 잘 밀봉됩니다.
- 버터플라이 밸브는 빠르게 작동하고 가볍습니다.
그다지 좋지 않음:
- 정밀한 흐름 제어에는 적합하지 않음
- 볼 및 버터플라이 밸브는 미세 조정에 적합하지 않습니다.
가장 적합한 용도:다중 실린더, 고압 차단 애플리케이션 및 대형 파이프라인 시스템을 갖춘 시스템입니다.

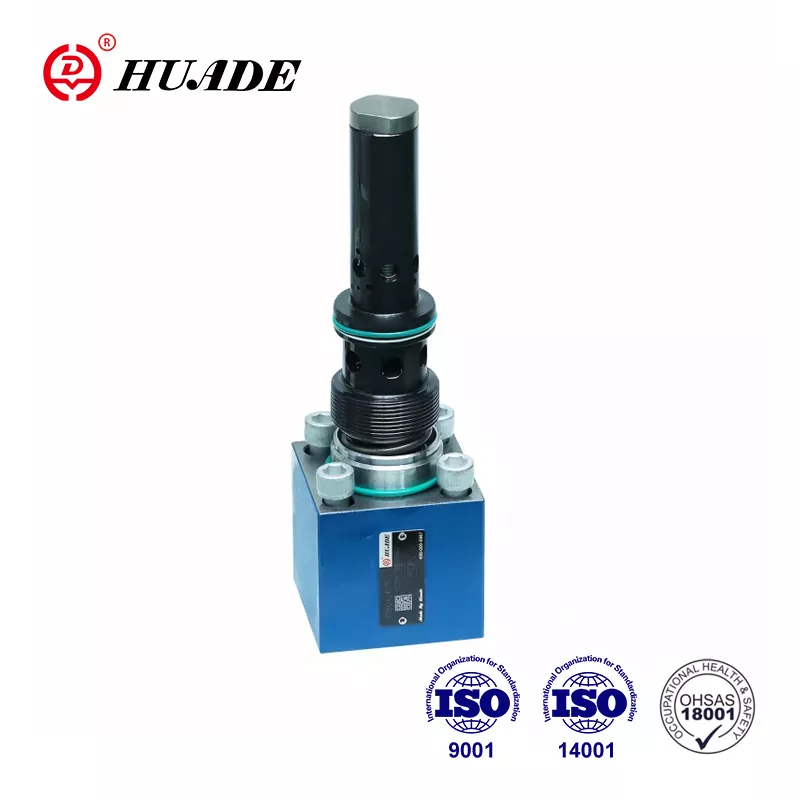

4. 특수 유량 제어 밸브
그것들은 무엇입니까:특정 작업을 위해 설계된 밸브.
유형은 다음과 같습니다.
• 체크 밸브- 유체가 한 방향으로만 흐르도록 합니다(일방향 문과 같이).
• 유량 분배 밸브- 여러 실린더가 동일한 속도로 움직이도록 흐름을 분할합니다.
• 우선순위 밸브- 중요한 회로가 먼저 유동적이 되도록 하세요.
작동 방식:각 유형에는 고유한 특수 디자인이 있습니다. 체크 밸브는 스프링과 볼을 사용하여 역류를 차단합니다. 흐름 분배기는 기어 또는 특수 스풀을 사용하여 흐름을 균등하게 분할합니다.
좋은 점:
- 특정 작업에 딱 맞습니다.
- 체크 밸브는 간단하고 안정적입니다.
- 흐름 분배기는 정확한 동기화를 제공합니다.
그다지 좋지 않음:
- 특정 목적에만 적합
- 특별한 설정이나 교정이 필요할 수 있습니다.
가장 적합한 용도:역류를 방지하고 여러 실린더를 동기화하며 중요한 시스템의 우선 순위를 보장합니다.
5. 비례 및 서보 밸브
그것들은 무엇입니까:컴퓨터나 전자신호로 제어되는 첨단 밸브입니다.
작동 방식:수동 조정 대신 이 밸브는 전기 신호에 반응합니다. 현대 자동차의 스로틀과 같다고 생각하십시오. 페달을 세게 밟을수록 연료가 더 많이 흐릅니다.
두 가지 유형:
• 비례 밸브- 전기신호에 따라 유량 조절
• 서보 밸브- 완벽한 제어를 위한 피드백 시스템을 갖춘 초정밀 밸브
좋은 점:
- 매우 정확함
- 빠르게 변할 수 있다
- 자동화 시스템에 적합
그다지 좋지 않음:
- 매우 비싸다
- 설치 및 유지 관리가 복잡함
- 매우 깨끗한 유체가 필요합니다(먼지로 인해 쉽게 손상될 수 있음).
가장 적합한 용도:사출 성형 기계, 항공우주 장비, 테스트 시스템과 같은 고정밀 애플리케이션.
6. 스마트 및 디지털 밸브
그것들은 무엇입니까:최신 기술 - 센서와 컴퓨터 제어 기능이 내장된 밸브.
두 가지 유형:
• 스마트 밸브- 압력, 온도, 흐름을 모니터링하는 센서와 인터넷 연결을 갖추고 있습니다.
• 디지털 밸브- 정밀한 유량 제어를 위해 함께 작동하는 여러 개의 온/오프 밸브를 사용합니다.
작동 방식:스마트 밸브는 인공 지능을 사용하여 자동으로 조정하고 데이터를 휴대폰이나 컴퓨터로 보낼 수 있습니다. 디지털 밸브는 여러 개의 간단한 온/오프 밸브를 결합하여 하나의 정밀한 밸브처럼 작동합니다.
좋은 점:
- 자신의 문제를 진단할 수 있다
- 매우 안정적이고 효율적입니다.
- 원격으로 제어 가능
그다지 좋지 않음:
- 처음에는 매우 비쌉니다.
- 제대로 작동하려면 컴퓨터 시스템이 필요합니다.
가장 적합한 용도:모든 것을 원격으로 모니터링하려는 현대식 공장, 자동화된 생산 라인 및 시스템.
7. 카트리지 밸브
그것들은 무엇입니까:매니폴드라고 불리는 특수 블록에 나사로 고정되는 모듈형 밸브입니다.
작동 방식:밸브를 파이프로 연결하는 대신 이 밸브는 드릴 블록에 맞습니다. 이는 개별 부품을 튜브로 연결하는 대신 LEGO 블록으로 건물을 짓는 것과 같습니다.
좋은 점:
- 매우 컴팩트 - 공간 절약
- 연결 수가 적다는 것은 누출이 적다는 것을 의미합니다.
- 작은 공간에서도 복잡한 제어 시스템 구축 가능
그다지 좋지 않음:
- 특별히 설계된 매니폴드 블록이 필요함
- 초기 설정 비용이 높음
가장 적합한 용도:공간이 제한된 건설 장비, 소형 공장 기계 및 해양 시스템.
올바른 밸브를 선택하는 방법
올바른 밸브 선택은 여러 요인에 따라 달라집니다.
흐름에 필요한 사항:움직이려면 얼마나 많은 액체가 필요합니까? 작은 니들 밸브는 낮은 유량에 작동하는 반면, 대형 버터플라이 밸브는 대량을 처리합니다.
압력 요구사항:밸브가 시스템의 압력을 처리할 수 있는지 확인하십시오. 대부분의 유압 시스템은 200~700bar(약 3000~10000PSI) 사이에서 작동합니다.
얼마나 정확해야 합니까?간단한 작업에는 기본적인 비보상 밸브를 사용할 수 있습니다. 정밀 작업에는 압력 보상 밸브 또는 서보 밸브가 필요합니다.
귀하의 예산:기본 밸브는 비용이 저렴하지만 정확하지는 않습니다. 하이테크 밸브는 비용이 더 많이 들지만 성능은 더 좋습니다.
사용 가능한 공간:좁은 공간에는 카트리지 밸브나 소형 인라인 밸브가 필요할 수 있습니다.
유지:밸브를 얼마나 자주 서비스할 것인지 고려하십시오. 디지털 밸브는 유지 관리가 덜 필요하지만 초기 비용이 더 많이 듭니다.
설치 팁
미터인 대 미터아웃:유량 제어 밸브를 설치하여 실린더로 들어가는 유체(미터 인) 또는 나가는 유체(미터 아웃)를 제어할 수 있습니다. 미터 아웃은 일반적으로 부하가 이탈하는 것을 방지하므로 더 좋습니다.
여과법:항상 밸브 앞에 필터를 설치하십시오. 더러운 유체는 유압 밸브의 가장 큰 원인입니다.
바이패스 밸브:전체 시스템을 종료하지 않고도 유량 제어 밸브를 정비할 수 있도록 바이패스 밸브를 설치하십시오.
일반적인 응용
다양한 밸브는 다양한 상황에서 가장 잘 작동합니다.
결론
유압식 유량 제어 밸브는 복잡해 보일 수 있지만 모두 동일한 기본 작업을 수행합니다. 즉, 유압 시스템에서 사물이 얼마나 빠르게 움직이는지를 제어합니다. 핵심은 특정 요구 사항에 맞는 밸브 유형을 선택하는 것입니다.
다음 질문으로 시작하세요.
- 얼마나 정확해야 합니까?
- 내 예산은 얼마입니까?
- 내 공간은 얼마나 되나요?
- 원격 제어나 모니터링이 필요합니까?
간단한 응용 분야에서는 기본적이고 저렴한 밸브를 사용할 수 있는 경우가 많습니다. 복잡하거나 정밀한 작업으로 인해 고급 밸브의 추가 비용이 정당화될 수 있습니다.
작업을 제대로 수행하지 않으면 가장 저렴한 밸브가 항상 최선의 선택은 아니라는 점을 기억하십시오. 그러나 간단한 밸브가 제대로 작동한다면 가장 비싼 밸브를 구입할 필요도 없습니다.
핵심은 시스템의 요구 사항을 이해하고 이를 올바른 밸브 기술과 일치시키는 것입니다. 확실하지 않은 경우 특정 응용 분야에 가장 적합한 선택을 하는 데 도움을 줄 수 있는 유압 전문가에게 문의하십시오.
간단한 유압 프레스를 구축하든, 복잡한 자동화 공장 라인을 구축하든, 귀하의 작업에 딱 맞는 유량 제어 밸브가 있습니다. 비결은 어느 것을 선택할지 아는 것입니다.
