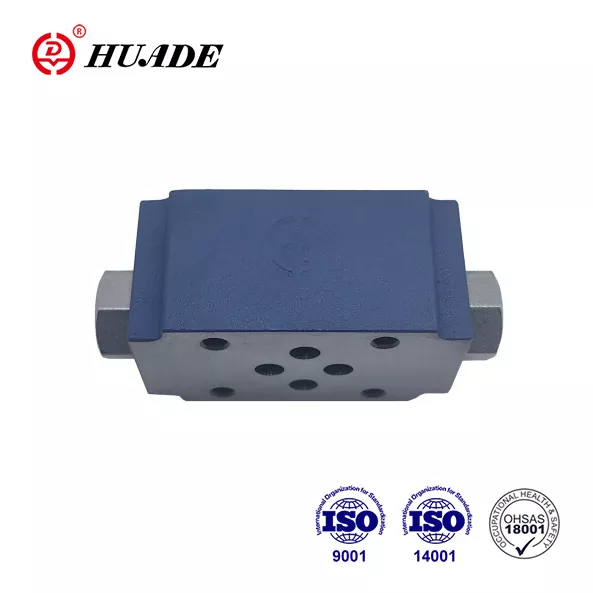

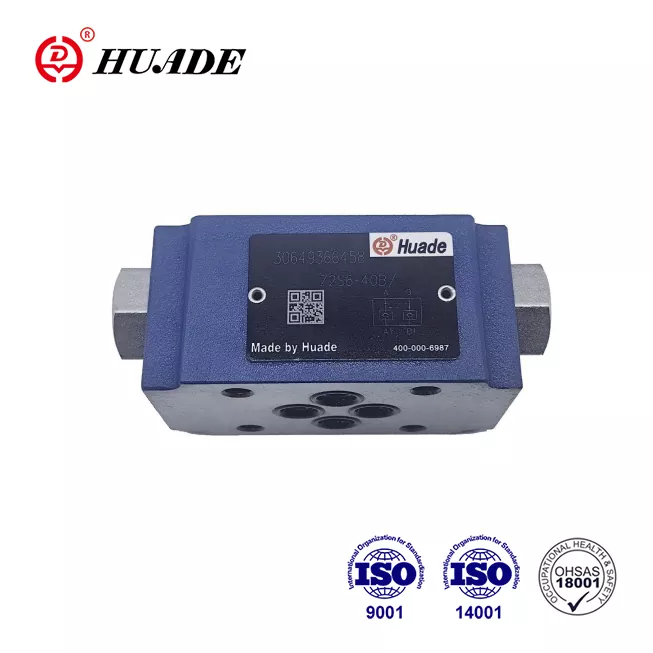

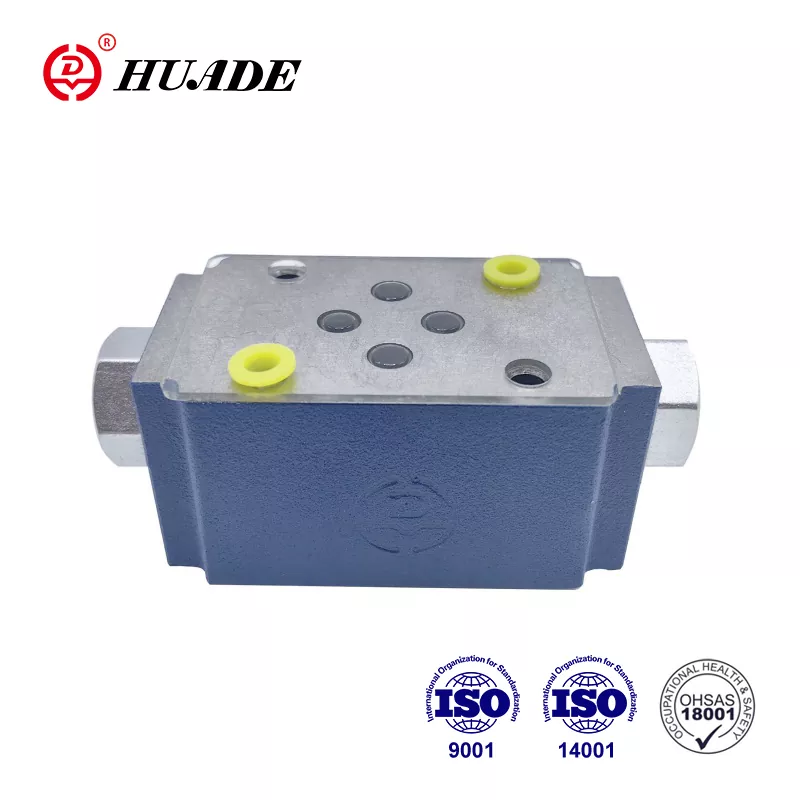

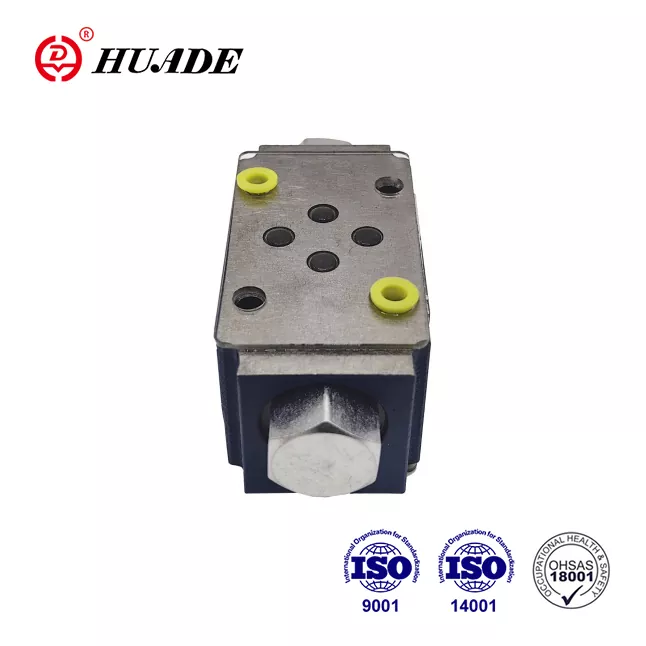

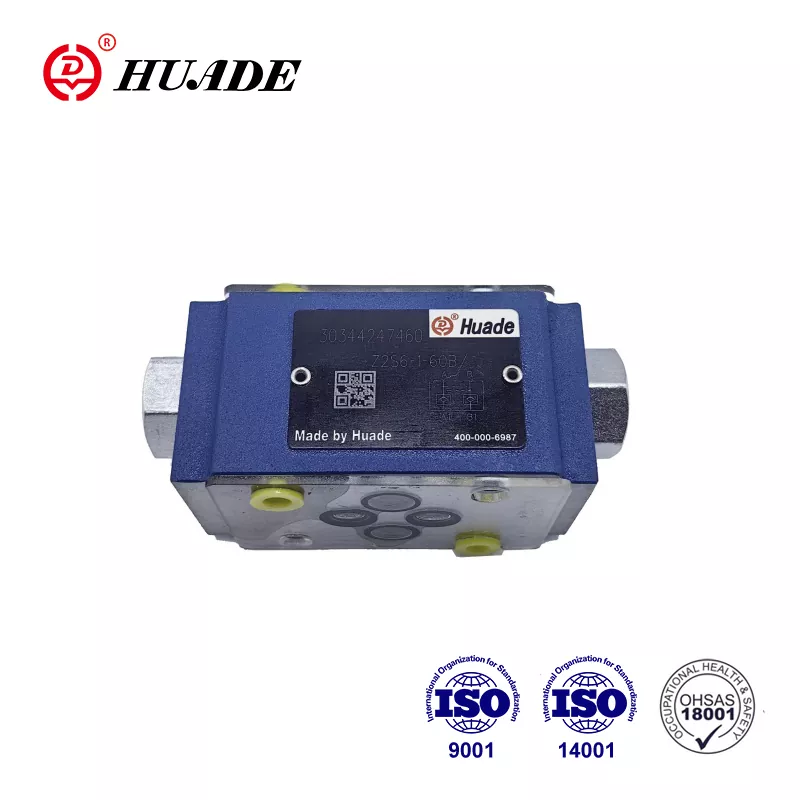

체크 밸브 샌드위치 플레이트 Z2S 6

Huafilter의 주요 사업은 Huade® 유압 제품을 수출하고 유압 시스템을 수리하는 것입니다. 우리는 2023년에 Beijing Huade Hydraulic Industrial Group의 유일한 공인 해외 대리점이 되었습니다. 이 체크 밸브 샌드위치 플레이트 Z2S 6의 가격은 더 합리적입니다. 중국 및 해외에서 많이 판매되고 있습니다. 우리는 적시에 기술 지원을 제공하는 숙련된 엔지니어와 함께 우수한 애프터 서비스를 제공합니다. 우리는 모든 유압 밸브의 품질을 1년 동안 보증합니다. 고품질, 저렴한 가격, 안정적인 성능을 갖춘 유압 밸브를 찾고 있다면 당사에 문의하십시오.

1979년부터 7년간 Rexroth와 협력한 경험을 바탕으로 Huade는 Rexroth의 최첨단 기술을 통합했습니다. Huade® 체크 밸브 Z2S 6은 Rexroth가 제공하는 동일한 시리즈를 완전히 대체할 수 있습니다. 가격이 더 좋습니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade® 유압 밸브는 안정적인 성능으로 인해 군사 산업에서 사용됩니다. 이 라인의 유사한 제품보다 기술이 더욱 발전하고 내구성이 뛰어납니다. 중국에서는 잘 알려진 국가 브랜드입니다.

체크 밸브 샌드위치 플레이트 Z2S 6의 제품 매개변수

크기

6

10

16

22

최대 유량                       (L/min)

60까지

120까지

300까지

450까지

최대사용압력(MPa)

31.5까지

크래킹 압력      (MPa)

특성 곡선 보기

지도

기호 보기

면적비

A1/A2=1:3

A1/A2=1:11.45

A1/A2=1:11.8

A1/A2=1:13.6

A3/A2=1:2.86

A3/A2=1:2.8

A3/A2=1:2.8

압력 유체

미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용)

작동유 온도범위(℃)

-30~+80

점도 범위    (mm2/s)

2.8~500

체중           (Kg)

약 0.8

약 3

약 6.5

약 12


체크 밸브 샌드위치 플레이트 Z2S 6의 제품 특징 및 응용

특징:

▶ 수직 스태킹 어셈블리에 사용

▶ 하나 또는 두 개의 서비스 포트를 누출 없이 폐쇄하는 경우

▶ Din 24 340 form A, ISO4401 및 CETOP - RP 121H에 따른 포팅 패턴


애플리케이션:

이 체크 밸브 Z2S는 수직 적층 설치에 사용됩니다. 필요에 따라 누출 없이 하나 또는 두 개의 작동 오일 포트를 밀봉할 수 있습니다.

체크 밸브 샌드위치 플레이트 Z2S 6의 기능, 섹션, 기호

유압 파일럿 작동식 체크 밸브 타입 Z2S는 샌드위치 플레이트 설계로 되어 있습니다. 이는 장기간 동안에도 하나 또는 두 개의 서비스 포트를 누출 없이 폐쇄하는 데 사용됩니다. A1에서 A2로 또는 B1에서 B2로 자유 흐름이 발생합니다. A1 B1의 반대 방향 흐름이 차단됩니다. 유체가 A1에서 A2로 흐를 때 스풀(1)이 압력을 받아 오른쪽으로 밀리면서 볼 포핏 밸브(2)가 열리고 다시 포핏(3)이 열립니다. 밸브가 올바르게 닫히도록 하려면 방향 밸브의 A2 B2 서비스 포트를 중립 위치에서 탱크에 연결해야 합니다.


Z2S의 상징

Z2S 6의 장면 전환 보기

Z2S의 일반적인 회로 예
