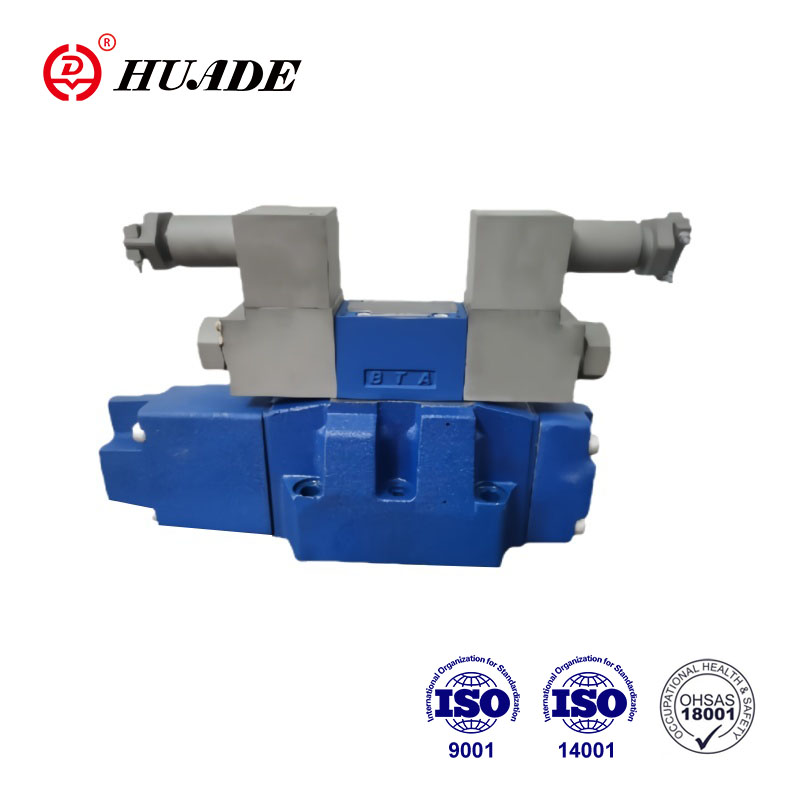

방폭 비례 방향 밸브 4WRZ는 정밀한 제어와 방폭 성능이 요구되는 유압 시스템에 널리 사용됩니다. Huade의 4WRZ 시리즈 방폭 밸브는 CNEX 인증을 받았습니다. 방폭 등급 및 인증은 일반적으로 관련 국제 표준을 준수합니다. 방폭형 비례 밸브 4WRZ는 민감한 유량 조절 특성을 갖고 있어 유압 시스템의 압력, 유량 및 방향을 정밀하게 제어할 수 있습니다.
| 일반적인 | ||
| 밸브 종류 | 9월 | |
| 설치 | 선택 사항, 바람직하게는 수평 | |
| 보관온도범위(℃) | -20 ~ +80 | |
| 주변온도범위(℃) | -20 ~ +70 | |
| 무게(kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| 유압 (HLPAG.p=100bar로 측정 : 40 ℃ ± 5 ℃ ) | ||||||
| 공칭 크기 | 10 | 16 | 25 | 32 | ||
| 작동 압력(bar) | 파일럿 밸브 | 외부 파일럿 오일 공급 | 30~100바 | |||
| 내부 파일럿 오일 공급 | "D3"만 사용 시 100~350 | |||||
| 메인밸브 | 최대 315 | 최대 350 | 최대 350 | 최대 350 | ||
| 복귀 흐름 압력(bar) | 포트 T(포트 R)(외부 파일럿 오일 배출) | 최대 315 | 최대 250 | 최대 250 | 최대 150 | |
| 포트 T(내부 파일럿 오일 배출) | 최대 30 | 최대 30 | 최대 30 | 최대 30 | ||
| 포트 Y | 최대 30 | 최대 30 | 최대 30 | 최대 30 | ||
| 파일럿 오일량 입력 신호 0-100%(cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| 단계적 입력 신호 0~100%(L/min)로 포트 X 및 Y의 파일럿 오일 흐름 | 3.5 | 5.5 | 7 | 15.9 | ||
| 메인 밸브의 유량(L/min) | 최대 170 | 최대 460 | 최대 870 | 최대 1600 | ||
| 유압유 | DIN 51524에 따른 미네랄 오일(HL, HLP) 추가 유체는 문의하세요! | |||||
| 작동유 온도 범위(℃) | -20 ~ +80(바람직하게는 +40 ~ +50) | |||||
| 점도범위(mm2/에스) | 20~380(바람직하게는 30~46) | |||||
| 오염 정도 | 작동유의 최대 허용 오염 정도는 NAS 1638 또는 ISO 4406(c)에 따릅니다. | 최소 보유율이 βx≥ 75인 필터를 권장합니다. | ||||
| 파일럿 밸브 | NAS 1638 클래스 7 | x=5 | ||||
| 메인밸브 | NAS 1638 클래스 9 | x=15 | ||||
| 히스테리시스(%) | ≤ 6 | |||||
| 전기 같은 | ||
| 밸브 종류 | 9월 | |
| EN 60529에 따른 밸브 보호 유형 | IP65(케이블 소켓 장착 및 잠금 포함) | |
| 전압 유형 | DC | |
| 명령값 중복(%) | 15 | |
| 최대. 전류(A) | 1.5 | |
| 솔레노이드 코일 저항(Ω) | 20℃에서의 저온 값 | 4.8 |
| 최대. 따뜻한 가치 | 7.2 | |
| 의무 (%) | 100 | |
| 코일온도(℃) | 최대 150 | |
| EN 60529에 따른 밸브 보호 | 장착 및 고정 플러그인 커넥터가 있는 IP65 | |
| 제어 전자 장치 | ||
| WRZ 유형용 외부 증폭기 | VT-VSPA2-1-L2X/... | |
| 명령값 신호 | 전압 입력 "A1"(V) | V±10 |
| 전류 입력 "F1"(mA) | 4~20 | |
특징:
▶유량의 방향과 크기를 제어하는 파일럿 작동식 비례 방향 밸브
▶중앙 나사산과 탈착식 코일을 갖춘 비례 솔레노이드에 의해 작동됩니다.
▶서브플레이트 장착용:
ISO 4401 및 DIN 2430에 따른 포팅 패턴
▶스프링 중심 제어 스풀
▶4WRZE: 전압 입력 또는 전류 입력(A1 또는 F1)이 있는 통합 전자 장치(OBE)
▶4WRZ: 관련 제어 전자 장치(별도 주문)
애플리케이션:
방폭형 방향 밸브 4WRZ-L7X는 코일 채굴, 석탄 채굴 기계, 야금 기계의 방향과 흐름을 제어하는 데 사용됩니다.
■파일럿 밸브 타입 3DREP 6...
파일럿 밸브는 비례 솔레노이드 작동식 3방향 감압 밸브입니다. 전기 입력 신호를 비례 압력 출력 신호로 변환하는 데 사용되며 모든 4WRZ... 밸브에 사용됩니다.
비례 솔레노이드는 중앙 나사산과 분리 가능한 코일이 있는 제어 가능한 DC 습식 핀 솔레노이드입니다. 솔레노이드는 선택적으로 외부 전자 장치에 의해 제어됩니다.
설계:
밸브는 기본적으로 다음으로 구성됩니다.
– 주택(1)
– 압력 측정 스풀(3 및 4)이 있는 제어 스풀(2)
– 중앙 스레드가 있는 솔레노이드(5 및 6)
일 원리
– 솔레노이드(5 및 6)에 전원이 공급되지 않은 상태에서는 제어 스풀(2)이 유지됩니다.
중앙 위치의 압축 스프링으로
– 비례 솔레노이드에 전원을 공급하여 제어 스풀(2)을 직접 작동합니다. 솔레노이드 "a"(5)에 전원을 공급합니다. 압력 측정 스풀(3)과 제어 스풀(2)은 전기 입력 신호에 비례하여 왼쪽으로 이동합니다. 점진적인 흐름 특성을 지닌 오리피스 모양의 단면을 통해 P에서 B로, A에서 T로 연결됩니다. 솔레노이드(5)의 전원 차단, 제어 스풀(2)은 압축 스프링에 의해 중앙 위치로 복귀합니다. 중앙 위치에서 포트 A와 B는 T에 대해 개방됩니다. 즉, 유압유가 없이 탱크로 흐를 수 있습니다. 모든 제한 사항.
– 수동 오버라이드(옵션)를 사용하면 솔레노이드에 전원을 공급하지 않고도 제어 스풀(2)을 이동할 수 있습니다.
참고:
유형 3DREP 6:탱크 라인의 배수를 방지해야 합니다. 해당 설치 상황의 경우 프리로드 밸브를 설치해야 합니다(예압 압력 약 2bar).
2개의 스풀 위치가 있는 파일럿 밸브
(3DREP 6...B...를 입력하세요.)
원칙적으로 이 밸브 버전의 기능은 스풀 위치가 3개인 밸브의 기능에 해당합니다. 단, 이 2위치 밸브에는 솔레노이드 a(5)만 장착되어 있습니다. 2차 비례 솔레노이드 대신 플러그 나사(7)가 장착됩니다.
■파일럿 작동형 비례 방향 밸브 유형 4WRZ...
타입 4WRZ...의 밸브는 비례 솔레노이드에 의해 작동되는 파일럿 작동식 방향 밸브입니다. 흐름의 방향과 크기를 제어합니다.
설계:
밸브는 기본적으로 다음으로 구성됩니다.
– 비례 솔레노이드(5 및 6), 제어 스풀(2) 및 오리피스 플러그(15)가 있는 파일럿 밸브(9)
– 메인 스풀(11)과 센터링 스프링(12)이 있는 메인 밸브(10).
일 원리
– 솔레노이드(5 및 6)의 전원이 차단되면 메인 스풀(11)은 센터링 스프링(12)에 의해 중앙 위치에 고정됩니다.
– 파일럿 밸브(9)를 통해 1차 TmBain 스풀(11)이 작동하면 메인 스풀은 스풀 위치에 따라 비례적으로 이동하며 흐름은 P에서 A로, B에서 T(R)로 또는 P에서 B로, A에서 T로 흐릅니다. (아르 자형).
예를 들어 솔레노이드 "b"(6)에 전원을 공급하면 제어 스풀(2)이 오른쪽으로 이동하고 파일럿 오일이 파일럿 밸브(9)를 통해 압력 챔버(13)로 공급되고 메인 스풀(11)이 비례하여 이동합니다. 전기 입력 신호에; 점진적 흐름이 있는 오리피스 모양의 단면을 통해 P에서 A로, B에서 T로 연결됩니다.
형질.
솔레노이드(6), 제어 스풀(2) 및 메인 스풀(11)의 전원이 차단되면 중앙 위치로 돌아갑니다.
– 포트 P를 통해 내부적으로 또는 포트 X를 통해 외부적으로 파일럿 밸브에 파일럿 오일을 공급합니다.
– 옵션인 수동 오버라이드를 사용하면 솔레노이드에 전원을 공급하지 않고도 제어 스풀(2)을 이동할 수 있습니다.
참고:
100bar를 초과하는 시스템 압력의 경우 파일럿 밸브(9)와 메인 밸브(10) 사이에 유형 D3 파일럿 감압 모듈(14)을 장착해야 합니다.
방폭형 비례방향제어밸브 4WRZ의 기호
