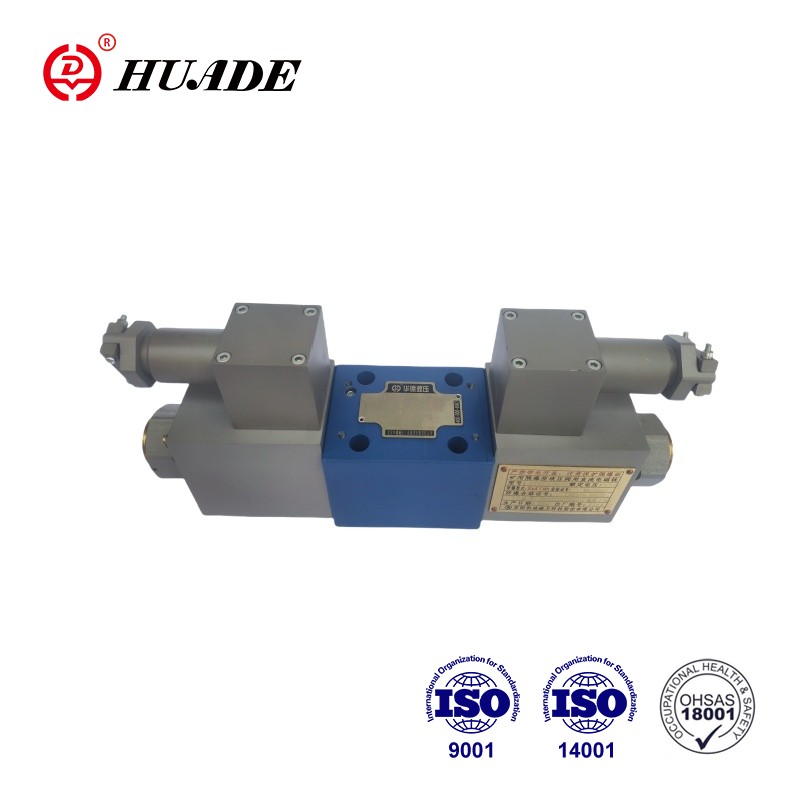

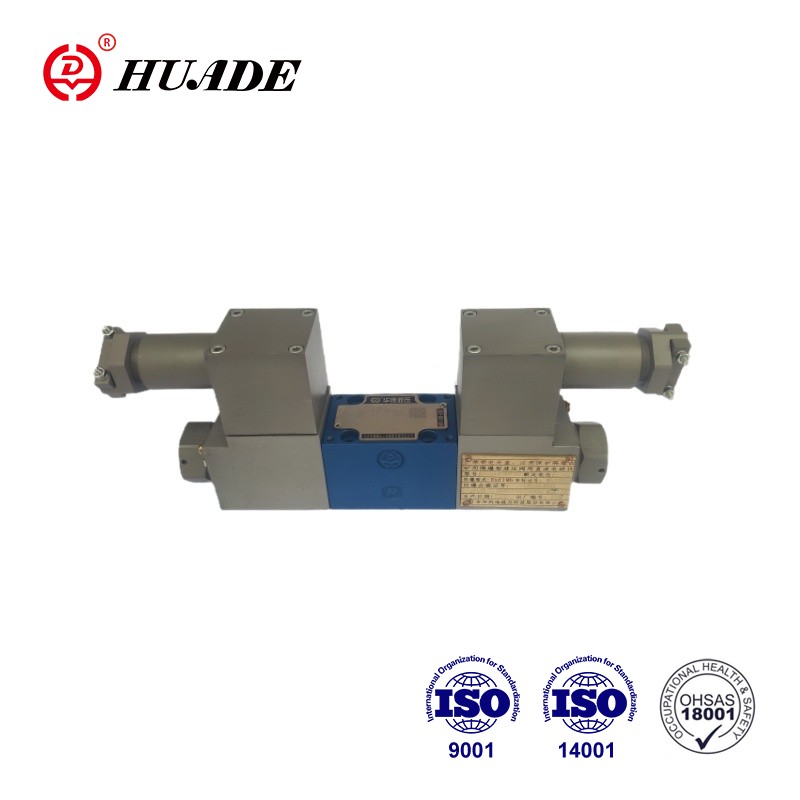

폭발 방지 비례 방향 밸브 4WRA 10-2X는 고품질 부식성 재료로 만들어지며 하우징은 폭발 충격 및 화염 침식에 효과적으로 저항 할 수있는 폭발성 재료로 만들어졌습니다. 폭발성 비례 방향 밸브 4WRA 10-2X가 CNEX 인증을 통과했습니다. Huade의 폭발 방지 제품은 시장에서 고품질과 저렴한 가격으로 일관된 찬사를 받았습니다.
| 유압 | |||
| 설치 | 선택적, 바람직하게는 수평 | ||
| 공칭 크기 | 6 | 10 | |
| 체중 (kg) | 4WRA ... 2X | 2 | 6.6 |
| △ p = 10 bar (l/min)에서 공칭 흐름 qvnom | 7, 15, 26 | 30, 60 | |
| 히스테리시스 (%) | ≤5 | ||
| 반전 범위 (%) | ≤1 | ||
| 응답 민감도 (%) | ≤ 0.5 | ||
| 최대 수술 압력 | 포트 A, B, P (바) | 350 | |
| 포트 T (바) | 210 | ||
| 압력 유체 | 미네랄 오일 (HL, HLP)에서 DIN 51524 | ||
| 요청시 다른 압력 유체! | |||
| 주변 공기 온도 범위 (temperature) | 4WRA ... 2X | -20 ° C ~ 70 ° C (-4 ° F ~ 158 ° F) | |
| 점도 범위 (mm2/에스) | 20-380 (바람직하게는 30 ~ 46) | ||
| 체액 청결 수업 | NAS1638 Class9 또는 ISO 4406 클래스 20/18/15 | ||
| 전기 같은 | ||||
| 1) 솔레노이드 데이터 | ||||
| 전압 유형 | DC | |||
| 4WRA의 명령 값 신호 | ± 10vor4 ~ 20ma | |||
| 솔레노이드 당 최대 전류 (a) | 2.5 | 1.5 | 0.8 | |
| 솔레노이드 코일 저항 (ω) | 20 ° C에서의 콜드 값 | 2 | 4.8 | 19.5 |
| 최대 차량 가치 | 3 | 7.2 | 28.8 | |
| 의무 (%) | ED100% | |||
| Max.coil 온도 (il) | 150 | |||
| EN60529에 대한 밸브 보호 | IP 65 | |||
| 2) 전자 장치 제어 | ||||
| 증폭기 | 4WRA ... 2X | VT-VSPA2 -...- 2X | ||
| 공급 전압 (V) | 공칭 전압 | 24 | ||
| 하한 제한 값 | 21/22 (4WRA) | |||
| 상위 제한 값 | 35 | |||
| 증폭기 전력 소비 (a) | IMAX | <1.8 | ||
| 충동 전류 | 3 | |||
특징:
▶ 흐름의 방향과 크기를 제어하기 위해 직접 작동하는 비례 방향 밸브
▶ 서브 플레이트 장착 : 포팅 패턴은 ISO4401을 준수합니다
▶ 중앙 실 및 탈착식 코일을 갖는 비례 솔레노이드에 의한 작용
▶ 스프링 중심 제어 스풀
애플리케이션:
폭발성 비례 방향 밸브 4WRA 10-2X는 석탄 광산에서 널리 사용됩니다. 석유 화학 산업.
밸브는 기본적으로 다음과 같이 구성됩니다 : 바디 (1)가 장착 된 표면, 제어 스풀 (3), 압축 스프링 (2), 스 솔레노이드 (4) 중앙 스레드.
솔레노이드 (4)를 사용하여, 에너지가 탈지 된 경우, 대조군 스풀 (3)은 압축 스프링 (2)에 의해 중앙 위치에 고정된다.
비례 솔레노이드 (4) 중 하나에 활력을 공급하여 대조군 스풀 (3)의 직접 작동. 솔레노이드 오른쪽의 제어, 전기 입력 신호에 비례하여 제어 스풀 (3)을 왼쪽으로 이동하고, 점진적인 흐름 특성과 ORIFCE- 유사 교차로 P를 통해 P에서 B 로의 연결.
4WRA (E) ... A-2X 2 스위치 위치 밸브에는 솔레노이드 "A"만 장착되어 있습니다. 플러그 (6)는 "B"비례 솔레노이드에 제자리에 장착된다.
폭발성 비례 방향 밸브의 기호 4WRA 10-2X
