흐름 제어 밸브는 산업계의 신호등과 같습니다. 신호등이 바쁜 거리에서 자동차의 흐름을 제어하는 것처럼,이 밸브는 파이프 및 시스템에서 액체, 가스 및 증기의 흐름을 제어합니다. 물을 펌핑하거나 파이프 라인을 통해 오일 이동 또는 기계의 공기 압력을 제어 할 때 유량 제어 밸브는 모든 것이 올바른 속도와 압력으로 움직일 수 있도록합니다.
유량 제어 밸브 란 무엇입니까?

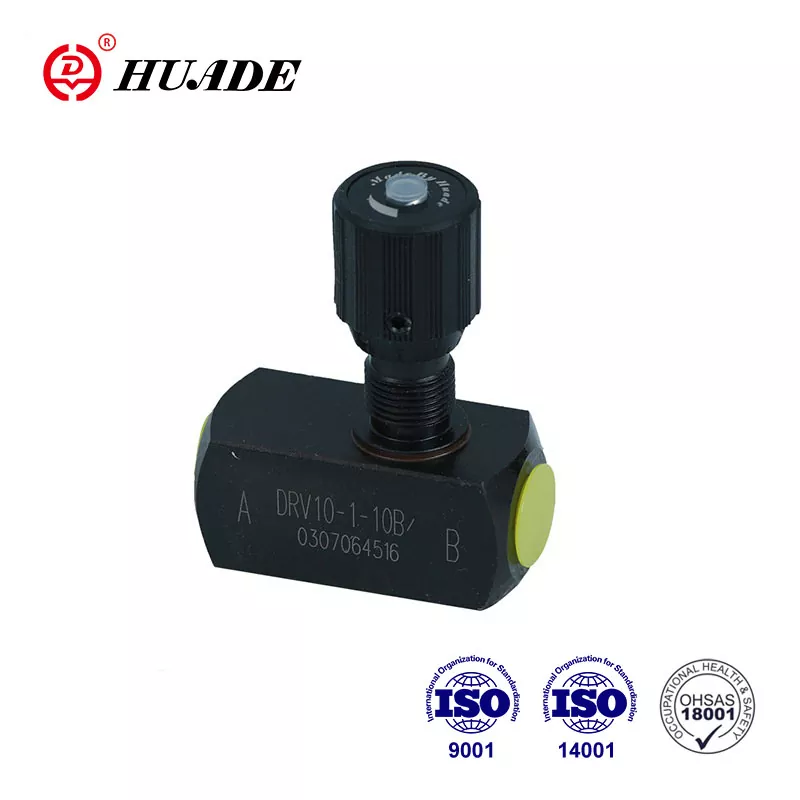

유량 제어 밸브는 파이프 나 시스템을 통해 유체가 얼마나 흐르는 지 제어하는 장치입니다. 부엌의 수도꼭지처럼 생각하십시오. 물이 흘러 나오도록 돌릴 수 있습니다. 그러나 흐름 제어 밸브는 훨씬 더 정확하며 누군가를 손으로 돌리지 않고 자동으로 작동 할 수 있습니다.
이 밸브에는 네 가지 주요 작업이 있습니다.
속도 제어 :그들은 건설 장비의 암과 같이 유압 시스템에서 물건이 얼마나 빨리 움직이는 지 제어합니다.
흐름 분포 :그들은 당신의 마당의 다른 스프링클러 구역으로 물을 나누는 것과 같이 다른 경로 사이의 흐름을 분할합니다.
흐름 보호 :그들은 너무 많은 유체가 흐르지 않도록하여 장비를 손상시킬 수 있습니다.
압력 제어 :그들은 시스템의 압력을 안정적이고 안전하게 유지합니다.
흐름 제어 밸브는 어떻게 작동합니까?
기본 아이디어는 간단합니다. 개구부를 작거나 크게 만들면 유체가 얼마나 많은 양을 통제 할 수 있습니다. 그것은 정원 호스 끝에 엄지 손가락을 두는 것과 같습니다. 개구부가 작을수록 물이 덜 나옵니다 (그러나 더 빨리 나옵니다).
흐름 제어 밸브는 여러 가지 방법으로 작동합니다.
- 수정 개방 :일부 밸브에는 변경되지 않는 설정 개방 크기가 있습니다.
- 가변 개방 :다른 사람들은 조건에 따라 개방 크기를 조정할 수 있습니다.
- 압력 보상 :스마트 밸브는 압력이 변할 때에도 흐름을 안정적으로 유지하도록 자동으로 조정됩니다.
- 전자 제어 :최신 밸브는 컴퓨터 신호를 사용하여 매우 정확한 조정을합니다.
유량 제어 밸브의 유형
보상 방법으로
비 압력 보상 밸브
이것들은 가장 간단한 유형입니다. 고정 또는 조절 가능한 개구부가 있지만 압력이 변할 때 흐름이 변합니다. 시스템 압력이 상당히 꾸준히 유지 될 때 가장 잘 작동합니다. 그들은 저렴하고 단순하지만 조건이 변할 때 그다지 정확하지 않습니다.
압력 보상 밸브
이 밸브는 더 똑똑합니다. 압력이 바뀔 때에도 흐름을 안정적으로 유지하기 위해 개구부를 자동으로 조정하는 특수 부품이 있습니다. 그들은 3-5% 이내에 정확하고 시스템 압력이 많이 오르 내릴 때 훌륭하게 작동합니다.
파일럿 작동 밸브
이들은 작은 "파일럿"밸브를 사용하여 더 큰 메인 밸브를 제어합니다. 그들은 매우 반응이 좋고 빠른 변경이 필요한 고 유량 애플리케이션에 적합합니다.
구조 유형별
볼 밸브
이들은 구멍이있는 공이 있습니다. 공을 돌리면 흐름 경로를 열거 나 닫을 수 있습니다. 그들은 빠른 켜기/끄기 제어 및 밀봉에 적합합니다. 석유 정유소 및 난방 시스템에서 찾을 수 있습니다. 그러나 그들은 미세한 흐름 제어에 최선이 아닙니다.
나비 밸브
이들은 흐름을 제어하기 위해 회전하는 디스크가 있습니다. 그들은 가볍고 압력 강하가 적습니다. 그들은 대형 파이프와 수도 시스템에서 잘 작동합니다. 그들은 소형이지만 높은 압력으로 완벽하게 밀봉하지 않습니다.
바늘 밸브
이들은 원뿔 모양의 좌석에 맞는 뾰족한 바늘이 있습니다. 그들은 매우 정밀한 제어를 제공하며 작고 정확한 조정에 적합합니다. 실험실 및 분석 장비에서 볼 수 있습니다. 그들은 매우 정확하지만 작은 흐름 만 처리합니다.
글로브 밸브
이들은 흐름 제어의 작업자입니다. 그들은 우수한 흐름 제어 능력을 가지고 있으며 화학 플랜트, 발전소 및 오일 정유소와 같은 많은 응용 분야에서 일합니다. 그들은 더 많은 압력 강하를 만들지 만 탁월한 제어를 제공합니다.
게이트 밸브
여기에는 평평한 게이트가 있으며 위아래로 미끄러집니다. 완전히 열리면 압력 강하가 거의 없습니다. 그들은 주로 흐름 제어가 아닌 온/오프 제어에 사용됩니다. 파이프 시스템의 섹션을 분리하는 것을 찾을 수 있습니다.
다이어프램 밸브
이들은 유연한 다이어프램을 사용하여 흐름을 제어합니다. 그들은 완벽하게 밀봉하고 부식에 잘 저항합니다. 그들은 누출이 없을 수없는 의약품 및 식품 가공에 적합합니다. 압력과 온도 제한이 있습니다.
핀치 밸브
이들은 유연한 튜브를 짜서 흐름을 제어합니다. 그들은 고체 입자로 슬러리를 취급하는 데 경제적이며 좋습니다. 광업 및 폐수 처리장은 자주 사용합니다. 저렴하지만 압력과 온도 제한이 있습니다.
액추에이터 유형으로
공압 액추에이터
이들은 압축 공기를 사용하여 밸브를 작동합니다. 그들은 신뢰할 수 있고 빠르며 경제적입니다. 그들은 전기가없고 수백만 번 순환 할 수있는 곳에서 훌륭하게 작동합니다. 그러나 그들은 다른 유형보다 힘과 수명이 제한되어 있습니다.
전기 액추에이터
이들은 전기 모터 (AC 또는 DC)를 사용하여 밸브를 작동합니다. 그들은 매우 효율적이고 깨끗하며 조용하며 정확합니다. 원격으로 제어 할 수 있고 에너지를 절약 할 수 있습니다. 처음에는 비용이 더 많이 들고 빈번한 조정으로 과열 될 수 있습니다.
유압 액추에이터
이들은 유압 유체를 사용하여 전력을 사용합니다. 그들은 매우 높은 힘을 생산하고 오랫동안 지속됩니다. 이들은 무거운 응용 프로그램에 적합하지만 누출 위험이 잠재적 인 복잡한 시스템을 만듭니다.
유량 제어 밸브는 어디에 사용됩니까?
유압 시스템
굴삭기 및 불도저와 같은 건축 장비에서 유량 제어 밸브는 암과 버킷의 빠른 이동 시간을 제어합니다. 또한 유압 전력을 다른 기능으로 분배하고 시스템 압력을 안전하게 유지합니다.
공압 시스템
공군 시스템 에서이 밸브는 공기 실린더가 얼마나 빨리 확장되고 철회되는지 제어합니다. 그들은 육포 움직임을 방지하고 장비의 마모를 줄입니다.
석유 및 가스
파이프 라인의 제어 흐름, 분리 탱크의 액체 수준을 관리하며 시스템 전체의 압력을 조절합니다.
수처리
도시 전체에 물을 분배하고, 과소 소비를 방지하며, 처리 과정을 통제하십시오.
화학 및 제약
성분을 정확하게 혼합하고 반응 속도를 조절하며 제품 품질을 유지하십시오.
조작
자동화 된 장비의 제어 속도, 유압 프레스를 관리하며 여러 기계 기능을 조정합니다.
음식과 음료
제어 성분은 온도를 관리하며 위생 조건을 유지합니다.
특수 환경
- 부식성 환경 :화학 공격에 저항하기 위해 스테인레스 스틸과 같은 특수 재료를 사용하십시오.
- 폭발물 영역 :위험한 위치에 대해 인증 된 폭발 방지 설계를 사용하십시오.
- 고온/압력 :특수 설계는 극단적 인 조건을 안전하게 처리합니다.
- 위생 응용 프로그램 :식품 및 약물 생산에 대한 엄격한 청결 표준을 충족하십시오.
흐름 제어 밸브 크기 계산기
올바른 흐름 제어 밸브를 선택하는 방법
오른쪽 밸브를 선택하는 것은 작업에 적합한 도구를 선택하는 것과 같습니다. 몇 가지 요소를 고려해야합니다.
유체 특성
- 액체, 가스 또는 증기는 어떤 유형의 유체입니까?
- 얼마나 두꺼운 (점성)입니까?
- 부식성이거나 깨끗합니까?
- 어떤 온도 범위?
- 어떤 압력 수준?
성능 요구 사항
- 얼마나 많은 흐름이 필요합니까 (최소, 정상, 최대)?
- 제어는 얼마나 정확해야합니까?
- 변경에 얼마나 빨리 응답해야합니까?
- 필요한 조정 범위는 무엇입니까?
시스템 통합
- 어떤 파이프 크기와 유형?
- 연결하는 방법 (플랜지, 나사산, 용접)?
- 어떤 유형의 액추에이터 (공기, 전기, 유압)?
- 어떤 제어 신호 (아날로그, 디지털)?
환경 조건
- 작동 온도 및 습도
- 안전 요구 사항 (폭발 방지, 화재 안전)
- 유지 보수 접근성
- 비용 고려 사항 (초기 및 운영)
흐름 특성
대부분의 밸브에는 이러한 흐름 패턴 중 하나가 있습니다.
선의:밸브 개구부를 사용하면 흐름이 꾸준히 증가하므로 간단한 응용 프로그램에 적합합니다.
동일한 백분율 :흐름은 기하 급수적으로 증가합니다 - 응용 프로그램의 90%에서 더 나은 제어를 제공하기 때문에 사용됩니다.
빠른 오프닝 :작은 움직임은 ON/OFF 응용 프로그램에 사용되는 큰 흐름 변경을 만듭니다.
유지 보수 및 문제 해결
어떤 기계 장치와 마찬가지로, 흐름 제어 밸브는 제대로 작동하기 위해 정기적 인 관리가 필요합니다.
일반적인 문제
흐름 문제
- 일관되지 않은 흐름은 일반적으로 먼지, 마모 또는 잘못된 조정을 의미합니다
- 낮은 흐름은 종종 막힘이나 마모 된 부품을 나타냅니다
- 변동 흐름은 압력 문제 또는 불안정한 제어 신호를 시사합니다
누설 문제
- 외부 누출은 마모 된 물개 또는 느슨한 연결에서 나옵니다
- 내부 누출은 밸브 시트가 마모되거나 잔해가 잡히면 발생합니다.
- 포장 누출은 줄기 주위의 씰이 오래되면 발생합니다.
성능 문제
- 끈적 끈적한 작동은 부식, 잔해 또는 윤활 부족을 나타냅니다
- 느린 응답은 액추에이터 문제 또는 제어 신호 문제를 나타냅니다
- 과도한 소음은 일반적으로 캐비테이션, 진동 또는 난류 흐름을 의미합니다
유지 보수 전략
예방 유지 보수
- 누출, 마모 및 부식을 매달 확인하십시오
- 유압 유체와 필터를 분기 별 테스트하십시오
- 움직이는 부품을 정기적으로 윤활하십시오
- 정기적으로 성능을 보정하고 테스트합니다
조건 모니터링
- 압력 게이지를 사용하여 막힘이나 마모를 감지하십시오
- 성능 변경을 식별하기 위해 유량을 모니터링하십시오
- 손상을 방지하기 위해 온도를 지켜보십시오
- 진동을 분석하여 기계적 문제를 일찍 포착하십시오
문제 해결 프로세스
- 각 구성 요소를 체계적으로 확인하십시오
- 증상뿐만 아니라 근본 원인을 찾으십시오
- 수리 후 성능을 확인하십시오
- 자세한 유지 보수 기록을 유지하십시오
유량 제어 밸브의 미래
기술은 흐름 제어 밸브를 더 똑똑하고 효율적으로 만들고 있습니다.
스마트 밸브 기술
사물 인터넷 (IoT) 통합
최신 밸브에는 압력, 온도, 흐름 및 진동을위한 센서가 포함됩니다. 데이터를 지속적으로 수집하고 스마트 폰이나 컴퓨터를 통해 원격으로 모니터링 할 수 있습니다. 클라우드 기반 시스템은이 데이터를 분석하여 최적화 제안을 제공합니다.
인공 지능 응용
AI 알고리즘은 밸브가 실패하기 전에 유지 보수가 필요한시기를 예측할 수 있습니다. 변경 조건에 따라 자동으로 밸브 설정을 조정하고 문제를 나타낼 수있는 비정상적인 작동 패턴을 감지 할 수 있습니다.
디지털 쌍둥이 기술
엔지니어는 성능을 시뮬레이션하고 가상 환경에서 테스트를 허용하는 물리적 밸브의 가상 사본을 만듭니다. 이를 통해 실제 장비를 위험에 빠뜨리지 않고 설계 및 열차 운영자를 최적화하는 데 도움이됩니다.
산업 4.0 통합
시스템 연결
최신 밸브는 산업 네트워크를 사용하여 통신하고 더 빠른 응답을 위해 로컬로 데이터를 처리합니다. 그들은 제조 실행 시스템과 완벽하게 통합하고 표준화 된 통신 프로토콜을 사용합니다.
자동화 증가
시스템은 최소한의 사람의 개입으로 작동하며 여러 밸브를 자동으로 조정하며 자체 성능을 최적화합니다. 특정 실패에서 자동으로 진단하고 복구 할 수도 있습니다.
지속 가능성 추세
에너지 효율
새로운 설계는 압력 차이에서 에너지를 복구하고 정확한 제어를 통해 시스템 에너지 소비를 줄이며 전체 시스템을 최적화하여 최대의 효율성을 최적화합니다.
환경 요구 사항
엄격한 규정은 배출량이 낮아지고 지속 가능한 재료, 더 나은 재활용 프로그램 및 녹색 제조 공정을 요구합니다.
실제 성공 사례
석유 및 가스 산업
주요 파이프 라인 회사는 다중 상 유체의 정확한 제어를 유지하면서 5 년간 수동 유지 보수를 제거하는 스마트 흐름 제어 밸브를 설치했습니다.
수처리
도시 수도 시스템은 24 인치 압력 감소 밸브를 사용하여 유통 파이프를 보호하면서 도시 전체의 일관된 수압을 유지했습니다.
조작
자동차 조립 라인은 로봇 이동을 정확하게 제어하는 공압 흐름 제어 밸브를 설치 한 후 생산 정확도를 15% 향상시켰다.
흐름 제어 밸브에 대한 자세한 내용
흐름 제어 밸브에 대해 자세히 알아 보려면 몇 가지 훌륭한 리소스가 있습니다.
온라인 학습
- 교육 YouTube 채널은 애니메이션에 대한 자세한 설명을 제공합니다
- 제조업체 웹 사이트는 선택 안내서 및 기술 정보를 제공합니다
- 업계 협회는 웹 세미나 및 기술 논문을 제공합니다
전문 개발
- 밸브 제조업체는 교육 과정을 제공합니다
- 공학 학교는 포괄적 인 프로그램을 제공합니다
- 업계 컨퍼런스에는 최신 기술 및 응용 프로그램이 있습니다
실습 경험
- 장비 시연을 보려면 전시회를 방문하십시오
- 가능하면 공장 투어에 참여하십시오
- 네트워킹 및 학습 기회를 위해 전문 조직에 가입하십시오
흐름 제어 밸브는 현대 세계를 원활하게 운영하는 필수 구성 요소입니다. 수도꼭지에서 나오는 물에서 파이프 라인을 통해 흐르는 연료에 이르기 까지이 장치는 모든 것이 올바른 속도와 압력으로 움직일 수 있도록합니다.
기술이 발전함에 따라 흐름 제어 밸브는 더 똑똑하고 효율적이며 환경 친화적이되고 있습니다. 그들은 디지털 시스템과 통합하고 자체 유지 보수 요구를 예측하며 성능을 자동으로 최적화하고 있습니다.
새로운 시스템을위한 밸브를 선택하는 엔지니어이든, 기존 장비를 유지하는 기술자이든, 단순히 사물의 작동 방식에 대해 궁금한 흐름 제어 밸브를 이해하면 일상 생활을 지원하는 복잡한 시스템을 이해하는 데 도움이됩니다.
플로우 제어 밸브의 미래는 밝고 스마트 기술, 지속 가능성 및 시스템 통합의 혁신으로 성능을 향상시키면서 환경 영향을 줄입니다. 이러한 개발에 대한 정보를 유지하고 선택 및 유지 보수를위한 모범 사례를 따르면 이러한 중요한 구성 요소가 앞으로 몇 년 동안 계속 우리에게 잘 봉사 할 수 있습니다.
