유압 시스템으로 작업할 때 안전과 효율성을 위해서는 흐름 방향을 제어하는 것이 필수적입니다. Bosch Rexroth M-SR 카트리지 밸브는 유체가 한 방향으로 흐르도록 하면서 역류를 완전히 차단하는 안정적인 체크 밸브 역할을 합니다. 이 구성품은 컴팩트한 디자인과 누출 없는 성능으로 인해 산업용 유압 응용 분야의 표준 선택이 되었습니다.
M-SR 카트리지 밸브란 무엇입니까?
M-SR 카트리지 밸브는 유압 기술의 선두 기업 중 하나인 보쉬렉스로스(Bosch Rexroth)에서 제작한 나사식 유압 체크 밸브입니다. 이 카트리지 밸브 M-SR은 1X 시리즈에 속하며 포핏 설계를 사용하여 유체 흐름을 제어합니다. 밸브는 매니폴드 블록에 직접 장착되므로 기존 라인 장착 밸브에 비해 공간이 절약됩니다.
기본 조작은 간단합니다. 유압유가 충분한 압력으로 밸브를 앞쪽으로 밀면 포핏이 열리고 흐름이 허용됩니다. 압력이 반대 방향에서 올 때 포핏은 시트에 단단히 밀봉되어 역류를 방지합니다. 이 금속 대 금속 밀봉은 시간이 지나도 성능 저하 없이 시스템 압력을 유지하는 누출 방지 폐쇄를 생성합니다.
카트리지 밸브 M-SR은 90도 유로용 KE 앵글 밸브와 직선 유로용 KD 인라인 밸브의 두 가지 설치 유형으로 제공됩니다. 이러한 유연성은 엔지니어가 제한된 공간에 맞는 소형 유압 회로를 설계하는 데 도움이 됩니다.
기술 사양 및 크기 범위
M-SR 카트리지 밸브는 NG 6부터 NG 30까지 지정된 7가지 공칭 크기로 제공됩니다. 각 크기는 응용 분야 요구 사항에 따라 다양한 유량과 압력 수준을 처리합니다.
소규모 시스템의 경우 NG 6 카트리지 밸브 M-SR 핸들은 분당 최대 6리터의 유량을 처리하고 최대 420bar의 압력에서 작동합니다. 크기가 증가함에 따라 흐름 용량이 크게 증가합니다. NG 10 버전은 분당 50리터를 처리할 수 있는 반면, NG 15 버전은 분당 120리터를 처리할 수 있습니다. 가장 큰 표준 크기인 NG 30은 분당 최대 400리터의 유량을 수용하지만 최대 압력 등급은 250bar로 떨어집니다.
밸브를 여는 데 필요한 최소 압력인 크래킹 압력의 범위는 본질적으로 0(스프링 없는 버전의 경우)부터 최대 5bar입니다. 대부분의 응용 분야에서는 표준 0.5bar 스프링을 사용합니다. 이는 순방향 흐름이 시작될 때 쉽게 열리면서 안정적인 밀봉을 제공합니다. 더 강한 역방향 밀봉력이 필요한 시스템에는 1.5bar 또는 3bar와 같은 더 높은 크래킹 압력을 사용할 수 있습니다.
작동 온도 범위는 씰 재질에 따라 다릅니다. 표준 NBR 씰은 섭씨 영하 30도에서 영하 80도까지 작동합니다. 고온 또는 내화학성 응용 분야의 경우 FKM 씰은 저온 범위를 약간 좁히면서 상한을 확장합니다.
카트리지 밸브 M-SR은 광유, 생분해성 유체 및 내화성 옵션을 포함한 다양한 유압 유체와 함께 작동합니다. 수성 유체를 사용하는 경우 씰 수명을 유지하려면 작동 온도를 섭씨 60도 미만으로 유지해야 합니다.
설치 요구 사항 및 장착 세부 정보
M-SR 카트리지 밸브를 설치하려면 여러 치수 및 표면 사양에 주의해야 합니다. 밸브 본체 길이는 NG 6의 경우 33.3mm부터 NG 30의 경우 83.3mm까지 크기에 따라 다르며 음의 공차는 0.1mm입니다. 설치 공간은 ZN 10001 표준을 따르므로 적절하게 설계된 매니폴드 블록과의 호환성을 보장합니다.
각 크기마다 캐비티를 밀봉하기 위해 특정 나사형 플러그가 필요합니다. 예를 들어, NG 10 카트리지 밸브 M-SR은 직경 18mm의 보어와 G 1/2 파이프 나사산이 있는 부품 번호 R913011603을 사용합니다. NG 20 버전은 30mm 보어와 G 1 나사산이 있는 더 큰 플러그를 사용합니다. 마모를 방지하고 적절한 밀봉을 보장하려면 설치 전에 플러그에 기름을 살짝 발라야 합니다.
안정적인 작동을 위해서는 표면 마감이 중요합니다. 밀봉 표면의 거칠기 값은 Rz 8에서 Rz 16 사이여야 합니다. 밸브는 어떤 방향으로든 장착할 수 있지만 회로에 에어 포켓을 피하면 캐비테이션과 소음을 방지하는 데 도움이 됩니다.
350bar 이상의 고압 응용 분야의 경우 Loctite 243 나사 고정제를 플러그 나사산에 적용하면 진동으로 인한 풀림 방지 기능이 강화됩니다. 카트리지 밸브 M-SR은 적절한 토크 값으로 올바르게 설치될 경우 정격 압력 용량을 유지합니다.
성능 특성 및 흐름 곡선
M-SR 카트리지 밸브가 다양한 조건에서 어떻게 작동하는지 이해하면 엔지니어가 올바른 크기와 스프링을 선택하는 데 도움이 됩니다. 유량과 압력 강하 사이의 관계는 밸브 크기와 크래킹 압력 설정에 따라 달라지는 비선형 곡선을 따릅니다.
NG 15 카트리지 밸브 M-SR을 예로 들면, 0.5bar 스프링으로 분당 100리터를 흐르게 할 때 밸브 전체의 압력 강하는 약 0.8bar로 측정됩니다. 유량이 증가함에 따라 밸브 개방을 통한 속도 증가로 인해 압력 강하가 더 빠르게 증가합니다. 분당 120리터에서 압력 강하는 약 1.2bar에 이릅니다.
NG 30과 같은 대형 밸브의 경우 더 큰 유량 영역으로 인해 등가 유량에서 압력 강하가 더 낮게 유지됩니다. 분당 400리터에서 NG 30 카트리지 밸브 M-SR은 약 10bar의 압력 강하를 나타내며 이는 대부분의 고유량 회로에서 허용됩니다.
이러한 성능 곡선은 섭씨 40도에서 HLP 46 유압 오일을 사용한다고 가정합니다. 점도 변화는 압력 강하에 영향을 미치며, 유체가 두꺼울수록 저항이 높아집니다. 밸브는 초당 2.8~500제곱밀리미터의 점도를 처리하지만 특정 응용 분야에서는 일반적인 범위를 벗어나는 성능을 검증해야 합니다.
역 밀봉 성능은 본질적으로 완벽합니다. 닫히는 방향과 반대로 압력이 작용하면 포핏이 단단히 고정되어 누출을 방지합니다. 이러한 누출 방지 특성으로 인해 카트리지 밸브 M-SR은 실린더의 압력을 유지하거나 펌프 회로의 역류를 방지하는 데 적합합니다.
일반적인 애플리케이션 및 사용 사례
M-SR 카트리지 밸브는 안정적인 체크 밸브 기능이 필요한 다양한 산업 분야에서 사용됩니다. 자동차 제조에서 이 밸브는 변속기 테스트 스탠드와 브레이크 시스템 회로를 보호합니다. 일반적인 설치에서는 분당 200리터를 흐르는 변속기 테스트 회로에서 NG 20 카트리지 밸브 M-SR을 사용할 수 있습니다. 여기서 역류를 방지하면 정확한 테스트 결과가 보장되고 값비싼 장비를 보호할 수 있습니다.
포장 기계는 정밀한 실린더 위치에 의존하며 카트리지 밸브 M-SR은 방향 밸브가 중앙에 있을 때 역류를 차단하여 부하 드리프트를 방지합니다. 이 응용 분야에서는 실린더 유량 요구 사항에 맞춰 NG 10 또는 NG 15와 같은 더 작은 크기를 사용하는 경우가 많습니다.
의료 및 제약 장비는 오염 위험 없이 깨끗한 작동을 요구합니다. M-SR 밸브의 밀봉된 카트리지 설계는 오염 물질이 유입될 수 있는 외부 누출 경로를 제거합니다. 이러한 시스템은 일반적으로 420bar 등급이 충분한 안전 여유를 제공하는 중간 압력에서 작동합니다.
산업용 공작 기계는 펌프 바이패스 회로 및 실린더 부하 유지 응용 분야에서 카트리지 밸브 M-SR을 사용합니다. 컴팩트한 설치로 패널 공간을 절약하는 동시에 까다로운 생산 환경에서 안정적인 성능을 제공합니다. 건설 장비 및 풍력 터빈 피치 제어 시스템에도 강력한 고압 성능을 위해 이러한 밸브가 통합되어 있습니다.
카트리지 밸브 M-SR의 다양성은 간단한 조작과 다양한 크기에서 비롯됩니다. 엔지니어는 특정 요구 사항에 맞게 크기, 균열 압력 및 씰 재료의 정확한 조합을 지정할 수 있습니다.
유지보수 고려사항 및 서비스 수명
M-SR 카트리지 밸브의 한 가지 장점은 최소한의 유지 관리로 긴 서비스 수명을 누릴 수 있다는 것입니다. Bosch Rexroth는 정상적인 작동 조건에서 위험한 고장까지 걸리는 평균 시간을 150년으로 평가합니다. 이는 대부분의 설치에서 기본적으로 유지 관리가 필요 없는 작동을 의미합니다.
주요 서비스 요구 사항에는 적절한 유체 청결도 유지가 포함됩니다. 밸브에는 밀봉 표면을 손상시킬 수 있는 입자 오염을 방지하기 위해 20마이크로미터 이상의 여과가 필요합니다. ISO 4406 청정도 수준 20/18/15에 따라 안정적인 작동과 최대 수명을 보장합니다.
캐비티를 밀봉하는 나사식 플러그는 마모 품목으로 간주되지만 밸브를 여러 번 제거하고 다시 설치하지 않는 한 교체가 거의 필요하지 않습니다. 교체 플러그는 초기 설치 시 나열된 동일한 부품 번호를 사용하여 별도로 구입할 수 있습니다.
고온, 공격적인 유체 또는 심한 오염이 있는 열악한 환경에서 카트리지 밸브 M-SR을 작동하는 경우 검사 간격을 표준 가정보다 단축해야 합니다. 나사형 플러그 주변의 외부 누출을 모니터링하고 시스템 압력을 주기적으로 확인하면 고장이 발생하기 전에 잠재적인 문제를 파악하는 데 도움이 됩니다.
밀봉된 카트리지 설계는 내부 구성 요소를 환경 노출로부터 보호하여 탁월한 신뢰성 기록에 기여합니다. 부식이나 물리적 손상이 발생할 수 있는 외부 체크 밸브와 달리 M-SR 밸브는 매니폴드 블록 내부에 보호되어 있습니다.
대안 제품과 호환 제품 비교
Bosch Rexroth M-SR 카트리지 밸브는 고압 체크 밸브 성능의 표준을 설정하지만 시장에는 몇 가지 대안이 있습니다. 차이점을 이해하면 소싱 결정 및 호환성 질문에 도움이 됩니다.
Hydac은 나사식 장착이 유사하지만 일반적으로 정격이 420bar가 아닌 350bar인 CSBN 시리즈 카트리지 체크 밸브를 제공합니다. 이 밸브는 전체 압력 등급이 필요하지 않은 응용 분야에서 비슷한 성능을 제공하면서 비용이 약간 저렴합니다. Parker는 밸브 상태에 대한 피드백이 필요한 시스템을 위한 전자 모니터링 옵션이 포함된 D1VW 시리즈를 만듭니다.

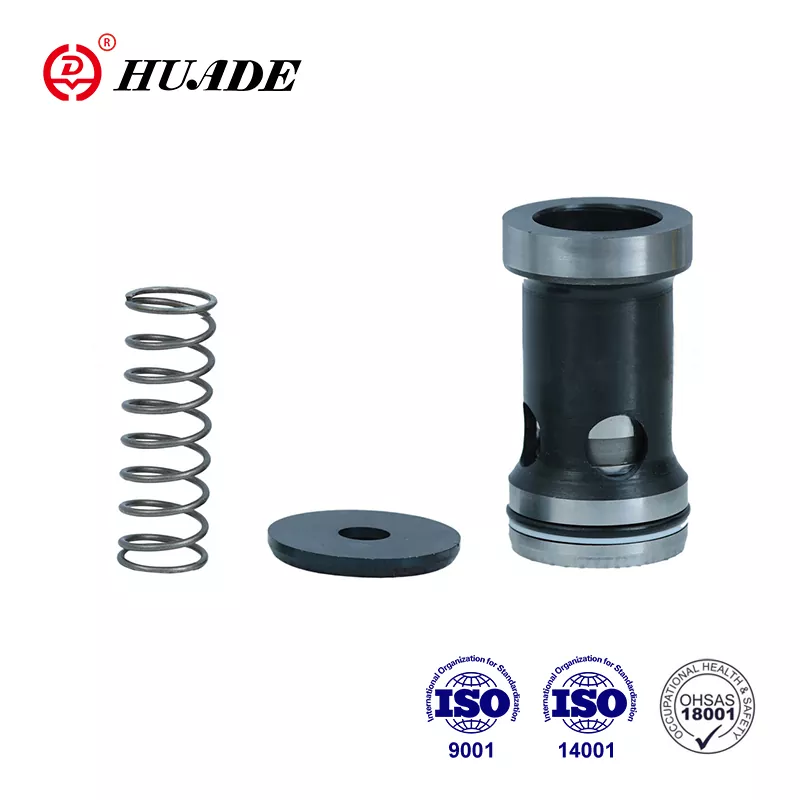

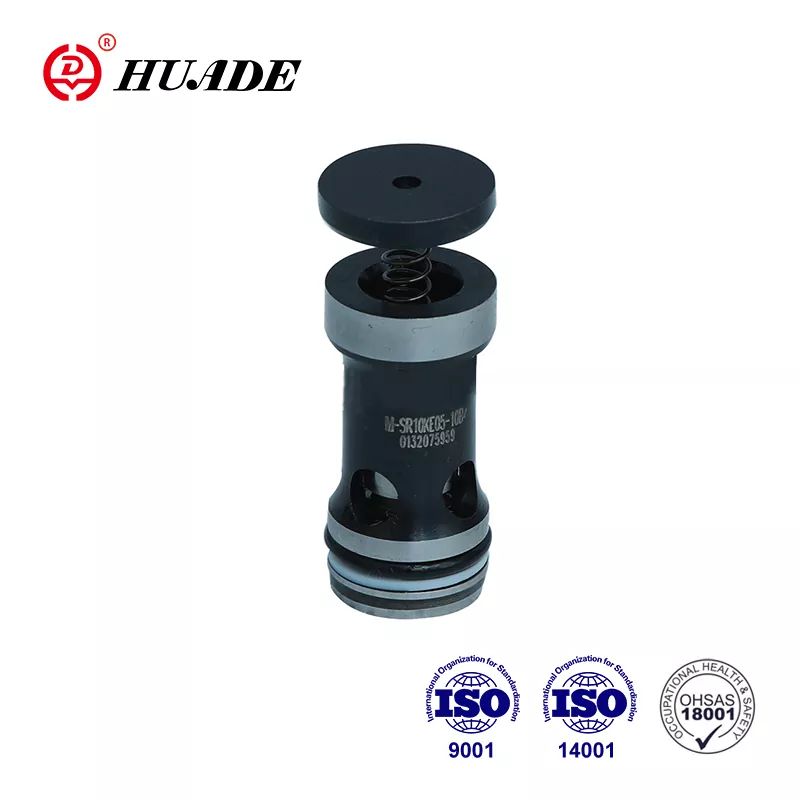

중국의 몇몇 제조업체는 M-SR 사양과 호환되는 카트리지 밸브를 생산합니다. Huade 및 Hengli와 같은 회사는 저렴한 가격으로 치수 및 성능 특성에 맞는 밸브를 제조합니다. 이러한 대안은 중요하지 않은 응용 프로그램이나 예산 제약이 심각한 경우에 잘 작동할 수 있습니다. 주요 고려 사항은 제조업체가 적절한 품질 관리를 유지하고 ISO 인증 문서를 제공하는지 확인하는 것입니다.
원래 Bosch Rexroth 카트리지 밸브 M-SR과 호환 가능한 대안 중에서 선택할 때 적용 분야의 중요성, 필요한 인증 수준 및 현지 지원 가용성을 고려하십시오. 장애를 용인할 수 없는 중요 시스템은 원래 장비를 사용해야 합니다. 덜 까다로운 애플리케이션에서는 비용 절감을 위해 호환 가능한 제품을 사용할 수도 있습니다.
구입처 및 가격 정보
M-SR 카트리지 밸브는 위치 및 수량 요구 사항에 따라 여러 채널을 통해 사용할 수 있습니다. Bosch Rexroth는 [store.boschrexroth.com](http://store.boschrexroth.com/)에서 공식 온라인 매장을 운영하고 있으며 표준 구성은 1~3일 이내에 배송됩니다. 부품 번호는 0.5bar 스프링이 있는 NG 30 KE 앵글 밸브의 경우 R900350797과 같은 특정 형식을 따릅니다.
BuyRexroth와 같은 공인 대리점은 카트리지 밸브 M-SR에 투명한 가격과 전 세계 배송 옵션을 제공합니다. 이러한 유통업체는 일반적으로 공통 크기를 보유하고 있으며 공장에서 직접 특수 구성을 주문할 수 있습니다. 표준 부품의 리드 타임은 일반적으로 짧은 반면, 맞춤형 사양은 몇 주가 걸릴 수 있습니다.
가격은 밸브 크기와 구성에 따라 크게 다릅니다. NG 6과 같은 작은 크기의 가격은 일반적으로 50~80달러인 반면, 대형 NG 30 밸브의 가격은 200달러 이상입니다. 중국 제조업체의 호환 가능한 대안은 가격이 20~40% 더 낮을 수 있지만 소규모 프로젝트의 경우 최소 주문 수량이 선호되는 것보다 높을 수 있습니다.
FKM 씰 또는 비표준 크래킹 압력이 필요한 특수 응용 분야의 경우 유통업체나 제조업체에 직접 견적을 요청하면 최상의 결과를 얻을 수 있는 경우가 많습니다. 기술 지원은 구매하기 전에 선택한 카트리지 밸브 M-SR 구성이 적용 요구 사항과 일치하는지 확인하는 데 도움이 될 수 있습니다.
시스템 통합을 위한 설계 고려 사항
M-SR 카트리지 밸브를 유압 시스템에 통합하려면 매니폴드 설계 및 회로 레이아웃에 세심한 주의가 필요합니다. 밸브는 정확한 치수로 가공되어야 하는 표준 캐비티에 설치됩니다. ZN 10001 표준을 따르는 매니폴드 공급업체와 협력하면 적절한 장착과 성능이 보장됩니다.
카트리지 밸브 M-SR을 통과하는 흐름 방향은 회로 설계와 일치해야 합니다. 밸브 본체의 화살표 또는 카탈로그 기호는 자유 흐름 방향을 나타냅니다. 밸브를 뒤쪽으로 설치하면 모든 흐름이 차단되므로 조립 시 확인이 중요합니다. 일부 엔지니어는 설치 오류를 방지하기 위해 매니폴드 블록에 흐름 방향 화살표를 표시합니다.
압력 강하 계산은 예상 유량에서의 밸브 특성을 고려해야 합니다. 카트리지 밸브 M-SR을 통한 압력 강하는 일반적으로 다른 회로 제한 사항에 비해 작지만, 고유량 응용 분야에서는 에너지 손실과 열 발생을 최소화하기 위해 한 단계 더 큰 크기를 선택하는 것이 좋습니다.
크래킹 압력 선택은 순방향 흐름 저항과 역방향 밀봉력 모두에 영향을 미칩니다. 최소한의 전방 저항이 필요한 응용 분야에서는 0.2bar 또는 스프링 없는 버전과 같은 더 낮은 크래킹 압력을 사용해야 합니다. 다양한 하중에 대해 압력을 유지해야 하는 시스템은 더 강력한 밀봉을 제공하는 더 높은 크래킹 압력의 이점을 누릴 수 있습니다.
온도 사이클링과 유체 호환성은 설계 단계에서 검증되어야 합니다. 시스템이 극단적인 온도를 경험하거나 특수 유체를 사용하는 경우 씰 재료 호환성을 확인하면 조기 고장을 방지할 수 있습니다. FKM 씰 옵션은 공격적인 첨가제 또는 고온과 관련된 응용 분야에 대한 내화학성을 확장합니다.
결론
Bosch Rexroth M-SR 카트리지 밸브는 고압 유압 시스템에 적합한 컴팩트한 패키지로 안정적인 체크 밸브 기능을 제공합니다. 나사식 카트리지 설계로 설치가 간편하고 외부 누출 경로가 제거됩니다. NG 6부터 NG 30까지의 크기 범위는 소형 실린더부터 대형 산업용 회로까지의 유량 요구 사항을 충족합니다.
올바른 카트리지 밸브 M-SR 구성을 선택하려면 밸브 크기를 흐름 요구 사항에 맞추고, 응용 분야에 적합한 크래킹 압력을 선택하고, 작동 조건과 씰 호환성을 확인해야 합니다. 뛰어난 사용 수명과 최소한의 유지 관리 요구 사항으로 인해 이 밸브는 시스템 수명 전체에 걸쳐 비용 효과적인 선택이 됩니다.
새로운 유압 회로를 설계하든 기존 구성품을 교체하든 M-SR 카트리지 밸브의 기능과 설치 요구 사항을 이해하면 성공적인 구현에 도움이 됩니다. 폭넓은 가용성과 폭넓은 적용 내역을 통해 입증된 유압 구성요소를 지정하는 데 자신감을 갖게 됩니다.
