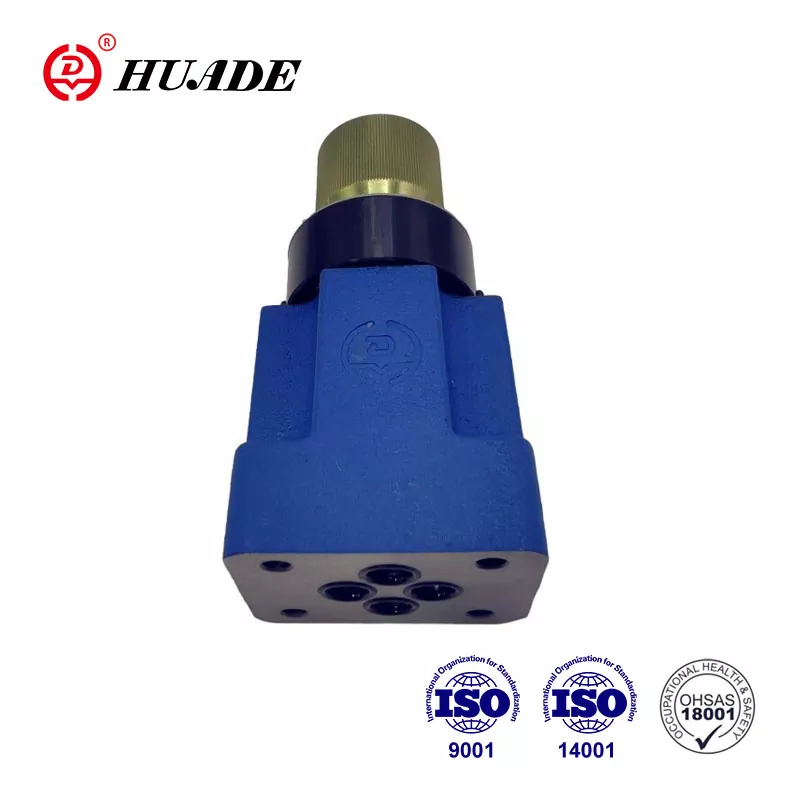

2 웨이 유압 흐름 제어 밸브 : 완전한 가이드

2 웨이 유압 흐름 제어 밸브는 유압 시스템에서 유체가 회로를 통해 얼마나 빨리 이동하는지 제어하는 ​​중요한 구성 요소입니다. 물 수도꼭지처럼 생각하십시오. 물이 얼마나 흐르는 지 제어 할 수 있습니다. 유압 시스템 에서이 밸브는 굴삭기, 사출 성형기 및 공장 장비와 같은 기계의 속도를 제어합니다.

유압 시스템에서 흐름 제어가 중요한 이유

모든 유압 시스템에서는 세 가지가 필수적입니다.

• 압력- 얼마나 많은 힘이나 힘을 얻는지를 결정합니다
• 방향- 어떤 방식으로 움직이는 지 제어합니다
• 흐름- 일이 얼마나 빨리 움직이는 지 제어합니다

2 웨이 유압 흐름 제어 밸브는 어떻게 작동합니까?

밸브의 기본 부분

두 가지 방법마다 유압 흐름 제어 밸브에는 이러한 주요 부분이 있습니다.

• 밸브 본체- 유압 라인에 연결되는 외부 쉘
• 스로틀 오프닝- 유체가 흐르는 작은 간격
• 제어 요소- 갭을 더 크거나 작게 만들기 위해 움직입니다
• 조정 메커니즘- 밸브 (수동 손잡이 또는 전기 신호)를 제어 할 수 있습니다.
• 봄- 밸브가 시작 위치로 돌아 오도록 도와줍니다

흐름 통제의 과학

유압 유체가 작은 개구부를 통해 흐르면 저항이 발생합니다. 이 유압 속도 제어 원리는 이러한 밸브가 작동하게 만드는 것입니다. 기본 공식은 다음과 같습니다.

이것은 다음을 의미합니다.

• 더 큰 개구부 = 더 많은 흐름 = 더 빠른 속도
• 더 작은 개구부 = 유량이 적습니다 = 속도가 느립니다
• 더 높은 압력 = 더 많은 흐름 (개구부가 동일하게 유지되는 경우)

유압 실린더 밸브 애플리케이션의 경우이 관계는 피스톤의 빠른 속도를 직접 제어합니다. 유압 모터 제어 시스템에서는 회전 속도를 결정합니다.

2 웨이 유압 흐름 제어 밸브의 유형은 무엇입니까?

1. 간단한 스로틀 밸브 (보충되지 않음)

이것들은 가장 기본적인 유형입니다. 그들은 수동 수도꼭지처럼 작동합니다.

그들이 일하는 방법 :개구부 크기를 변경하기 위해 수동으로 손잡이를 조정합니다.

최선의 :정확한 속도가 중요하지 않은 간단한 응용 프로그램

2. 압력 보상 유량 제어 밸브

이것들은 훨씬 더 똑똑합니다. 압력이 변할 때에도 흐름이 일정하게 유지되도록 자동으로 조정됩니다.

그들이 일하는 방법 :내부의 특수 메커니즘은 스로틀 오프닝 상수의 압력 차이를 유지합니다.

최선의 :정밀 기계, 자동 생산 라인

3. 압력 및 온도 보상 밸브

이것들은 가장 진보 된 유형입니다. 그들은 압력과 온도 변화를 모두 조정합니다.

그들이 일하는 방법 :내부의 특수 재료 온도 변화에 반응하고 밸브를 자동으로 조정합니다.

최선의 :항공 우주, 테스트 장비, 중요한 응용 분야

유압 흐름 제어 밸브에 어떤 제어 방법을 선택해야합니까?

수동 제어

그것이 무엇인지 :손 바퀴, 손잡이 또는 손으로 돌리는 나사

사용시기 :자동 제어가 필요없는 간단한 기계

예 :기본 상점 장비, 수동 프레스

전기 제어

솔레노이드 밸브 (온/오프)

• 기능:라이트 스위치와 같은 간단한 켜기/끄기 제어
• 좋은 :기본 시작/정지 작업
• 한정:부드러운 속도 제어를 제공 할 수 없습니다

비례 밸브

• 기능:전기 신호 (0-10V 또는 4-20MA)에 따른 원활한 제어
• 응답 시간 :50-80 Hz (대부분의 응용 프로그램에 충분히 빠릅니다)
• 좋은 :사출 성형, 일반 자동화

서보 밸브

• 기능:위치 피드백을 통한 초-프레이즈 제어
• 응답 시간 :150-200 Hz (매우 빠른)
• 좋은 :항공 우주, 고정밀 제조

성능 비교

제어 유형	정확성	속도	비용	가장 잘 사용됩니다
수동	낮은	느린	낮은	간단한 장비
솔레노이드	낮은	빠른	낮은	온/꺼짐 제어
비례항	중간 높이	중간	중간	일반 자동화
서보 기구	매우 높습니다	매우 빠릅니다	높은	정밀 응용 프로그램

설치 및 시스템 설계

2 웨이 유량 제어 밸브는 어디에 설치해야합니까?

유량 제어 밸브를 세 가지 방법으로 설치할 수 있습니다.

입구 제어 (미터 인)

• 실린더로 들어가는 오일을 제어합니다
• 긍정적 인 부하에 적합합니다 (리프팅과 같은)
• 위험 : 제대로 설계되지 않은 경우 캐비테이션을 유발할 수 있습니다

아울렛 제어 (미터 아웃)

• 실린더에서 나오는 오일을 제어합니다
• 음의 부하에 적합합니다 (무거운 물체를 낮추는 것과 같은)
• 더 나은 제어하지만 더 높은 압력을 제공합니다

우회 제어

• 추가 오일을 탱크로 다시 보냅니다
• 덜 효율적이지만 간단합니다
• 가변 속도가 필요한 응용 프로그램에 좋습니다

최상의 성능을위한 디자인 팁

• 올바르게 크기 :최대 개방의 20-80%에서 작동하는 밸브를 선택하십시오.
• 기름을 깨끗하게 유지하십시오 :적절한 여과 사용 (ISO 4406 표준)
• 온도 고려 :밸브가 온도 범위에서 작동하는지 확인하십시오
• 유지 보수 계획 :밸브 조정 및 교체를위한 공간을 두십시오

실제 응용 프로그램

제조 장비

사출 성형기

• 정확한 속도 제어를 위해 비례 밸브를 사용하십시오
• 사이클의 다른 부분에 대한 여러 속도 단계
• 에너지를 절약하고 제품 품질을 향상시킵니다

공작 기계

• 빠른 접근, 느린 피드, 빠른 반환 사이클
• 자동 속도 스위칭을위한 캠 운영 밸브
• 표면 마감 및 공구 수명을 향상시킵니다

모바일 장비

굴삭기 및 로더

• 여러 기능 간의 흐름 공유
• 효율성을위한로드 감지 시스템
• 부드러운 운영자 제어

크레인 및 리프팅 장비

• 하중 홀딩 밸브는 통제되지 않은 하강을 방지합니다
• 안전을위한 정확한 속도 제어
• 비상 하강 기능

항공 우주 및 방어

• 경량 서보 밸브
• 극한 조건에서 높은 신뢰성
• 비행 표면에 대한 정확한 제어

오른쪽 밸브 선택 : 단계별 가이드

최고 제조업체 및 제품

주요 브랜드

보쉬 렉스 로스

• 2FRM 및 2FRE 시리즈 밸브
• 정밀도를위한 산업 표준
• 우수한 기술 지원

Parker Hannifin

• 컬러 코드 조정 링이있는 Colorflow 시리즈
• 광범위한 크기 및 옵션
• 전 세계적으로 좋은 가용성

항구 수화물

• DSJ 및 SF 시리즈 밸브
• 쉬운 통합을위한 모듈 식 설계
• 고압 기능

이튼

• 카트리지 밸브 (SICV 시리즈)
• 공간 절약 디자인
• 다기능 기능

Danfoss

• PVG 비례 밸브 그룹
• 모바일 장비를 위해 설계되었습니다
• 사용자 정의 가능한 솔루션

구매할 때 무엇을 찾아야하는지

• 기술 사양은 귀하의 요구와 일치합니다
• 좋은 기술 문서
• 지역 서비스 및 지원
• 합리적인 리드 타임
• 경쟁력있는 가격
• 귀하의 업계에서 입증 된 신뢰성

흐름 제어 기술의 미래 추세

스마트 밸브 및 IoT 통합

현대 밸브는 다음과 같이 더 똑똑해지고 있습니다.

• 모니터링을위한 내장 센서
• 무선 통신 기능
• 예측 유지 보수 경보
• 원격 조정 및 모니터링

고급 재료

새로운 재료는 밸브를 만들고 있습니다.

• 마모에 더 저항합니다
• 극한 온도에서 더 좋습니다
• 더 오래 지속됩니다
• 더 효율적입니다

에너지 효율 초점

새로운 디자인은 다음에 중점을 둡니다.

• 에너지 폐기물 감소
• 더 나은 열 관리
• 효율성 향상
• 환경 준수

일반적인 문제와 솔루션

문제	해결책
속도는 부하에 따라 다릅니다	압력 보상 밸브로 업그레이드
응답 시간이 좋지 않습니다	시스템에서 공기를 점검하고 서보 밸브를 고려하십시오
밸브 헌팅 또는 진동	댐핑을 추가하고 시스템 강성을 확인하십시오
과도한 열 발생	밸브 크기를 확인하고 바이 패스 제어를 고려하십시오
일관되지 않은 성능	오일 여과를 개선하고 마모 된 구성 요소를 확인하십시오

유지 보수 및 문제 해결

정기적 인 유지 보수 작업

• 석유 청결을 확인하십시오- 필터를 정기적으로 변경합니다
• 작동 온도를 모니터링합니다- 제조업체 제한을 유지하십시오
• 외부 누출을 검사하십시오- 즉시 주소
• 테스트 응답 시간- 기준 측정과 비교하십시오
• 제어 신호를 교정합니다- 시간이 지남에 따라 정확성을 확인하십시오

지켜 볼 경고 신호

• 느린 반응
• 일관되지 않은 속도
• 비정상적인 소음
• 외부 누출
• 과도한 열

비용 고려 사항

초기 비용

• 간단한 스로틀 밸브 : $ 50- $ 200
• 비례 밸브 : $ 300- $ 1,500
• 서보 밸브 : $ 1,000- $ 5,000+

장기 비용

• 에너지 효율 저축
• 유지 보수 감소
• 제품 품질 향상
• 가동 중지 시간이 적습니다

ROI 요인

• 생산 속도 개선
• 품질 일관성
• 에너지 절약
• 유지 보수 감소

결론

2 웨이 유압 시스템의 속도를 제어하려면 유압 흐름 제어 밸브가 필수적입니다. 키는 응용 프로그램에 적합한 유형을 선택하는 것입니다.

• 간단한 스로틀 밸브기본적인 저렴한 응용 프로그램의 경우
• 압력 보상 밸브일관된 성능을 위해
• 서보 밸브최고 정밀 요구 사항

밸브는 유압 시스템의 한 부분에 불과합니다. 성공은 적절한 시스템 설계, 올바른 크기, 우수한 유지 보수 및 평판이 좋은 제조업체의 품질 구성 요소 선택에 달려 있습니다.

잘못 선택하는 비용 : 잘못되면 어떻게되는지

잘못된 유량 제어 밸브를 선택하면 심각한 문제와 비싼 결과가 발생할 수 있습니다.

성능 문제 :

• 일관되지 않은 속도- 기계가 안정적으로 작동하지 않습니다
• 품질이 좋지 않은 제품- 일관되지 않은 제조 공정
• 안전 위험- 예측할 수없는 기계 행동은 사고를 유발할 수 있습니다

재정적 영향 :

• 에너지 폐기물- 일치하지 않는 밸브는 전력 소비를 15-30% 증가시킬 수 있습니다.
• 조기 장비 고장- 잘못된 밸브 크기는 펌프, 실린더 및 모터에 과도한 마모를 유발합니다.
• 생산 지연- 신뢰할 수없는 유압 속도 제어는 가동 중지 시간으로 이어지고 마감일을 놓치게됩니다.
• 유지 보수 비용- 잘못된 밸브에는 더 자주 서비스와 교체가 필요합니다

시스템 전체의 문제 :

• 열 축적- 비효율적 인 밸브는 과도한 열을 생성하여 오일 수명을 줄입니다
• 펌프 손상- 잘못된 흐름 제어로 인해 펌프 캐비테이션 또는 과열이 발생할 수 있습니다.
• 유압 실린더 밸브 불일치- 부적절한 크기의 손상은 씰을 손상시키고 내부 누출을 유발합니다

새 기계를 구축하든 기존 기계를 업그레이드하든 이러한 기초를 이해하면 올바른 선택을하고 유압 시스템에서 최상의 성능을 얻는 데 도움이됩니다.

추가 리소스

자세한 기술 정보는 다음과 같습니다.

• 제조업체 웹 사이트 (Bosch Rexroth, Parker, Hawe)
• ISO 1219 유압 기호 표준
• 유압 엔지니어링 핸드북
• 응용 프로그램 지원을위한 로컬 유압 유통 업체

이 안내서는 2 웨이 유압 흐름 제어 밸브를 이해하기위한 기초를 제공합니다. 특정 응용 분야의 경우 항상 유압 엔지니어와 상담하고 제조업체 권장 사항을 팔로우하십시오.
