쓰레기 트럭 작업을보고 궁금해했습니다."컨테이너를 먼저 들어 올린 다음 완벽하게 팁을주는 것은 어떻게 알고 있습니까?"아니면 완벽한 순서대로 작동하는 공장 로봇을 보았을 수도 있습니다."무엇이 그렇게 조정 된 이유는 무엇입니까?"
대답은 당신을 놀라게 할 수 있습니다. 종종 압력 시퀀스 밸브라고하는 단순하지만 화려한 장치입니다. 그리고이 가이드가 끝날 무렵,이 "기계적 뇌"가 어떻게 세상을 매끄럽게 운영하는지 정확히 이해할 수 있습니다.

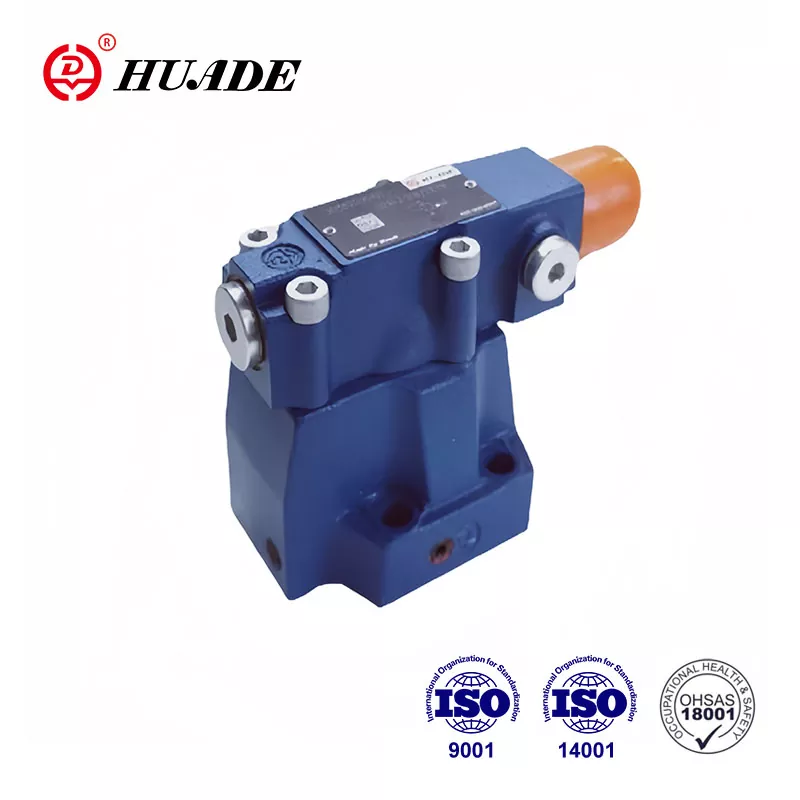

압력 시퀀스 밸브 란 무엇입니까? (간단한 답변)
압력 시퀀스 밸브는 a와 같습니다유압 시스템을위한 스마트 신호등. 자동차가 갈 때 신호등이 제어되는 것처럼,이 밸브는 기계의 다른 부분이 작동을 시작할 때 제어합니다.
주요 아이디어는 다음과 같습니다.압력이 특정 레벨까지 올라갈 때까지 (빨간색) 상태를 유지 한 다음 유압 유체가 다음 구성 요소로 흐르도록하기 위해 (녹색광)가 열립니다. 이것은 컴퓨터 나 전기 제어없이 자동 시퀀싱을 만듭니다.
Quick 예:
땅콩 버터 샌드위치 만들기에 대해 생각해보십시오.
Step 1:빵 준비 (1 차 행동)
기다리다:빵이 올바르게 배치되어 있는지 확인하십시오
Step 2:땅콩 버터 추가 (2 차 액션)
압력 시퀀스 밸브는 기계에 대해 동일한 작업을 수행합니다. 2 단계가 시작되기 전에 1 단계가 완전히 완료되도록합니다.
기계에 압력 시퀀스 밸브가 필요한 이유
왜 우리가 한 번에 모든 것이 일어날 수 없는지 궁금하십니까? 적절한 시퀀싱이 중요한 이유는 다음과 같습니다.
시퀀스 제어가 없으면 혼란 스러울 것입니다. 엔진이 아직 시작되는 동안 자동차의 변속기가 기어를 이동하려고 시도했거나 침대 가열되기 전에 3D 프린터가 인쇄를 시작했다고 상상해보십시오. 이것이 적절한 시퀀싱없이 유압 시스템에서 발생하는 일입니다.
비즈니스 사례 (엔지니어가 좋아하는 이유) :
제로 전기가 필요합니다- 전자 장치가 실패한 폭발성 환경에서 작동합니다
방탄 신뢰성- 부품이 적음은 더 적은 실패를 의미합니다 (전형적인 수명 : 10 세 이상)
비용 절감- $ 5,000 PLC 시스템을 $ 200 밸브로 교체 할 수 있습니다.
유지 보수 단순성- 대부분의 기술자는 기본 도구로 서비스를 제공 할 수 있습니다
실제 질문 :오히려 더러운 고압 환경에서 컴퓨터 프로그램이나 간단한 기계 장치를 신뢰 하시겠습니까? 대부분의 숙련 된 엔지니어는 매번 기계식을 선택합니다.
압력 시퀀스 밸브는 어떻게 작동합니까?
작업 원칙은 실제로 매우 간단합니다.
기본 프로세스 :
기본 조치가 시작됩니다- 첫 번째 실린더 또는 모터가 작동하기 시작합니다
압력이 쌓입니다- 첫 번째 동작이 완료되면 유체가 움직이지 않고 압력이 상승합니다.
밸브가 열립니다- 압력이 설정 점에 도달하면 (400 psi와 같은) 시퀀스 밸브가 열립니다.
2 차 행동이 시작됩니다- 유체는 두 번째 실린더 또는 모터로 흐릅니다
강에서 댐처럼 생각하십시오. 댐 (시퀀스 밸브)은 수위 (압력)가 충분히 높아질 때까지 백수를 유지합니다. 그런 다음 문을 열어 물이 하류로 흐르도록합니다.
핵심 부분 (내부) :
밸브 본체- 메인 하우징 (집처럼)
봄- "트리거 압력"을 설정합니다 (도어 잠금 장치처럼)
조정 나사- 압력 다이얼 (온도 조절기와 같은)
외부 배수 포트- 읽기를 정확하게 유지합니다 (압력 완화 구멍처럼)
팁 :외부 드레인은 중요합니다. 배압이 없으면 밸브를 잘못된 시간에 개구부로 만들 수 있습니다. 시스템 설계에서 항상 외부 드레인을 지정하십시오.
유압 시퀀스 밸브 유형 : 어떤 것이 필요합니까?
어떤 유형을 선택 해야하는지 혼란 스럽습니까? 비용이 많이 드는 실수로부터 당신을 구할 수있는 고장은 다음과 같습니다.
1. 직접 유압 시퀀스 밸브
다음과 같이 생각하십시오.간단한 스프링로드 도어
응답 시간 :번개 빠른 (2-10 밀리 초)
압력 범위 :일반적으로 최대 5,000 psi
비용:예산 친화적 인 ($ 50- $ 300)
최선의 :소규모 모바일 장비, 퀵 사이클 응용
단점 :높은 압력에서 "점프"될 수 있습니다
2. 파일럿-작동 압력 시퀀스 밸브
다음과 같이 생각하십시오.정교한 2 단계 시스템
응답 시간 :느리지 만 꾸준한 (≈100 밀리 초)
압력 범위 :최대 10,000+ psi
비용:더 높은 투자 ($ 200- $ 1,500)
최선의 :대규모 산업 프레스, 정밀 제조
이점:다양한 조건에서 암석 안정성
어느 것을 선택해야합니까?속도와 단순성이 필요한 경우 직접 활동을하십시오. 정밀도가 필요하고 높은 흐름을 처리하는 경우 파일럿 작동이 귀하의 답입니다.
압력 시퀀스 밸브 응용 : 작동하는 곳
이 밸브가 실제로 작동하는 곳이 궁금하십니까? 그들은 어디에나 - 당신은 아마 그것을 몰라도 매일 그들을 만나게 될 것입니다.
제조 및 산업 장비
CNC 가공 센터 :공작물 클램프 → 절단 시작 → 도구 후퇴
사출 성형 :금형 → 플라스틱 주입 → 퇴거 부분을 닫습니다
유압 프레스 :자료 → 압력 → 방출 및 배출을 적용하십시오
모바일 기계 응용 프로그램
쓰레기 트럭 :컨테이너 → 팁 및 덤프 → 위치로 돌아갑니다.
건설 장비 :아우 트리거 → 리프트로드 → 후퇴 붐을 배치하십시오
농업 기계 :구현을 높이십시오 → PTO 참여 → 작업 시작
특수 시스템
망원경 실린더 제어 :부드러운 작동을 위해 섹션을 적절한 시퀀스로 확장합니다
다단계 유압 시스템 :전자 제어없이 여러 액추에이터를 조정하십시오
패턴?유압 장비가 완벽하게 순서대로 일을하는 것을 볼 때마다 쇼를 조율하는 시퀀스 밸브가있을 수 있습니다.
압력 시퀀스 밸브는 다른 밸브와 어떻게 다른가요?
압력 시퀀스 밸브를 다른 유사한 밸브와 혼동하기 쉽습니다. 그들을 구별하는 방법은 다음과 같습니다.
시퀀스 밸브 대 릴리프 밸브
| 특징 | 시퀀스 밸브 | 릴리프 밸브 |
|---|---|---|
| 목적 | 운영 순서를 제어합니다 | 고압으로부터 시스템을 보호합니다 |
| 기본 상태 | 닫은 | 닫은 |
| 그것이 열리면 | 다음 작업을 시작하라는 압력을 설정합니다 | 압력이 너무 높아질 때만 |
| 유체가가는 곳 | 다음 액추에이터에 | 탱크로 돌아갑니다 |
시퀀스 밸브 대 감소 밸브
| 특징 | 시퀀스 밸브 | 밸브 감소 |
|---|---|---|
| 기본 상태 | 일반적으로 닫혔습니다 | 일반적으로 열려 있습니다 |
| 그것이 모니터링하는 것 | 입구 압력 | 출구 압력 |
| 목적 | 다음 작업을 시작하십시오 | 다운 스트림 압력을 제한합니다 |
유압 시퀀스 밸브 선택 안내서 : 처음으로 가져 오기
어떤 밸브가 작동할지 추측하는 데 지쳤습니까? 단계별 선택 과정은 다음과 같습니다.
1 단계 : 시스템 요구 사항을 알고 있습니다
최대 시스템 압력 :밸브는 최고 압력보다 25%를 다루어야합니다
2 차 회로 유량 :필요한 gpm 계산 (밸브는 20% 더 처리해야합니다)
필요한 정확도 :일반적인 사용을위한 ± 50 psi, 정밀 작업을위한 ± 10 psi
응답 시간 필요 :빠른 (<50ms) 또는 안정 (> 100ms)
2 단계 : 환경 현실 점검
스스로에게 다음과 같은 질문을하십시오.
온도 범위는 무엇입니까? (표준 씰은 -10 ° F ~ +200 ° F 작동)
환경은 얼마나 더럽습니까? (오염 저항을 고려하십시오)
어떤 유압 유체 유형? (석유, 합성, 바이오 기반?)
폭발적인 분위기 문제가 있습니까? (특별 인증이 필요할 수 있음)
3 단계 : 밸브 크기를 계산하십시오
흐름 용량을위한 간단한 공식 :
필수 CV = 유량 (GPM) ÷ √ (밸브를 가로 지르는 압력 강하)
예:100psi가있는 20 gpm 2 차 흐름 가용 압력 강하 CV = 20 ÷ √100 = 2.0
팁 :최대 용량으로 작동하지 않도록 계산보다 밸브의 크기는 항상 20-30%입니다.
압력 시퀀스 밸브 설치 팁 : 값 비싼 실수를 피하십시오
설치 준비가되었지만 잘못을 당할까 걱정 되십니까? 다음과 같은 필드 테스트 가이드 라인을 따르십시오.
중요한 설정 매개 변수
압력 계산 설정 :1 차 부하 + 50-100 PSI 안전 마진
릴리프 밸브 조정 :시퀀스 밸브 위의 릴리프 밸브 150-200 psi를 설정하십시오
외부 배수 연결 :항상 탱크에 연결하십시오 (이 포트를 꽂지 마십시오!)
장착 방향 :제조업체의 사양을 따르십시오 (일반적으로 모든 위치 OK)
작동하는 설치 시퀀스
사전 설치 점검 :모든 포트와 연결을 확인하십시오
마운트 밸브 :적절한 토크 사양을 사용하십시오 (일반적으로 피팅 용 15-25 피트 LBS)
초기 압력 설정 :낮게 시작하고 테스트 중에 위로 조정하십시오
테스트주기 :최종 조정 전에 몇 번의 완전한 사이클을 실행하십시오
미세 조정 :최적의 성능을 위해 설정 압력을 조정하십시오
일반적인 신인 실수 :처음에는 압력을 너무 높게 설정합니다. 항상 낮게 시작하고 작업하십시오. 손상된 장비를 고치는 것보다 압력을 높이는 것이 더 쉽습니다.
시퀀스 밸브 문제 해결 : 문제를 빠르게 해결하십시오
시스템이 제대로 시퀀싱되지 않습니까? 진단 로드맵은 다음과 같습니다.
문제 #1 : 보조 작업이 시작되지 않습니다
증상:1 차 실린더는 스트로크를 완료하지만 2 차는 활성화되지 않습니다
빠른 진단 :1 차 스트로크 완료 중에 시스템 압력 게이지를 점검하십시오
솔루션 (가능성 순서대로) :
더 낮은 시퀀스 밸브 세트 압력
차단 된 배수 라인을 제거합니다
약하거나 부러진 봄을 교체하십시오
릴리프 밸브가 너무 일찍 열리지 않는지 확인하십시오
문제 #2 : 조기 2 차 활성화
증상:두 행동 모두 동시에 발생합니다
근본 원인 :압력을 너무 낮거나 예상치 못한 압력 스파이크로 설정하십시오
수정 전략 :적절한 시퀀싱이 달성 될 때까지 설정 압력을 25psi 씩 증가시킵니다.
문제 #3 : 불규칙하거나 시끄러운 작동
당신이 듣고/볼 수있는 것 :수다, 진동, 일관성없는 사이클링
일반적인 용의자 :오염 된 유체, 시스템의 공기, 마모 된 내부 부품
행동 계획 :
체액 청결을 확인하십시오 (ISO 18/16/13 이상이어야 함)
모든 높은 지점에서 공기를 출혈합니다
문제가 지속되면 밸브를 재건하거나 교체하십시오
비상 진단 팁 :생산 시간을 잃어버린 경우 일시적으로 시퀀스 밸브를 우회하고 부품을 주문하는 동안 수동으로 작동합니다.
압력 시퀀스 밸브 유지 보수 : 투자 최대화
예상치 못한 다운 타임을 피하고 싶습니까? 이러한 유지 보수 전략은 밸브를 수십 년 동안 계속 실행할 것입니다.
90 일 검사 루틴
시각적 확인 :외부 누출, 부식, 느슨한 피팅을 찾으십시오
압력 검증 :설정 압력이 표류되지 않았 음 확인 (± 25 psi 공차)
유체 분석 :오염 수준과 유체 상태를 확인하십시오
사이클 계산 :예측 유지 보수 일정을위한 작업을 추적합니다
연간 유지 보수 작업
완전한 시스템 플러시 :필터와 유압 유체를 교체하십시오
밸브 교정 :원래 사양으로 압력을 재설정합니다
씰 검사 :치명적으로 실패하기 전에 마모를 확인하십시오
성능 테스트 :응답 시간과 압력 정확도를 확인하십시오
유지 보수 예산 현실 :예방 유지 보수에 연간 200 달러를 지출하면 일반적으로 비상 수리 및 생산 손실로 $ 2,000 이상을 절약 할 수 있습니다.
스마트 유지 보수 팁 :예비 밸브를 구성하고 준비하십시오. 문제가 발생하면 밸브를 바꾸고 실패한 단위를 오프라인으로 재건하십시오 - 최소 다운 타임, 최대 생산성.
시퀀스 밸브 기술 트렌드 : 다음에 오는 것
시퀀스 밸브가 쓸모 없게 될지 궁금하십니까? 업계 내부자가 알고있는 내용은 다음과 같습니다.
스마트 시퀀스 밸브 통합
IoT 센서 :사이클, 온도 및 압력 드리프트를 모니터링합니다
예측 분석 :AI는 30-60 일 전에 실패를 예측합니다
원격 진단 :휴대 전화에서 밸브 건강을 확인하십시오
비용 현실 :스마트 밸브는 2-3 배 더 많지만 유지 보수 비용을 40% 줄일 수 있습니다.
고급 재료 및 디자인
나노 코팅 기술 :SEAL 수명 연장 300-500%
복합 밸브 바디 :가벼운 무게, 더 나은 부식 저항
저속 내부 :에너지 손실을 15-25% 감소
전자 대 기계적 토론
전자 제어 장점 :무한히 프로그래밍 가능하고 정확한 데이터가 풍부합니다
기계식 밸브 장점 :프로그래밍이 필요없고, 전원이없고, 더 간단한 문제 해결
산업 현실 :전자 장치가 발전하더라도 기계식 시퀀스 밸브는 다음에서 강력한 시장 점유율을 유지합니다.
비용에 민감한 응용 프로그램
위험한 환경
신뢰할 수있는 전원이없는 원격 위치
전자 제품이 불필요한 복잡성을 더하는 간단한 시스템
결론 :압력 시퀀스 밸브는 아무데도 가지 않습니다. 기계적으로 신뢰할 수있는 상태에서 더 똑똑해 지도록 진화하고 있습니다.
다음 단계 :이 지식을 작동시킵니다
압력 시퀀스 밸브를 지정, 설치 또는 문제 해결할 준비가 되셨습니까? 귀하의 행동 계획은 다음과 같습니다.
시스템 설계자 :
요구 사항을 계산하십시오제공된 사이징 공식 사용
밸브 유형을 선택하십시오속도 대 정밀 요구에 따라
외부 드레인을 지정합니다- 계약자가 이것에 대해 싸게하지 마십시오
조정 액세스 계획- 기술자는 나중에 감사 할 것입니다
유지 보수 팀 :
90 일 검사 루틴을 시작하십시오즉시
일반적인 예비 부품(스프링, 씰, 조정 나사)
문서 현재 설정 압력그들이 표류하기 전에
기차 운영자조기 경고 신호를 인식합니다
문제 해결사 :
항상 기본 사항을 먼저 확인하십시오- 압력, 유체 수준, 필터 조건
압력 게이지를 편리하게 유지하십시오빠른 진단을 위해
외부 배수 규칙을 기억하십시오- 시퀀스 밸브 문제의 60%를 수정합니다
특정 응용 프로그램에 대한 질문?대부분의 밸브 제조업체는 무료 응용 프로그램 엔지니어링 지원을 제공합니다. 전문 지식을 활용합니다.
최종 생각 :최고의 시퀀스 밸브는 올바르게 선택하고 올바르게 설치하고 정기적으로 유지 관리되는 밸브입니다. 이 기본 사항을 마스터하면 신비한 시퀀싱 문제가 다시는 없을 것입니다.
