폭발 방지 압력 릴리프 밸브 DBE와 비교하여 밸브 DBEM 시리즈는 동적 응답 및 지능형 요구 사항이 높은 시나리오에 더 적합합니다. 작업 압력 범위 50 ~ 315 Bar, 최대 600 l/min (DBEM 32 모델)의 유량. 작동 전압은 DC 24V입니다. 폭발 방지 압력 릴리프 밸브 DBEM은 옵션 통합 디지털 앰프 (OBE 모듈), 단순화 된 배선 및 플러그인 밸브 코어 구조와 함께 통합 설계를 채택하므로 유지 보수를 위해 파이프 라인을 분해 할 필요가 없습니다.
| 체액 | NBR 및 FKM 씰에 적합한 미네랄 오일 |
| FKM 씰에 대한 인산염 에스테르 | |
| 유체 온도 범위 ℃ | -30 ~ +80 (NBR 씰) |
| -20 ~ +80 (FKM SEAL) | |
| 점도 범위 mm2/에스 | 2.8 ~ 380 |
| 선형성 | ± 3.5% |
| 반복성 | ＜ ± 2% |
| 전기 같은 | |
| 전원 | DC |
| 미세 분해 전류 MA | 100 |
| 최대 용모 레노이드 전류 MA | 800 |
| 코일 저항 | 20 ℃에서 19.5Ω, 최대 차량 값 : 28.8Ω |
| 작업 상태 | 마디 없는 |
| 최대 작업 환경 온도 | +50 ℃ |
| DIN에 대한 단열재 40 050 | IP65 |
특징:
-서브 플레이트 장착 :
-24 340 양식 E 및 ISO 6264로 포팅 패턴
- 매니 폴드에 설치합니다
- 4 압력 등급
- 맥스. 압력 제한, 선택 사항
- 앰프 유형 VT-2000 (별도로 주문해야 함)
애플리케이션:
폭발 방지 압력 릴리프 밸브 DBEM은 석유 및 가스 산업, 화학 및 제약 폭발 시스템, 석탄 광산 및 지하 장비, 선박 및 해양 공학에 널리 사용됩니다.
예:
폭발성 PLC → DBEM 밸브 (통합 OBE 앰프) → 폭발 방지 압력 센서
↓
Profibus-DP 버스
폭발 방지 압력 릴리프 밸브 DBEM은 파일럿 작동 압력 릴리프 밸브입니다. 전기 신호에 의해 유압 시스템의 압력을 지속적으로 설정하는 데 사용됩니다.

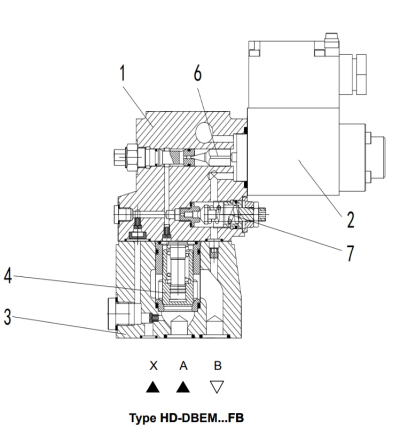

기본적 으로이 밸브는 비례 솔레노이드 (2)가있는 파일럿 밸브 (1)와 메인 스풀 인서트 (4)가있는 메인 밸브 (3)로 구성됩니다.
유형 HD-DBE ... FB
압력 한계는 전기 전류 값과 관련이 있으며 비례 솔레노이드 (2)에 의해 설정됩니다. 시스템 압력은 메인 스풀 (4)에 적용됩니다. 동시에, 압력은 파일럿 밸브 (1)의 오리피스 (5)를 통해 메인 스풀 (4)의 스프링 로딩 된쪽에, 파일럿 포펫 (6)에 적용됩니다. 유압력이 솔레노이드 힘을 초과하면 파일럿 포펫 (6)이 열립니다. 파일럿 유체는 탱크로 다시 흐르고 오리피스 효과로 인한 압력 강하 (4). 그런 다음 메인 스풀 (4)은 채널을 펌프에서 탱크로 엽니 다.
유형 HD-DBEM ... FB
선택적으로 밸브에는 최대 압력 안전 (중복 압력 안전)을 위해 추가 스프링로드 파일럿 제어 밸브 (7)가 공급 될 수 있습니다.

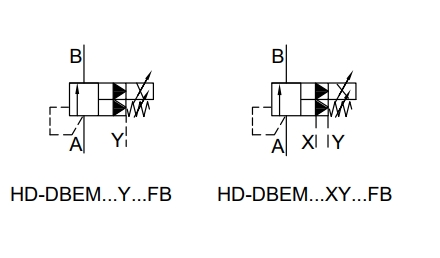

상징 폭발 방지 압력 릴리프 밸브 DBEM
