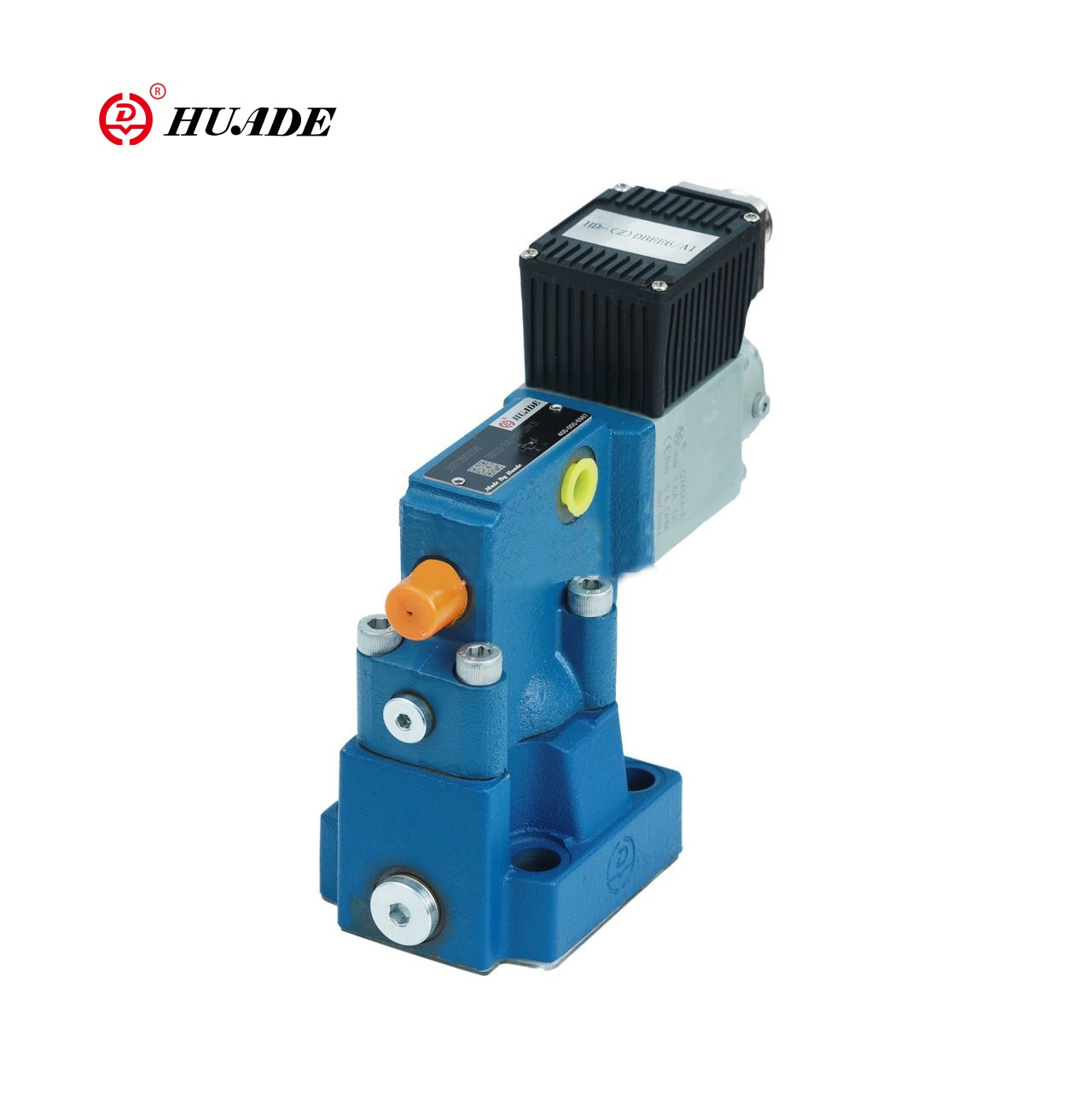

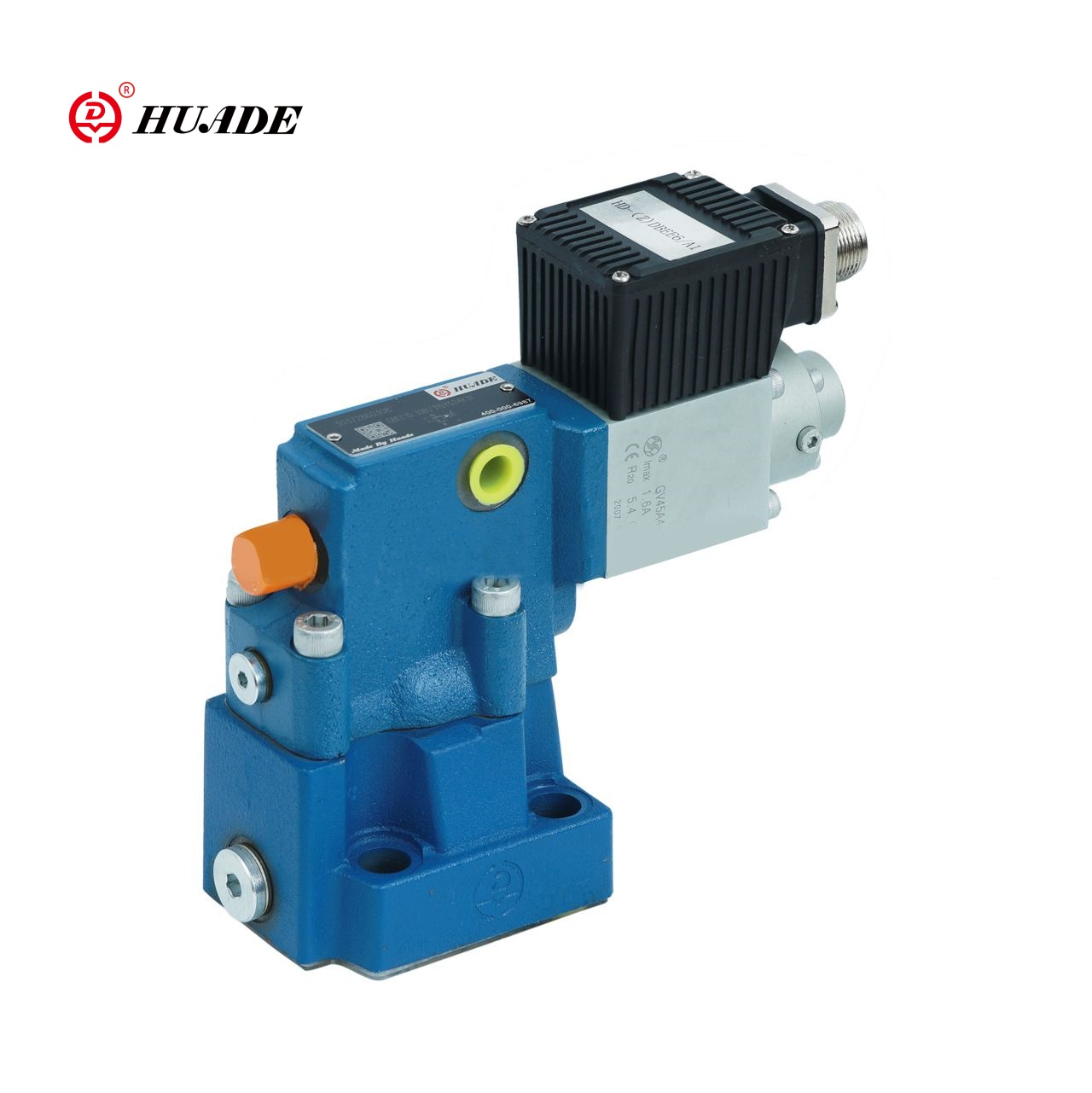

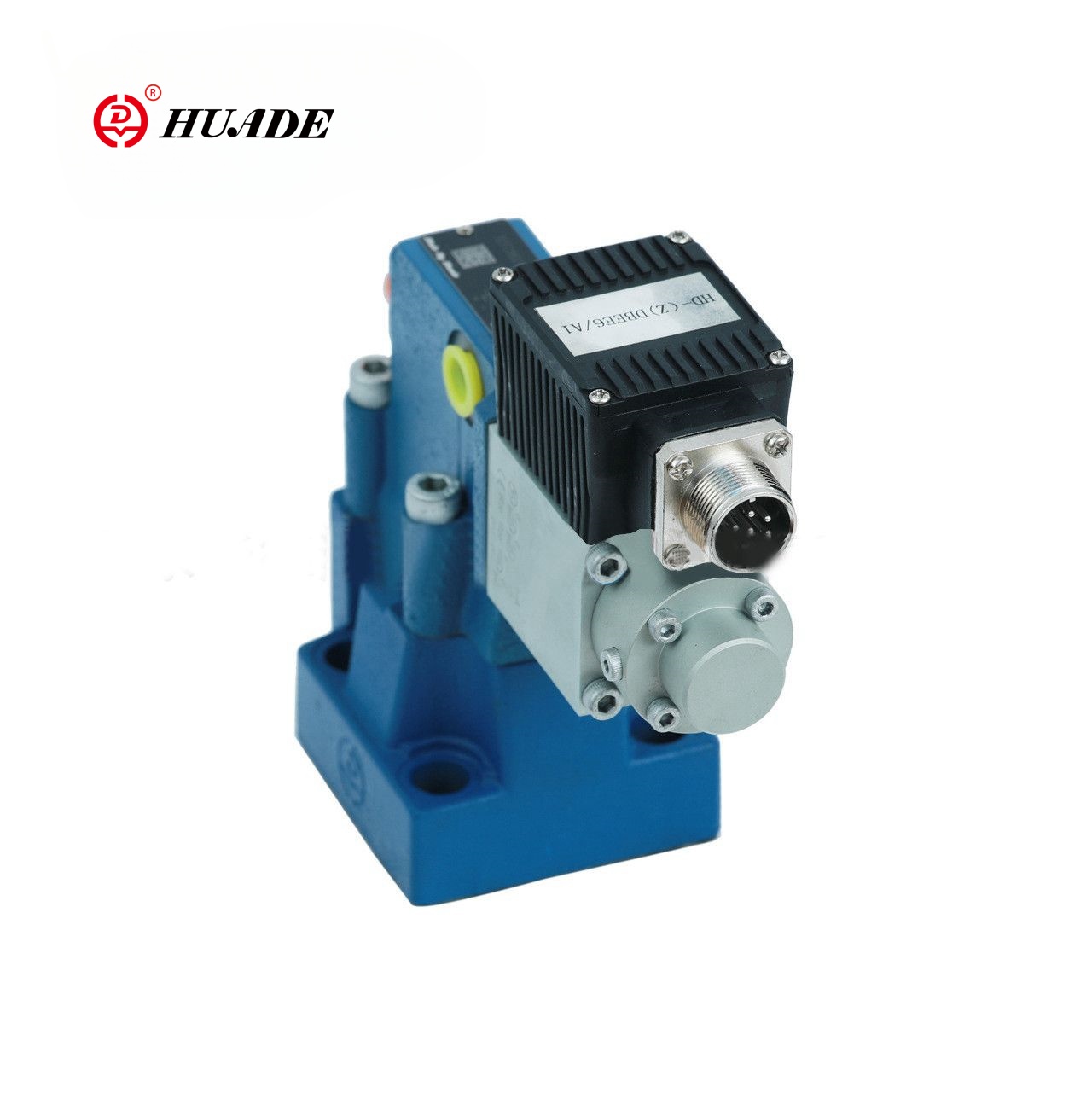

ZDBEE-1X 비례 릴리프 릴리프 밸브는 파일럿 작동 방지 밸브로, 비례적인 솔레노이드에 의해 구동되어 시스템 압력의 정밀한 제어를 달성하기 위해 비례적인 솔레노이드에 의해 구동됩니다. 이 비례 밸브는 Rexroth의 동일한 모델을 완전히 대체 할 수 있습니다. Huade 유압 밸브는 Rexroth와 동일한 표준을 채택하지만 가격은 더 낮습니다.
| 일반적인 | ||
| 설치 | 선택 과목 | |
| 스토리지 온도 범위 (ue) | -20 ~ +80 | |
| 주변 온도 범위 | DBE 및 ZDBE (℃) | -20 ~+70 |
| DBEE 및 ZDBEE (℃) | -20 ~ +50 | |
| 무게 | DBE 및 ZDBE (KG) | 2.4 |
| DBEE 및 ZDBEE (KG) | 2.5 | |
| 유압 (ʋ = 46 mm2/s 및 t = 40 ° C ± 5 ℃에서 측정 | ||
| 맥스. 작동 압력 | 포트 P : P1-P2 : A1-A2 : B1-B2 MPa | 31.5 |
| 포트 T MPA | 5 | |
| 맥스. 정착 가능한 압력 | 압력 단계 5 MPa | 5 |
| 압력 단계 10 MPa | 10 | |
| 압력 단계 20 MPa | 20 | |
| 압력 단계 31.5 MPa | 31.5 | |
| 최소 신호 값 0 MPa에서의 정착성 압력 | 특징적인 곡선을 참조하십시오 | |
| 반환 압력 포트 A; 외부 파일럿 오일 배수구 (Y) | 탱크에 분리되고 제로 압력으로 | |
| 파일럿 오일 흐름 L/분 | 0.6o1.2 | |
| 맥스. 흐름 L/분 | 30 | |
| 압력 유체 | 미네랄 오일 (HL, HLP)에서 DIN 51 524 | |
| 압력 유체 온도 범위 | -20to+80 | |
| 점도 범위 mm2/s | 15 ~ 380 | |
| 전기 같은 | 24V DC | |
| Min. 제어 전류 (MA) | 100 | |
| 최대 제어 전류 MA | 1600 | |
| 솔레노이드 코일 저항성 | 20 ° C (ω)에서의 냉수 | 0.54 |
| Max.warm Value (ω) | 7.8 | |
| 의무 | 100 | |
| 전기 연결 | DBE와 ZDBE | DIN EN 175 301 ~ 803에 구성 요소 플러그가 포함되어 있습니다 |
| DIN EN 175 301-803의 플러그인 커넥터 | ||
| DBEE와 ZDBEE | 구성 요소 플러그 발가락 DLN 43 563-AM6-3 | |
| 플러그인 커넥터 발가락 DIN 43 563-BF6-3 | ||
| DIN 40 050에 대한 밸브 보호 | IP 65 | |
| DBEE 및 ZDBEE의 제어 전자 장치 | 밸브에 통합 | |
| DBE 및 ZDBE의 경우 | ||
| Eurocard 형식의 앰프 | HD-VT-VSPA1-1-1X/ | |
특징:
▶ 시스템 압력을 제한하기위한 밸브
▶ 비례 솔레노이드를 통한 작동
▶ 서브 플레이트 장착 또는 샌드위치 플레이트 디자인 용
▶ 단일 소스의 밸브 및 제어 전자 장치
▶ 통합 제어 전자 제품이있는 HD-Zdbee 유형
① 명령 값 압력 특성 곡선의 예제 스프레드
독립적으로 조정 가능 상하 경사로
애플리케이션:
ZDBEE-1X 비례 릴리프 밸브는 엔지니어링 기계, 분사 성형 기계, 야금 장비 및 기타 필드와 같은 정밀한 압력 제어가 필요한 유압 시스템에 적합합니다.
비례 압력 릴리프 밸브, 유형 HD-DBE는 비례 솔레노이드를 통해 작동됩니다. 이 밸브는 시스템 압력을 제한하는 데 사용됩니다. 이 밸브를 사용하면 전기 명령 값과 관련하여 제한되는 시스템 압력을 조정할 수 있습니다.
이 밸브는 기본적으로 비례 솔레노이드 (1), 하우징 (2), 밸브 카트리지 (3), 스풀 (4) 및 파일럿 포펫 (8)으로 구성됩니다. 비례 솔레노이드는 전류를 비례 적으로 기계적 힘으로 전환시킨다. 전류의 증가는 솔레노이드 힘의 상응하는 상승을 야기합니다. 솔레노이드 전기자 챔버는 유압 유체로 채워져 있으며 압력 균형이 맞습니다. 시스템 압력의 설정은 명령 값과 관련하여 비례 솔레노이드 (1)를 통해 수행됩니다. 포트 P의 시스템에서 발생하는 압력은 스풀의 오른쪽에 작용합니다 (4). 동시에, 시스템 압력은 스풀 (4)의 스프링로드 된쪽에 오리피스 (5)가 장착 된 제어 라인 (6)을 통해 작용한다. 추가 리스피스 (7)를 통해 (7) 시스템 압력은 비례 솔레노이드 (1)의 힘에 대해 파일럿 포펫 (8)에 작용한다. 시스템 압력이 사전 설정된 값에 도달하면 파일럿 Poppet (8)은 좌석에서 들어 올립니다. 모델에 따라 파일럿 오일은 이제 포트 A (Y)를 통해 외부로 흘러 나오거나 탱크로 내부적으로 흘러 나올 수 있으므로 스풀의 스프링로드 된 측면에서 압력을 제한하는 효과가 있습니다 (4). 시스템 압력이 계속해서 약간 상승하면 스풀의 오른쪽에있는 더 높은 압력은 스풀을 왼쪽으로 왼쪽으로 밀어 넣습니다. 최소 제어 전류 -명령 값에 반응하는 최소 제어 전류 -최소 정착 압력이 설정됩니다.
비례 압력 릴리프 밸브 ZDBE-1X의 구조
비례 압력 릴리프 밸브의 구조 zdbee-1x

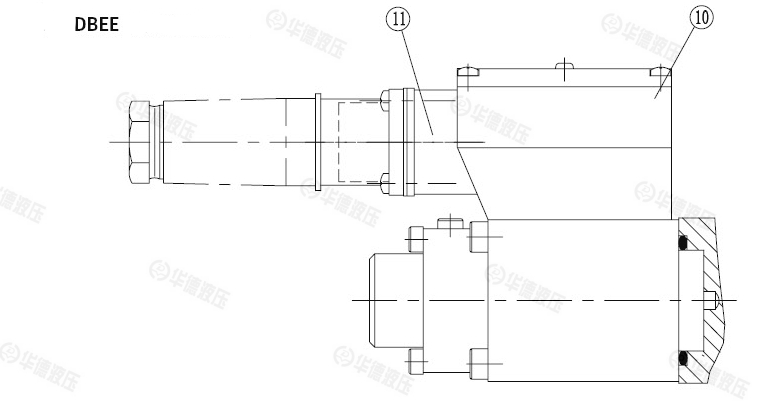

기능 설계 측면에서, 비례 밸브 ZDBEE-1X는 기본적으로 ZDBE 비례 릴리프 밸브에 해당합니다. 유일한 차이점은 비례 솔레노이드에 전자 컨트롤러가 구축 된 하우징 ⑩가 장착되어 있다는 것입니다. 전원 공급 장치 및 설정 점 전압은 플러그인 커넥터 (11)를 통해 수신됩니다.
설정 점 압력 특성 곡선은 최소 제조 공차의 원리에 따라 제조업체에 의해 사전 설정됩니다. 압력 증가 및 감소의 램프 시간은 각각의 전위차계를 사용하여 독립적으로 조정할 수 있습니다.
비례 압력 릴리프 밸브의 상징 zdbee-1x
