유압 시스템을 사용할 때 유체 흐름을 올바른 방향으로 유지하는 것은 생각보다 중요합니다. Bosch Rexroth의 Z1S 체크 밸브 샌드위치 플레이트는 바로 이러한 역할을 합니다. 즉, 유체가 한 방향으로 흐르게 하고 역류하는 것을 차단합니다. 이 간단한 작업은 공장 기계부터 건설 장비에 이르기까지 모든 분야에서 매우 중요합니다.
Z1S 체크 밸브 샌드위치 플레이트의 차이점
Z1S 체크 밸브 샌드위치 플레이트는 설치 방법에서 이름을 얻었습니다. 호스와 피팅으로 연결하는 대신 샌드위치 레이어와 같은 다른 구성 요소 사이에 위치합니다. 이 디자인은 공간을 절약하고 누출이 발생할 수 있는 연결 지점의 수를 줄입니다. 밸브는 역류에 대해 단단히 닫히는 스프링 장착 포핏 메커니즘을 사용하여 압력이 350bar에 도달하더라도 누출이 거의 0에 가깝습니다.
체크 밸브 샌드위치 플레이트 설계는 좁은 공간에서 잘 작동합니다. 기계 제작자는 종종 여러 개의 Z1S 장치를 유압 매니폴드에 수직으로 쌓아 부피가 큰 외부 배관을 추가하지 않고도 복잡한 제어 회로를 만듭니다. 이 모듈식 접근 방식은 ISO 4401 표준을 따르며, 이는 Z1S 체크 밸브 샌드위치 플레이트가 다양한 제조업체의 구성 요소에 적합하다는 것을 의미합니다.
Z1S 체크 밸브 샌드위치 플레이트의 작동 방식
모든 Z1S 체크 밸브 샌드위치 플레이트 내부에는 일반적으로 고성능 플라스틱으로 제작된 포펫이 스프링으로 시트에 고정되어 있습니다. 전방 방향의 유체 압력이 크래킹 압력 임계값에 도달하면 포핏이 올라가고 유체가 흐릅니다. 압력이 떨어지거나 역전되는 순간 스프링이 포핏을 다시 아래로 밀어 통로를 밀봉합니다.
Z1S 시리즈는 0.5, 1.5, 3, 5bar 옵션 등 다양한 크래킹 압력을 제공합니다. 낮은 크래킹 압력은 최소한의 저항을 원하는 시스템에서 더 잘 작동하는 반면, 높은 설정은 압력 스파이크로 인한 우발적인 개방을 방지합니다. 체크 밸브 샌드위치 플레이트 구성 핸들은 크기 6 모델에서 분당 최대 40리터, 크기 10 변형에서 분당 100리터의 흐름을 처리합니다.
올바른 Z1S 체크 밸브 샌드위치 플레이트 선택
Bosch Rexroth는 Z1S 체크 밸브 샌드위치 플레이트의 8가지 폐쇄 기능 변형을 만듭니다. 일부는 한 채널의 흐름을 차단하고 다른 일부는 이중 채널을 동시에 처리합니다. 가장 일반적인 버전 블록은 포트 A2에서 A1로 흐르지만 거의 모든 회로 구성에 대한 옵션을 찾을 수 있습니다.
체크 밸브 샌드위치 플레이트를 선택할 때 크기가 중요합니다. 사이즈 6 Z1S의 무게는 약 0.8kg이며 최대 350bar의 압력을 처리합니다. 크기 10 장치는 2.3kg으로 더 크지만 분당 100리터의 유량을 관리할 수 있습니다. 두 버전 모두 미네랄 유압 오일과 함께 작동하며 호환 가능한 씰을 선택하면 생분해성 유체에 맞게 조정할 수 있습니다.
씰 재질은 성능에 큰 영향을 미칩니다. 표준 FKM 씰은 특히 유체 속도가 초당 4미터를 초과하는 경우 대부분의 응용 분야를 잘 처리합니다. 압력이 낮고 흐름이 느린 상황에서는 부드러운 NBR 씰이 결합 표면의 마모를 줄입니다. 체크 밸브 샌드위치 플레이트는 씰이 작동 조건과 일치할 때 더 오래 지속됩니다.
Z1S 체크 밸브 샌드위치 플레이트 설치
올바른 설치에 따라 Z1S 체크 밸브 샌드위치 플레이트의 성능이 결정됩니다. 장착 표면은 100밀리미터당 0.01밀리미터 이내로 편평해야 하며 표면 거칠기는 4마이크로미터 이하로 매끄러워야 합니다. 이러한 사양은 정확해 보일 수 있지만 시간이 지남에 따라 발생할 수 있는 누출을 방지합니다.
체크 밸브 샌드위치 플레이트는 4개의 나사(크기 6의 경우 M5, 크기 10 모델의 경우 M6)로 장착됩니다. 여기서 토크가 중요합니다. 크기 6 장치에는 8~10뉴턴미터가 필요하고 크기 10에는 15.5뉴턴미터 ± 10%가 필요합니다. 강도 등급 10.9의 나사를 사용하면 진동이 있어도 장착이 안전하게 유지됩니다.
Z1S 체크 밸브 샌드위치 플레이트는 어떤 방향으로도 설치할 수 있습니다. 디자인은 중력에 의존하지 않고 기능을 수행합니다. 일부 모델과 함께 제공되는 파란색 플라스틱 부싱이 조립 중에 보호되어 있는지 확인하십시오. 이 부싱은 추가 밀봉 기능을 제공하므로 전체 밸브를 교체하지 않는 한 손상되거나 제거되어서는 안 됩니다.
Z1S 체크 밸브 샌드위치 플레이트가 가장 잘 작동하는 곳
유압 프레스는 체크 밸브 샌드위치 플레이트를 사용하여 하중을 안전하게 유지합니다. 프레스가 사이클 사이에 일시 중지되면 Z1S는 유체가 뒤로 흐르는 것을 방지하여 프레스 램이 아래로 표류하게 합니다. 이 하중 유지 기능은 안전성과 정밀도 모두에 중요합니다.
공작 기계는 CNC 스핀들 및 공구 교환 장치에 Z1S 체크 밸브 샌드위치 플레이트를 사용합니다. 컴팩트한 샌드위치 디자인은 회전하는 부품 주변의 좁은 공간에 적합합니다. 이러한 기계의 고속 회로는 과도한 마모 없이 초당 4미터 이상의 속도를 처리하는 밸브의 금속 씰 옵션의 이점을 누리고 있습니다.
굴착기 및 크레인과 같은 이동식 장비는 까다로운 조건에서도 안정적인 흐름 제어가 필요합니다. Z1S 체크 밸브 샌드위치 플레이트는 건설 현장에서 흔히 발생하는 온도 변화와 진동을 처리합니다. 체크 밸브 샌드위치 플레이트의 각진 변형은 모바일 기계의 비좁은 범위에서 유체 흐름을 효율적으로 라우팅하는 데 도움이 됩니다.
Z1S 체크 밸브 샌드위치 플레이트 유지 관리
깨끗한 유압유는 체크 밸브 샌드위치 플레이트가 제대로 작동하도록 유지합니다. Bosch Rexroth는 20마이크로미터까지 여과해야 하는 ISO 4406 오염 등급 20/18/15를 지정합니다. 더러운 유체로 인해 포핏이 조기에 달라붙거나 마모되어 누출이 발생하거나 닫히지 못하게 됩니다.
정기적인 검사를 통해 장착 표면 주변의 외부 누출을 확인하고 밸브 전체의 압력 강하를 측정해야 합니다. 압력 강하의 증가는 종종 내부에 오염 물질이 축적되었음을 나타냅니다. Z1S 체크 밸브 샌드위치 플레이트는 현장 수리 옵션을 제공하지 않습니다. 내부 포핏 어셈블리에 결함이 있는 경우 전체 장치를 교체해야 합니다.
온도는 체크 밸브 샌드위치 플레이트의 성능에 영향을 미칩니다. Z1S는 -20°C ~ +80°C에서 작동하며 대부분의 유압유 온도 범위와 일치합니다. 유체 점도는 초당 2.8~500제곱밀리미터 사이로 유지되어야 합니다. 이 범위를 벗어나면 밸브가 지정된 크래킹 압력에서 열리지 않거나 누출이 발생할 수 있습니다.
일반적인 Z1S 체크 밸브 샌드위치 플레이트 문제 해결
체크 밸브 샌드위치 플레이트가 열리지 않으면 일반적으로 오염으로 인해 문제가 발생합니다. ISO 청결도 표준에 따라 시스템을 세척하면 고착 문제가 해결되는 경우가 많습니다. 세척이 작동하지 않으면 스프링이 피로해져서 교체가 필요할 수 있습니다. 즉, 전체 밸브를 교체해야 합니다.
Z1S 체크 밸브 샌드위치 플레이트를 통한 과도한 누출은 일반적으로 씰이 마모되었거나 씰 재료와 호환되지 않는 유체를 사용하고 있음을 나타냅니다. 올바른 유압 오일 유형을 사용하고 있는지, 씰이 해당 용도와 일치하는지 확인하십시오. 바이오 기반 유체에는 표준 미네랄 오일과 다른 씰이 필요합니다.
밸브 전체의 높은 압력 강하는 잘못된 크래킹 압력을 선택했거나 잔해가 흐름을 제한하고 있음을 나타냅니다. 체크 밸브 샌드위치 플레이트는 유량에 따라 점진적인 압력 증가를 보여야 합니다. 압력 강하의 급격한 증가는 밸브 교체가 필요한 내부 막힘을 나타냅니다.
시끄러운 작동은 유체 속도가 너무 높아져 격렬하게 붕괴되는 증기 기포가 생성되는 캐비테이션으로 인해 발생하는 경우가 많습니다. 업스트림에 흐름 감쇠를 추가하거나 금속 씰이 있는 체크 밸브 샌드위치 플레이트로 전환하면 캐비테이션 소음을 줄일 수 있습니다. 때로는 시스템 압력을 높이면 캐비테이션을 유발하는 조건이 제거됩니다.
Z1S 체크 밸브 샌드위치 플레이트와 다른 옵션 비교
인라인 체크 밸브는 샌드위치 플레이트보다 비용이 저렴하지만 더 많은 공간을 차지하고 추가 호스 연결이 필요합니다. Z1S 체크 밸브 샌드위치 플레이트는 밸브 스택에 직접 통합되어 4개의 호스 끝과 잠재적인 누출 지점을 제거합니다. 매니폴드 장착 시스템의 경우 샌드위치 설계가 더 적합합니다.
파일럿 작동식 체크 밸브는 Z1S 체크 밸브 샌드위치 플레이트에는 없는 원격 제어 기능을 제공합니다. 그러나 추가 파일럿 라인과 제어 밸브가 필요하므로 시스템에 필요하지 않은 복잡성이 추가될 수 있습니다. 간단한 단방향 흐름 제어를 위해 직접 작동되는 Z1S는 추가 구성 요소 없이 안정적인 성능을 제공합니다.

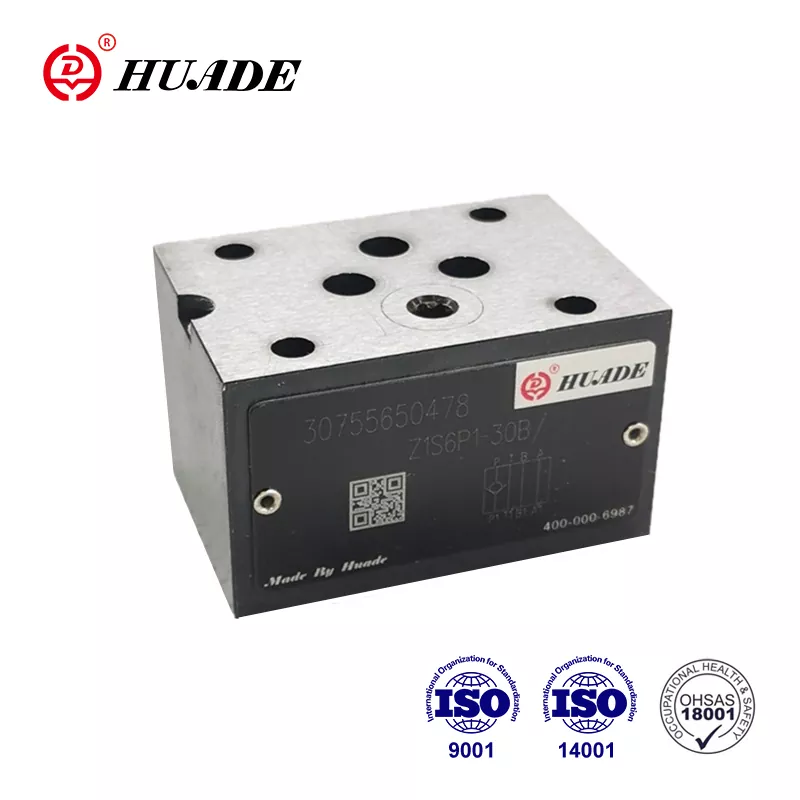

Huade 및 Hengli와 같은 대체 제조업체는 ISO 4401 표준과 호환되는 체크 밸브 샌드위치 플레이트를 생산합니다. 이러한 옵션은 Bosch Rexroth 순정 장치보다 비용이 30~50% 저렴할 수 있습니다. 품질은 일반적으로 중요하지 않은 응용 분야의 요구 사항을 충족하지만 정품 Z1S 밸브는 까다로운 환경에서도 입증된 신뢰성을 제공합니다.
Z1S 체크 밸브 샌드위치 플레이트 최대한 활용하기
Z1S 체크 밸브 샌드위치 플레이트는 밸브를 해당 응용 분야에 맞출 때 안정적인 단방향 흐름 제어를 제공합니다. 올바른 크래킹 압력, 씰 유형 및 크기를 선택하면 최적의 성능이 보장됩니다. 올바른 토크와 표면 준비로 올바르게 설치하면 누출이 방지됩니다. 깨끗한 유체를 유지하고 온도 제한 내에서 유지하면 서비스 수명이 연장됩니다.
이 체크 밸브 샌드위치 플레이트는 0.5bar ~ 350bar 압력 범위의 시스템에서 작동하며 적절한 씰을 사용하여 미네랄 오일 또는 생분해성 유체를 처리합니다. 소형 샌드위치 장착은 공간 요구 사항을 줄이면서 누출 없는 작동을 제공합니다. 새로운 유압 시스템을 설계하든 기존 시스템을 업그레이드하든 Z1S 체크 밸브 샌드위치 플레이트는 방향 흐름 제어를 위한 검증된 솔루션을 제공합니다.
자세한 사양 및 주문 정보를 위해 Bosch Rexroth는 유통업체를 통해 포괄적인 데이터시트를 제공합니다. 시간을 내어 이러한 문서를 검토하면 응용 분야에 필요한 정확한 Z1S 체크 밸브 샌드위치 플레이트 변형을 선택하는 데 도움이 됩니다.
