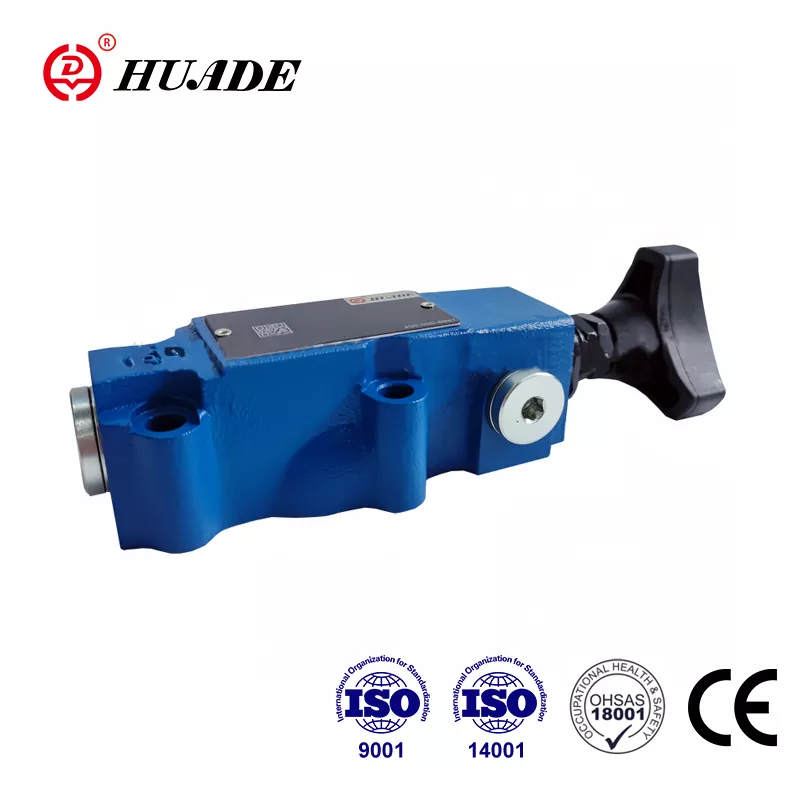

Beijing Huade 유압 산업 그룹은 유압 제품 및 장비의 설계, 제조 및 서비스를 전문으로하는 유명한 국영 회사입니다. DBWT 릴리프 밸브는 Rexroth®에서 제공하는 제품을 대체 할 수 있습니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade Hydraulic은 고품질의 유압 밸브를 보장하기 위해 우수한 검사 시스템을 가지고 있습니다. 공장은 전 세계에서 수입 된 750 개 이상의 고급 생산 장비를 운영합니다. 각 압력 밸브는 방수 비닐 봉지와 표준 상자에 포장되며, 대기 방지 마크가 부착되어 있습니다. Huade® 유압 제품은 군사 산업에서 방어 장비의 현대화를 촉진하는 데 널리 사용됩니다.
|
기술 데이터 |
||
|
압력 유체 |
미네랄 오일 (NBR 씰의 경우) 또는 포스페이트 에스테르 (FPM 씰) |
|
|
온도 범위 (℃) |
-30 ～+80 |
|
|
점도 범위 (mm2/s) |
10 ~ 800 |
|
|
Max.Flow (L/Min) |
3 |
|
|
맥스. 작동 압력 (MPA) |
31.5 |
|
|
맥스. 압력 설정 (MPA) |
최대 10 또는 31.5 |
|
|
역 압력 |
DBT (MPA) |
|
|
DBWT (MPA) |
최대 10 (AC); 최대 16 (DC) |
|
|
파일럿 밸브 |
방향 밸브 WE5를 참조하십시오 |
|
특징:
▶ 장거리 원격 제어
▶ 서브 플레이트 장착
▶ 세 가지 조정 요소 :
▶ 회전식 손잡이
▶ 16 진. 보호 캡이있는 헤드 나사
▶ 스케일이있는 잠금 식 회전 손잡이
애플리케이션:
유형 DBWT는 원격 제어에 적용됩니다.
유형 DBWT 원격 제어 압력 밸브는 파일럿 작동 압력 릴리프 밸브입니다.
유형 DBWT는 주로 메인 밸브 (1), 메인 스풀 (2), 밸브 시트 (3), 전기 작동 밸브 (5) 및 조정 (6)으로 구성됩니다.
압력 릴리프 밸브의 구조 및 기호 DBWT
1. 유체를 여과해야합니다. 최소 필터 섬광은 20 °입니다.
2. 탱크를 밀봉하고 에어 필터를 공기 입구에 설치해야합니다.
3. 공장을 떠날 때 서브 플레이트가없는 생산물이 필요한 경우 특별히 주문하십시오.
4. Valve 고정 나사는 높은 강도 레벨이어야합니다 (클래스 10.9). 샘플 책에 나열된 매개 변수에 따라 선택하고 사용하십시오.
5. 밸브와 연결된 표면의 거칠기 표면 거칠기는 0.8입니다.
6. 짝짓기 조각의 표면 마감은 0.01/100mm로 필요합니다.
