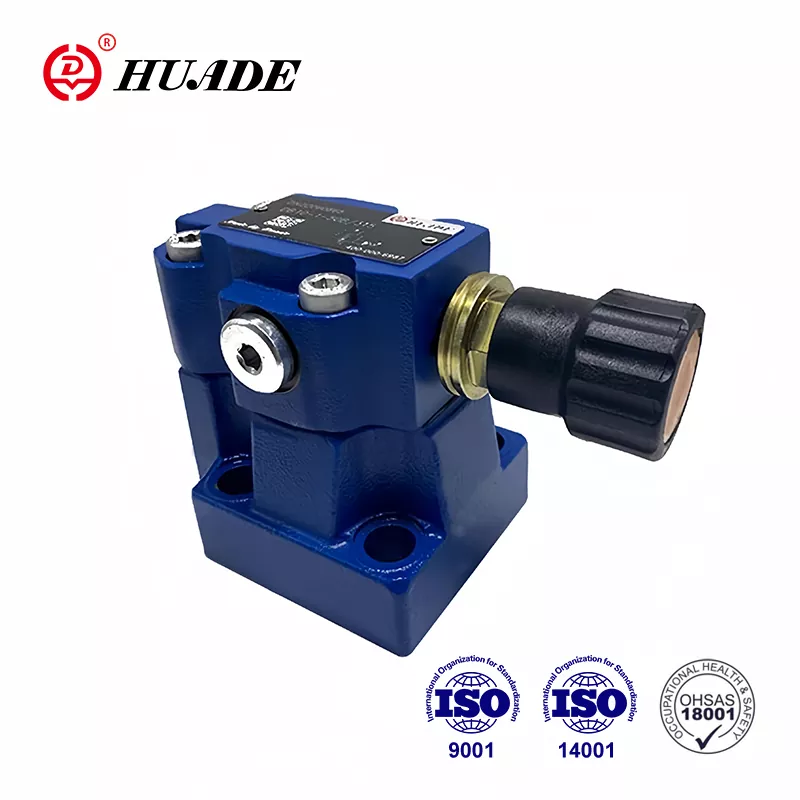

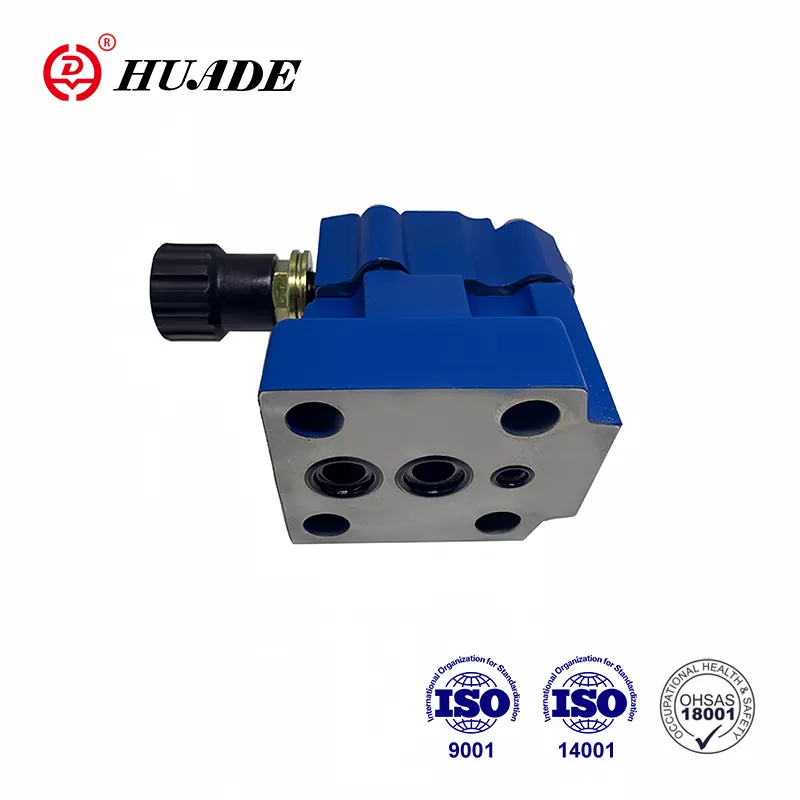

압력 릴리프 밸브 DB 20

다른 유사한 제품과 비교할 때 Huade® 압력 릴리프 밸브는 기술이 더욱 발전하고 있으며이 분야에서는 내구성이 뛰어납니다. 유형 DB 20 밸브는 Rexroth가 제공하는 DB 20을 대체 할 수 있습니다. 공장은 고객에게 고품질의 안정적인 유압 압력 밸브를 제공하기 위해 노력하고 있습니다. 전 세계에서 750 개 이상의 고급 생산 장비를 도입했습니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade® 유압 밸브는 세계적으로 유명한 브랜드에 비해 상대적으로 저렴합니다. 고품질과 저렴한 가격으로 인해 Huade Hydraulic은 국내외의 많은 고객을 유치했으며 소비자에 대한 광범위한 인식을 얻었습니다.

압력 릴리프 밸브 DB 20의 제품 매개 변수

압력 릴리프 밸브 DB 20의 제품 기능 및 적용

특징:

▶ 서브 플레이트 장착

▶ DIN 24 340, Form E, ISO 6264 및 Cetop -RP 121H에 대한 포팅 패턴

▶ 파이프 연결

▶ 연결을 삽입하십시오

▶ 세 가지 조정 요소 :

. 로타리 손잡이

. 마녀. 보호 캡이있는 헤드 나사

. 스케일이있는 잠글 수있는 회전식 손잡이

▶ 솔레노이드는 내장 방향 스풀 밸브를 통해 언로드를 작동시켰다

압력 릴리프 밸브 DB 20의 기능, 섹션 및 기호

일반적인

유형 DB 압력 밸브는 파일럿 작동 압력 릴리프 밸브입니다.

그것들은 제어 압력의 제한에 사용됩니다.

압력 릴리프 밸브 (DB)는 주로 메인 스풀 어셈블리 (3)와 압력 조정 요소가있는 파일럿 작동 밸브 (2)와 주로 메인 밸브 (1)로 구성됩니다.

압력 릴리프 밸브 타입 DB

포트 A에 존재하는 압력은 메인 스풀 (3)에 작용한다. 동시에 압력은 오리피스 (4) 및 (5)가 장착 된 제어 라인 (6) 및 (7)를 통해 적용됩니다. 오리피스 (4) 및 (5), 메인 스풀 (3) 및 파일럿 제어 밸브 (2)의 공 (8)에서 (8). 포트 A의 압력이 스프링 (9)에 설정된 밸브를 초과하면 볼 (8)은 스프링 (9)에 대해 열립니다.

이에 대한 신호는 포트 A의 제어 라인 (10) 및 (6)를 통해 내부적으로 온다. 메인 스풀 (3)의 스프링 하중 측면의 압력 유체는 이제 제어 라인 (7), 오리피스 보어 (11) 및 볼 (8)을 통해 스프링 챔버 (12)로 흐릅니다. 유형 DB ... 50b/... 제어 라인 (13)을 통해 탱크로 또는 DB..50/.. 유형으로 내부적으로 흐릅니다. 오리피스 (4) 및 (5)로 인해 메인 스풀 (3)에서 압력 강하가 발생하면 포트 A에서 포트 B 로의 연결이 열립니다. 이제 압력 유체는 세트 작동 압력을 유지하는 동안 포트 A에서 포트 B로 흐릅니다.

압력 릴리프 밸브는 포트 "x"(15)를 통해 다른 압력 (두 번째 압력 단계)으로 내리거나 다른 압력 (두 번째 압력 단계)으로 전환 될 수 있습니다.

DB의 구조 ... 50b

DB의 상징 ... 50b

알아채다

1. 유체를 여과해야합니다. 최소 필터 섬광은 20 °입니다.

2. 탱크를 밀봉하고 에어 필터를 공기 입구에 설치해야합니다.

3. 공장을 떠날 때 서브 플레이트가없는 생산물이 필요한 경우 특별히 주문하십시오.

4. Valve 고정 나사는 높은 강도 레벨이어야합니다 (클래스 10.9). 샘플 책에 나열된 매개 변수에 따라 선택하고 사용하십시오.

5. 밸브와 연결된 표면의 거칠기 표면 거칠기는 0.8입니다.

6. 짝짓기 조각의 표면 마감은 0.01/100mm로 필요합니다.
