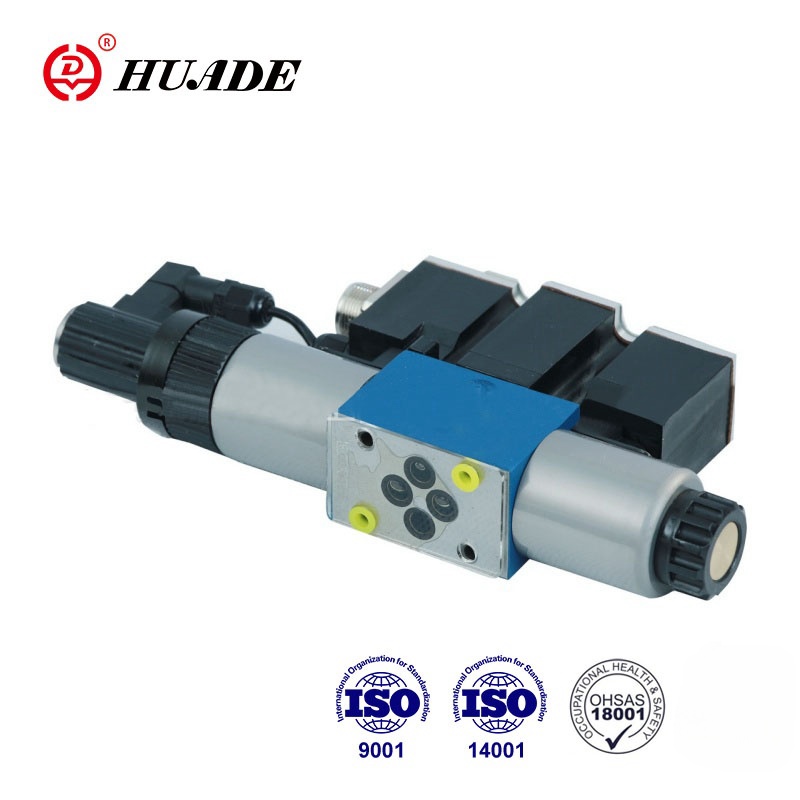

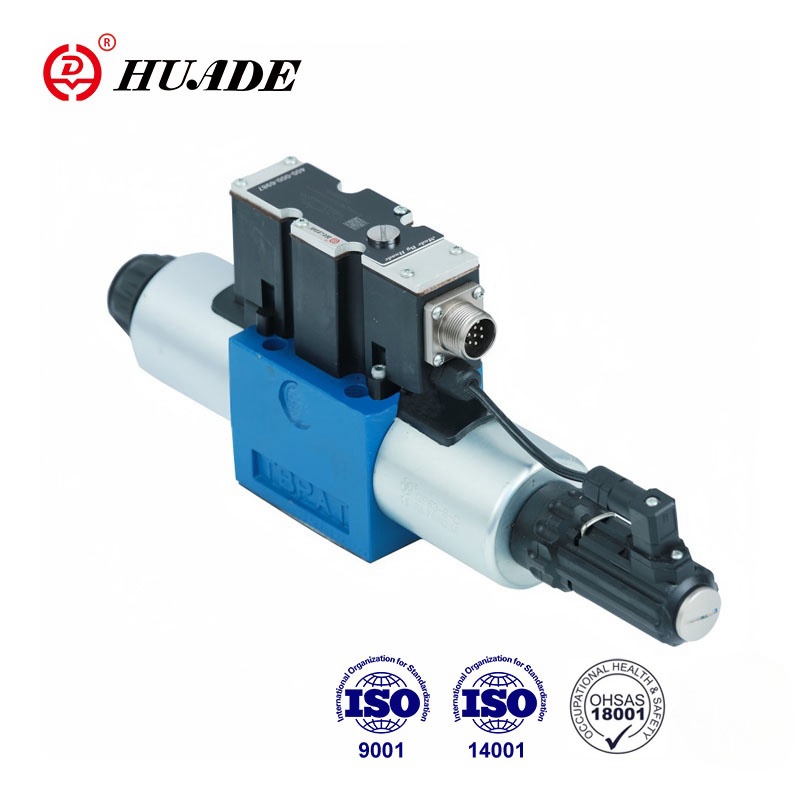

이 4WREE-2X 밸브는 비례 솔레노이드에 의해 작동되어 작동유의 흐름과 흐름 방향을 제어하는 직동식 비례 방향 밸브입니다. 내장된 증폭기를 통해 전자석을 제어할 수 있습니다. 제품 성능은 Rexroth의 4WREE-2X 시리즈와 호환됩니다.
| 유압 | |||
| 크기 | 6 | 10 | |
| 작동 압력 | 포트 A、P、B | 31.5 | 31.5 |
| 포트 T | 21 | 21 | |
| △ P=1MPa(L/min)에서의 공칭 유량 Qvnom | 8、16、32 | 25、50、75 | |
| 최대. 허용유량(L/min) | 80 | 180 | |
| 오염도(μm) | ≤20(권장 10) | ||
| 히스테리시스(%) | ≤0.1 | ||
| 반전 범위(%) | ≤0.05 | ||
| 반응 민감도(%) | ≤0.05 | ||
| 압력 유체 | 미네랄 오일, 인산염 에스테르 | ||
| 점도 범위 mm2/S | 20~380 | ||
| 주변온도범위(℃) | 4WRE | -20 ~ +70 | |
| 4WREE | -20 ~ +50 | ||
| 무게(kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| 전기(일렉트로닉일렉트로닉스) | |||
| 크기 | 6 | 10 | |
| 공급 유형 | DC | DC | |
| 공칭 전압(V) | 24 | ||
| 솔레노이드의 공칭 전류(A) | 2.5 | ||
| 솔레노이드 코일 저항(Ω) | 20℃에서의 코일저항) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| 의무 | 100% | ||
| 최대코일온도(℃) | 150까지 | ||
| DIN40050에 따른 절연 | IP65 | ||
| 관련 증폭기의 기술 데이터 | |||
| 관련 증폭기 | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| 공급 전압 | 공칭 전압 VDC | 24 | |
| 하한값 V | 19.4 | ||
| 상한값 V | 35 | ||
| 증폭기 전력 | 아이맥스 A | <2 | |
| 임펄스 전류 A | 3 | ||
특징:
▶흐름의 방향과 크기를 제어하는 직접 제어형 비례 방향 밸브
▶서브플레이트 장착용
▶전기적 위치 피드백
▶스프링 중심 제어 스풀
▶유형 4WREE, 인터페이스 A1 또는 F1이 있는 통합 밸브 전자 장치
▶중앙 나사산과 탈착식 코일이 있는 비례 솔레노이드를 통해 작동
▶하나의 소스에서 밸브 및 전자 제어
애플리케이션:
비례밸브 4WREE-2X는 공작기계, 경공업, 야금, 광업, 항공우주 등 다양한 분야에서 사용할 수 있습니다.
4/2 및 4/3 비례 방향 밸브는 서브플레이트 장착 설계의 직접 제어되는 구성 요소입니다.
중앙 나사산과 탈착식 코일이 있는 비례 솔레노이드에 의해 작동됩니다. 솔레노이드는 통합 제어 전자장치에 의해 선택적으로 제어됩니다.
기능 설명:
솔레노이드(5 및 6)의 전원이 차단되면 제어 스풀(2)이 압축 스프링(3 및 4)에 의해 중앙 위치에 고정됩니다.
비례 솔레노이드 중 하나에 전원을 공급하여 제어 스풀(2)을 직접 작동합니다. 솔레노이드 "b" 제어(6)
→ 전기 입력 신호에 비례하여 제어 스풀(2)이 왼쪽으로 이동합니다.
→점진적인 흐름 특성을 지닌 단면과 같은 오리피스를 통해 P에서 A로, B에서 T로 연결
솔레노이드 전원 차단(6)
→제어 스풀(2)은 압축 스프링(3)을 통해 중앙 위치로 복귀됩니다.
HD-4WREE...A-2X
전원이 차단된 상태에서 스풀(2)은 솔레노이드 리턴 스프링에 의해 기계적 중앙 위치에 고정됩니다. 스풀 기호 "V"의 경우 이는 유압 중심 위치와 관련이 없습니다! 전기 밸브 폐쇄 루프 제어 회로가 닫히면 스풀은 유압 중심 위치에 배치됩니다.
설계:
밸브는 기본적으로 다음으로 구성됩니다.
• 장착면이 있는 하우징(1)
• 압축 스프링(3 및 4)이 있는 제어 스풀(2)
• 중앙 나사산이 있는 솔레노이드(5 및 6)
• 위치 변환기(7)
•옵션 통합 제어 전자 장치(8)
• 기계적 영점 조정(9)은 Pg 13.5를 통해 접근 가능하며 전기적 영점은 Pg 7(10)(유형 4WREE)을 통해 접근 가능
비례방향전환밸브 기호 4WREE-2X
