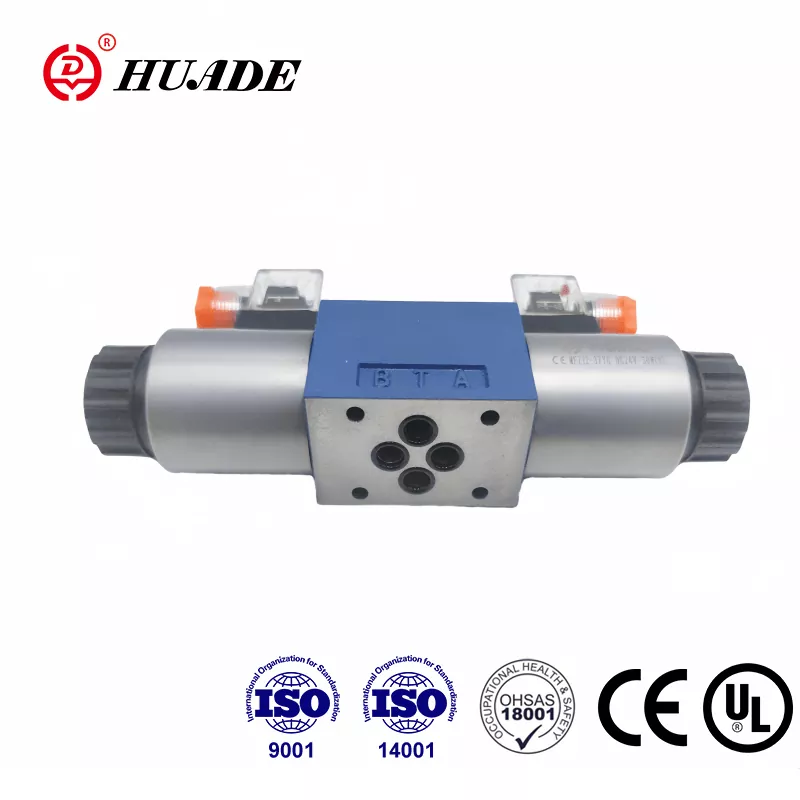

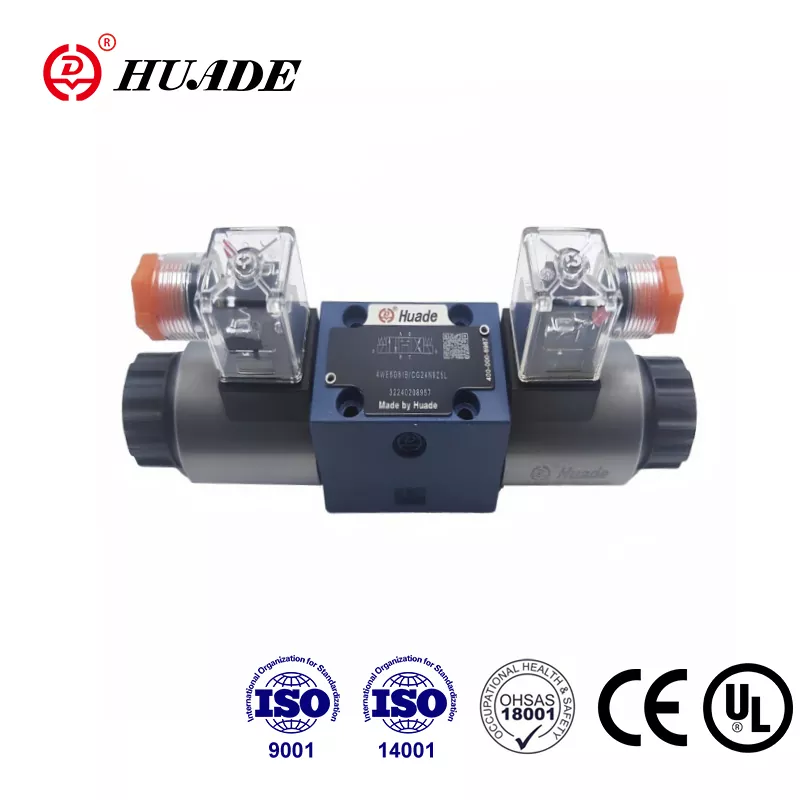

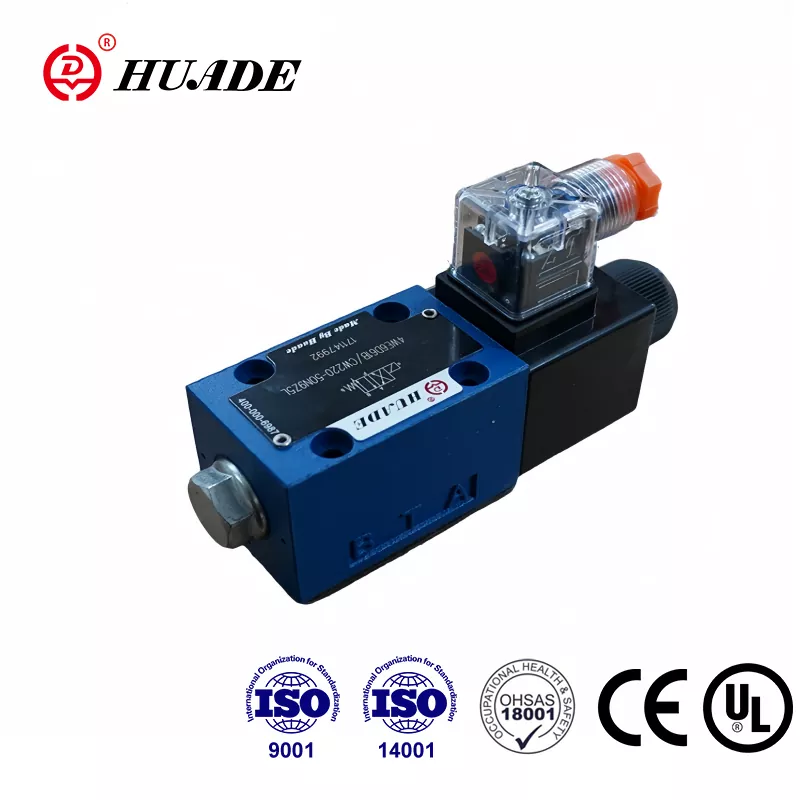

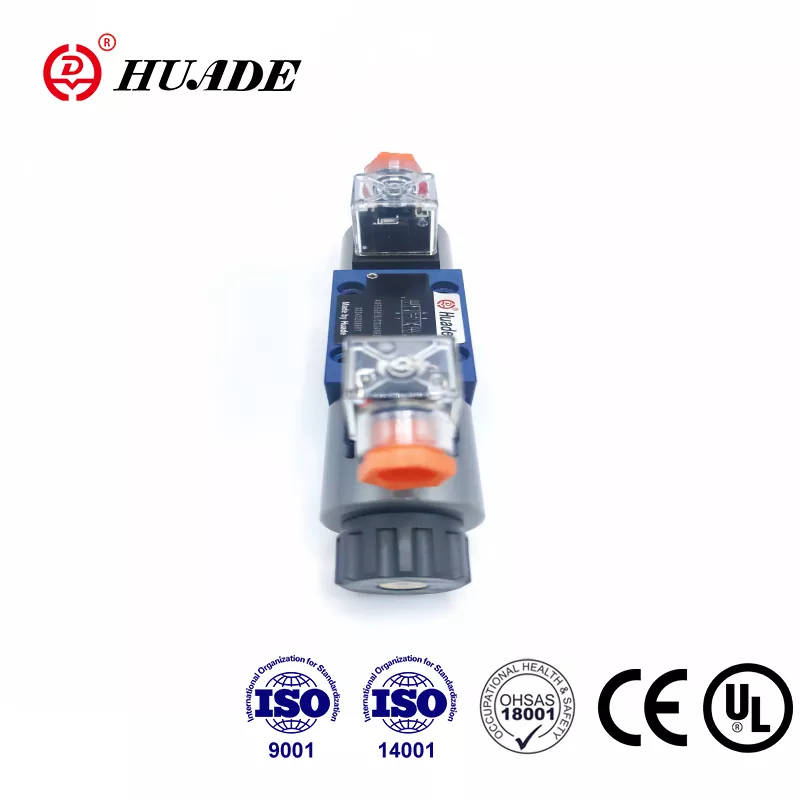

1979 년 중국 정부와 독일 정부 간의 전략적 파트너십을 통해 설립 된 Huade는 중국 유압 산업에서 뛰어난 브랜드였습니다. Huade® Directional Spool 밸브 타입 4WE 6 E는 Rexroth가 제공하는 동일한 모델에 대한 저렴한 대안입니다. Huade는 모든 방향 밸브에 우수한 성능을 갖도록 품질에 큰 스트레스를줍니다. 솔레노이드 방향 밸브 시리즈는 CE 인증을 통과했습니다. 이 유형의 방향 밸브는 잘 판매됩니다. 밸브는 방지 레이블이있는 표준 상자로 포장됩니다. 공장은 품질 관리, 환경 관리 및 산업 보건 및 안전 관리의 세 가지 주요 시스템 인증을 통과했습니다. Huade® 유압 밸브는 엔지니어링 및 건설 기계, 야금, 공작 기계, 환경 보호, 조선, 항공 우주, 철도 교통, 석유 및 석유 화학, 군사 산업 및 기타 분야에 널리 사용됩니다.
|
유압 |
|||
|
최대 수술 압력 포트 A, B, P (㎫) |
최대 35.0 |
||
|
포트 T (㎫) |
21 (-); 16 (～) |
||
|
기호 A와 B를 사용하면 포트 T는 드레인 포트로 사용해야합니다. |
|||
|
Max.Flow (L/Min) |
80 (-); 60 (～) |
||
|
압력 유체 |
미네랄 오일 또는 포스페이트 에스테르 |
||
|
점도 범위 (mm2/s) |
2.8 ~ 500 |
||
|
압력 유체 온도 범위 (℃) |
-30 ～+80 |
||
|
오염 정도 |
최대 허용되는 유압 유체의 오염도 NAS 1638 Class9에 대한 오염 정도. |
||
|
전기 같은 |
|||
|
전압 유형 |
DC |
AC 50/60Hz |
|
|
사용 가능한 전압 (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
전력 소비 (W) |
30 |
||
|
홀딩 파워 (VA) |
- |
50 |
|
|
스위치 온 전원 (VA) |
- |
220 |
|
|
의무 |
마디 없는 |
||
|
IS0 6403으로 전환 시간 |
on (MS) |
25 ~ 45 |
10 ~ 20 |
|
OFF (MS) |
10 ~ 25 |
15 ~ 40 |
|
|
Din에 대한 보호 |
IP 65 |
||
|
전환 주파수 (사이클/h) |
최대 15000 |
최대 7200 |
|
|
전기 연결을 사용하여 보호 도체 (PE) |
|||
특징:
▶ 직접 솔레노이드 작동 방향 스풀 밸브 고성능 버전
▶ 탈착식 코일이있는 젖은 핀 DC 또는 AC 솔레노이드
▶ 솔레노이드 코일은 90 °를 통해 회전 할 수 있습니다
▶ 코일을 교체 할 때 압력 꽉 챔버를 열 필요는 없습니다.
▶ 개인 또는 중앙 연결과 같은 전기 연결
▶ 핸드 오버라이드, 선택 사항
▶ DIN 24 340 Form A, ISO 4401 및 Cetop -RP 121H에 포팅 패턴
애플리케이션:
4We 6 e는 솔레노이드 작동 방향 스풀 밸브입니다. 유체의 시작, 정지 및 방향을 제어합니다.
기본적으로 방향 제어 밸브는 하우징 (1), 하나 또는 두 개의 솔레노이드 (2), 대조군 스풀 (3) 및 1 개 또는 두 개의 리턴 스프링 (4)으로 구성됩니다. 에너지 된 조건에서 제어 스풀 (3)은 리턴 스프링 (4) (임펄스 스풀 제외)에 의해 중립 또는 초기 위치에서 유지되며, 대조군 스풀 (3)은 습식 핀 솔레노이드 (2)를 통해 작용한다. 솔레노이드 (2)의 힘은 대조군 스풀 (3)의 플런저 (5)를 통해 작용하여이를 중립 위치에서 필요한 종료 위치로 밀어냅니다. 이로 인해 프리 플로우는 p에서 b로, p로, b에서 b에서 t에서 t까지의 자유를 제공합니다.
솔레노이드 (2)가 에너지 화 될 때, 대조군 스풀 (3)은 리턴 스프링 (4)에 의해 그의 중립 위치로 되돌아 간다.
옵션 핸드 오버라이드 (6)는 솔레노이드에 활력을 불어 넣지 않고 제어 스풀 (3)을 움직일 수 있습니다.
We 6 61B 시리즈의 구조 다이어그램
