유압 기계가 어떻게 강력한 움직임을 제어하는지 궁금한 적이 있습니까? 그 비밀은 밸브라는 단순하지만 꼭 필요한 부품에 있습니다. 오늘은 가장 기본적이면서도 중요한 유형 중 하나인 양방향 유압 밸브에 대해 살펴보겠습니다.

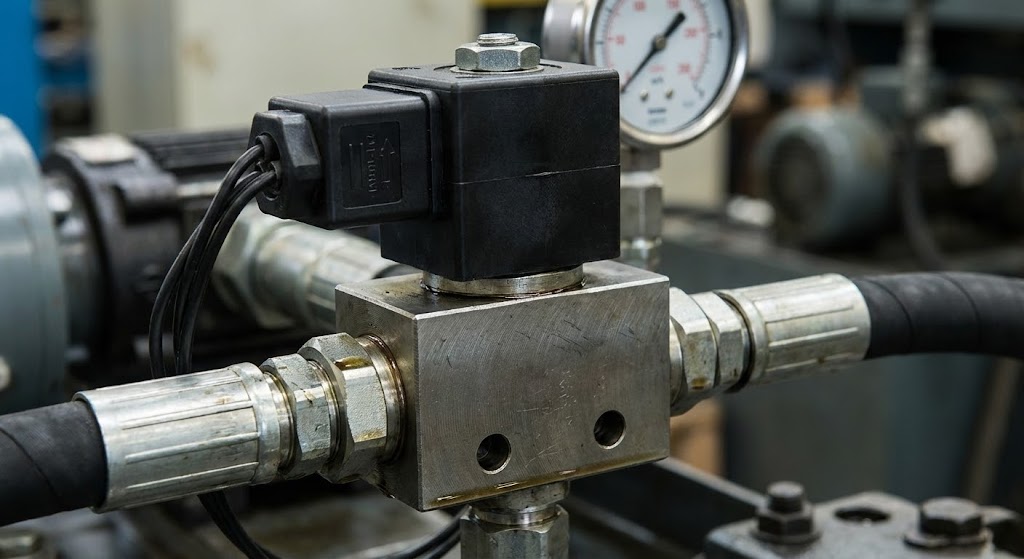

2-Way 밸브란 무엇입니까?
2방향 밸브는 기본적으로 유압유의 켜기/끄기 스위치입니다. 전등 스위치에 두 가지 위치(켜짐 및 꺼짐)가 있는 것처럼 2방향 밸브에는 열림 또는 닫힘의 두 가지 상태가 있습니다. 열리면 유압유가 흐릅니다. 닫히면 유체가 완전히 멈춥니다.
물의 흐름을 제어하는 간단한 문을 상상해 보십시오. 열리면 물이 통과합니다. 닫히면 흐름이 완전히 멈춥니다. 이러한 기본 원리는 양방향 유압 밸브를 유압 시스템의 유체 이동 제어에 완벽하게 만듭니다.
2-Way 밸브의 주요 특징
- 두 개의 포트:하나의 입구(유체가 들어오는 곳)와 하나의 출구(유체가 나가는 곳)
- 두 가지 위치:완전 개방 또는 완전 폐쇄
- 바이너리 제어:Spesso causato da radiatori sporchi o bassi livelli di olio. Pulisci il radiatore e controlla l'olio.
- 안정적인 작동:심플한 디자인으로 잘못될 가능성이 적습니다.
양방향 유압 밸브는 어떻게 작동합니까?
작동 원리는 놀라울 정도로 간단합니다. 밸브 내부에는 밸브 코어라고 불리는 움직이는 부분이 있습니다. 이 코어는 볼, 디스크 또는 스풀이라는 슬라이딩 부품일 수 있습니다.

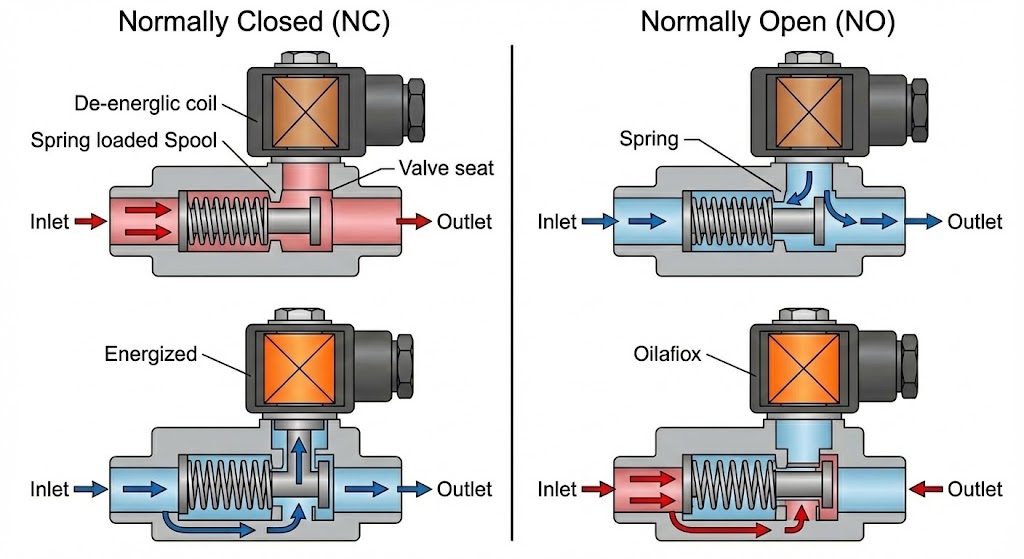

두 가지 주요 작업 유형
- 기본 위치는 유체 흐름을 차단합니다.
- 활성화되면(전기, 공기압 또는 수동 힘으로) 열립니다.
- 기본적으로 흐름을 중지하려는 안전 응용 분야에서 가장 일반적입니다.
- 기본 위치에서는 유체 흐름이 허용됩니다.
- 활성화되면 흐름이 닫힙니다.
- 가끔씩 멈추면서 지속적인 흐름이 필요할 때 유용합니다.
무엇이 그것을 움직이게 만드는가?
밸브 코어는 다양한 방법으로 움직입니다.
- 수동 조작:azt a pontot jelöli, ahol a közvetlen nyomáscsökkentő szelep először nyit, és lehetővé teszi a folyadék áramlását. Közvetlen nyomású szelepnél ez akkor fordul elő, ha a rendszer nyomása meghaladja a rugó előfeszítő erejét. A gyakorlatban a gyártási tűrések azt jelentik, hogy a tényleges repedési nyomás jellemzően a névleges beállítás ±5%-án belül esik.
- 두 가지 주요 작업 유형전기 코일이 자력을 생성하여 자동 제어
- 파일럿 작동:시스템 자체의 압력을 사용하여 밸브를 움직입니다.
- 공압 작동:압축 공기 압력을 사용합니다.
แม้ว่าการปรับเปลี่ยนพื้นฐานจะจัดการได้ ให้โทรหาช่างเทคนิคไฮดรอลิกหากคุณพบปัญหา:
다양한 밸브 유형을 이해하면 귀하의 응용 분야에 적합한 밸브를 선택하는 데 도움이 됩니다.

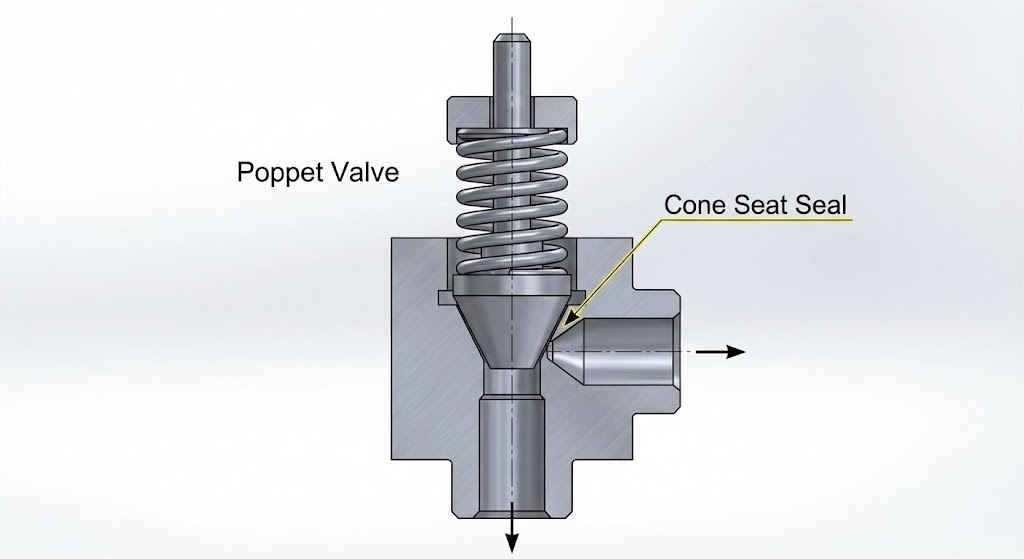

1. 포핏 밸브
포핏 밸브는 시트에 안착되는 디스크나 원뿔을 사용하여 닫힐 때 단단히 밀봉됩니다.
장점:닫았을 때 누출이 거의 없음, 빠른 응답 시간, 더러운 환경에서도 잘 작동, 오래 지속됨
단점:작동하려면 더 많은 힘이 필요하며 배압의 영향을 받을 수 있음

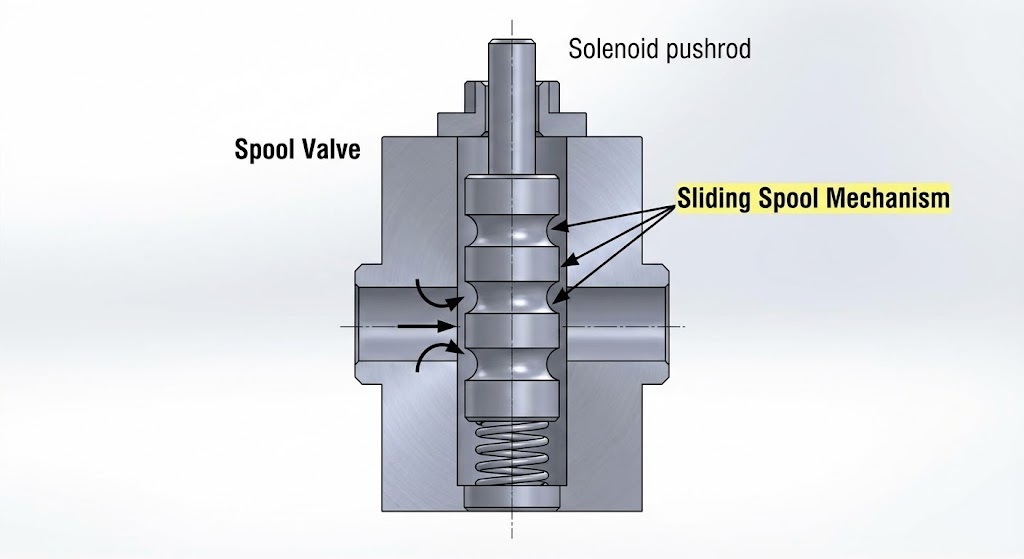

2. 스풀 밸브
스풀 밸브는 슬리브 내부에서 앞뒤로 미끄러지는 원통형 부분을 사용합니다.
장점:더 쉬운 작동(더 적은 힘 필요), 더 균형 잡힌 작동, 복잡한 흐름 패턴 처리 가능
단점:약간의 유체 누출, 먼지 및 오염에 더 민감, 유지 관리가 더 필요함
3. 카트리지 밸브
이는 표준화된 블록에 맞는 모듈형 밸브로 컴팩트한 설치와 높은 성능을 제공합니다.
장점:매우 컴팩트한 디자인, 높은 유량 및 압력을 처리할 수 있음, 낮은 압력 강하, 표준화된 장착
단점:작동하려면 추가 파일럿 밸브가 필요하며 설치가 더 복잡함
2방향 밸브 vs 3방향 밸브 vs 4방향 밸브
차이점을 이해하면 유압 시스템에 적합한 밸브 유형을 선택하는 데 도움이 됩니다.
| 밸브 종류 | 포트 | 기능 | 최고의 애플리케이션 |
|---|---|---|---|
| 2방향 밸브 | 2 | 간단한 온/오프 제어 | 격리, 기본 실린더 제어, 안전 차단 |
| 3방향 밸브 | 3 | 유체를 전환하거나 혼합 | HVAC 시스템, 혼합 애플리케이션, T-연결 |
| 4방향 밸브 | 4 | 복동 실린더 제어 | 복잡한 기계, 양방향 모터, 고급 제어 |
가장 단순한 설계(부품 수가 적다는 것은 더 높은 신뢰성을 의미함), 가장 경제적(낮은 초기 비용 및 유지 관리), 손쉬운 문제 해결 및 다양한 응용 분야를 제공합니다.
2방향 밸브는 어디에 사용되나요?
- 시스템 안전 및 격리:응급 상황이나 유지 관리 중에 유체 흐름을 신속하게 중지하는 안전 가드 역할을 합니다.
- 흐름 제어 및 규제:펄스 폭 변조를 사용하여 유체 양을 정밀하게 제어합니다.

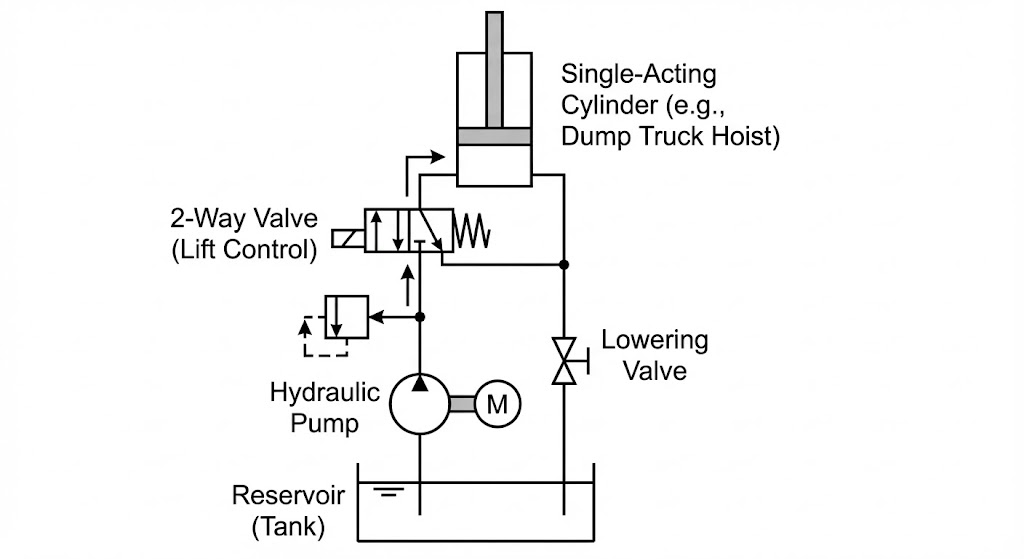

- 액압 실린더 통제:단동 유압 실린더(예: 덤프 트럭 침대) 제어.
- 에너지 절약:시스템이 유휴 상태일 때 펌프 흐름을 탱크로 다시 리디렉션합니다.
산업 응용
- 자동차:연료주입, 배기가스 제어
- 건설:굴착기, 로더
- 조작:조립 라인, 프레스
- 농업:트랙터, 관개
연료주입, 배기가스 제어

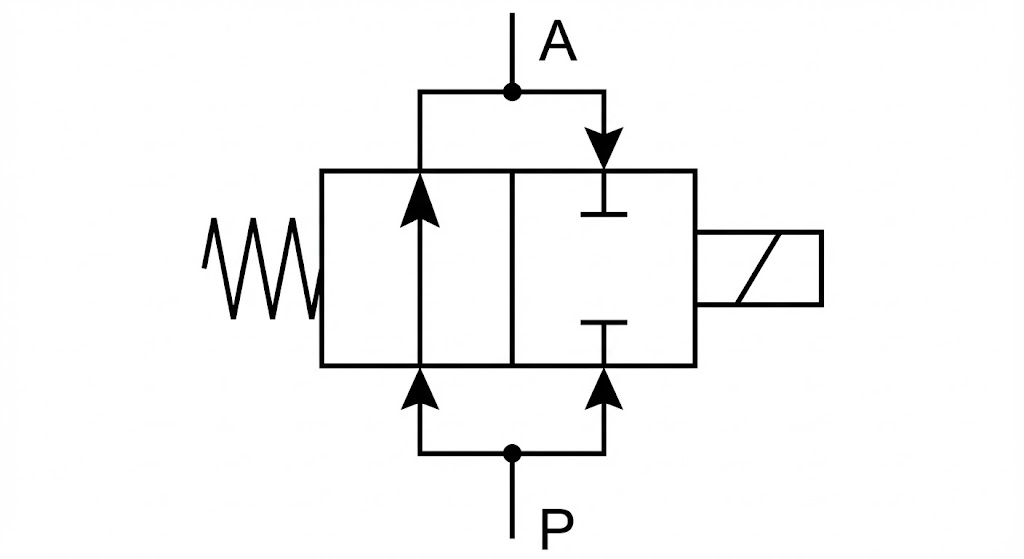

유압 다이어그램에서 2방향 밸브는 특정 기호로 표시됩니다.
- 두 개의 상자는 두 위치(열림 및 닫힘)를 나타냅니다.
- 화살표는 흐름 방향을 나타냅니다.
- "T" 기호는 차단된 포트를 나타냅니다.
- 스프링과 솔레노이드가 측면에 그려져 있습니다.
선택 및 유지 방법
선택 기준
- 흐름과 압력을 고려하십시오.유량 계수(Cv), 압력 등급 및 포트 크기를 확인하십시오.
- 응답 시간:솔레노이드는 빠르며(<10ms), 파일럿 밸브는 느리지만 높은 압력을 처리합니다.
- 유체 호환성:재료가 광유, 합성 또는 수성 유체와 작동하는지 확인하십시오.
- 환경 조건:온도, 먼지, 습기 및 방폭 요구 사항.
일반적인 문제 및 유지 관리
오염(실패의 80-90%):달라붙는 원인이 됩니다.해결책: 밸브를 청소하고 필터를 교체하십시오.
마멸:누수 및 소음의 원인이 됩니다.해결책: 씰과 코어를 교체하십시오.
누출:내부 또는 외부.해결책: 씰과 시트를 검사하십시오.
예방 팁:항상 깨끗한 유체와 고품질 필터를 사용하십시오.
미래 동향
스마트 기술:원격 모니터링 및 예측 유지 관리 센서를 위한 인터넷 연결입니다.
대전:정밀한 디지털 제어 및 에너지 효율성을 위해 더 많은 전기 작동식 밸브가 제공됩니다.
고급 재료:다양한 유체에 대한 내성이 강하고 가벼운 부품입니다.
자주 묻는 질문
양방향 유압 밸브는 어떻게 작동합니까?
이는 두 포트 사이의 유체 흐름을 차단하거나 허용하는 이동식 코어(볼, 디스크 또는 스풀)를 사용합니다.
솔레노이드와 수동 밸브의 차이점은 무엇입니까?
솔레노이드 밸브는 자동적이고 빠른 작동을 위해 전자기력을 사용합니다. 수동 밸브는 사람의 조작이 필요하며 간단한 작업에 더 비용 효율적입니다.
2-Way 밸브로 유량을 제어할 수 있나요?
예, 펄스 폭 변조(신속한 켜기/끄기)를 통해 가변 흐름 제어를 달성할 수 있습니다.
결론
2방향 밸브는 간단할 수 있지만 유압 시스템에 필수적입니다. 안전을 위해 흐름을 중단하든, 실린더를 제어하든, 에너지를 절약하든 이 밸브는 작업을 안정적이고 비용 효율적으로 수행합니다.
2방향 밸브를 이해하면 올바른 밸브를 선택하고, 문제를 해결하고, 장비를 적절하게 유지 관리하는 데 도움이 됩니다. 가장 좋은 밸브는 귀하의 특정 요구 사항에 맞는 밸브라는 점을 기억하십시오. 확실하지 않은 경우 올바른 선택을 하는 데 도움을 줄 수 있는 유압 전문가에게 문의하십시오.
