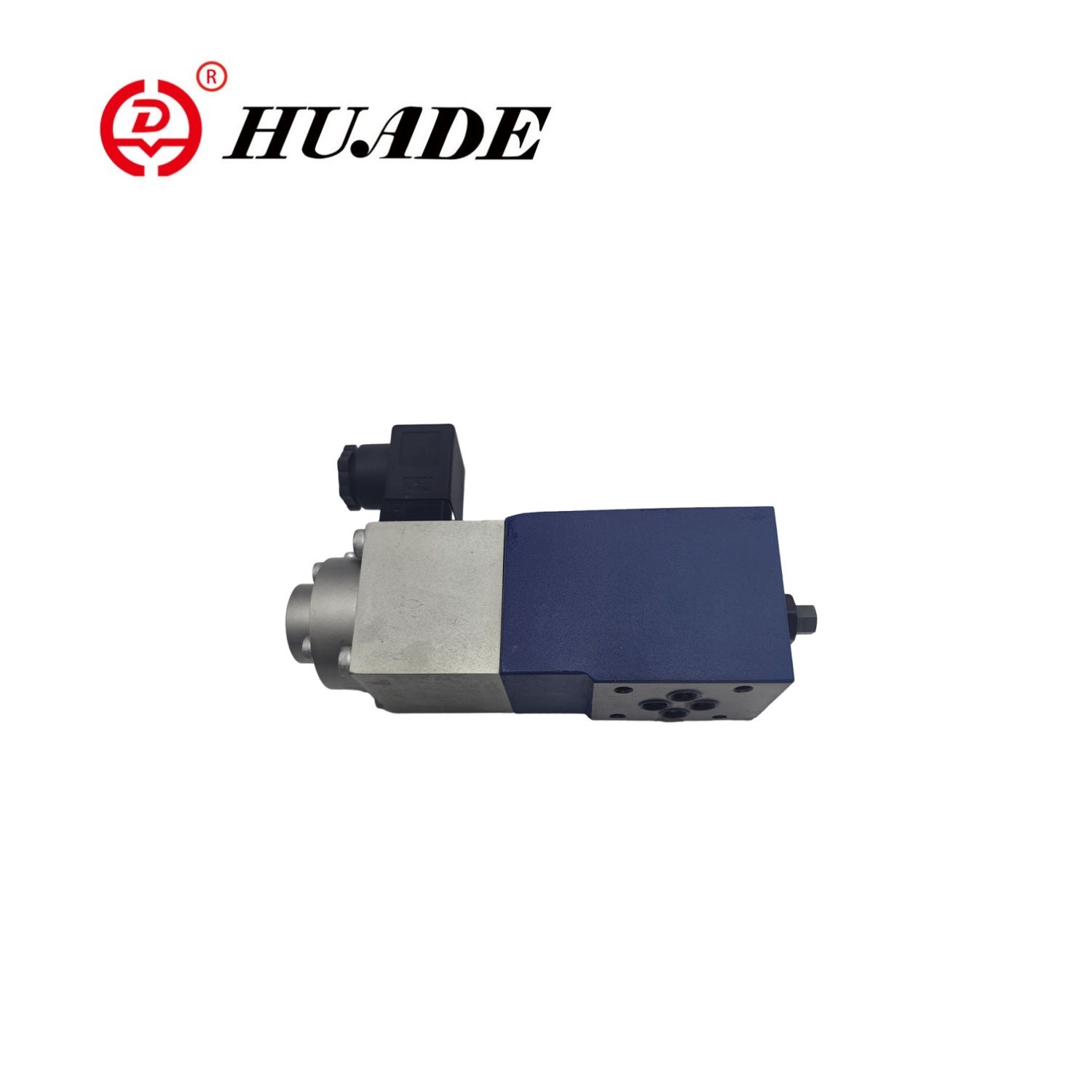

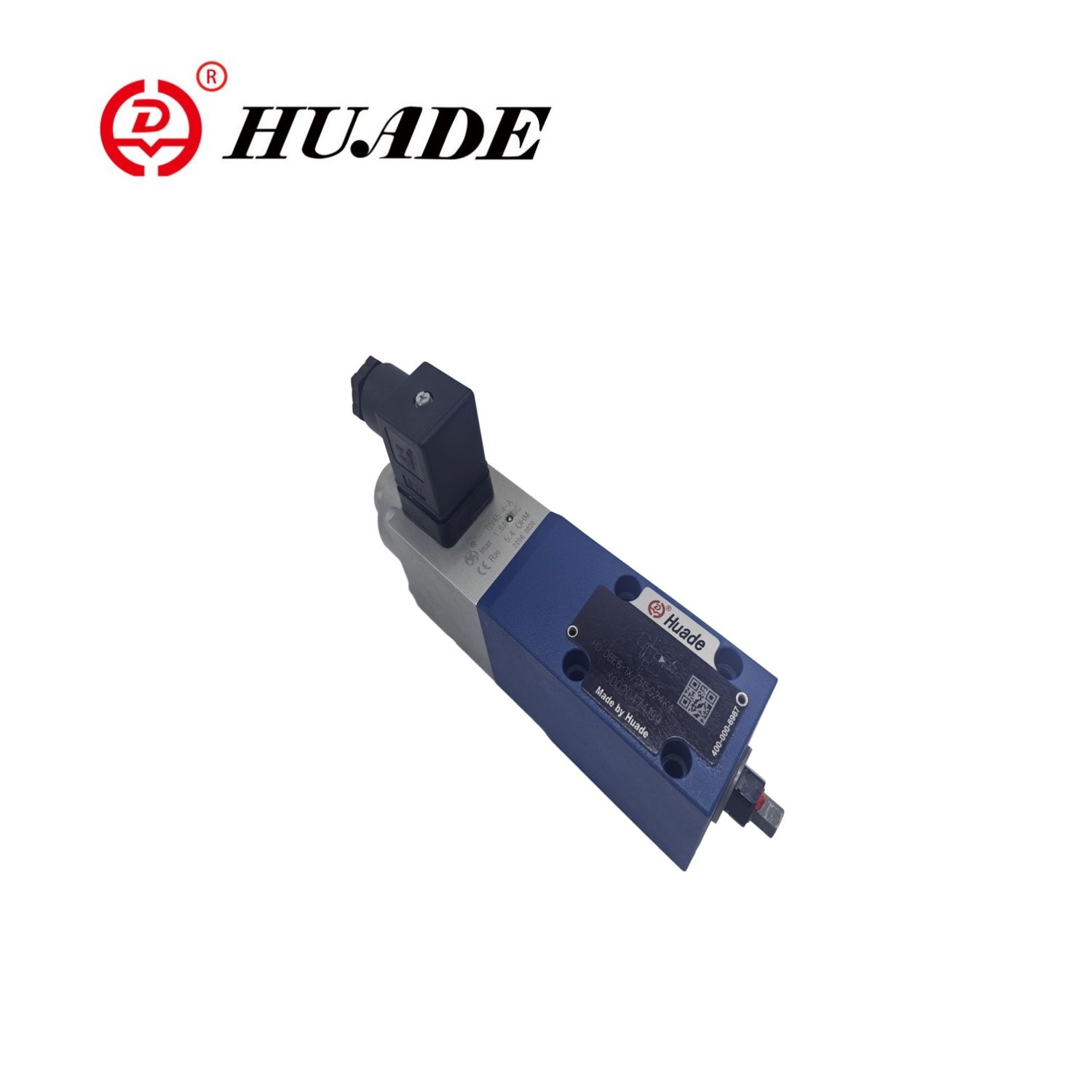

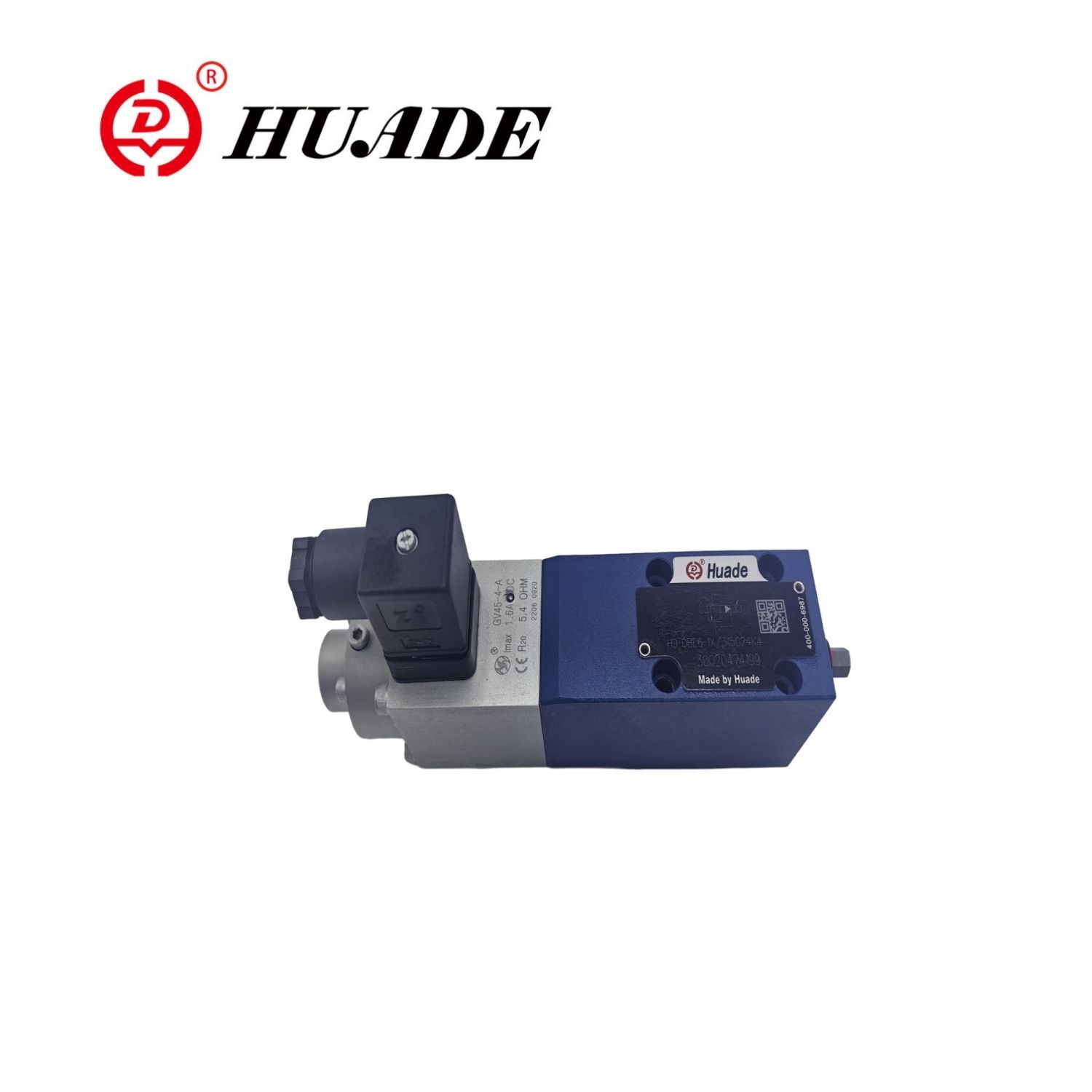

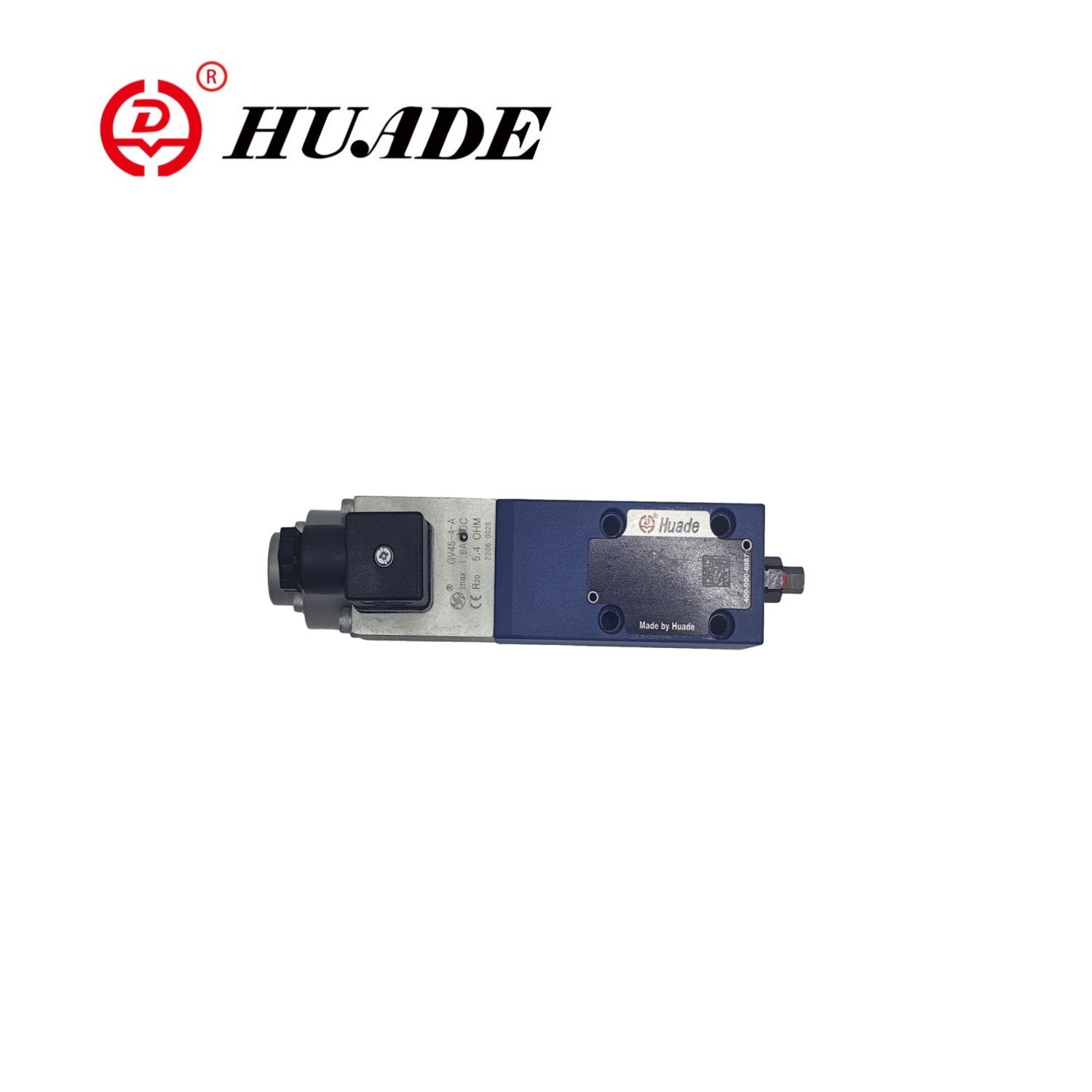

비례 압력 릴리프 밸브 ZDBE-1X

Model:

유통 회사 인 Huafilter는 비례 압력 릴리프 밸브 ZDBE-1X를 공급합니다. HUADE 유압 비례 밸브는 국제적으로 권위있는 품질 시스템에 의해 인증되며 고급 제조 기술을 채택하여 생산 비용을 효과적으로 줄입니다. 이를 통해 Huade의 유압 밸브는 고품질을 유지하면서 더 저렴한 가격으로 유지됩니다. Huade 유압 비례 밸브는 고품질과 우수한 가격으로 전 세계적으로 판매됩니다.

문의 보내기 PDF 다운로드

제품 설명

비례 릴리프 밸브 ZDBE-1X는 비례적인 솔레노이드를 통한 밸브 스풀의 위치를 제어하여 시스템 압력의 스티 플레스 조정을 달성합니다. 비례 밸브 ZDBE-1X는 CE 요구 사항을 준수하고 국제 표준을 충족하며 Rexroth의 제품과 호환됩니다.

비례 압력 릴리프 밸브 ZDBE-1X의 제품 매개 변수

일반적인
설치		선택 과목
스토리지 온도 범위 (ue)		-20 ~ +80
주변 온도 범위	DBE 및 ZDBE (℃)	-20 ~+70
	DBEE 및 ZDBEE (℃)	-20 ~ +50
무게	DBE 및 ZDBE (KG)	2.4
	DBEE 및 ZDBEE (KG)	2.5
유압 (ʋ = 46 mm2/s 및 t = 40 ° C ± 5 ℃에서 측정
맥스. 작동 압력	포트 P : P1-P2 : A1-A2 : B1-B2 MPa	31.5
	포트 T MPA	5
맥스. 정착 가능한 압력	압력 단계 5 MPa	5
	압력 단계 10 MPa	10
	압력 단계 20 MPa	20
	압력 단계 31.5 MPa	31.5
최소 신호 값 0 MPa에서의 정착성 압력	특징적인 곡선을 참조하십시오
반환 압력 포트 A; 외부 파일럿 오일 배수구 (Y)	탱크에 분리되고 제로 압력으로
파일럿 오일 흐름 L/분	0.6o1.2
맥스. 흐름 L/분	30
압력 유체	미네랄 오일 (HL, HLP)에서 DIN 51 524
압력 유체 온도 범위	-20to+80
점도 범위 mm2/s	15 ~ 380

전기 같은	24V DC
Min. 제어 전류 (MA)	100
최대 제어 전류 MA	1600
솔레노이드 코일 저항성	20 ° C (ω)에서의 냉수	0.54
	Max.warm Value (ω)	7.8
의무	100
전기 연결	DBE와 ZDBE	DIN EN 175 301 ~ 803에 구성 요소 플러그가 포함되어 있습니다
		DIN EN 175 301-803의 플러그인 커넥터
	DBEE와 ZDBEE	구성 요소 플러그 발가락 DLN 43 563-AM6-3
		플러그인 커넥터 발가락 DIN 43 563-BF6-3
DIN 40 050에 대한 밸브 보호	IP 65
DBEE 및 ZDBEE의 제어 전자 장치	밸브에 통합
DBE 및 ZDBE의 경우
Eurocard 형식의 앰프	HD-VT-VSPA1-1-1X/

비례 압력 릴리프 밸브 ZDBE-1X 제품 기능 및 적용

특징:

▶ 시스템 압력을 제한하기위한 밸브

▶ 비례 솔레노이드를 통한 작동

▶ 서브 플레이트 장착 또는 샌드위치 플레이트 디자인 용

▶ 단일 소스의 밸브 및 제어 전자 장치

애플리케이션:

비례 릴리프 밸브 ZDBE-1X는 건설 기계, 야금 장비, 조선 및 기타 필드와 같은 정확한 압력 제어가 필요한 다양한 유압 시스템에서 널리 사용됩니다.

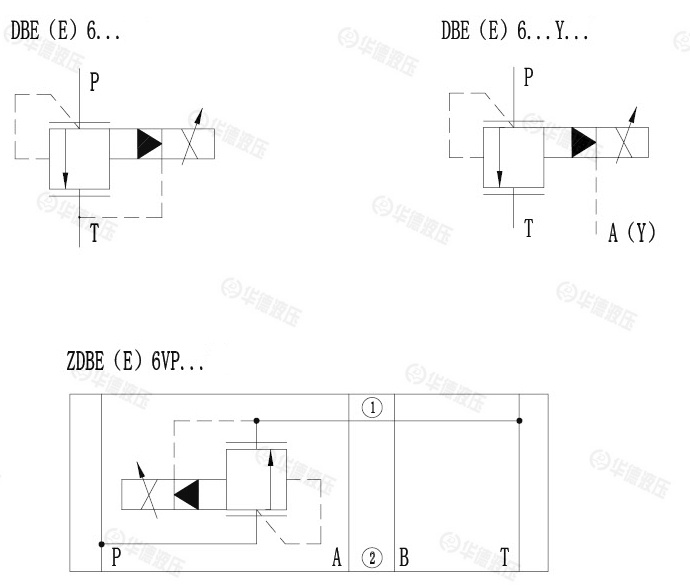

비례 압력 릴리프 밸브 ZDBE-1X의 기능 및 섹션

비례 압력 릴리프 밸브, 유형 HD-ZDBE는 비례 솔레노이드를 통해 작동됩니다. 이 밸브는 시스템 압력을 제한하는 데 사용됩니다. 이 밸브를 사용하면 전기 명령 값과 관련하여 제한되는 시스템 압력을 조정할 수 있습니다.

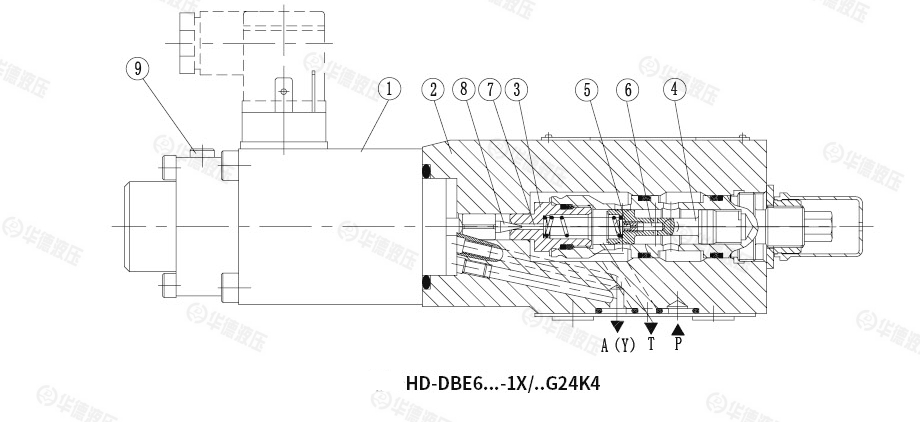

이 밸브는 기본적으로 비례 솔레노이드 (1), 하우징 (2), 밸브 카트리지 (3), 스풀 (4) 및 파일럿 포펫 (8)으로 구성됩니다. 비례 솔레노이드는 전류를 비례 적으로 기계적 힘으로 전환시킨다. 전류의 증가는 솔레노이드 힘의 상응하는 상승을 야기합니다. 솔레노이드 전기자 챔버는 유압 유체로 채워져 있으며 압력 균형이 맞습니다. 시스템 압력의 설정은 명령 값과 관련하여 비례 솔레노이드 (1)를 통해 수행됩니다. 포트 P의 시스템에서 발생하는 압력은 스풀의 오른쪽에 작용합니다 (4). 동시에, 시스템 압력은 스풀 (4)의 스프링로드 된쪽에 오리피스 (5)가 장착 된 제어 라인 (6)을 통해 작용한다. 추가 리스피스 (7)를 통해 (7) 시스템 압력은 비례 솔레노이드 (1)의 힘에 대해 파일럿 포펫 (8)에 작용한다. 시스템 압력이 사전 설정된 값에 도달하면 파일럿 Poppet (8)은 좌석에서 들어 올립니다. 모델에 따라 파일럿 오일은 이제 포트 A (Y)를 통해 외부로 흘러 나오거나 탱크로 내부적으로 흘러 나올 수 있으므로 스풀의 스프링로드 된 측면에서 압력을 제한하는 효과가 있습니다 (4). 시스템 압력이 계속해서 약간 상승하면 스풀의 오른쪽에있는 더 높은 압력은 스풀을 왼쪽으로 왼쪽으로 밀어 넣습니다. 최소 제어 전류 -명령 값에 반응하는 최소 제어 전류 -최소 정착 압력이 설정됩니다.
