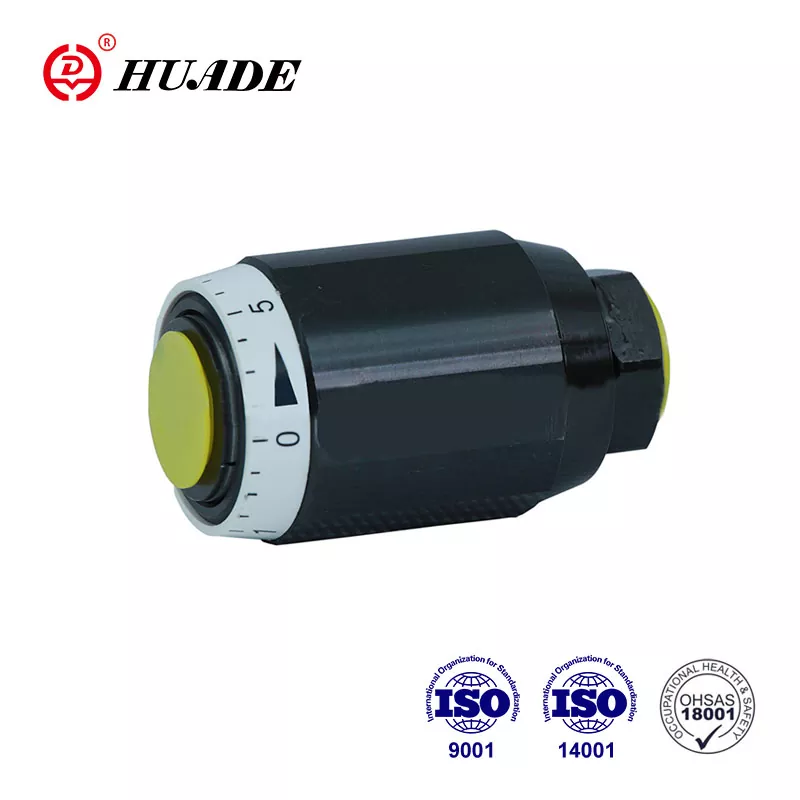

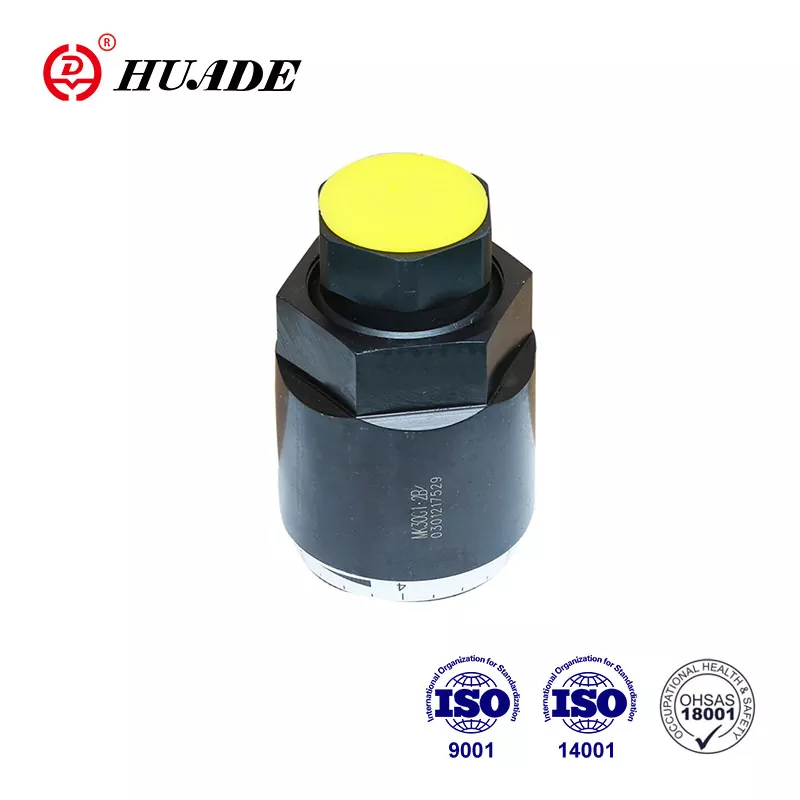

스로틀 밸브의 장점은 간단한 구조, 저렴한 가격 및 쉬운 조정입니다. Huade Hydraulic은 Rexroth와의 장기 협력을 통해 고급 기술을 흡수했습니다. 장기 개발 후 제품은 성능 및 품질 측면에서 1 차 브랜드와 호환됩니다. 이 MG 스로틀 밸브의 가격이 더 합리적입니다.
|
기술 데이터 (이 매개 변수 이외의 응용 프로그램의 경우 문의하십시오!) |
|||||||
|
크기 |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
최대 흐름 (l/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
압력 (MPA) |
최대 31.5 |
||||||
|
크래킹 압력 (MPA) |
0.05 (MK 타입) |
||||||
|
압력 유체 |
미네랄 오일 또는 포스페이트 에스테르 |
||||||
|
점도 범위 (mm ²/s) |
10 ~ 800 |
||||||
|
압력 유체 온도 범위 (temperature) |
-30 ~+80 |
||||||
특징:
▶ 직접 인라인 장착에 적합합니다
▶ 압력 및 점도 의존적
애플리케이션:
이 밸브는 파이프 라인에 직접 설치된 관형 스로틀 밸브입니다. 밸브의 스로틀 포트에는 축 삼각형 그루브 구조가 채택되며 7 개의 사양과 2 개의 연결 스레드가 있습니다. 액추에이터의 속도를 제어하는 데 사용됩니다.
밸브 타입 MG는 압력 및 점도 의존 스로틀 밸브입니다.
유형 MG (스로틀 밸브)
이 밸브는 두 흐름 방향으로 스로트됩니다. 유체는 측면 드릴링을 통해 조절 지점으로 흐릅니다. 이것은 하우징 (2)과 조절 가능한 슬리브 (1) 사이에 형성됩니다. 스로틀 단면은 조절 가능한 슬리브 (1)를 회전 시켜서 차분하게 변할 수 있습니다.
유형 Mg 스로틀 밸브의 구조
유형 Mg 스로틀 밸브의 기호
