압력 감소 밸브 박사 10 dp

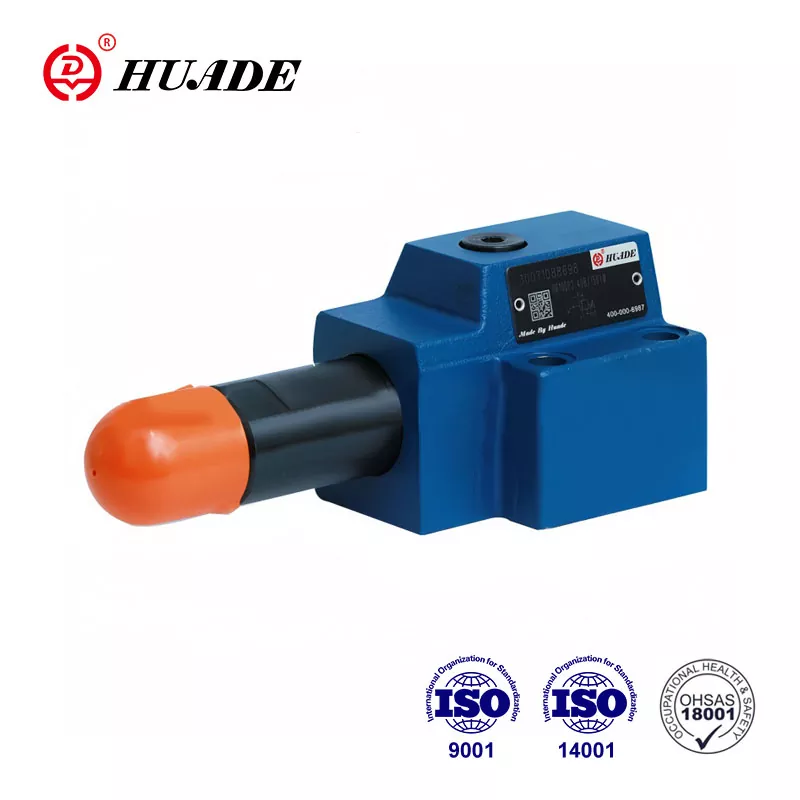

유형 DR 10 DP는 압력을 제어하는 데 사용되는 압력 감소 밸브입니다. Huade® 압력 밸브가 Rexroth가 제공하는 동일한 시리즈 제품을 대체 할 수 있다는 사실은 주로 Rexroth와의 장기 협력 때문입니다. 다른 유사한 브랜드와 비교할 때 Huade® 제품은 기술이 더욱 발전하고 내구성이 뛰어납니다. 이러한 압력 감소 밸브의 가격은 상대적으로 저렴합니다. 공장은 국가 주요 기업이며 중국에서 높은 명성을 얻었습니다.

압력 감소 밸브의 제품 매개 변수 DR 10 DP

제품 기능 및 압력 감소 밸브 DR 10 DP의 적용

특징:

▶ 서브 플레이트 장착

▶ 4 압력 범위

▶ 4 요소 설정

. 로타리 손잡이

. 마녀. 보호 캡이있는 헤드 슬리브

. 스케일이있는 잠글 수있는 회전식 손잡이

. 스케일이있는 로타리 손잡이

▶ With pressure gauge port

▶ 선택적 비 반환 밸브

▶ DIN 24 340, Form D, ISO 5781 및 Cetop -RP 121H에 대한 포팅 패턴

애플리케이션:

압력 감소 밸브 타입 DR 6 DP는 시스템 압력을 줄이기 위해 사용됩니다.

압력 감소 밸브의 섹션 및 상징 DR 6 DP

밸브 타입 DR 10 DP는 압력 측면에 압력 릴리프 기능이있는 3 웨이 설계의 직접 작동 밸브입니다.

압력 설정은 압력 설정 요소 (1)를 통해입니다.

휴식시, 밸브는 일반적으로 열려 있으며, 유체는 포트 B에서 포트 A로 방해받지 않을 수 있습니다. 포트 A의 압력은 압축 스프링 (3)에 반대하는 제어 라인 (4)을 통해 스풀 (2)의 끝에도 존재합니다. 포트 A의 압력이 스프링 (3)에서 설정된 압력 수준에 도달하면 스풀 (2)은 제어 위치로 이동하여 포트의 압력을 일정하게 유지합니다.

밸브를 제어하는 유체는 포트 A를 통해 제어 시추를 통해 가져옵니다.

포트 A의 압력이 외부 힘으로 인해 여전히 더 올라가면 스풀 (2)은 압축 스프링 (3)을 향해 더 멀리 이동합니다.

이로 인해 제어 스풀 (2)의 탱크 (포트 Y)의 제어 랜드 (5)에 유량 경로가 열립니다. 그런 다음 충분한 유체가 탱크로 흐르면 압력의 증가를 방지합니다.

스프링 챔버 (6)는 포트 Y를 통해 외부 탱크로 배수됩니다.

포트 A에서 포트 B로 무료 흐름을 허용하기 위해 선택적 비 반환 밸브 (7)를 사용할 수 있습니다.

압력 게이지 연결 (8)은 2 차 압력을 모니터링 할 수 있습니다.

DR10DP 1-40B의 구조

DR10 DP의 상징
