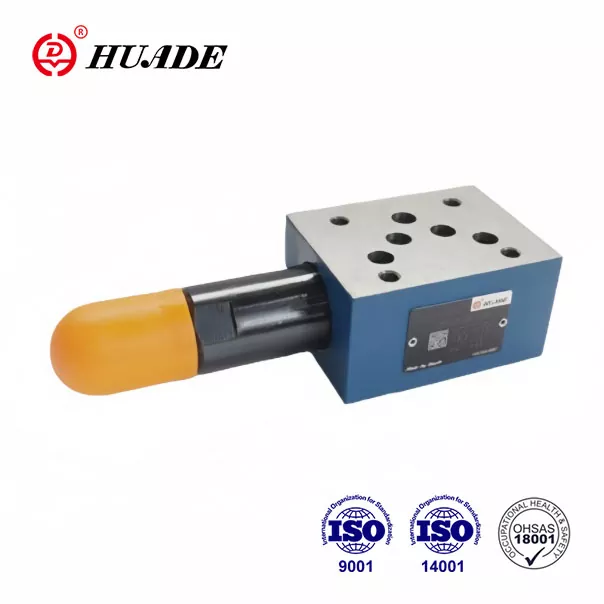

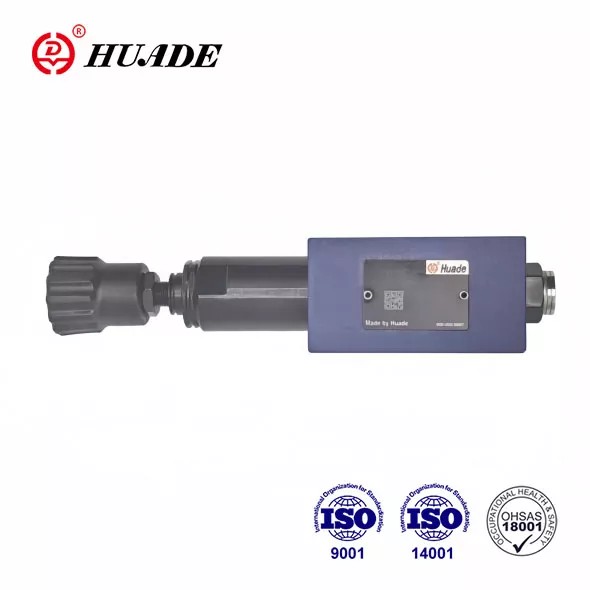

Huade® 압력 감소 밸브 ZDR 10 D는 다양한 유압 시스템의 압력을 줄이기 위해 사용됩니다. 그들은 국제 표준을 완전히 준수했습니다. Huade Hydraulic은 1979 년부터 두 번의 장기 협력으로 인해 Rexroth의 고급 기술을 도입했습니다. Huade Hydraulic은 유압 제품을 합리적인 가격으로 제공하기 위해 비용을 통제하기 위해 국내 자원을 최대한 활용합니다.
|
체중 (kg) |
약 2.8 |
|
압력 유체 |
미네랄 오일 (NBR 씰 용) 또는 인산염 에스테르 (FPM 씰 용) |
|
압력 유체 온도 범위 (℃) |
-30 ~ +80 |
|
점도 범위 (mm ²/s) |
10 ~ 800 |
|
유체 오염 정도 |
β10 ≥ 75의 최소 유지율이있는 필터를 권장합니다. |
|
최대 수술 압력 (inlet) (MPA) |
최대 31.5 |
|
2 차 압력 (출력) (MPA) |
최대 2.5.up ~ 7.5, 최대 15.0.up에서 21.0까지 |
|
백 압력 포트 (MPA) |
최대 16.0 |
|
Max.Flow (L/Min) |
80 |
특징:
▶ 샌드위치 플레이트 디자인
▶ 포트 A, B 또는 p의 압력 감소
▶ 4 조정 요소
. 로타리 손잡이
. 마녀. 보호 캡이있는 헤드 나사
. 스케일이있는 잠글 수있는 회전식 손잡이
. 스케일이있는 로타리 손잡이
▶ 4 압력 등급
▶ 선택적 체크 밸브
▶ DIN 24 340, Form A, ISO 4401 및 Cetop -RP 121H에 대한 포팅 패턴
애플리케이션:
밸브 타입 ZDR 10 D는 시스템 압력을 줄이는 데 사용됩니다.
1. 압력 감소 밸브 ZDR 섹션 및 상징 10 D
압력 감소 밸브 타입 ZDR 10 D ..는 2 차 측면에 압력 릴리프 기능을 갖춘 샌드위치 플레이트 설계의 3 방향 직접 작동 밸브입니다.
압력 감소 밸브는 기본적으로 하우징 (1), 제어 스풀 (2), 압축 스프링 (3) 및 조정 (4) 및 선택적 체크 밸브로 구성됩니다.
2 차 압력은 압력 조정 요소 (4)에 의해 설정됩니다.
'da'모델
휴식시, 밸브는 일반적으로 열려 있으며 유체는 포트 A1에서 포트 A2로 방해받지 않을 수 있습니다. 포트 A2의 압력은 압축 스프링 (3)과 반대되는 스풀 영역에 존재하는 제어 라인 (5)을 통해 동시에 제어 라인 (5)을 통해 동시에있다. 포트 A2ex의 압력이 압축 스프링 (3)에서 설정된 압력 레벨을 초과 할 때, 제어 스풀 (2)은 압축 스프링 (3)에 대해 제어 위치로 이동하고 포트 A2 상수의 설정 압력을 유지합니다.
제어 압력 및 파일럿 오일은 제어 라인 (5)을 통해 포트 A2에서 가져옵니다.
포트 A2의 압력이 외부 힘으로 인해 여전히 더 상승하면, 제어 스풀 (2)은 압축 스프링 (3)을 향해 더 멀리 이동된다.
이로 인해 제어 스풀 (2) 및 하우징 (1)의 탱크 (포트 TB)의 제어 랜드 (5)를 통해 포트 A2에서 유량 경로가 열립니다. 그런 다음 충분한 유체가 탱크로 흐르면 압력의 증가를 방지합니다.
스프링 챔버 (7)는 항상 포트 TA를 통해 외부 탱크로 배수됩니다.
압력 게이지 연결 (8)은 밸브의 2 차 압력을 모니터링 할 수 있도록합니다.
버전 'DA'의 포트 A2에서 A1의 자유 흐름에 대한 체크 밸브에만 적합 할 수 있습니다.
‘DP’및‘DB’모델
모델 'DP'에서 포트 P1에서 압력이 줄어 듭니다. 제어 압력 및 파일럿 오일은 포트 P1에서 내부적으로 채취됩니다.
모델 'DB'에서 포트 P1의 압력이 줄어들고 포트 B에서 가져온 파일럿 오일이 감소합니다.
주목!
방향 밸브가 스위치 위치 p에서 a에 있으면 포트 B의 압력은 세트 2 차 압력을 초과해서는 안됩니다. 그렇지 않으면 포트 A의 압력이 줄어 듭니다.
방향 밸브없이 사용하는 경우 TA 및 TB는 상호 연결되어야합니다 (예 : 덮개 플레이트).
ZDR 10 DA1-50B/... YM의 구조
ZDR 10 DP의 상징 ...- 50b
