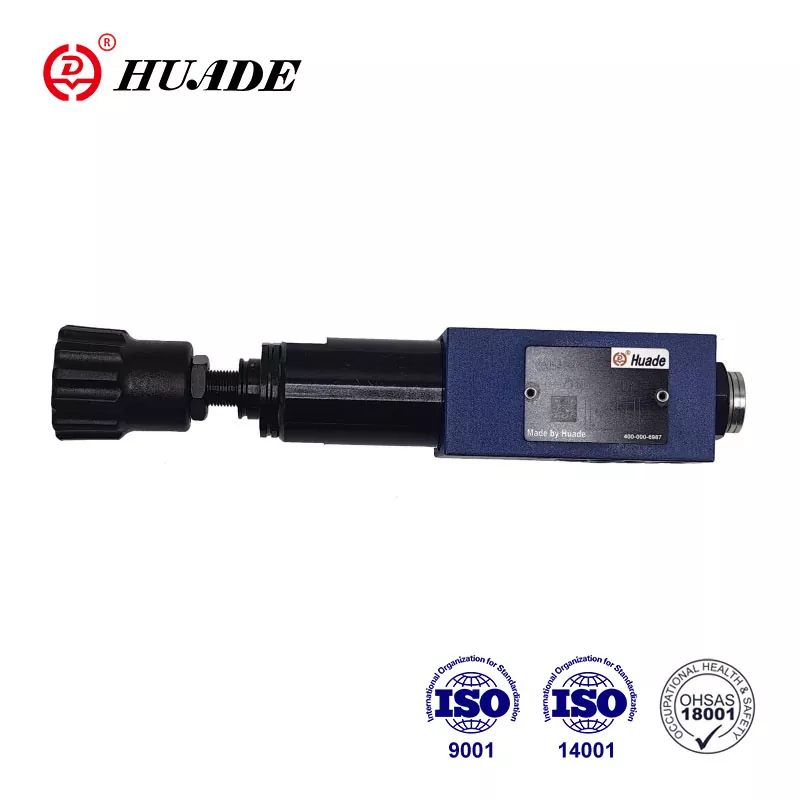

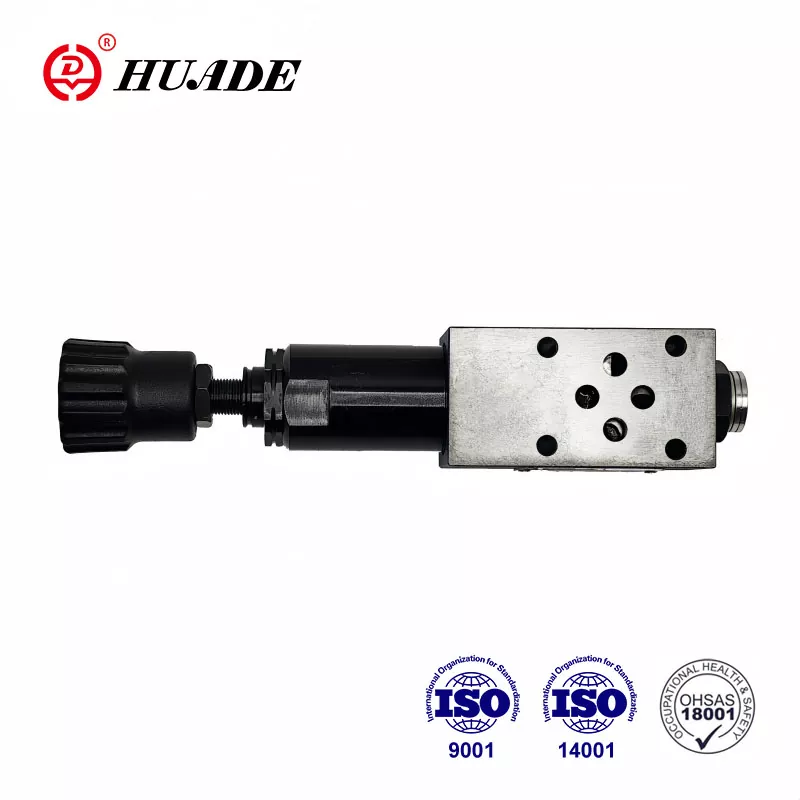

Huade® 압력 감소 밸브는 항상 국제 표준에 도달했습니다. Huade Hydraulic은 유압 제품을 합리적인 가격으로 제공하기 위해 비용을 통제하기 위해 풍부한 가정 자원을 최대한 활용합니다. 압력 감소 밸브 ZDR 6 DP0은 유압 시스템의 압력을 줄이기 위해 사용될 수 있습니다.
|
압력 유체 |
미네랄 오일 (NBR 씰 용) 또는 인산염 에스테르 (FPM 씰 용) |
|
압력 유체 온도 범위 (℃) |
-30 ~ +80 |
|
점도 범위 (mm ²/s) |
10 ~ 800 |
|
유체 오염 정도 |
β10> 75의 최소 유지율이있는 필터를 권장합니다. |
|
맥스. 작동 압력 포트 P (MPA) |
최대 30 |
|
2 차 압력 (출력) (MPA) |
최대 4 |
|
백 압력 포트 T (Y) (MPA) |
최대 16 |
|
Max.Flow (L/Min) |
최대 7 |
특징:
▶ 샌드위치 플레이트 디자인
애플리케이션:
밸브 타입 ZDR 6 DPO는 시스템 압력을 줄이는 데 사용됩니다.
압력 감소 밸브 타입 ZDR 6 DPO ... 40B/40YM은 샌드위치 플레이트 설계의 압력 감소 밸브입니다. 기본적으로 밸브는 하우징 (1), 제어 스풀 (2), 압축 스프링 좌석 (3) 및 압축 스프링 (4)으로 구성됩니다.
휴식시 밸브는 일반적으로 열려 있으며 유체는 포트 P에서 포트 P1로 방해받지 않을 수 있습니다. 포트 P1의 압력은 압축 스프링 (4)과 반대되는 스풀 영역에 동시에 존재한다. 포트 P1의 압력이
압축 스프링 (4) 제어 스풀 (2)은 압축 스프링 (4)에 대해 제어 위치로 이동하고 포트 P1 상수에서 설정 압력을 유지합니다.
포트 P1의 압력이 외부 힘으로 인해 여전히 더 높아지면, 제어 스풀 (2)은 압축 스프링 (4)을 향해 더 멀리 이동합니다.
그런 다음 충분한 유체가 탱크로 흐르면 압력의 증가를 방지합니다. 스프링 챔버는 포트 T (Y)로 드릴링을 통해 항상 외부 탱크로 배수됩니다.
ZDR 6 DPO의 구조 ...- 40B
ZDR 6 DPO의 기호 ...- 40B
