압력 감소 밸브 DR 10

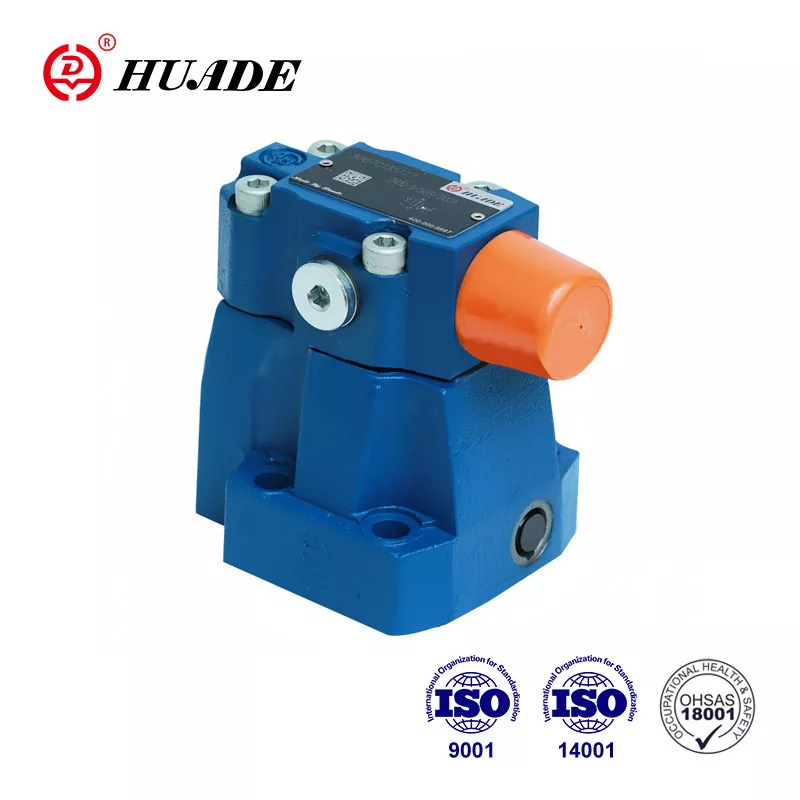

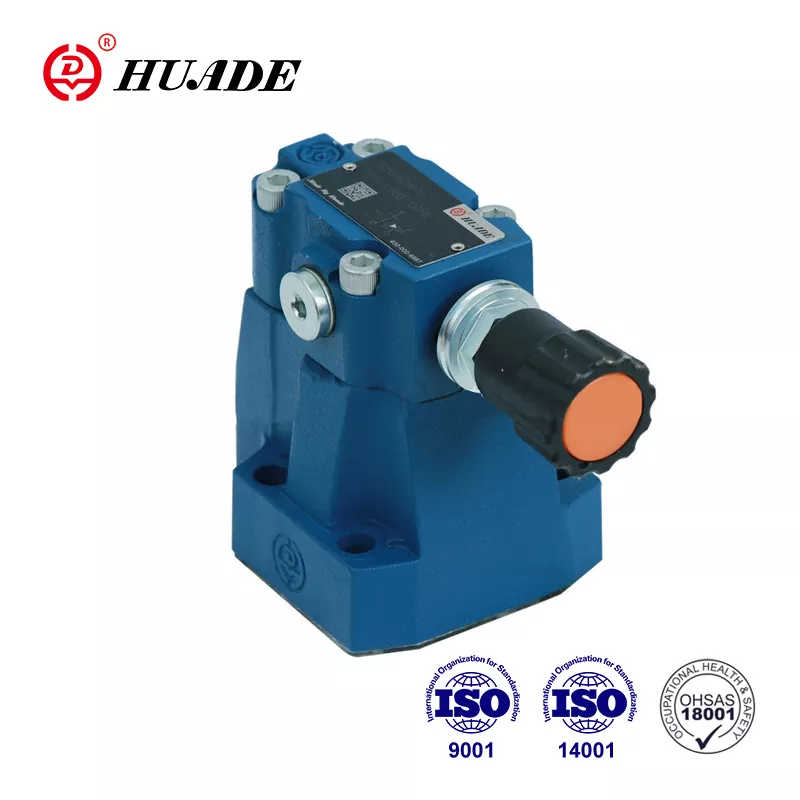

파일럿 압력 감소 밸브 DR 10 DP는 유압 시스템의 압력을 제어하는 데 사용됩니다. 가격은 다른 국제 유명 브랜드에 비해 더 합리적입니다. Huade Hydraulic은 제품의 실용성에 더 많은 관심을 기울입니다. Huade Hydraulic은 국가 키 기업입니다. 그것은 Rexroth와 오랫동안 두 번의 협력을 해왔으며, 전 세계의 렉스 로스 및 고급 생산 장비에서 고급 기술을 도입하여 압력 감소 밸브의 고품질을 보장합니다. 수년간의 개발 후 Huade는 중국 유압 산업에서 주요 브랜드가되었습니다. Huade®는 중국에서 유명한 상표입니다.

압력 감소 밸브의 제품 매개 변수 DR 10

제품 기능 및 압력 감소 밸브 DR 10의 적용

특징:

▶ 서브 플레이트 장착

▶ 스레드 연결의 경우

▶ 매니 폴드 장착

▶ 4 조정 요소 :

. 로타리 손잡이

. 육각형과 보호용 캡이있는 소매,

. 스케일이있는 잠글 수있는 회전식 손잡이

. 스케일이있는 로타리 손잡이

▶ 4 압력 설정 선택적 체크 밸브 (서브 플레이트 장착 용 밸브 용)

애플리케이션:

압력 감소 밸브 DR 10의 주요 기능은 시스템의 압력을 줄이는 것입니다.

압력 감소 밸브의 섹션 및 상징 DR 10

압력 밸브 타입 DR 10은 2 차 회로에서 제어되는 파일럿 작동 압력 감소 밸브입니다. 기본적으로 메인 스풀 인서트 (3)와 압력 조정 요소가있는 파일럿 밸브 (2)가있는 메인 밸브 (1)로 구성됩니다.

휴식시 밸브가 열려 있고 유체는 메인 스풀 인서트 (3)을 통해 포트 B에서 포트 A로 자유롭게 통과 할 수 있습니다.

포트 A에 존재하는 압력 메인 스풀의 아래쪽에 작용합니다. 동시에 메인 피스톤 (3)의 스프링로드 된 쪽의 오리피스 (4)와 포트 (5)를 통해 파일럿 밸브 (2)에서 볼 (6)에 압력이 작용한다. 오리피스 (7), 컨트롤 라인 (8), 체크 밸브 (9) 및 오리피스 (10)를 통해 공 (6)에서 동일합니다. 스프링 (11)의 설정에 따르면, 압력은 공 (6), 포트 (5) 및 스프링 챔버 (12)에 쌓여 제어 피스톤 (13)을

열린 위치. 유체는 포트 A의 압력이 스프링 (11)에 설정된 값을 초과하고 볼 (6)의 값을 초과 할 때까지 포트 B에서 포트 A로 자유롭게 흐를 수 있습니다.

피스톤 (13)은 마감 위치로 이동합니다.

포트 A의 압력과 스프링 (11)의 압력 사이의 균형에 도달 할 때 원하는 감소 압력이 달성된다. 스프링 챔버 (14)에서 탱크로의 파일럿 오일 배수는 제어 라인 (15)을 통해 외부 적으로 이루어집니다.

옵션 체크 밸브 (16)를 설치하여 포트 A에서 B 로의 자유 반환 흐름을 달성 할 수 있습니다.

압력 게이지 연결 (17)은 포트 A의 감소를 모니터링 할 수 있도록합니다.

Dr의 구조 ... 50b

DR의 상징 ... 50b
